Замки и замковые устройства для рольставней

Замки и замковые устройства для рольставней

Верхний блокирующий ригель или верхний автоматический замок, применяется в рольставнях, где полотно поднимается за счет вращения электропривода или карданного механизма. Устанавливается на валу внутри короба и через специальное крепление фиксирует полотно. При опущенной рольставни замки выгибаются и тем самым препятствуют подъему полотна.

Замок в нижнюю планку – это устройство устанавливают на рольставни, в которых применяется пружинный и тросовый механизм. Замок как правило монтируют в нижнюю планку полотна. Закрывают рольставни при помощи поворота ключа с наружной стороны, при этом боковые ригеля попадут в отверстия направляющих и зафиксируют полотно. В комплекте дается два ключа.

Боковая задвижка или щеколда – достаточно надежный и самый недорогой механизм. Применяется в рольставнях с пружинным и тросовым механизмом. Полотно фиксируется с изнутри, задвинув щеколды справой и левой стороны.

Замковый выключатель – устройство, с высокой степенью защиты от нежелательного проникновения. Корпус выполнен из металла, при этом устройство можно установить как внутри помещения так и снаружи. помещения. Устройство комплектуется тремя ключами.

Верхний блокирующий ригель

Замок в нижнюю планку

Боковая задвижка или щеколда

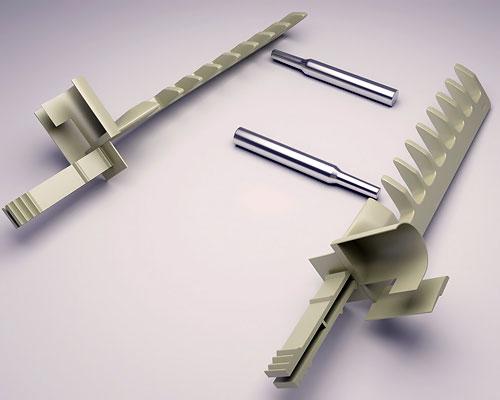

Наша фирма информирует о выпуске новых зубчатых замков для ленточного и шнурового приводов. Новые замки позволяют быстро и надежно запирать рольставни.

Рекомендации по использованию зубчатой рейки

Для наибольшей эффективности запирающих свойств зубчатого замка необходимо использовать нижнюю обвязку (направляющая красного цвета)

Назначение устройства

Для предотвращения доступа в помещение, защищенное роллетнымполотном, используются запорные механизмы различных конструкций. Для запирания роллетного полотна с использованием ленточного или шнурового привода используются зубчатые замки.

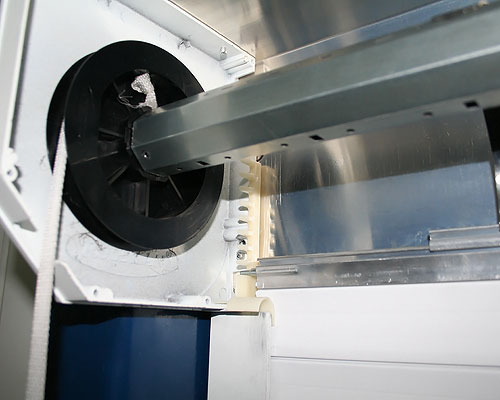

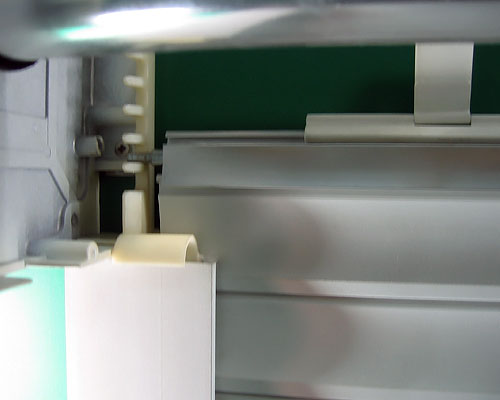

Схема запирания зубчатого замка

1. При опущенном полотне, стальной штифт, установленный в верхний алюминиевый профиль, входит в зацепление с зубчатым замком . (рис. 1)

2. При попытке поднять полотно, не используя привод, стальной штифт упирается в зубья замка, предотвращая вертикальное перемещение полотна, т.е. блокируя его в закрытом положении.

3. Используя ленточный или шнуровый привод, замок легко расцепляется, штифт выходит из зацепления и полотно роллеты свободно перемещается. (рис.2)

Правила использования зубчатых замков.
Зубчатые замки выполняют функцию запирающего устройства при соблюдении следующих условий:

1. Роллетное полотно полностью опущено, замковые части ламелей сомкнуты.

2. Стальные штифты, установленные в верхний алюминиевый профиль, должны входить в зацепление с зубьями замка.

3. Необходимо установить профиль_обвязку для наибольшей эффективности запирающего устройства.

4. Зубчатые замки используются в качестве запирающего устройства с ленточным или шнуровым типом приводов.

Быстрая навигация по сайту:

Чтобы купить рольставни в «Ролстар», Вам нужно заполнить форму заявки ниже или позвонить по телефону нашим менеджерам.

Читайте так же:
Как разбирать выключатель nilson

Замковый выключатель для рольставен схема подключения

Ремонт рольставен, секционных ворот, откатных ворот. Все для ремонта

    /> />
  1. электропривод внутривальный

Схема подключения рольставней с электроприводом к кнопке — клавишный ,замковый , поворотный — выключатель , ГУ -4,3 , УС- 2.15 , NERO , INTRO.

Схема рольставни с электроприводом

  1. короб защитный
  2. капсула подшипниковая
  3. подшипник
  4. суппорт подшипника
  5. устройство направляющее пара
  6. крышка боковая
  7. шина направляющая пара
  8. заглушка
  9. замок боковой
  10. профиль концевой
  11. крепление
  12. внутривальный электропривод
  13. ригель запорный
  14. выключатель

Как заменить и настроить электропривод рольставни при ремонте .

  • Снимаем крышку с защитного короба.
  • Отсоединяем механизм крепления полотна к валу (ригеля блокировочные или пружинно-тяговые механизмы.).
  • Снимаем октогональный вал.
  • Если посадочные места для нового двигателя не адаптированы,то готовим вал и боковые крышки под установку нового внутривального двигателя.

Подготовка внутривального двигателя для установки в вал .

1. Устанавливаем на электропривод адаптер и кольцо конечного положения. Подготовка внутривального двигателя для установки в вал

Прикручиваем крепежную пластину к электродвигателю

3.Сверлим посадочные отверстия для крепежной пластины двигателя роллеты. Сверлим посадочные отверстия для крепежной пластины двигателя роллеты

Крепим электродвигатель к крышке

  • установить капсулу в вал до упора рис.

Установить в капсулу подшипниковую подшипник

  • установить электродвигатель в сборе с крышкой в вал.
  • Капсулу подшипниковую выдвинуть из вала до упора в крышку и зафиксировать при помощи заклепки, предварительно совместно просверлив отверстие под заклепку в валу и капсуле.

Собрать октогональный вал с приводом роллетного полотна

Цветовая схема расключения проводки роллеты — подключаем двигатель по цвету чтобы не запутаться.

Для подключения приводов при изменении управлении рольставни к электросети используется четырехпроводный электрический кабель. Цветовая кодировка назначения каждого провода кабеля:

  • синий — нейтраль
  • коричневый – фаза направления вращения первая (в одну сторону)
  • черный – фаза направления вращения два ( в другую сторону)
  • желто-зленый – заземление

Типовая схема подключения электропровода к электрической сети.

Выключатель должен обладать условием,механической или электрической блокировкой фазы от одновременного включения противоположных направлений вращения вала привода.

Если посмотреть на схему другими словами клеммы 2 и 3 не должны пересекаться, так как при использовании выключателя без механической или электрической блокировки приведет к короткому замыканию. Ток короткого замыкания достаточно велик, что обуславливает выход из строя привода рольставни.

Вы установили двигатель в октогональный вал, закрепили полотно и осталась последнее действие настроить двигатель.

Необходимо выставить крайние регулировочные положения ( положения остановки полотна роллеты в нижней и верхних точках) ,

Регулировка крайних конечных положений производится за счет регулировки системы концевых выключателей. Обязательно проверьте правильность регулировки концевых положений роллеты,

Иногда данные регулировки могут сбиваться при бросках напряжения.

Чтобы не производить ремонт роллеты, смотрите за регулировкой концевых положений .

Один выключатель и четыре роллеты — схема управления.

В данной схеме управления задействованы :

  • один выключатель клавишный ,
  • блок группового управления ,
Читайте так же:
Концевой выключатель с роликом schneider electric

В данной схеме управления все провода подводятся к одной точке. Центральная точка — это блок упраления группой устройств.

Два выключателя управляют одной роллетой.

В данной схеме , в нашем распряжении имеется одно окно и два выключателя.

Реализавана схема с возможностью из разных точек дома производить управление одной рольставней.

  • 2 выключателя
  • устроство соглосования

Схема управления пульт , клавишный выключатель,

  1. пульт
  2. блок радиоуправления
  3. клавишный выключатель

На странице в качестве примера представлены самые простые , но наиболее распространенные схемы управления роллетами.

Управление роллетами

Механические рольставни, как правило, снабжаются пружинно-инерционным механизмом, который представляет из себя пружину, встроенную внутрь вала. При монтаже роллеты пружина затягивается. В процессе использования пружина тянет полотно наверх, таким образом, уменьшая вес полотна при подъеме.

Так как пружина тянет полотно вверх постоянно, то необходима блокировка полотна в закрытом состоянии. Для этого используются ригельный замок или ручные задвижки (ригеля).

рольставни пружина

ручные ригеля роллет

Рольставни с ригельным замком Ручные задвижки для фиксации полотна роллеты

Ригельный замок на роллетах закрывается, как правило, с улицы, хотя возможно управление изнутри помещения (замок двусторонний).

Пружинно-инерционный механизм с ригельным замком используется на всех типах роллет (оконных, дверных и пр.).

В оконных роллетах пружинно-инерционный механизм не очень удобен, если окна расположены высоко и нельзя дотянуться рукой до короба при закрывании полотна. В этих случаях, для того чтобы вытянуть полотно из короба, используются специальные телескопические удлинители.

Иногда оконные роллеты с пружинно-инерционным механизмом закрывают изнутри, но это возможно, как правило, при накладном типе монтажа рольставни, когда полотно роллеты удалено от оконной рамы на 10-20см. В целях более удобного управления используется смещение ригельного замка влево или вправо (в зависимости от наличия глухих створок в окне), а также подъем ригельного замка в 3 или 4 ламель.

В дверных рольставнях пружинно-инерционный механизм более удобен и, зачастую, значительно дешевле электропривода, так как автоматический привод на дверных роллетах должен быть снабжен механизмом аварийного подъема и дополнительными устройствами управления (радиоприемниками, пультами, таблетками) и т.д.

Пружинно-инерционный механизм подбирается в зависимости от веса полотна. Самый мощный механизм способен поднимать полотна весом до 100кг. Однако мы не рекомендуем использовать пружинно-инерционные механизмы на роллетных воротах. Широкими и тяжелыми полотнами тяжело управлять вручную и, в таких случаях, целесообразно использовать электроприводы.

В сантехнических роллетах пружина устанавливается практически всегда, потому что другие виды механических приводов имеют внешние элементы управления (воротки, кассеты со шнуром), что нежелательно в условиях небольшого помещения.

Минимальная длина пружины определяет минимальную ширину сантехнической роллеты. Поэтому роллета с пружиной, как правило, имеет ширину более 430мм. При меньшей ширине роллеты устанавливается шнуровой привод.

Читайте так же:
Макел мимоза крем выключатель

1.2 Шнуровой привод

Шнуровой привод устанавливается, как правило, на оконных рольставнях и в тех случаях, когда управление роллетами с улицы затруднено (например, когда окна расположены высоко). В таких случаях внутри помещения рядом с окном устанавливается кассета со шнуром.

Рольставни поднимаются при помощи шнура, блокировка полотна при опускании осуществляется ручными ригелями или ригельным замком.

Шнуровой привод может быть без ручки и с ручкой. Обычные приводы (без ручки) устанавливаются при весе полотна до 15кг. Шнуровой привод с ручкой (редукторный) устанавливается на роллеты с весом полотна 15-20кг.

роллетный привод шнур редукторный привод шнур

Шнуровой привод Шнуровой редукторный привод

1.3 Воротковый привод

Рольставни на окна с пружинно-инерционным механизмом и шнуровым приводом требуют блокировки полотна замком или ручными ригелями. Единственный привод, который может использоваться без блокировки — воротковый.

Управление осуществляется из помещения. На стене закрепляется капсула, к которой подсоединяется вороток. Роллета поднимается путем вращения воротка. В закрытом состоянии роллета блокируется металлическими пластинами, которые соединяют полотно к валом. Воротковый привод стоит дороже чем электропривод, поэтому устанавливается только в тех случаях, когда невозможно подвести проводку к роллете.

воротковый привод роллеты на окно

Воротковый привод роллеты

2 Электропривод

Электропривод устанавливается на оконные, дверные рольставни, роллетные ворота.

Рольставни на окна с электроприводом дороже роллет с пружинно-инерционным механизмом (самый дешевый вариант механического управления) на 2000-2500 руб.

Роллеты на окна с электроприводом намного более удобны в управлении, чем рольставни с любым видом ручного управления. При этом роллеты с электроприводом зачастую более надежны, чем механические рольставни, т.к. правильно подключенные электроприводы бесперебойно работают многие годы. Механические роллеты, как правило, подвергаются рывковым нагрузкам, что приводит к частому ремонту полотна или самих механических приводов.

Возможны следующие варианты управления электроприводом:

— электрозамок (замковый выключатель),

— радиоприемник с пультами,

— устройство управления с «таблеток» или карт.

2.1 Клавишные выключатели

Наиболее частый вариант управления оконными роллетами — клавишный выключатель. Клавишные выключатели бывают 2-х типов — с фиксацией и без фиксации. Выключатели с фиксацией более удобны, т.к. можно нажать клавишу и не удерживать ее во время движения рольставни. Однако мы рекомендуем устанавливать выключатели без фиксации, потому что они предотвращают подачу питания на неработающий привод (когда закончен подъем или опускание полотна).

выключатель без фиксации роллеты на окна

клавиша роллеты на окна

Клавишный выключатель Alutech без фиксации Клавишный выключатель Somfy с фиксацией

Выключатели могут быть для внутренней и наружной проводки. К выключателю напрямую может быть подсоединена только одна или 2 роллеты (поворотный выключатель или выключатель с 4 кнопками). С одного выключателя можно синхронно управлять 3-4 рольставнями, но только через групповые устройства управления ( 1 групповое устройство GU4 на 2-4 роллеты).

Читайте так же:
Меры безопасности вакуумного выключателя

При централизованном синхронном управлении несколькими роллетами к каждой роллете подводится свой провод от группового устройства. Однако параллельное соединение роллет требует большое количество проводки и не всегда возможно. Когда невозможно или нецелесообразно параллельное соединение можно подключить роллеты последовательно на 1 провод с помощью устройств GU2.15. В этом случае увеличивается стоимость автоматики, но уменьшается количество проводки. С помощью устройств GU2.15 можно реализовать наиболее удобную схему управления роллетами с одного центрального выключателя и, одновременно, с индивидуальных выключателей на каждую роллету.

клавишный выключатель на 2 роллетыавтоматика для роллет

Клавишный выключатель на 2 рольставни Устройство управления 4 роллетами с 1 выключателя

2.2 Пульты

Иногда более удобно управлять роллетами с пульта. Переносные пульты могут быть на 1,2,4,5,16 каналов. 1 канал — это 1 роллета или несколько роллет, объединенных через радиоприемникики и групповые устройства.

четырехканальный пульт роллет для окон пульт роллет алютех

Четырехканальный пульт Пятнадцатиканальный пульт

Пульта недостаточно для управления роллетами. Сигнал пульта передается на радиоприемник, который соединен с роллетой проводом. Радиоприемник устанавливается рядом с роллетой в монтажной коробке (предпочтительно в помещении).

3. Аварийный ручной подъем роллет с электроприводом

При установке дверных рольставен и роллетных ворот актуален вопрос подъема полотна при отключении электричества. При отсутствии электропитания вал и соответственно полотно роллеты остается заблокированными. Войти в помещение или выехать из гаража можно только после демонтажа полотна.

Практически всегда на дверные рольставни и роллетные ворота устанавливаются электроприводы с возможностью ручного аварийного подъема. Роллету с таким приводом можно поднять при помощи воротка.

Такой привод дороже обычного электропривода на 2-2,5тыс. руб.

аварийный подъем роллеты

Электропривод с аварийным подъемом

4. Сравнительные характеристики различных типов управления

Управление роллетными системами

Незаменимое решение для тех, кто ценит комфорт. Благодаря электроприводу вы сможете управлять сразу несколькими рольставнями, а также роллетными воротами. Автоматическое управление подходит для частных домов, офисов, банков и торговых центров.

Ручное управление

Ручное управление

Оптимальный вариант для дачных домиков, малых офисов и других объектов, где установлено до 2 рольставней небольших и средних размеров. Ручные приводы также используются в случаях, когда есть ограничения или другие сложности с подключением электроприводов.

Заказать у официального представителя

Купите продукцию с доставкой, установкой и гарантией на официальном региональном сайте «АЛЮТЕХ».

Автоматическое управление —
максимум комфорта

Управляйте рольставнями с комфортом вне зависимости от их размеров, количества и других факторов. Автоматика позволит вам открывать и закрывать все виды роллетных систем, а также секционные ворота простым нажатием кнопки на пульте и без необходимости выходить из дома или машины.

Автоматизация на любом этапе

Электроприводы просты в установке: чтобы автоматизировать действующие роллетные конструкции, не нужно дополнительно штробить стены.

Читайте так же:
Как подключить розетку которая будет выключатся выключателем

Регулируемая освещенность

Специальный датчик определяет уровень освещенности и регулирует степень открытия рольставней, что очень удобно для поддержания в доме комфортной атмосферы.

Групповое управление

Благодаря автоматике вы сможете управлять как одной, так и несколькими рольставнями сразу. Открыть все рольставни на 1-м этаже или закрыть системы на солнечной стороне дома теперь не составит труда.

Специальные программы

Вы можете настроить график открытия и закрытия рольставней с помощью радиотаймеров благодаря встроенной астрономической, защитной, дневной и недельной программам.

Удобное использование

Подвижные каретки обеспечивают плавное движение роллетного полотна по направляющим шинам, снижают нагрузку на элементы подвеса и увеличивают срок эксплуатации конструкций.

Ассортимент
электроприводов ALUTECH

Автоматика сделает управление любыми рольставнями, роллетными воротами и решетками простым и удобным. В ассортименте «АЛЮТЕХ» представлено многообразие решений — от электроприводов с базовым набором функций до интеллектуальных моторов.

гарантия на автоматику

Базовые приводы
с механической системой концевых выключателей

Управление рольставнями с помощью проводных выключателей. Возможно управление с помощью пультов ДУ и радиотаймеров при подключении внешнего радиоприёмника.

Оптимальное решение как для частных, так и для промышленных объектов.
Серии: AM0, AM1, AM2.

Электроприводы со встроенным радиоуправлением

Управление роллетными системами с помощью пультов ДУ и радиотаймеров.

Современная автоматика для роллетных систем, не нарушающая эстетику интерьера благодаря встроенному радиоприёмнику.
Серии: AM0/R, AM1/R, AM1-PP/R.

Электроприводы с системой аварийного подъема

Управление с помощью проводных выключателей. Возможно управление с помощью пультов ДУ и радиотаймеров при подключении внешнего радиоприёмника.

Удобное решение, позволяющее вручную открыть роллетные системы при отсутствии электропитания в сети.
Серии: AM1-PP, AM2-PP.

Интеллектуальные электроприводы

Управление с помощью пультов ДУ и радиотаймеров. Автоматическая настройка конечных положений и функция определения препятствий. Возможность задать промежуточное положение полотна.

Приводы со встроенным радиоприемником, интеллектуальной системой автоматической настройки конечных положений, функцией определения препятствий и защитой от примерзания.
Серия АМ1/RS .

Моторы с радиоуправлением и системой аварийного подъема

Управление роллетными системами с помощью пультов ДУ и радиотаймеров. Оснащены механизмом аварийного ручного управления.

Функциональные приводы, позволяющие открыть рольставни вручную при отсутствии электропитания. При этом встроенный радиоприемник не нарушает эстетику интерьера.
Серия AM1-PP/R.

Приводы для тяжелых систем с аварийным ручным управлением

Управление с помощью проводных выключателей. Оснащены механизмом аварийного ручного управления. Рекомендуется подключение внешнего радиоприемника.

Оптимальный вариант для роллетных систем и решеток с большой массой полотна.
Серии: AM3-РР, AM4-РР.
