Сенсорный выключатель с пультом управления — обзор, установка и возможности

Сенсорный выключатель с пультом управления — обзор, установка и возможности

Сенсорный выключатель с пультом ДУ

Продолжение широкой темы «Дистанционное управление освещением» в более конкретном направлении: выключатель с пультом ДУ и не только. Так называемый сенсорный выключатель-приемник устанавливается вместо обычного выключателя и позволяет дополнительно управлять светом с различных передатчиков.

Простыми словами: это устройство работает как обычный выключатель в стильном, сенсорном дизайне и в дополнение может управляться с пульта-брелка или беспроводного выключателя на батарейках. Хороший вариант для реализации проходной схемы без штробления стен или управления освещением в частном доме, гараже.

Описываемое устройство можно приобрести в известном китайском магазине, ссылки на разные варианты в конце публикации.

Возможности выключателя

Данные устройства выпускаются в трех вариантах коммутирующей способности: одноклавишные, двухклавишные и трехклавишные. В плане эстетического дизайна существует два основных цвета — черный и белый. В некоторых вариациях встречаются модели золотистого цвета. Сенсорная панель представляет 3 мм. стекло и не представляет опасности поражения током даже с мокрыми руками.

Черный сенсорный выключатель с дистанционным управлением

Устанавливается в стандартный круглый подрозетник вместо обычного выключателя, не требует нулевого провода. Не обладает модульностю, тоесть не может быть установлен в общую рамку с другими выключателями или розетками. Из этого следует вывод — для нормальной установки нужно отдельное посадочное место (подрозетник), установить несколько устройств подряд не получится.

Каждая группа управления (клавиша) программируется на свой передатчик, всего можно назначить 4 устройства для управления одной линией. При добавлении большего количества передатчиков на один канал — переключение вкл/выкл происходит нестабильно.

Белый cенсорный выключатель с тремя линиями дистанционного управления

В виде передатчиков рассматривается два устройства: пульт-брелок с четырьмя кнопками (командами) и беспроводной выключатель на батарейках (одно, двух и трехклавишный). Передатчики не изменяются и не программируются, каждая кнопка у них содержит уникальный идетификационный цифровой код.

Интересной особенностью выключателей-приемников является возможность привязывать разные клавиши (кнопки брелка) на включение и выключение линии. Другими словами, можно привязать одну клавишу брелка, чтобы она включала свет, а выключала другая. Здесь появляется возможность различных комбинаций нескольких выключателей (или каналов одного). Например: для включения устройства с 3-мя линиями можно запрограммировать 3 кнопки брелка на включение своего канала, а выключать все три группы освещения с 4-й кнопки брелка.

Сенсорные зоны имеют ненавязчивую подсветку: выключенная группа подсвечивается голубым, включенная — красным. В освещенном помещении подсветку не видно.

Подсветка в сенсорном выключателе

Хорошей новостью является то, что при пропадании электроэнергии все выключатели переводятся в выключенный режим. Поэтому ситуации, когда приходишь домой, а свет включен — исключены.

Технические характеристики

Следует заметить, что все-таки китайцы любят приврать в технических описаниях своих товаров. Поэтому не стоит полностью полагаться на эту информацию. В частности это касается максимальной мощности нагрузки — лучше не нагружать устройства нагрузками, мощность которых близка к максимально указанной.

Основные технические характеристики сенсорных выключателей:

1. Напряжение питания: 170-250 В.

2. Размеры (ш*в*г): 86*86*36 мм.

3. Материал: панель — ультрапрозрачное закаленное стекло; корпус — огнестойкий пластик.

4. Мощность нагрузки (на 1 канал): 5-300 Вт (для энергосберегающих ЛДС или светодиодных ламп мощность не должна превышать 150 Вт/канал).

5. Частота управляющего сигнала: 433 мГц.

6. Рабочая температура и влажность воздуха: -20. +70 C; 10-93%.

Размеры сенсорного выключателя

Размеры выключателя приемника одинаковые как для одноклавишных вариантов, так и для двух-трехклавишных.

Размеры беспроводного

Беспроводные выключатели-передатчики также имеют фиксированные размеры вне зависимости от количества групп.

Читайте так же:
Замена выключателя света фар

По дальности действия передатчиков заявлено расстояние около 30 м. Можно с уверенностью сказать, что брелок способен коммутировать нагрузку на таком расстоянии. Однако срабатывания могут быть нестабильными. Сигнал уверенно проходит через 1-2 бетонные стены в панельном доме.

Передатчики

В радиоуправлении используется стандарт передачи RF433 (433 мГц, протокол неизвестен). Теоретически, устройствами можно управлять передатчиками других производителей, главное чтобы частота была 433 мГц и совпадали протоколы передачи.

Как было сказано вначале, в роли передатчиков рассматриваются брелок и беспроводной сенсорный выключатель.

Стандартный брелок поставляется с четырьмя кнопками и имеет размер менее спичечного коробка. Для него нужно приобретать 12-вольтовую мини-пальчиковую батарейку типа 27A.

Брелок-передатчик и батарейка 27A

Беспроводные выключатели дают больший простор для выбора. Одно, двух и трехклавишные устройства в черном или белом цветовом исполнении. Один важный момент: если «родительский» выключатель-приемник имеет три линии управления, то совсем необязательно он должен управляться трехклавишным передатчиком. Благодаря гибкой системе программирования можно реализовать различные варианты. Например: трехклавишным выключателем управляют три одноклавишных передатчика из разных мест или несколькими одноклавишными приемниками управляет один трехклавишный передатчик. Или некоторыми световыми линиями управляет брелок. А какими-то линиями управляет и выключатель-передатчик, и брелок.

Как мы видим, вариантов множество и можно придумать свою схему управления освещением.

Сенсорные беспросодные выключатели

Для питания выключателя-передатчика используются две литиевые батарейки 3 В типа CR2032.

Внутренности беспроводного выключателя и две батарейки CR2032

Установка и подключение

Выключатель приемник устанавливается стандартным образом в круглый подрозетник. Внимание: прибор не обладает распорными лапками и не может быть установлен в старые типы подрозетников без крепежных винтов. Для нормального крепления необходимы отверстия под крепежные винты с расстоянием примерно 71 мм., расположенные горизонтально или вертикально.

В электрическом подключении нет ничего сложного и в схеме разберется любой, кто хоть когда-нибудь устанавливал выключатели.

Схема подключения трехклавишного выключателя

В комплекте с любым приемником поставляется балластный конденсатор 0,22 мкФ — его рекомендуется ставить параллельно каждой лампе или группе ламп. Без конденсатора энергосберегающие ЛДС или светодиодные лампы могут мигать в выключенном режиме. Для ламп накаливания конденсатор не нужен.

Программирование

После установки устройство начинает работать как обычный сенсорный выключатель. Чтобы коммутировать линии освещения по радиоканалу, прибор нужно запрограммировать.

Каждая группа (клавиша) программируется отдельно, как отдельное устройство. Итак, касаемся нужного сенсора и держим до появления коротких писков. Звуковые сигналы указывают на момент нужного нам программирования. При долгом удерживании звуки идут в следующем порядке: 1 короткий — пауза — 2 коротких — пауза — 3 коротких — пауза — 4 коротких.

Паузы между сериями «пиков» очень короткие, во время этой паузы нужно нажать нужную клавишу на передатчике (брелке или выключателе) и приемник запрограммируется на этот сигнал. После 1-го короткого звука задается включение и выключение выбранным сигналом передатчика. После 2-х коротких импульсов задается сигнал только на включение. После 3-х звуковых сигналов задается команда только на выключение. Когда выключатель пикнет 4 раза — все настройки обнуляются и нужно заново привязывать передатчики.

По опытным данным стало известно: для стабильной работы не нужно привязывать на одну группу более 4-х сигналов с различных устройств.

Радиовыключатель света

Чтобы повысить комфортность использования приборов освещения в помещении, широко применяются радиоуправляемые выключатели. Они обеспечивают управление освещением в комнатах с любой точки дома, так как радиосигнал с пульта до выключателя проходит сквозь стены и мебель.

Это очень удобно как для тех, кто хочет сделать пребывание в комнате комфортным, так и для тех, кто не имеет возможности много двигаться.

Читайте так же:
Выключатель света трехклавишный монтаж

Основными составляющими, входящими в конструкцию GSM-выключателя, являются:

  • силовой блок, в котором находится приемник радиосигнала;
  • пульт для дистанционного управления с батарейками.

В некоторых случаях в комплектации также находится контроллер. Он обеспечивает управление как отдельной лампы, так и групп осветительных приборов в комнате. Дистанционный выключатель света совместим с лампой любого типа (накаливания, энергосберегающей, галогенной).

Дистанционный выключатель света

Дистанционный выключатель света с пультом

При работе пульт для дистанционного управления передает сигнал, в который включен код распознавания, принимающийся определенным радиоуправляемым выключателем, если их в доме несколько. Расстояние возможной передачи сигнала — от 20 до 500 м, в зависимости от условий использования устройств. Управление радиовыключателя GSM возможно при помощи инфракрасных, радиочастотных и других приспособлений.

Сегодня дистанционный выключатель света можно контролировать не только пультом, но и посредством фирменных приложений на смартфоны или браузером с доступом на сайт компании.

Также, чтобы повысить эффективность своей работы, в дистанционном GSM-выключателе могут использоваться датчики движения или освещенности. Что касается пульта, гораздо чаще используются радиоволновые модели, чем инфракрасные.

Выключатель света с пультом

Выключатель света с дистанционным управлением

Преимущества и недостатки

Выключатель с пультом ДУ имеет следующие преимущества:

  • контроль режима работы электроприборов на большом расстоянии. Особенно пригодится это преимущество при размещении дистанционных автоматических выключателей на приусадебном участке или в большом доме;
  • возможность изменения интенсивности освещения. Автоматический выключатель «день-ночь», к примеру, включается и выключается в зависимости от уровня освещенности в комнате. Это позволяет значительно уменьшить сумму счета за электроэнергию;
  • программирование GSM-выключателя на работу в нужное время. Это поможет создать эффект присутствия владельца в доме, уменьшив вероятность проникновения туда злоумышленников;
  • простоту монтажа и использования;
  • многофункциональность пульта управления. Она позволит совершать регулировку сразу несколькими блоками освещения;
  • повышение пожарной безопасности благодаря возможности своевременного отключения;
  • отсутствие нужды в прокладывании электропроводки, в отличие от обыкновенного выключателя;
  • немалую мощность выключателя и пульта управления (до 5 кВт).

Несмотря на обилие достоинств, выключатель света с пультом имеет некоторые недостатки:

  • возможность влияния конструкций из металла на радиоволны пульта;
  • высокую цену устройства.

Виды и производители

Выключатель света с пультом бывает таким:

  • с датчиком движения. Включается при движении в комнате;
  • со звуковым датчиком. Содержит микрофон. Свет включается свет, когда он реагирует на хлопок, слово, щелчок или другие звуки.

Механизм устройств включает в себя стальной сердечник, который располагается внутри катушки. Его посредством сердечника приводится в действие размыкающее и замыкающее электроцепь устройство. Цепь начинает работать лишь после нажатия на кнопку включения, когда катушка получает питание. После благодаря магниту начинает двигаться сердечник, а также срабатывает электрический контакт. Таким образом, функционирование выключателя не будет зависеть от кнопки.

Дистанционный клавишный выключатель с пультом Wookee

Дистанционный клавишный выключатель 600Вт с пультом Wookee

На российском рынке достаточно автоматических GSM-выключателей, самыми популярными из которых являются устройства следующих компаний:

  • Wookee. Состоят устройства из пульта дистанционного управления и блока приема радиосигналов. Чтобы использовать выключатель было удобно, в комплекте прилагается фиксатор на стену. Он крепится при помощи самореза. В выключателях этой торговой марки — пара переключателей, которые могут взаимодействовать с 2 разными электросетями, имеющими нагрузку по 500 Вт каждая. Чтобы работа автоматического устройства была корректной, реле с переключателем лучше установить в распределительной коробке. Действует пульт дистанционного управления на стандартную площадь. В помещении — до 20 м, на улице — до 100 м;
  • «Ноотехника». Продукция белорусской фирмы представляет выключатели серии «Сапфир», сделанные из качественной белой пластмассы. Они регулируют яркость, чем позволяют продлить срок использования ламп. В системе есть опция сохранения заданных параметров яркости. Многие модели могут следовать расписанию, обеспечивая автоматическое включение и выключение света для имитации присутствия. Среди недостатков пользователи отмечают наличие не очень чувствительного сенсора — управлять выключателем можно лишь касанием ладони;
Читайте так же:
Кабель канал поверх провода

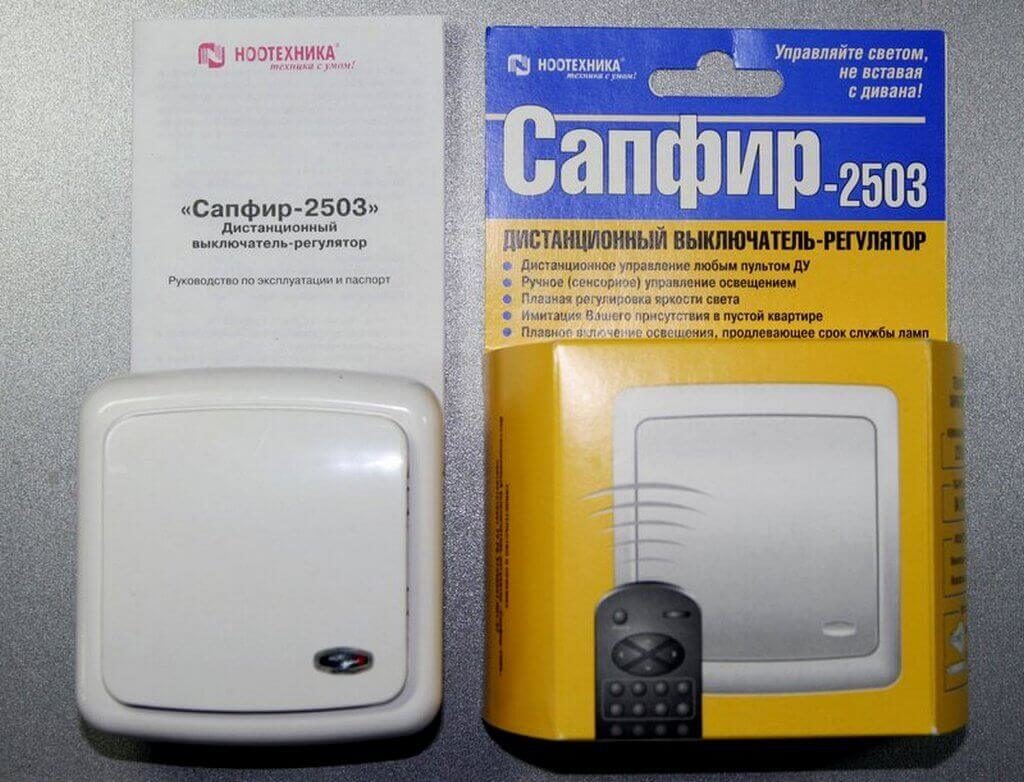

Выключатель с дистанционным управлением Сапфир-2503

Выключатель света с дистанционным управлением Сапфир-2503

  • Jung. Продукция компании презентабельно выглядит и имеет весь стандартный набор опций. Используется одновременно для управления несколькими электросетями

Схема подключения

Чтобы сэкономить время, радиовыключатель света можно монтировать туда же, где и был установлен обыкновенный выключатель. Прежде чем начать работу, для начала выключите автомат на электрощитке.

Прежде чем установить выключатель, демонтируйте с него сенсорную панель, сняв пару боковых креплений. Далее соедините рамку изделия парой проводов с кнопкой сенсора. Проводка, которая размещается с рамочной стороны выключателя, присоединяется к зажимам клемм путем спаивания.

Схема подключения сенсорного выключателя с пультом

Схема подключения сенсорного выключателя света с пультом

Дальше фазу от щитка нужно подключить к клемме с фазой. А идущий на лампу 0 — к нулевой клемме. После этого — вмонтировать новый выключатель в подрозетник, закрепив его, как обычный, распорными лапками. Рамку можно закрепить еще и на винты. Остается вставить сенсор, включив автомат. После этого можно включать освещение.

Автор, специалист в сфере IT и новых технологий.

Получил высшее образование по специальности Фундаментальная информатика и информационные технологии в Московском государственном университете имени М.В. Ломоносова. После этого стал экспертом в известном интернет-издании. Спустя время, решил попробовать писать статьи самостоятельно. Ведет популярный блог на Ютубе и делится интересной информацией из мира технологий.

Схема выключателя освещения, управляемого ИК-пультом от бытовой аппаратуры

Принципиальная схема электронного выключателя освещения, которым можно управлять используя бытовой пульт управления для ТВ или аудиоцентра. В некоторых случаях кажется более удобным управлять светильником дистанционно. При этом желательно использовать готовый пульт дистанционного управления. Наиболее доступны пульты для аудио и видеотехники.

Например, пульт протокола RC-5 при нажатии кнопок генерирует командную импульсную последовательность, с эквивалентной частотой около 500-1000 Гц.

Если такой сигнал подать непосредственно на транзисторный ключ с электромагнитным реле на выходе, то после каждого нажатия кнопки пульта реле будет оказываться в произвольном положении, угадать которое невозможно.

Понятно, что это сильно затруднит работу с устройством. Нужно замедлить реакцию схемы на команду пульта. В различной радиолюбительской литературе предлагалось в основном два способа создания задержки, — на основе RC-цепи и цифровой на основе счетчика. Здесь второй способ.

Принципиальная схема

Питается схема непосредственно от электросети. Напряжение от сети поступает на выпрямительный мост VD1-VD4 через конденсатор С1, реактивное сопротивление которого, работая совместно со стабилитронами VD5 и VD6 образует параметрический стабилизатор напряжения 23V, необходимого для питания реле К1. Конденсатор С2 сглаживает пульсации питающего напряжения.

Принципиальная схема выключателя освещения с дистанционным управлением через ИК-пульт от ТВ

Рис. 1. Принципиальная схема выключателя освещения с дистанционным управлением через ИК-пульт от ТВ.

Интегральный фотоприемник F1 рассчитан на питающее напряжение 5V. Оно на него и на микросхему D1 поступает со стабилитрона VD6.

Схема стабилизатора на двух последовательно включенных стабилитронах VD5 и VD6 задумана для того чтобы можно было получить два напряжения: 23V для питания реле (у него номинал 24V, но и 23V вполне достаточно) и 5V для питания микросхемы и фотоприемника. Стабилитрон VD6 на 5,1V, а VD5 на 18V. На микросхему и фотоприемник снимается с VD6, а на реле с обоих.

Читайте так же:
Кабель канал вместимость проводов

Фотоприемник F1 стандартный типа TSOP1736, но подойдет и другой аналогичного назначения. При приеме сигнала пульта на выходе фотоприемника импульсы, которые поступают на вход счетчика на микросхеме D1.

Микросхема CD4060B содержит и счетчик и генератор импульсов, работающий или с внешней RC-цепью или с внешним кварцевым резонатором.

Но в этой схеме используется только счетчик. Для управления транзисторным ключом на VТ1 используется вывод 1 D1, на котором логическая единица появляется через 2048 входных импульсов после обнуления (уровень на выводе 1 D1 меняется каждые 2048 импульсов).

Учитывая эквивалентную частоту импульсов пульта RC-5, для выполнения включения или выключения кнопку пульта нужно удерживать нажатой несколько секунд.

Если это время кажется слишком долгим можно затвор полевого транзистора VТ1 перепаять с вывода 1 на вывод 15 D1. Тогда необходимое время удержания кнопки будет в четыре раза меньше.

Детали

Фотоприемник TSOP1736 можно заменить любым другим аналогичным, например, SFH506-36. Микросхему CD4060B можно заменить другим счетчиком, например, К561ИЕ16, К561ИЕ20, CD4020, CD4040.

Реле К1 указанного на схеме типа допускает ток нагрузки 10А при напряжении 220V, так что мощность светильника может быть до 2200W, что конечно излишне для управления светильником, но позволяет использовать эту схему и для чего-то другого.

Схемой можно управлять любой кнопкой пульта. Пульт совсем не обязательно RC-5, — должен подойти практически любой инфракрасный.

Обзор дистанционного выключателя света с пультом

В эпоху технического прогресса необязательно вставать с дивана или кровати, чтобы включить/выключить освещение. Дистанционный выключатель света с пультом дает возможность делать это в любом месте комнаты.

Принцип работы

Дистанционный выключатель света на стене

Процесс управления выключателем осуществляется с помощью пульта, радиус которого в помещении примерно 20 м, на улице – до 100 м, они бывают 2 видов:

  1. Оснащенные датчиком движения. В устройстве установлен ИК-порт, поэтому освещение включается только тогда, когда в помещении есть кто-то.
  2. Дистанционный включатель, который воспринимает звук. Устройство реагирует на определенный звук или слово.

Принцип работы довольно простой. Внутри катушки расположен стальной сердечник. Он запускает контактный механизм, который соединяет и размыкает силовую цепь.

После того, как будет нажата кнопка, электрический ток доходит до катушки питания. Магнит, в свою очередь, приводит в действие стальной сердечник. Дальше свою работу начинает механизм устройства, который запускает электрический контакт.

Дополнительные функции

Устройство дистанционного выключателя

Самая основная функция включателя – это, конечно, контроль освещения. Осуществлять включение или выключение света вы можете в ручном и дистанционном режиме. В последнем случае для включения используется пульт управления. В качестве пульта управления может быть использован пульт от телевизора, кондиционера или любого другого бытового прибора.

Дистанционный выключатель также позволяет регулировать яркость. Эта функция дает возможность продлевать период эксплуатации 2 видов ламп – галогенных и накалывания.

Механизм ДУ выручит, когда вы забудете выключить свет, а сами на неделю уедете в другой город. Спустя 12 часов освещение автоматически выключится.

Дистанционный выключатель света поддерживает функцию имитации. Через определенный отрезок времени, осветительный прибор в помещении будет включаться и выключаться. Это хорошая возможность обмануть нежданных гостей.

Схема подключения включателя

Схема установки дистанционного выключателя

Для экономии времени выключатель света с пультом можно монтировать на то же место, на котором был установлен обычный включатель.

Читайте так же:
Как устанавливать выключатель с подсветкой вико

Перед тем как начать смену устройств, отключите сначала автомат на щитке. Дальше снимите клавишу старого включателя освещения и открутите распорные винты. После этого отсоедините механизм от электрических проводов и от подрозетника.

На следующем этапе вы увидите 2 провода:

  1. фаза, маршрут которой пролегает от щитка к распределительной коробке,
  2. фаза, которая идет на лампу через ту же распределительную коробку.

Конструкция выключателя с дистанционным управлением

Перед непосредственной установкой выключателя освещения обязательно снимите с него сенсор. Она фиксируется к рамке с помощью 2 боковых защелок. Рамка соединяется 2 проводами с сенсорной клавишей. А провода, которые размещены со стороны рамки нужно подсоединить к клеммным зажимам пайкой.

На следующем этапе фазу от квартирного щитка необходимо подключить к клемме фаза, а фазу, идущую на лампу, к клемме ноль.

Дальше монтируйте его в подрозетник и закрепите его на 2 распорные лапки.

Тем, кто установил подрозетник современного типа, советуем закрепить рамку еще на крепежные винты.

Схема дистанционного выключателя

Теперь остается вставить в рамку сенсор и включить автомат на щитке. На этом включатель освещения готов к эксплуатации.

Удаленные модели, которые предусмотрены для работы со светодиодными или энергосберегающими лампами, подключаются немного иначе. Установку таких устройств нужно выполнять поближе к осветительному источнику. Кроме того, безопасное функционирование этих выключателей невозможно без наличия фазы и нуля.

Некоторые владельцы предпочитают монтировать механизмы освещения с возможностью ДУ под гипсокартоном или полотнами натяжных потолков. Как правило, механизм монтируют между установленной и основной стеной.

Для освещения во дворах чаще всего используют радиоуправляемые удаленные модели. Они могут включать/выключать не одну, а сразу несколько осветительных источников. Дистанционное управление возможно до 100 м.

Если вы планируете установить механизм для управления голосом, то предупреждаем, что монтировать его следует около осветительных источников. Установку можно выполнить также на месте старого устройства, но там должен быть дополнительный провод питания.

Инструкция к использованию

Управлять устройствами можно 2 способами:

  1. в ручном режиме,
  2. режим ДУ.

В первом случае пользователю необходимо прикоснуться к кнопке сенсора всей ладонью, а не 2-3 пальцами. Для включения освещения пользователь должен прикладывать минимум усилий.

Чтобы увеличить или уменьшить яркость, нужно удерживать ладонь на выключателе. Яркость света будет медленно нарастать, а потом уменьшаться. Дальше все повторяется по кругу.

Для ду можно применять почти любой пульт. Перед использованием убедитесь, что батареи обладают достаточным уровнем заряда для пользования.

Чтобы включилось освещение в комнате, следует нажать какую-либо кнопку на пульте и удерживать ее до того момента, пока не услышите звук. Так вы войдете в режим удаленного управления. После повторного нажатия на любую из кнопок вы включите в комнате свет. Чтобы выключить освещение в режиме ДУ, вам необходимо снова нажать какую-либо кнопку.

Процесс управления яркостью осуществляется таким же способом. Сначала пользователь удерживает любую клавишу пульта для перехода в ДУ. Когда он услышит звук, он жмет кнопку и удерживает ее. Яркость будет медленно увеличиваться, а потом уменьшатся. После выключения уровень яркости сохраняется на той же отметке.

Для перехода в режим имитации нажмите несколько раз подряд (чаще всего 9) любую кнопку пульта. Выход из этого режима осуществляется аналогичным способом.
