Подсветка багажника. Подробно, для новичков)

Подсветка багажника. Подробно, для новичков)

Свершилось чудо! Погода поспособствовала плодотворной работе) Давно хотел сделать светодиодную подсветку в багажник! В моей 21103 была синяя. И лента была на всю ширину багажника. И светило фигово. И стоила она дофига. 300/м)) Смотрелось всё очень красиво. Но синий в багажнике не практичен, т.к. было неприятно глазам, когда я что-то искал в багажнике. Пруф: Пруф)

Но здесь я сказал "долой колхоз". Годков мне побольше и ко всему нужно подходить с головой. Короче, в багажник на все 100% определился — белый свет.
Заказал с Ali крутые светодиодные полоски!) Те самые полоски
Сразу оговорюсь, что они своих денег стоят. ну а как продержатся светодиоды в работе — покажет время.

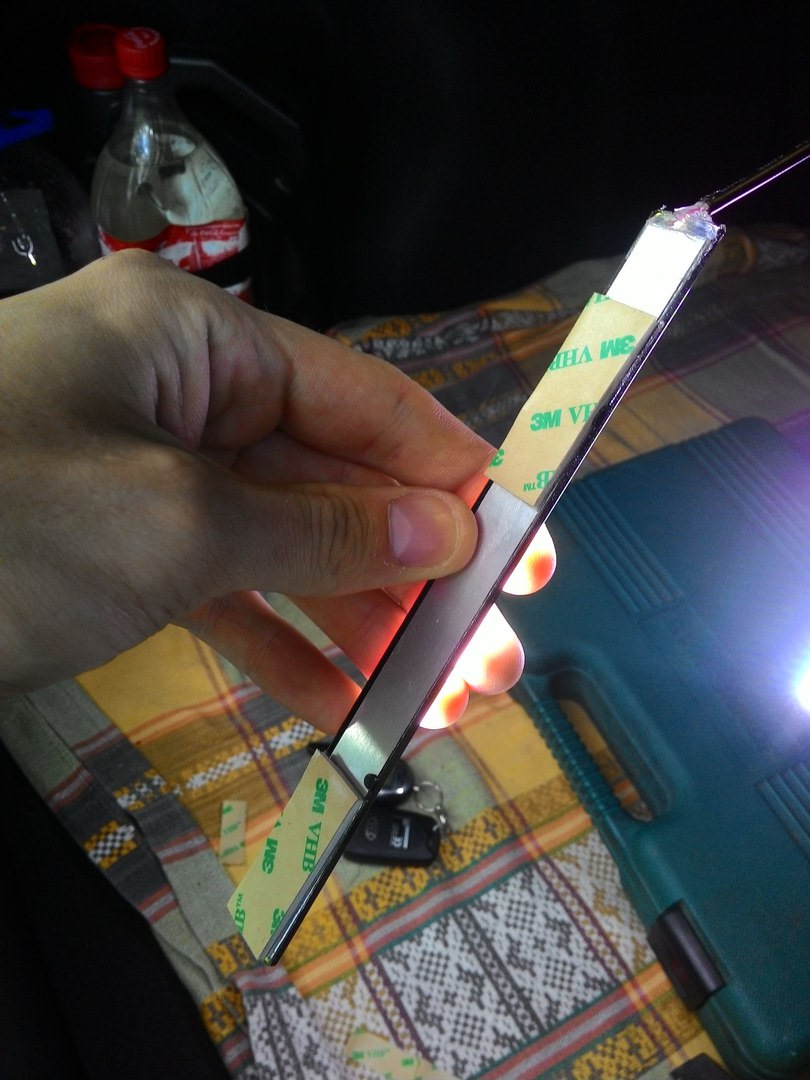

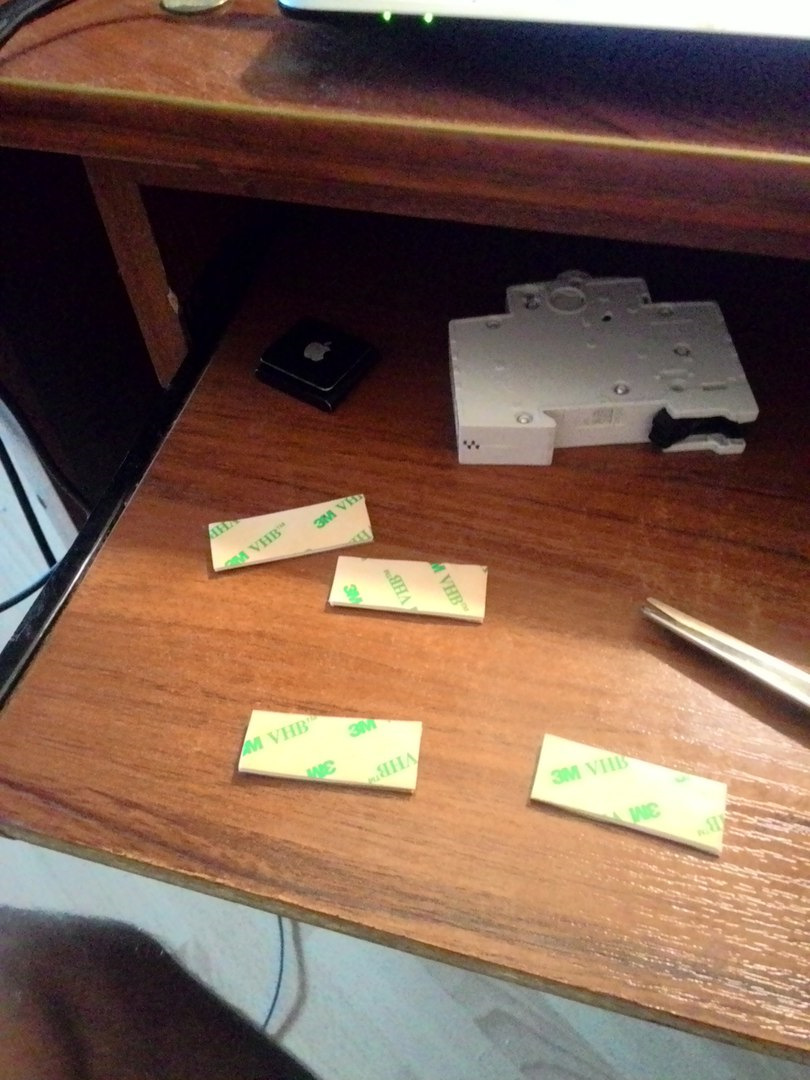

В комплекте были 2 светодиодные полоски и 2 полоски-наклейки. Не доверяя такой клеевой основе (вспоминая, как у меня лента отваливалась на 21103 в багажнике и в ногах)))" я обклеил саму ленту — 3М скотчем. Мы его используем на работе, клеим шильды и отправляем на всякие газпромы и прочие нефтяные и газовые предприятия. Короче, на шильды никто не жалуется. Лучший скотч и в -40 и в +30.
Т.к. одну полоску я потерял) пришлось вторую разделить на 4 части и поделить на 2 ленты.

Не обращайте внимание на автоматический выключатель))) я практикуюсь в компасе.

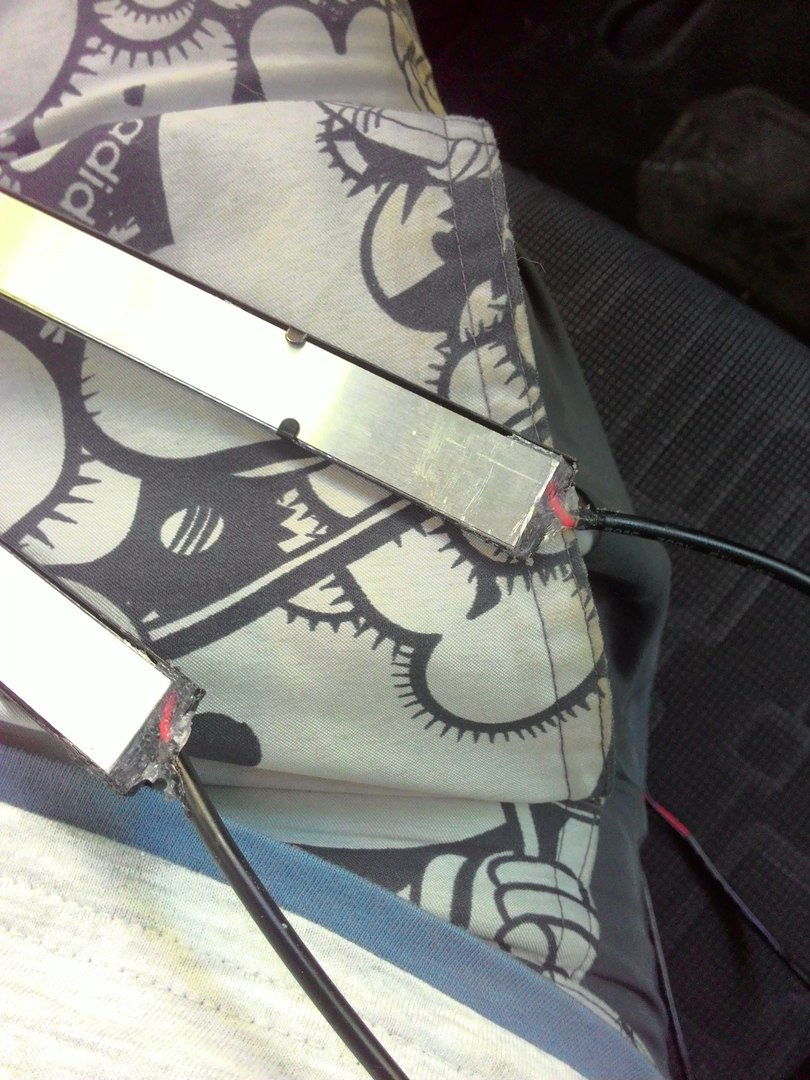

Место, где провода отходят от ленты, я замазал силиконом. В итоге провод зафиксирован и в тоже время подвижен на незначительные нагрузки без ущерба ленте и проводам.

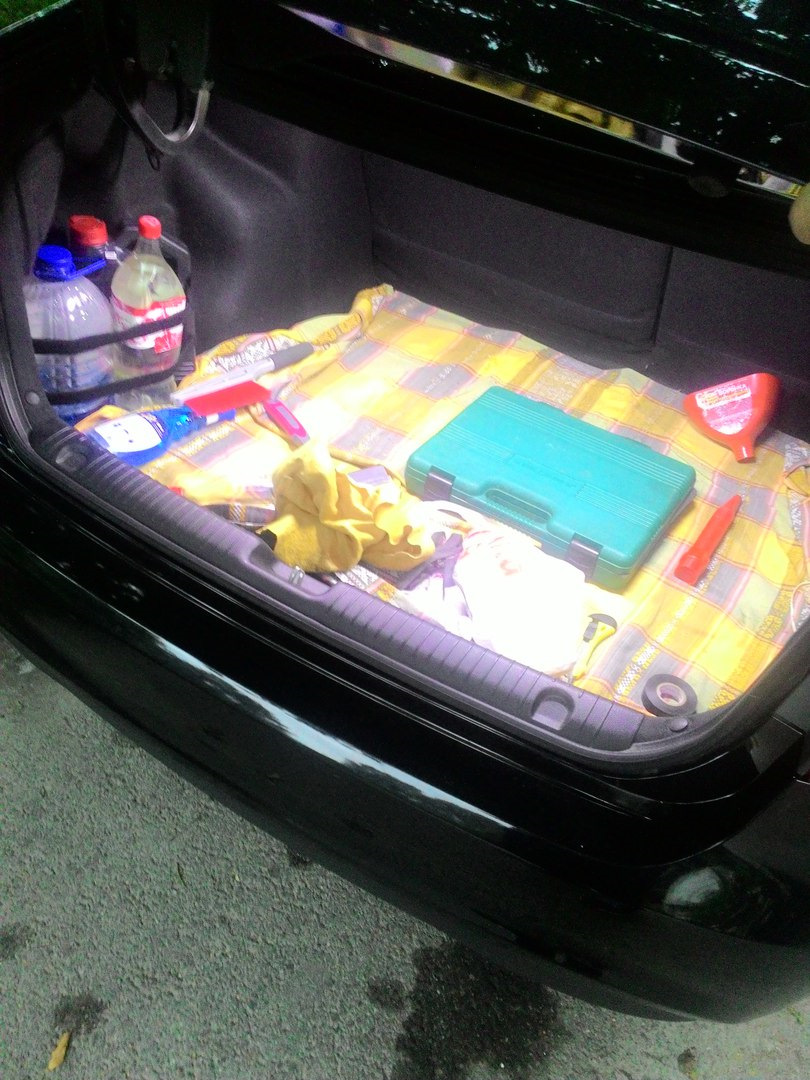

Захватив всё необходимое, а именно: зачистку для проводов (вместо него можете использовать нож, на крайняк кусачки), нож, изоленту, светодиодные полоски, ножницы, я пошел в авто.

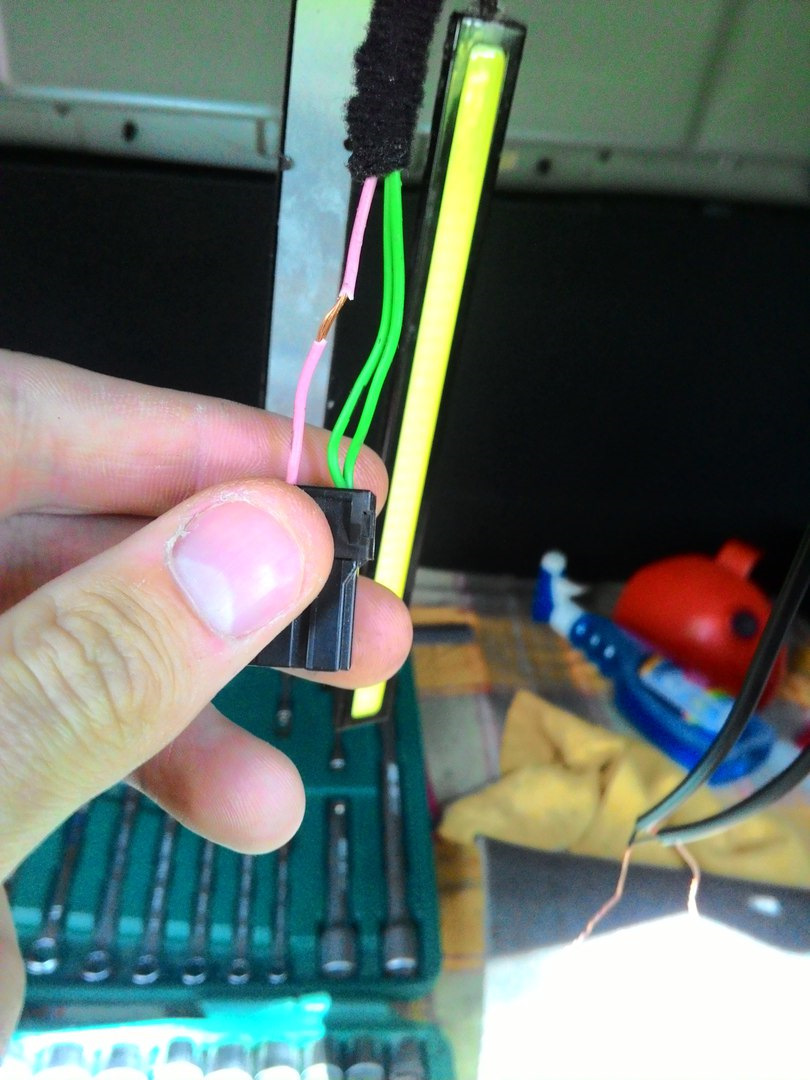

Уселся. Снял плафон. Определил, где "+" а где "-" (в данном случае, "+" был розовый провод, а "-" — два зеленых. Используйте любой из них.
ВНИМАНИЕ! Во избежания коратышей и прочих неприятностей, отключите клеммы АКБ) но я этого не делал.

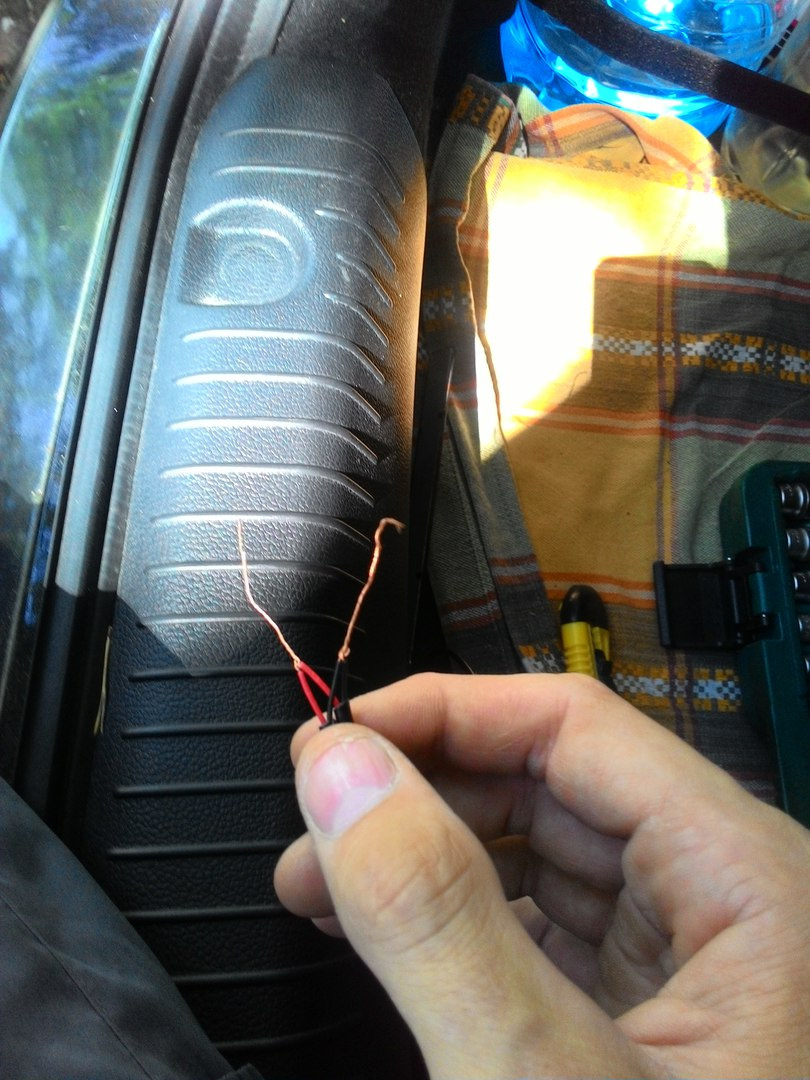

Подготовил светодиодные полоски: зачистил кончики так, чтобы они были длинные для максимально лучшего крепления со штатной проводкой. Соединил/скрутил сначала провода одинакового цвета у ленты вместе.

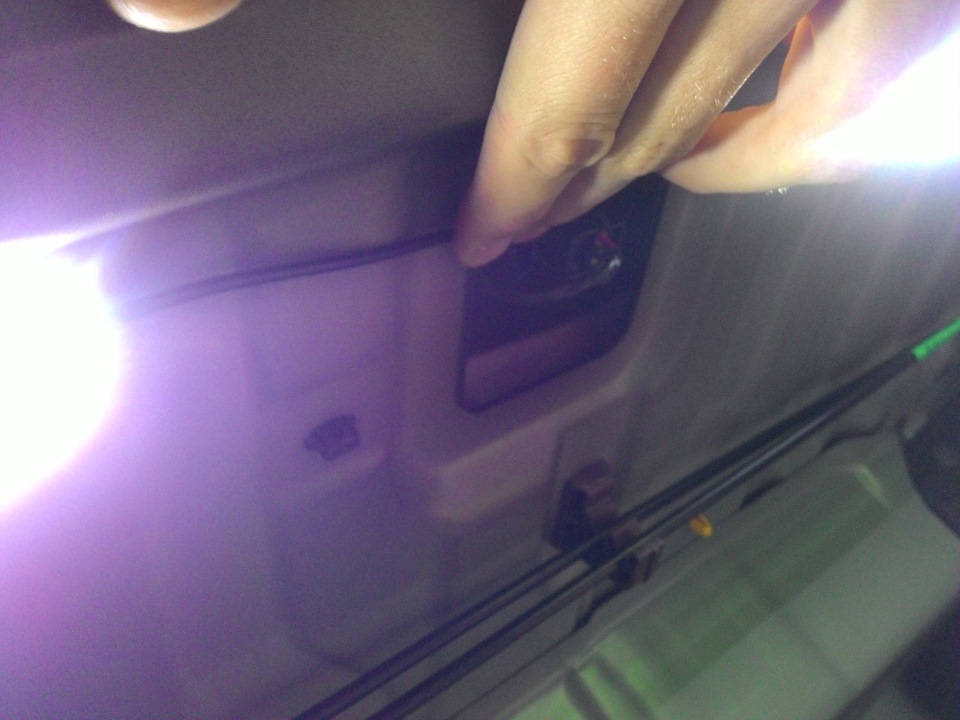

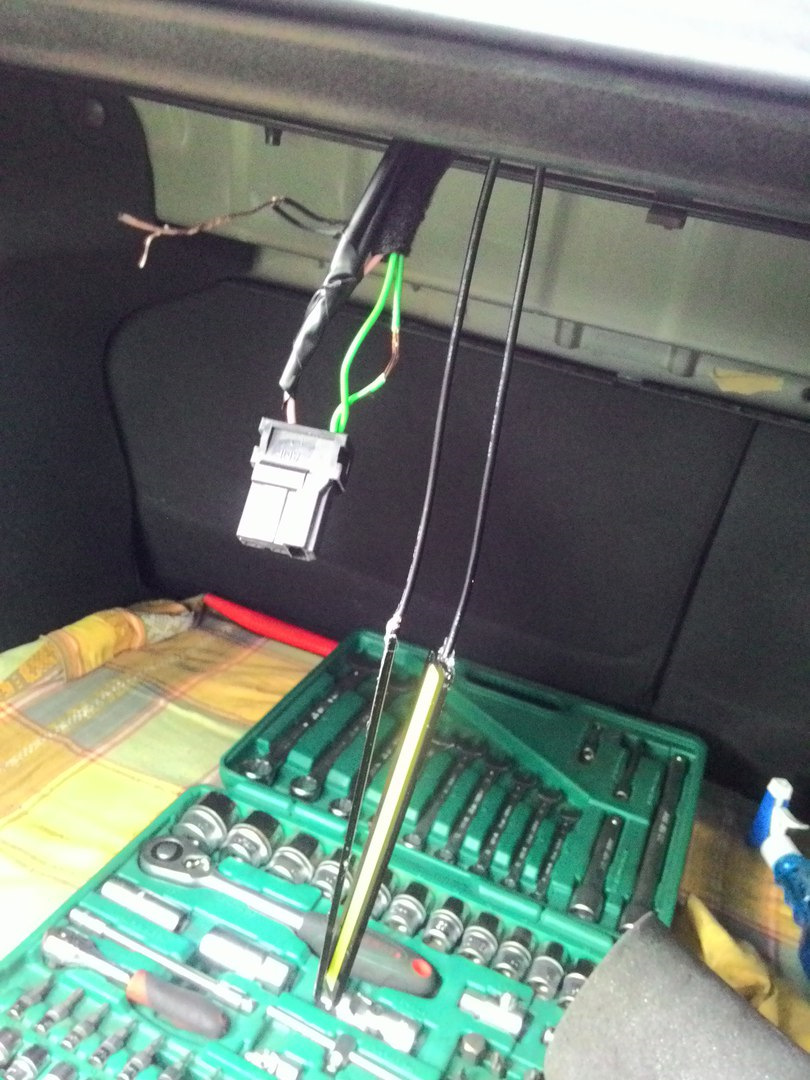

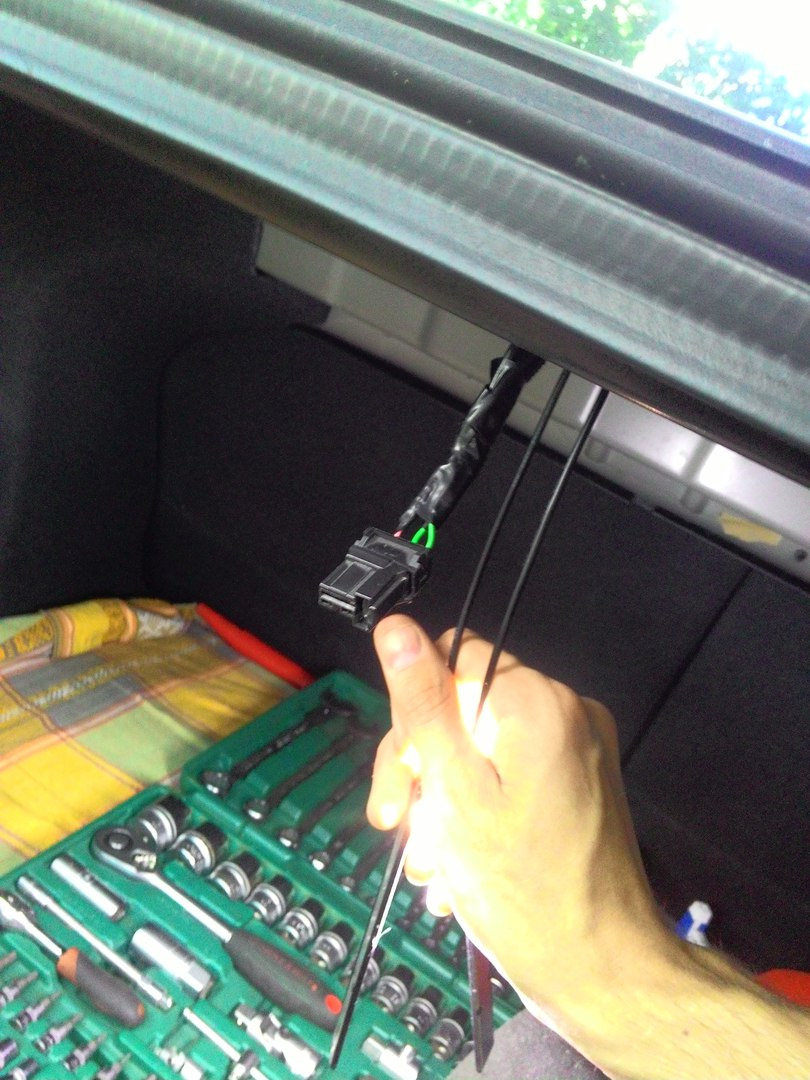

Протянул провода рядом со штатным проводом подсветки багажника. Достать их не просто) по этому брем 2 пальца, которыми вы удовлетворяете девушек, и аккуратно засовываем в дырку отверстие. Начинаем нащупывать) провода)))) захватили, — вытащили. Усе)) провода вывели хаха

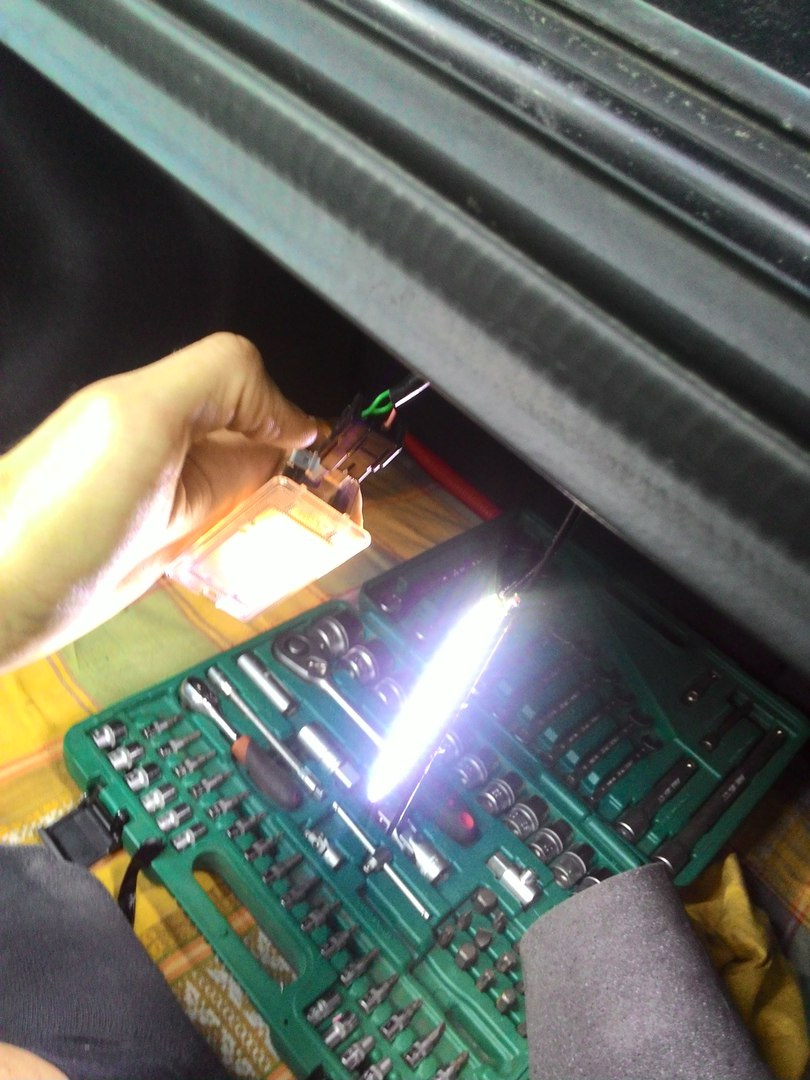

Зачистил 1 провод. Потом соединил красные провода (идущие от ленты) с розовым (+ с +), заизолировал изолентой. Изолируем сильно, плотно. Нам же не нужны неприятности при тряске?))

Потом зачистил второй провод и соединил черные с зеленым (- с -). Всё это дело изолируем намертво.

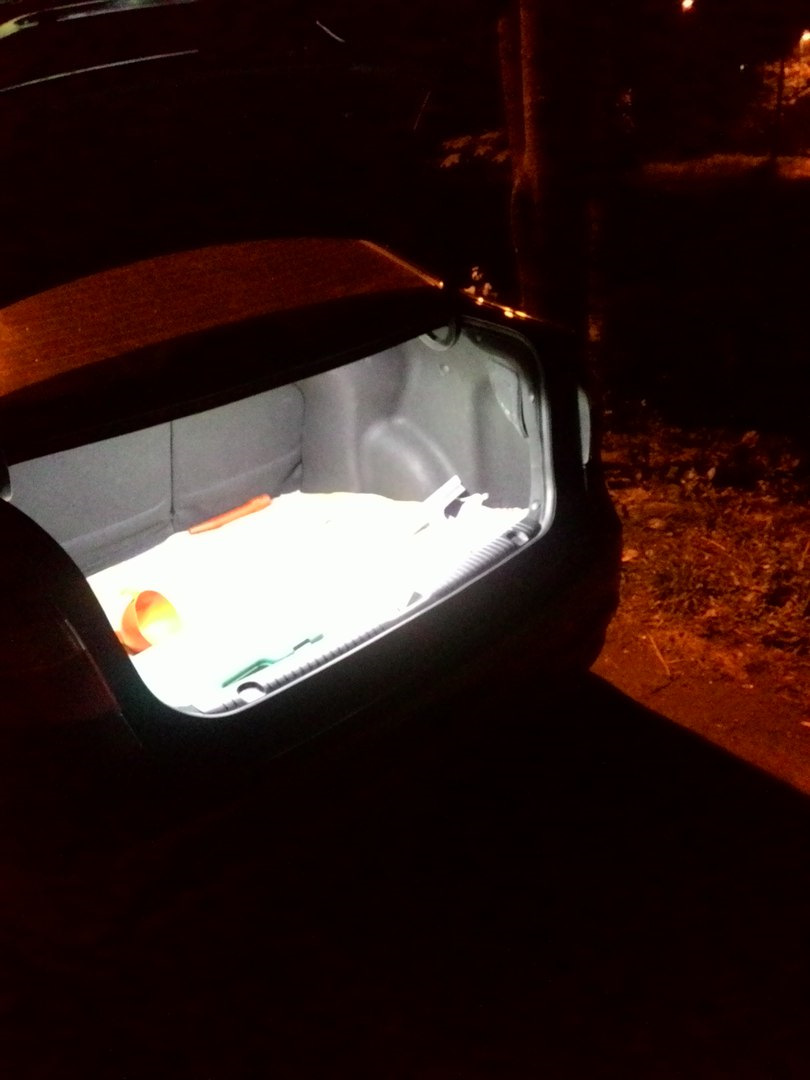

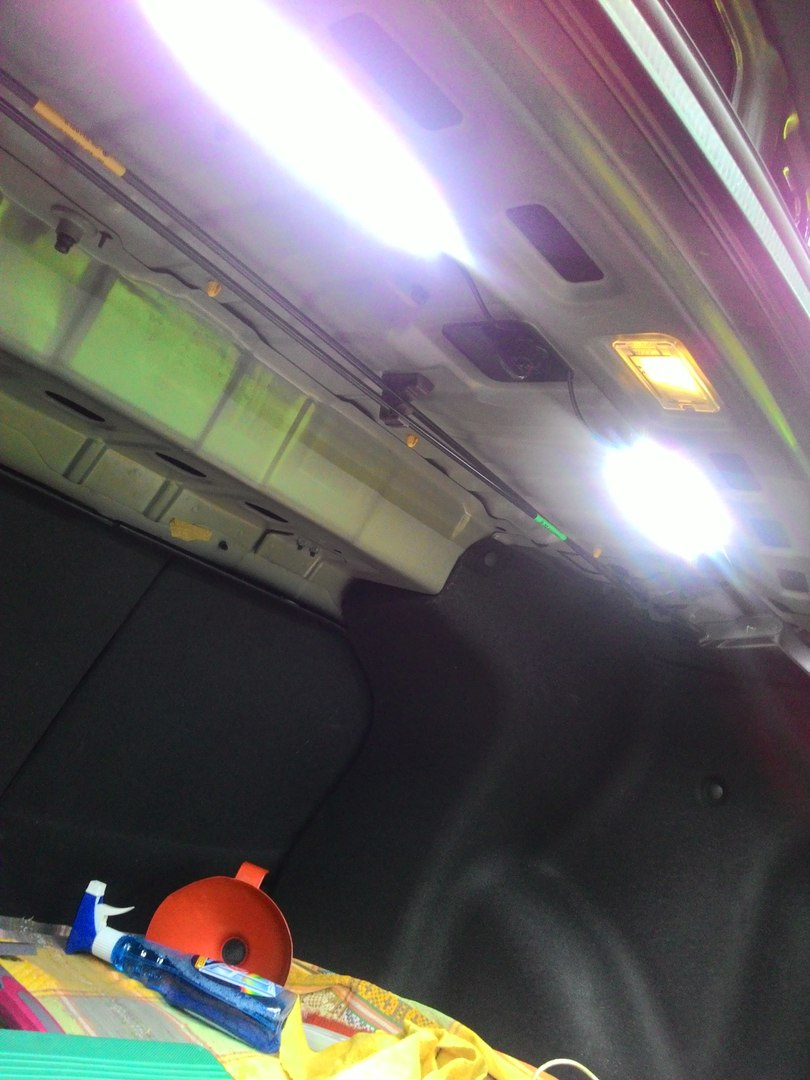

Видим как ярко горит?) круууть.

Далее обклеил ленты)

Предварительно обезжирив тех. спиртом (если нету, можно использовать водку. Или уайт спирит. Растворитель.)

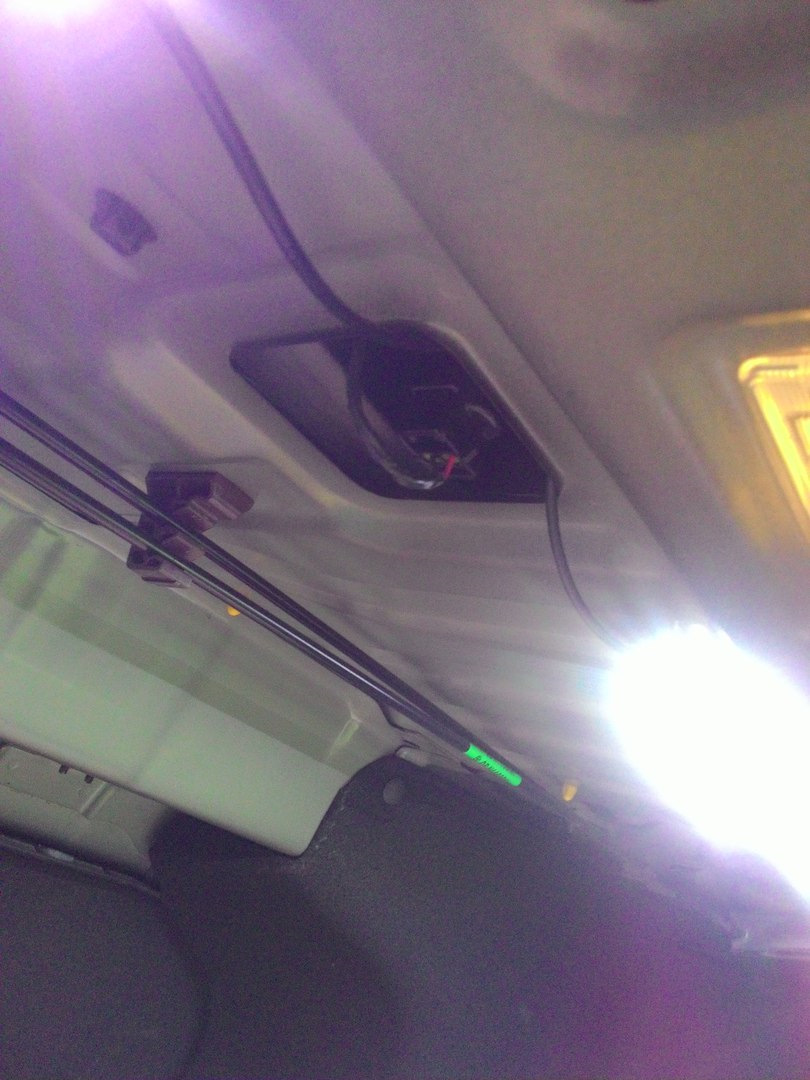

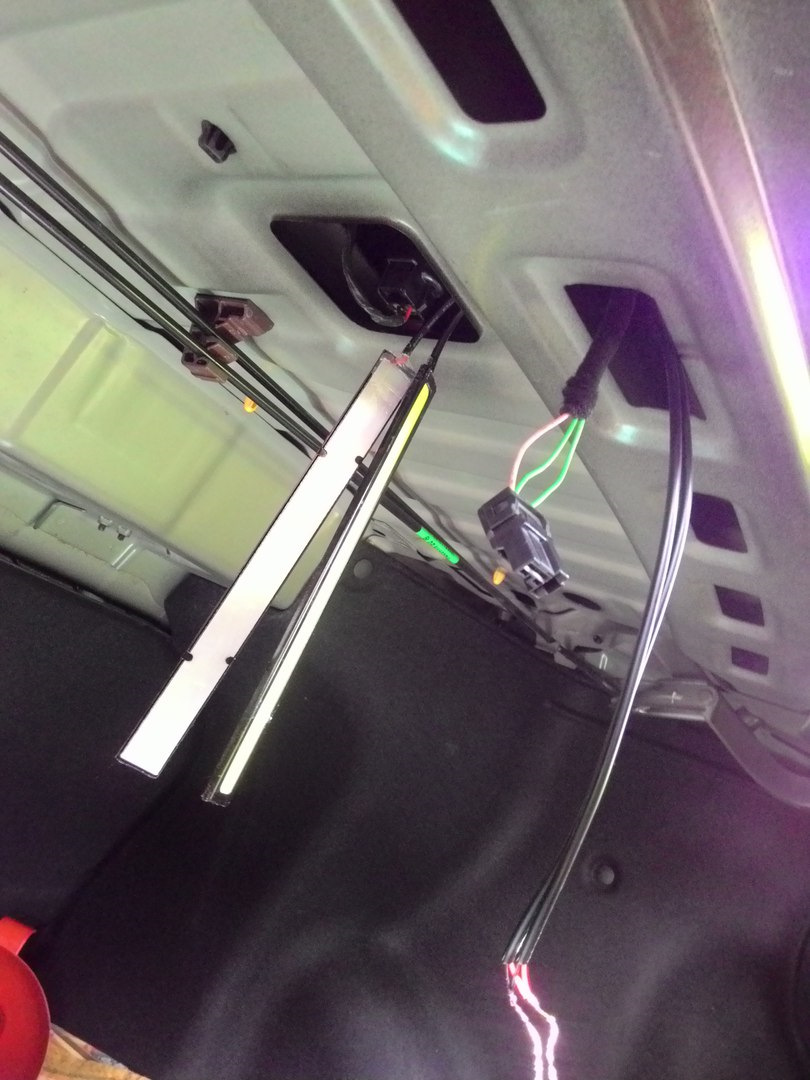

Вообще я хотел 1 ленту приклеить ровно горизонтально, а вторую под наклоном. Чтобы освещал весь багажник. Но приглядевшись понял, что разница в направлениях лучей света будет видна. И наклеил горизонтально.
Провода потом стяжками притяну к проводам вот этого разъема

И провода потом будут ровным, как тут))))

Всё.
Стоит ли с этим заморачиваться? Да!
Сколько времени ушло? 25минут.
Что будет дальше? Дальше куплю ленты в ноги)) со цветом не определился еще. их 2. Либо белый, либо синий. Или как-то их комбинировать. или тупо купить блок и разноцветную ленту)

Подписывайтесь) Стараюсь выкладывать только полезное для Авто!))
Удачи!

Блоки предохранителей и реле KIA RIO

Автомобиль имеет два блока предохранителей, один из них располагается в нижней части со стороны водителя, другой в моторном отсеке около аккумуляторной батареи.

Блоки предохранителей для автомобилей первых выпусков

Блок предохранителей со стороны водителя

Электрические цепи, защищаемые предохранителями, расположенными в блоке предохранителей со стороны водителя

Описание — Ток, А — Защищаемые компоненты

A/BAG – 10 — Надувная подушка безопасности

TURN LAMP – 10 — Лампа указателя поворота

METER – 10 — Комбинация приборов, лампа заднего хода, предупредительный звуковой сигнал

ILLUMI – 10 — Подсветка выключателя

POWER SOCKET – 15 — Лампа багажного отсека, розетка электропитания

HAZARD – 15 — Лампа аварийной сигнализации

STOP – 15 — Лампа стоп-сигнала, АБС

TAIL (RH) – 10 — Лампа габаритного света (правая задняя/ левая передняя), подсветка выключателя

TAIL (LH) – 10 — Лампа габаритного света (левая задняя/ правая передняя)

CIGAR – 15 — Прикуриватель

AUDIO – 10 — Аудиосистема, электропривод зеркала заднего вида

WIPER (FRT) — 15 — Стеклоочиститель, омыватель (передний), люк

WIPER (RR) – 15 — Стеклоочиститель (задний). Омыватель (задний)

(WARMER) – 15 — Обогрев переднего сидения

MIRROR DEF – 10 — Обогреватель наружного зеркала заднего вида

START – 10 — Блок управления двигателем, блок ЕСАТ (управляемая подвеска с электронным управлением)

Блок предохранителей в салоне автомобиля KIA RIO с 2011 года выпуска

Цепи, защищаемые предохранителями, расположенные в салоне KIA RIO с 2011 года выпуска

Номер (ток А) — Защищаемая цепь

1 (15) — Реле обогревателя зоны щеток стеклоочистителя

2 (15) — Розетка дополнительного оборудования

3 (15) — Прикуриватель

4 (10) — Аудиосистема, блок ВСМ, блок управления системой электронного ключа

5 (10) — Сигнализатор отключения передней подушки безопасности

6 (10) — Блок управления системой безопасности SRS

7 (10) — Выключатель аварийной сигнализации

8, 9, 11, 25, 34, 45 — Резерв

10 (15) — Стеклоочиститель и омыватель заднего стекла

12 (10) — Реле заднего противотуманного фонаря

13 (10) — Реле передней противотуманной фары

14 (10) — Реле автоматического отключения освещения

15 (15) — Реле включения стоп сигнала, блок управления системой электронного ключа

16 (10) — Комбинация приборов, блок ВСМ

17 (10) — Выключатель стоп сигналов, обогрев сидений, диагностический разъем, партроник

18 (10) — Модуль ABS, ESP

19 (10) — Выключатель фонаря света заднего хода

20 (10) — Блок управления двигателем, блок управления системой электроключа

21 (10) — Левая блок фара

22 (10) — Дневные ходовые огни

23 (15) — Реле аварийной сигнализацией

24 (25) — Блок электронного ключа

26 (10) — Кнопка пуска и остановки двигателя

27 (15) — Датчик скорости автомобиля, переключатель режимов АКП

28 (10) — Катушки зажигания, конденсатор

29 (10) — Дневные ходовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электростеклоподъемников (без ВСМ), блок ВСМ, блок управления системой электроключа с блоком ВСМ.

30 (25) — Очиститель ветрового стекла, подрулевой переключатель

31 (20) — Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)

32 (25) — Блокировка электрических стеклоподъемников

33 (15) — Обогрев передних сидений

35 (10) — Освещение салона, багажника, кондиционер

36 (20) — Аудиосистема

37 (10) — Задний левый фонарь, лампы освещения номерного знака, левая блок фара, подсветка панели приборов

38 (10) — Правый задний фонарь, правая блок фара, подсветка панели приборов

39 (10) — Переключатель замка зажигания, переключатель режимов АКП

40 (10) — Правая блок-фара, комбинация приборов

41 (25) — Блок управления стеклоподъемниками, переключатель левого заднего стеклоподъемника

42 (25) — Блок управления стеклоподъемниками, переключатель правого заднего стеклоподъемника

43 (10) — Система обогрева наружных зеркал заднего вида

44 (10) — Кондиционер

Блок предохранителей в моторном отсеке первых выпусков

Электрические цепи, защищаемые предохранителями, расположенными в блоке предохранителей в моторном отсеке

Описание — Ток, А — Защищаемые компоненты

PR FOG — 10 — Задние противотуманные фонари

F/FOG – 15 — Передние противотуманные фары

MAIN – 80 — Аккумуляторная батарея без подзарядки

IG1 – 30 — Осуществляет автоматическое подключение к вторичным предохранителям CIGAR 10A, AUDIO 10A, IG COIL 15A, TURN LAMP 10A, A/BAG 10A, WIPER(RR) 15A WIPER(FRT)15A, RELAY 10A START 10A

BLOWER – 30 — Отопитель

COOLING – 30 — Вентилятор системы охлаждения

COND. FAN — 20 — Вентилятор конденсатора

HEAD-HI – 15 — Лампа дальнего света

HEAD-LOW — 15 — Лампа ближнего света

EMS – 10 — Датчики двигателя

INJECT — 15 — Инжектор, датчик кислорода

F/PUMP — 10 — Топливный насос

ECU – 10 — Блок управления двигателем, блок ЕСАТ, главное реле

RELAY – 10 — Двигатель вентилятора, электрический стеклоподъемник, обогреватель заднего стекла, лампа фары (для автомобилей, оборудованных надувной подушкой безопасности)

HLLD – 10 — Регулировка угла наклона света фар

MAIN RELAY – 25 — Осуществляет автоматическое подключение к вторичным предохранителям EMS 10A, INJECT 15A, F/PUMP 10A, ECU 10A

HEAD – 25 — Осуществляет автоматическое подключение к вторичным предохранителям HEAD-HI 15A, HEAD-LOW 15А

TNS – 15 — Осуществляет автоматическое подключение ко вторичным предохранителям TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А

HORN – 10 — Звуковой сигнал

RRDEF – 25 — Обогреватель заднего стекла

P/WIN – 30 — Электрический стеклоподъемник

BTN – 30 — Осуществляет автоматическое подключение ко вторичным предохранителям ROOM 15A, STOP 15A, HAZARD 15A

D/LOCK – 25 — Центральный замок дверей

IG COIL – 15 — Катушка зажигания

ROOM – 15 — Лампа освещения салона, аудиосистема, комбинация приборов, предупредительный звуковой сигнал

Предохранитель Memory

Автомобиль оснащен предохранителем Memory, исключающим разрядку аккумуляторной батареи, если автомобиль не будет эксплуатироваться в течение одного или более месяцев.

Перед продолжительной стоянкой выполните действия по приведенной ниже методике.

1. Выключите двигатель.

2. Выключите фары и габаритный свет.

3. Откройте главный блок предохранителей в моторном отсеке и сначала извлеките предохранитель «ROOM 15A». При этом изменяется режим «MEMORY», что исключает разрядку аккумуляторной батареи.

В случае извлечения предохранителя Memory из блока предохранителей радиоприемник и лампа освещения салона не будут работать.

После установки предохранителя Memory на его место необходимо повторно выполнить ввод секретного кода аудиосистемы и настройку частот.

Извлечение предохранителя Memory не предотвращает разрядку аккумуляторной батареи, вызванный работой фар и других электрических приборов при неработающем двигателе.

Если некоторые из фонарей автомобиля, его оснащение или элементы управления не работают, проверьте предохранитель соответствующего электрического контура.

Если предохранитель перегорел, элемент внутри предохранителя будет расплавлен. Всегда заменяйте перегоревший предохранитель таким, который рассчитан на такую же величину тока.

Если вновь установленный предохранитель перегорит снова, это значит, что возникла проблема в электрической сети.

Постарайтесь не пользоваться той системой, в которой предполагается неисправность и немедленно проконсультируйте данный вопрос с авторизованным дилером Киа.

Применяются два вида предохранителей: стандартный для низкой величины тока и главный для высоких значений тока.

Предохранители в моторном отсеке автомобилей KIA RIO с 2011 года выпуска

Назначение предохранителей и реле в моторном отсеке KIA RIO с 2011 года выпуска

Номер — (ток А) — Защищаемая цепь

F1, F6, F7, F12, F13 — Резерв

F2 (10) — Реле обогрева наружных зеркал

F3(15) — Топливный насос

F4(10) — Звуковой сигнал

F8(15) — Система питания (топливные форсунки), блок управления двигателем, электромагнитный клапан системы изменения фаз газораспределения

F9(10) — Датчики системы управления двигателем, блок управления двигателем, модуль иммобилайзера

F10(10) — Блок ТСМ

F11(10) — Лампы света заднего света

FL1(50) — Распределительная коробка панели приборов

FL2(30) — Реле вентилятора охлаждения двигателя

FL3(30) — Реле блока управления двигателем

FL4(40) — Реле блока управления системой с электронным ключом, замок зажигания (без системы электронного ключа)

FL5(50) — Реле запуска двигателя (система с электронным ключом), замок зажигания (без системы электронного ключа)

Подсветка бардачка — KIA RIO клуб

Rio

Сперва нужно убрать упоры бардачка, там всего лишь две заглушки, тем самым мы обеспечим себе доступ к рабочему пространству. Подсветка бардачка киа рио 3 этого при помощи нескольких пластмассовых пластин удаляем панель прикуривателя и протягиваем туда провода подсветки.

Светодиодную ленту я приклеил прямо на панель, рядом с защелкой крышки бардачка, при помощи двухстороннего скотча.

Далее взял электрическую дрель, насадил на нее сверло соответствующего диаметра и просверлил отверстие для выключателя. Выключатель закрепил так, чтобы он не препятствовал открыванию бардачка.

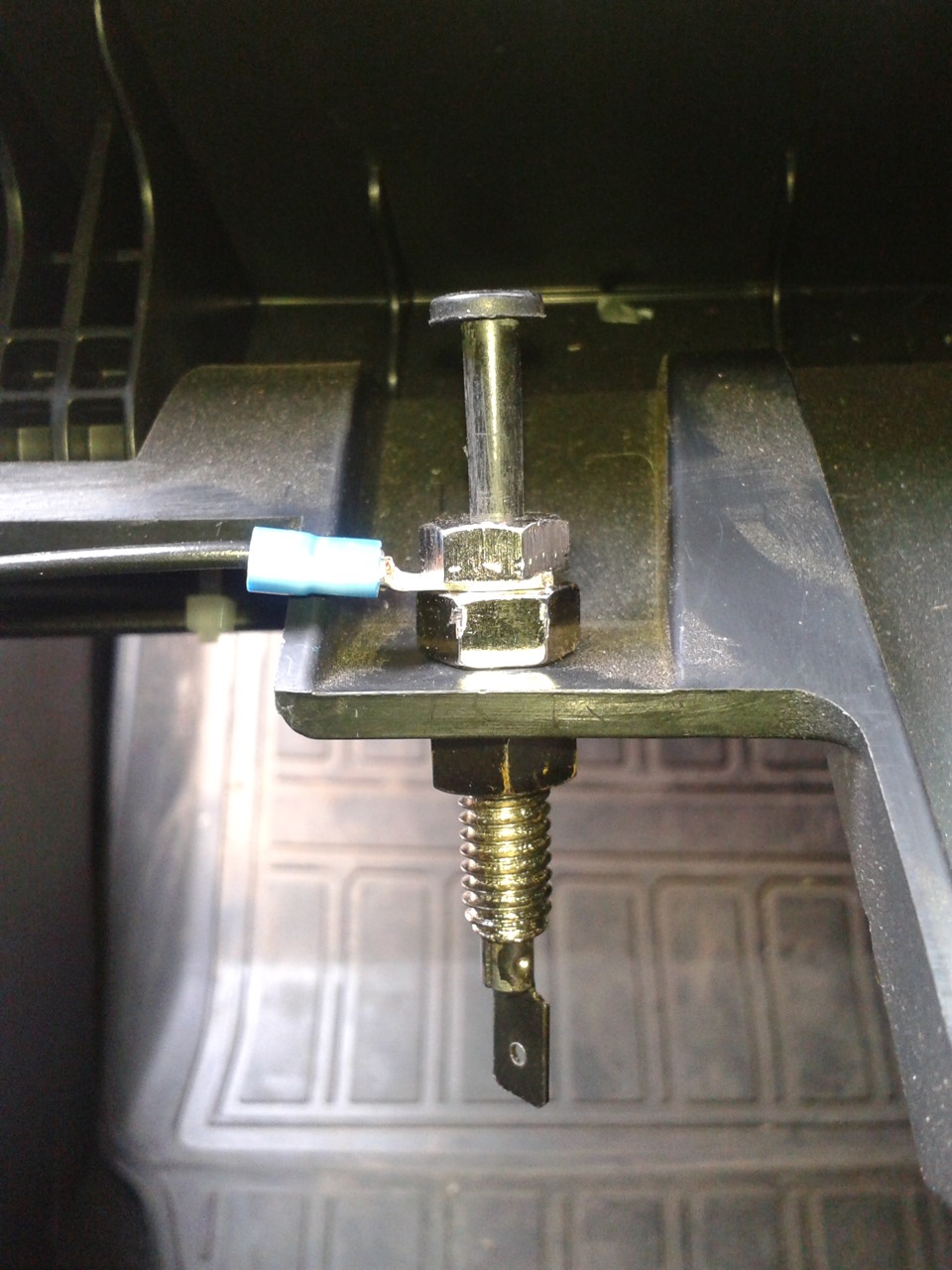

Конечно, было бы правильнее установить внутрь концевик и тогда подсветка включалась бы при открытии бардачка, но для этого пришлось бы полностью его демонтировать, подбирать концевик, протягивать подсветка бардачка киа рио 3 проводов. Короче, возиться с этим не стал, решил, что и с выключателем будет весьма неплохо.

Присоединил один конец провода к светодиодной ленте, а второй — к кнопке. Ну что же, осталось проверить работоспособность. Парни, а что Киа настолько крутой автомобиль, что подсветка бардачка просто излишество ненужное?

Да я ей за это врежу подзатыльник Говорю я о том что это жуткое жлобство и неуважение производителя к потребителю. Ведь поставить туда свет для изготовителя стоит 3 бакса!

Уверен, что через год у вас подсветка бардачка киа рио 3 будут случаи возгорания проводки и машин, из-за самовольно установленных подсветок.

Подсветка в бардачке — страница 3

Так что запомни этот пост. Через год поговорим. Если такого не случится — с меня пиво!

Ночью на трассе я еду, жена к примеру хочет найти че то в бардачке, и включит мне потолочный свет? Пиво можешь готовить уже.

Возгорание авто по причине замыкания проводки происходит исключительно в том случае если замыкают силовые провода незащищенные предохранителями, например провода от клемм аккумулятора к стартеру и генератору, как например и на Калине да и на всех отечественных авто. Справедливости ради скажу что и очень многих иномарках. Обрати внимание что все автопожары возникают под капотом.

И все то что под торпедо, все идет через предохранители и уж никогда пожара не возникнет из-за милиамперной подсветки бардачка. У меня подсветка бардачка киа рио 3 сих пор есть ВАЗ, уже 18 лет, я подсветка бардачка киа рио 3 в него маршрутный компьютер с дополнительными датчиками, подогрев зеркал, электроусилитель руля, микропроцессорный блок управления УОЗ, электростеклоподъемники с доводчиками,не говоря уже музыке с ю колонками и усилителями и полной переделке подсветки приборов, и ничего не горит и не загорится.

В худшем случае вылетит предохранитель. Так что поглядывай периодичекси на провода от клемм аккумулятора. Совет не только для тебя а и для всех присутствующих.

Лучше предупреждать чем потом тушить. На скутерах уже ставят, ну а в Рио — излишество, а Вы хотите подсветки бардачка — в Жигулях подсветка бардачка киа рио 3 выпусков ставили, но это был 20 век а сейчас время другое — вот и не надо привыкать к излишествам уважаемые любители КИА.

И так начну. На днях сделал подсветку в бардачок. Сделал буквально за час. Цена вопроса: Лампа диодная группа с 2х сторонним скотчем р.

Kia Rio 1 — предохранители и реле

Kia Rio 1 го поколения выпускался в 2000, 2001, 2002, 2003, 2004, 2005 с бензиновыми двигателями в кузове седан и универсал. За это время модель прошла рестайлинг. В данном материале вы найдёте описание предохранителей и реле Киа Рио 1 поколения со схемами и фотографиями блоков. Выделим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Не подходит поколение Киа Рио?

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

Блоки в салоне

Блок предохранителей

Находится под панелью приборов со стороны водителя.

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,1,0,0 —>

Фото — пример

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

Схема

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Описание на русском

p, blockquote 11,0,0,0,0 —>

За прикуриватель отвечает предохранитель обозначенный как CIGAR на 15А.

Блок реле

Крепится рядом с блоком предохранителей на стенке. Его исполнение зависит от уровня электрического оснащения Вашего Киа Рио 1.

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Схема

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Обозначение

1. Реле вентилятора системы охлаждения
2. Реле обогревателя заднего стекла
3. Реле аварийной световой сигнализации
4. Реле звукового сигнала

Блок под капотом

Расположен в левой части, рядом с аккумулятором, под защитной крышкой.

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

Схема

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

Назначение

p, blockquote 23,0,0,0,0 —>

Вне блока могут устанавливаться отдельные реле: реле дополнительного обогревателя, реле подогрева стекла и т. д.

На этом всё, а если Вам есть чем дополнить материал, пишите в комментарии.

Жгут проводов пола автомобиля Kia Rio (с 2011 года).

F04 Обогреватель заднего стекла (+) (4-дверн.).

F05 Выключатель двери пассажира.

F06 Выключатель двери водителя.

F07 Выключатель задней двери левый.

F08 Выключатель задней двери правый.

F09 Указатель уровня топлива и электродвигатель топливного насоса.

F11 Дополнительный стоп-сигнал (4-дверн.).

F12 Выключатель стояночного тормоза.

F13 Лампа освещения багажника (4-дверн.).

F14 Лампа освещения багажного отделения (5-дверн.).

F15-I Задний комбинированный фонарь (внутр.) левый (4-дверн.).

F15- O Задний комбинированный фонарь (внеш.) левый (4-дверн.).

F16-O Задний комбинированный фонарь (внеш.) левый (5-дверн.).

F17-I Задний комбинированный фонарь (внутр.) правый (4-дверн.).

F17- O Задний комбинированный фонарь (внеш.) правый (4-дверн.).

F18-O Задний комбинированный фонарь (внеш.) правый (5-дверн.).

F19 Выключатель замка ремня безопасности водителя.

F21 Лампа подсветки номерного знака левая (4-дверн.).

F22 Лампа подсветки номерного знака правая (4-дверн.).

F24 Датчик заднего колеса левый.

F25 Датчик заднего колеса правый.

F26 Преднатяжитель ремня безопасности водителя.

F27 Преднатяжитель ремня безопасности пассажира.

F28 Боковая подушка безопасности водителя.

F29 Боковая подушка безопасности пассажира.

F30 Боковой датчик удара со стороны водителя.

F31 Боковой датчик удара со стороны пассажира.

F32 Датчик угловой скорости рыскания.

F34 Надувная шторка безопасности водителя.

F35 Надувная шторка безопасности пассажира.

F36 Привод крышки багажника.

F37 Выключатель системы электронного ключа в ручке крышки багажника.

F38 Антенна #2 системы электронного ключа.

F39 Антенна #3 системы электронного ключа.

F42 Подогреватель сиденья водителя.

F43 Подогреватель сиденья пассажира.

F44 Антенна на крыше (4-дверн.).

F45 Переключатель подогревателя сиденья.

I/P-F Соединение с распределительной коробкой панели приборов.

EF11 Соединение с передним жгутом проводов.

FD11 Соединение со жгутом проводов двери водителя.

FD21 Соединение со жгутом проводов двери пассажира.

FD31 Соединение со жгутом проводов задней левой двери.

FD41 Соединение со жгутом проводов задней правой двери FR11 Соединение со жгутом проводов двери задка.

FR21 Соединение со жгутом проводов системы помощи при парковке (4-дверн.).
