Выключатели путевые (концевые) ВПК, ВП15К

Соответствуют требованиям ГОСТ IEC 60947-5-1. Выключатели путевые ВПК и ВП15К предназначены для коммутации электрических цепей управления переменного тока напряжением до 660 В частотой 50 Гц и постоянного тока напряжением до 440 В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

Материал корпуса -алюминиевый сплав. Материал контактной группы — электротехническая медь с серебряным покрытием.

Структура условного обозначения

Выключатель путевой ВПК-2Х1Х2Х3Б-Х4-КЭАЗ

ВПК	— Выключатель путевой контактный
2	— Условное обозначение номера серии
X1	— Условное обозначение способа крепления на поверхности, ввода проводников, степени защиты по ГОСТ 14254-80: 0 — базовое крепление, степень защиты IР00; 1 — базовое крепление, резьбовой неуплотненный или притычной неуплотненный ввод, степень защиты IP67
Х2	-Условное обозначение количества полюсов, комбинации контактов и группы износостойкости: 1 — 2 полюса 1«з»+1«р» (1 замыкающий + 1 размыкающий контакт) контакты группы А; 2 -2 полюса 1«з»+1«р» (1 замыкающий + 1 размыкающий контакт) контакты группы Б
Х3	— Вид привода 0 — толкатель; 1-толкатель с роликом; 2 — рычаг с роликом на 1,2 или 3 ступени с рабочим ходом влево или вправо; 3 — селективный
Б	— Индекс модернизации
Х4	— Климатическое исполнение и категория размещения по ГОСТ 15150: У2, Т2.УХЛ4
КЭАЗ	— Торговая марка

Пример записи обозначения выключателя путевого ВПК, серия 2, базовое крепление, степень защиты IP 67,2 полюса 1«з»+«1р» (1 «замыкающий» + 1 «размыкающий») контакт, толкатель с роликом, модернизированный, климатическое исполнение У2: ВПК-2111Б-У2-КЭАЗ

Читайте так же:

Кулачковый выключатель без фиксации

Выключатель путевой ВП15К21 Х1Х2Х31-54Х4Х5-КЭАЗ

ВП	— Выключатель путевой
15	— Номер серии
К	— Индекс модернизации
21	— Номинальный ток -10 А
Х1	— Группа коммутационной износостойкости: для выключателей полумгновенного действия: А- 2,510 6 циклов; Б — 110 6 циклов; В — 0,2510 6 циклов; для выключателей прямого действия: А — 410 6 циклов; Б — 210 6 циклов; В — 0,0410 6 циклов
Х2	— Число полюсов: 1 -1 полюс; 2 — 2 полюса
Х3	— Конструктивное исполнение привода: 1 — толкатель; 2 — толкатель с роликом; 3 — рычаг с роликом (селективный привод); 6 — рычаг, регулируемый по длине; 9 — рычаг с роликом, регулируемый по длине
1	— Способ крепления и ввод проводников: базовое крепление, резьбовой неуплотненный ввод (один или три ввода)
54	— Степень защиты по ГОСТ 14254: IP54
Х4	— Климатическое исполнение (У,ХЛ,Т) и категория размещения (2) по ГОСТ 15150-69
Х5	— Число замыкающих или размыкающих контактов: выключателей полумгновенного действия: 1-1 замыкающий; 2 -1 размыкающий; 3 -1 замыкающий + 1 размыкающий; выключателей прямого действия: 6 -1 замыкающий; 7-1 размыкающий; 8 -1 замыкающий + 1 размыкающий
КЭАЗ	— Торговая марка

Пример записи обозначения выключателя путевого ВП, серия 15, модернизированный, номинальный ток 10 А, коммутационная износостойкость 4»106 циклов, два полюса, конструктивное исполнение привода — толкатель, климатическое исполнение У2, с одним замыкающим и одним размыкающим контактом прямого действия: ВП15К21А-211-54У2.8-КЭАЗ

Технические характеристики

Параметры нагрузки в режиме нормальных коммутаций для выключателей серии ВП15 полумгновенного действия*

Род тока и категория

*Для выключателей прямого действия токи нагрузки увеличиваются в 1,4 раза

Концевой выключатель (выключатель путевой) ВП-15К21

Выключатели путевые серии ВП15 предназначены для коммутации электрических цепей управления переменного напряжения до 660В частоты 50 и 60Гц и постоянного напряжения до 440В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

Принцип работы выключателя основан на замыкании контактов. Если это происходит, на полную мощность включается вентилятор, приборам с водным источником тепла подается старт работы насоса.

Когда контакты размыкаются, приспособление возвращается в исходное состояние (установленный ранее режим или выключение).

Выключатель состоит из пластикового корпуса, системы контактов и удобного рычага управления.

Изделие используется в электроприборах различного типа.

Характеристики выключателя ВП-15К21

Тип выключателя	Количество полюсов	Вид привода	Исполнение выключателя по виду срабатывания	Исполнение по количеству и сочетанию контактов при степени защиты IP54			Масса, кг, не более
				Климатическое исполнение
				У2, Т2	ХЛ2	У2	Т2	ХЛ2
ВП15К21А(Б)111	1	Толкатель	Прямого действия, полумгновенного действия	1«з»/1«р»	—	0.41	0.32	—
ВП15К21А(Б)211	2			1«з»+1«р»
ВП15К21А(Б)121	1	Толкатель с роликом		1«з»/1«р»		0.42
ВП15К21А(Б)221	2			1«з»+1«р»
ВП15К21А(Б)131	1	Рычаг с роликом		1«з»/1«р»		0.56	0.41
ВП15К21А231	2			1«з»+«1р»
ВП15К21Б231				—	1«з»+1«р»	—	—	0.40
ВП15К21А(Б)161	1	Рычаг, регулируемый по длине	Полумгновенного действия	1«з»/«1р»	—	0.55	0.40	—
ВП15К21А(Б)261	2			1«з»+1«р»
ВП15К21А(Б)191	1	Рычаг с роликом, регулируемый по длине		1«з»/«1р»		0.59	0.44
ВП15К21А291	2			1«з»+«1р»
ВП15К21Б291				—	1«з»+1«р»	—	—	0.44

Исполнение выключателя по виду срабатывания	Исполнение по количеству и сочетанию контактов
Исполнение выключателя по виду срабатывания	Цифра в структуре условного обозначения	Количество замыкающих и размыкающих контактов
Выключатели полумгновенного действия	1	1«з»
	2	1«р»
	3	1«з»+«1р»
Выключатели прямого действия	6	1«з»
	7	1«р»
	8	1«з»+«1р»

Читайте так же:

Кронштейн для крепления поплавковых выключателей 96003338

Технические характеристики выключателя ВП-15К21

Номинальное напряжение, В	постоянный ток	440
	переменный ток 50/60Гц	660
Номинальное напряжение по изоляции, В		660
Номинальный тепловой ток, А		10.0

Условия эксплуатации выключателя ВП-15К21

Высота над уровнем моря до 4300 м;
Диапазон рабочих температур от -60 до +45°С;
Рабочее положение произвольное;
Окружающая среда невзрывоопасная, не насыщенная токопроводящей пылью, не содержащая агрессивных паров и газов.

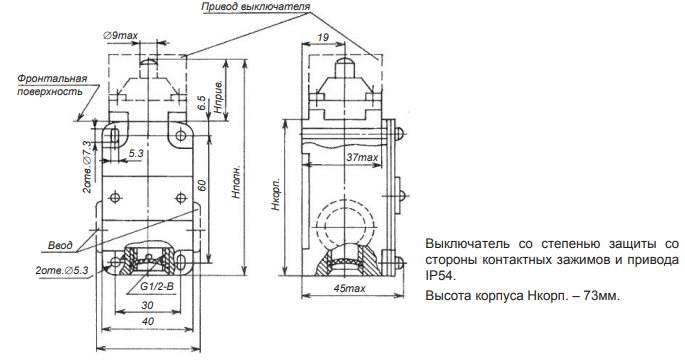

Габаритные и установочные размеры выключателя ВП-15К21

Структура условного обозначения

ВП15Х21ХХХ1-54Х2.Х:

ВП – выключатели путевые;
15 – номер серии;
Х – индекс модернизации;
21 – номинальный ток – 10А;
Х – группа коммутационной износостойкости ( А – 2.5 млн. циклов ВО, Б – 1 млн. циклов ВО);
Х – количество полюсов (1 – 1 полюс, 2 – 2 полюса);
Х – вид привода (1 – толкатель, 2 – толкатель с роликом, 3 – рычаг с роликом, 6 – рычаг, регулируемый по длине, 9 – рычаг с роликом, регулируемый по длине);
1 – способ крепления выключателя (базовое);
54 – степень защиты IP54;
Х2 – климатическое исполнение (У, ХЛ, Т) и категория размещения (2);
Х – исполнение по количеству и сочетанию контактов. Обозначение: 1, 2, 3, 6, 7, 8.

Расшифровка обозначения путевого выключателя ВП15 К 21Б 211-54У2.8:

(ВП) — Выключатель путевой;
(15) — 15 серии;
(К) — индекс модернизации К;
(21) — номинальный ток 10А;
(Б) — коммутационная износостойкость Б — 2000000 циклов;
(2) — 2-х контактный c одним свободно замкнутым и одним свободно разомкнутым контактом;
(1) — исполнение привода в виде толкателя;
(1) — базовое крепление в виде резьбового неуплотненного ввода (1 или 3 ввода);
(54) — Степень защиты IP54 по ГОСТ 14254-96;
(У2) — Климатическое исполнение У2 по ГОСТ 15150-69
(8) — мгновенного действия с 1 замыкающим и 1 размыкающим контактом.

Концевой выключатель ВП15К21Б211-54У2.8 имеет прямой рабочий ход 4,5 мм и полный ход не более 8,5 мм.
