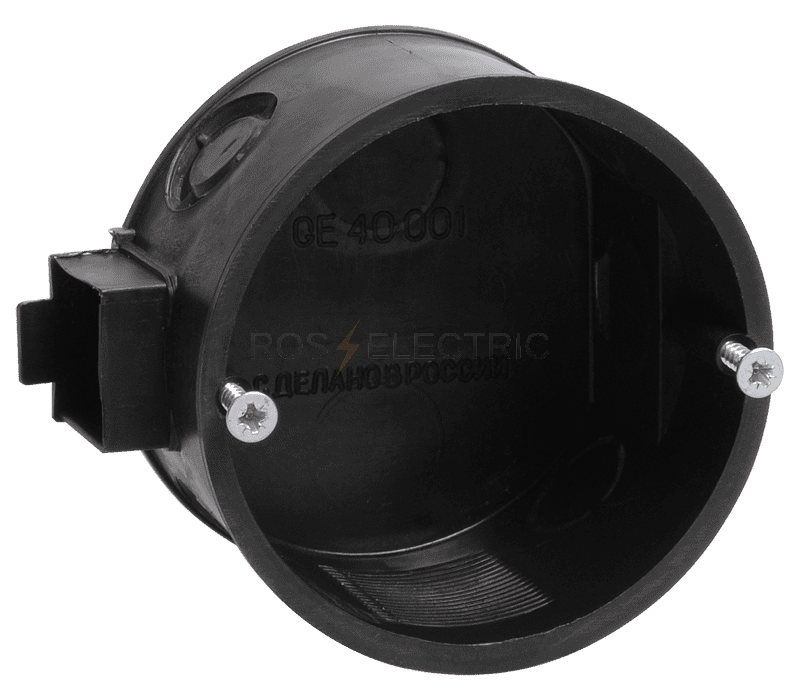

Коробка КМ40001 установочная для тв.стен d63x40мм (с саморезами)
Коробки монтажные установочные предназначены для установки электрических розеток, выключателей, приборов и других электрических изделий. Установочные коробки выпускаются для полых и твердых стен.
Изделия и артикулы монтажных коробок для открытой установки:
UKO10-050-050-020-K01 Коробка КМ41206-01 распаячная для о/п 50х50х20мм белая (с контактной группой)
UKO10-050-050-020-K34 Коробка КМ41206-04 распаячная для о/п 50х50х20мм сосна (с контактной группой)
UKO10-075-075-020-K01 Коробка КМ41212-01 распаячная для о/п 75х75х20мм белая (с контактной группой)
UKO10-075-075-020-K32 Коробка КМ41212-02 распаячная для о/п 75х75х20мм слоновая кость (с контактной группой)
UKO10-075-075-020-K21 Коробка КМ41212-03 распаячная для о/п 75х75х20мм светлое дерево (с контактной группой)
UKO10-075-075-020-K34 Коробка КМ41212-04 распаячная для о/п 75х75х20мм сосна (с контактной группой)
UKO10-075-075-020-K24 Коробка КМ41212-05 расп. для о/п 75х75х20мм дуб (с конт.гр)
UKO10-100-100-029-K01 Коробка КМ41219 распаячная для о/п 100х100х29мм белая(с контактной группой)
UKO10-100-100-044-K01 Коробка КМ41222 распаячная для о/п 100х100х44мм белая(с контактной группой)
UKO11-100-100-050-K41-44 Коробка КМ41233 распаячная для о/п 100х100х50мм IP44 (RAL7035, 6 гермовводов)
UKO11-100-100-050-K41-55 Коробка КМ41234 распаячная для о/п 100х100х50мм IP55 (RAL7035, 6 гермовводов)
UKO11-085-085-040-K41-44 Коробка КМ41235 распаячная для о/п 85х85х40мм IP44 (RAL7035, 6 гермовводов)
UKOZ11-070-070-040-K41-44 Коробка КМ41236 распаячная для о/п 70х70х40мм IP44 (RAL7035, 4 гермоввода, защелкивающаяся крышка)
UKO11-075-040-000-K41-44 Коробка КМ41237 распаячная для о/п d75х40мм IP44 (RAL7035, 4 гермоввода)
UKO10-150-110-070-K41-44 Коробка КМ41241 распаячная для о/п 150х110х70мм IP44 (RAL7035, 10 гермовводов)
UKO10-150-110-070-K41-55 Коробка КМ41242 распаячная для о/п 150х110х70мм IP55 (RAL7035, 10 гермовводов)
UKO11-190-140-070-K41-44 Коробка КМ41243 распаячная для о/п 190х140х70мм IP44 (RAL7035, 10 гермовводов)
UKO11-190-140-070-K41-55 Коробка КМ41244 распаячная для о/п 190х140х70мм IP55 (RAL7035, 10 гермовводов)
UKO10-190-140-120-K41-44 Коробка КМ41245 распаячная для о/п 190х140х120мм IP44 (RAL7035, 10 гермовводов)
UKO10-190-140-120-K41-55 Коробка КМ41246 распаячная для о/п 190х140х120мм IP55 (RAL7035, 10 гермовводов)
UKOZ11-100-100-050-K41-44 Коробка КМ41255 распаячная для о/п 100х100х50мм IP44 (RAL7035, 6 гермовводов, защелкивающаяся крышка)
UKO11-150-110-085-K41-44 Коробка КМ41261 распаячная для о/п 150х110х85мм IP44 (RAL7035, гладкие стенки)
Артикулы и наименования монтажных коробок для полых стен:
UKG10-065-040-000-M Коробка КМ40021 установочная d65х40мм для полых стен (с саморезами, металлические лапки)
UKG10-065-040-000-P Коробка КМ40022 установочная d65х46мм для полых стен (с саморезами, пластиковые лапки)
UKG11-092-092-040-M Коробка КМ41021 распаячная 92х92×45мм для полых стен (с саморезами, метал. лапки, с крышкой )
UKG11-092-092-045-P Коробка КМ41022 распаячная 92х92×45мм для полых стен (с саморезами, пластиковые лапки, с крышкой )
UKG01-080-040-000-M Коробка КМ41024 распаячная d80х40мм для полых стен (металлические лапки, с крышкой )
UKG11-172-096-045-P Коробка КМ41026 распаячная 172х96×45мм для полых стен (с саморезами, пластиковые лапки, с крышкой )
Артикулы и наименования монтажных коробок для твердых стен:

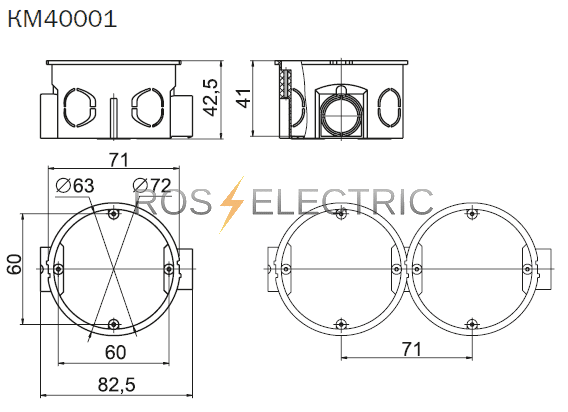

UKT10-063-040-000 Коробка КМ40001 установочная для тв.стен d63x40мм (с саморезами)
UKT10-065-040-000 Коробка КМ40002 установочная для тв.стен d65x40мм (с саморезами)
UKT11-092-092-040 Коробка КМ41001 распаячная для тв.стен 92x92x45мм (с саморезами, с крышкой)
UKT01-080-040-000 Коробка КМ41004 распаячная для тв.стен d80x40мм (с крышкой)
UKT01-070-030-000 Коробка КМ41005 распаячная для тв.стен d70x30мм (с крышкой)
UKT11-172-096-045 Коробка КМ41006 распаячная для тв.стен 172x96x45мм (с саморезами, с крышкой)
UKA-1 Канал-соединитель КМ43002 для установочных коробок (для коробки КМ40022)
Монтаж установочных коробок
Монтаж установочных коробок необходим для крепления электро-установочных изделий (розетки, выключатели) в стенах. Коробки могут иметь разнообразные формы: круг, овал, прямоугольник, квадрат; Разные размеры могут быть выполнены из различных материалов. Некоторые виды могут соединяться блочно образуя один элемент.
Перед монтажом установочных коробок, необходимо убедиться, что она подходит к розеткам и выключателям по размеру. Установочные коробки выпускаются разных диаметров, форм и размеров (частые диаметры 60мм, 63мм, 65мм, 68мм, 70мм и очень редко 75мм). Если размер будет намного больше, то розетка или выключатель не сможет в ней закрепиться в распор и будет в ней шевелиться и выпадать, а если размер будет мал то розетка или выключатель туда просто не уместиться учтите сразу что там где то внутри еще необходимо спрятать кусок провода(так называемое запосное кольцо) на тот случай если кончик обломится. В зависимости от пластика, коробки могут иметь разную жёсткость, лучше выбирать коробку установочную, у которой немного помягче, тогда лапка крепления розеток или выключателей сможет сильней зацепиться за стенку коробки установочной и зафиксироваться там. Для некоторых видов коробок, которые могут соединяться в единый блок могут
выпускаться соединительные элементы. В которых могут быть образованы дополнительные каналы для проброса провода в соседнею установочную коробку. Межцентровое расстояние таких установочных коробок как правило около 71мм. Закрепить установочную коробку для розетки или выключателя в кирпичной или бетонной стене можно посадив её на алебастр или еще некоторые электрики дополнительно закрепляют коробку на дубель-саморез к стене. Но если все правильно сделать то алебастр будет держать так крепко что вынуть розетку из коробки не повредив розетку почти нереально. Алебастр следует разводить малыми порциями так как он очень быстро схватывается, если есть время то можно посадить на плиточный клей тоже будет держать не хуже. Данное дополнение неплохо выручает при креплении розеток так как вилки не всегда вынимаются из розетки за саму вилку иногда некоторые умудряются дергать за провод идущий к вилке в таком случае иногда розетка вырывается из стены. В полых стенах или стенах из гипсокартона розетки или выключателя можно закрепить использовав установочную коробку для полых стен.
Крепежная лапка установочной коробки для полых стен
На таких коробках имеются специальные лапки пластмассовые либо металлические которыми коробка крепится за заднею часть листа или полой стены. Для этого в полой стене на выбраном месте сверлиться отверстие специальной коронкой под нужный диаметр
.Существуют разные производители установочных коробок есть достаточно громкие имена такие как Шнайдер Электрик(Schneider Electric), легранд, гуси(gusi), elso но от имени честно говоря мало что меняется хотя встречаются и исключения .Также уж коли речь зашла об коробках вам наверняка потребуется ознакомиться со статьей Установка розеток и Как выбрать розетку
СКРЫТЫЙ УСТАНОВОЧНЫЙ ВЫКЛЮЧАТЕЛЬ ДЛЯ СКРЫТОЙ ПРОВОДКИ С ОПОРНЫМ КОЛЬЦОМ
Изобретение относится к установочному выключателю для закрытой проводки с приборным блоком и опорным кольцом. Скрытый установочный выключатель (1) с приборной вставкой (3) и опорным кольцом (24) содержит приборную вставку (3), имеющую камеру (15) под провод защитного заземления для образования контактного зажима (14) провода защитного заземления. В камере может находиться контактная пружина, контактный зажим провода защитного заземления имеет пружинный разъединитель. Техническим результатом является повышение безопасности. 5 з.п. ф-лы, 5 ил.
1. Скрытый установочный выключатель (1) с приборной вставкой (3) и опорным кольцом (24), отличающийся тем, что приборная вставка (3) имеет камеру (15) под провод защитного заземления для создания контактного зажима (14) провода защитного заземления. 2. Установочный выключатель (1) по п.1, отличающийся тем, что для контактирования по меньшей мере двух электрических линий в камере (15) под провод защитного заземления расположены контактная пружина (16) и камера (17) контактной пружины, причем камера (15) под провод защитного заземления имеет по меньшей мере два вводных отверстия (18) линий и контактный зажим (14) провода защитного заземления имеет пружинный разъединитель (10). 3. Установочный выключатель (1) по п.1, отличающийся тем, что опорное кольцо (24) имеет контактную планку (25), которая входит в камеру (15) под провод защитного заземления, образуя электрический контакт. 4. Установочный выключатель (1) по п.3, отличающийся тем, что контактная планка (25) опорного кольца входит через щель (11) приборного блока (3) в камеру (15) под провод защитного заземления. 5. Установочный выключатель (1) по п.1, отличающийся тем, что приборная вставка (3) состоит из верхней части (7) выключателя с защитной камерой (9) и цоколя (20) выключателя с цокольной камерой (21), при этом защитная камера (9) и цокольная камера (21) образуют вместе камеру (15) под провод защитного заземления. 6. Установочный выключатель (1) по п.5, отличающийся тем, что защитная камера (9) и цокольная камера (21) соединены между собой посредством фиксирующих средств блокировки (12, 22).
Изобретение относится к установочному выключателю для скрытой проводки с приборным блоком и опорным кольцом и может, в общем, найти применение в установочных выключателях для скрытой проводки, кнопочных/клавишных переключателях для скрытой проводки и светорегуляторах для скрытой проводки.
Как правило, скрытый (т.е. расположенный под штукатуркой или внутренний) установочный выключатель не имеет собственного контактного зажима провода защитного заземления для проводки провода защитного заземления от соединительной линии через выключатель к лампе, так что соединение от соединительной линии к лампе должно осуществляться через свободный соединительный зажим. Следовательно, при монтаже скрытого установочного выключателя в приборной розетке скрытой проводки может случиться, что состоящая из электропроводного металла крепежная распорка может повредить токоведущую линию, вследствие чего существует, в частности, опасность передачи на опорное кольцо низкого потенциала (L-Potential), то есть переменного напряжения 230 В.
Задача изобретения состоит в том, чтобы предложить скрытый установочный выключатель с опорным кольцом, который обеспечивает лучшие свойства в отношении электрической безопасности.
Эта задача согласно изобретению решается за счет скрытого установочного выключателя с приборной вставкой и опорным кольцом, при этом приборная вставка содержит камеру под провод защитного заземления для создания контактного зажима провода защитного заземления.
Получаемые благодаря изобретению преимущества, в частности, в том, что при использовании предложенного скрытого установочного выключателя он позволяет просто включить опорное кольцо в цепь защитного заземления. Таким образом обеспечивается проводка защитного заземления от соединительных линий через выключатель к лампе, так что впредь исключается соединение от соединительной линии к лампе посредством свободного соединительного зажима.
Целесообразные варианты осуществления изобретения приводятся в зависимых пунктах формулы изобретения.
Ниже изобретение поясняется на основе представленных на чертежах примеров осуществления. При этом показаны:
Фиг.1 — вид в перспективе скрытого установочного выключателя (не показаны центральный диск, балансирный рычажок переключения и защитная рамка),
Фиг.2 — вид в перспективе цоколя выключателя,
Фиг.3 — вид в разрезе контактного зажима провода защитного заземления,
Фиг.4 — вид с задней стороны скрытого установочного выключателя,
Фиг.5 — вид в перспективе скрытого установочного выключателя в подетальном представлении.
На фиг.1 показан вид в перспективе скрытого установочного выключателя (без центрального диска, балансирного рычажка переключения и защитной рамки). Скрытый установочный выключатель 1 имеет приборную вставку 3 по меньшей мере с одним балансирным рычажком 8 переключения. Приборная вставка 3 соединена общеизвестным образом с опорным кольцом 24 (несущая пластина). Для монтажа скрытого установочного выключателя 1 в обычной, имеющейся на рынке приборной розетке скрытой проводки предусмотрены две общепринятые, расположенные одна напротив другой, крепежные распорки 4, которые приводятся в действие, то есть могут быть затянуты или отпущены при помощи установочных винтов 5 (см., например, фиг.2).
Приборная вставка 3 скрытого установочного выключателя 1 состоит из верхней части 7 выключателя и из цоколя 20 выключателя и содержит контактный зажим 14 провода защитного заземления, который расположен в камере 15 под провод защитного заземления. Эта камера 15 под провод защитного заземления состоит из
• защитной камеры 9 верхней части 7 выключателя приборной вставки 3 и
• цокольной камеры 21 под цоколь 20 выключателя приборной вставки 3.
При соединении верхней части 7 выключателя и цоколя 20 выключателя защитная камера 9 и цокольная камера 21 соединяются среди прочего, образуя камеру 15 под провод защитного заземления. При этом фиксирующее средство 12 (например, планка) защитной камеры 9 и фиксирующее средство 22 (например, фиксирующий выступ) цокольной камеры 21 входят в зацепление друг с другом. Для приведения в действие контактного зажима 14 провода защитного заземления (отсоединение включенной в розетку электрической линии) контактный зажим 14 провода защитного заземления имеет отформованный на камере 15 под провод защитного заземления пружинный разъединитель 10.
На фиг.2 показан вид в перспективе цоколя включателя. В этом виде заслуживает внимания, в частности, цокольная камера 21 цоколя 20 включателя, в которой помещены камера 17 контактной пружины и контактная пружина 16. Далее, можно видеть фиксирующее средство 22 цокольной камеры, выполненное в форме фиксирующего выступа, а также крепежные распорки 4 вместе с установочными винтами 5.
На фиг.3 показан разрез по контактному зажиму провода защитного заземления скрытого установочного выключателя 1. В этом разрезе следует обратить внимание, в частности, на электрическое контактирование между контактным зажимом 14 провода защитного заземления и опорным кольцом 24. Для этого электрического контактирования опорное кольцо 24 содержит контактную планку 25, которая проходит сквозь щель 11 в верхней части 7 выключателя (соответственно, в целом в приборной вставке) и отверстие камеры 15 под провод защитного заземления, создавая электрический контакт между камерой 17 контактной пружины и контактной пружиной 16. Стрелкой А обозначено направление ввода электрической линии в камеру 15 под провод защитного заземления. При помощи контактной пружины 16 введенная электрическая линия как введена в электрический контакт, так и зажата. Создается электрическое соединение от электрической линии через контактный зажим 14 провода защитного заземления к опорному кольцу 24. При нажатии на пружинный разъединитель 10 контактная пружина 16 отделяется от электрической линии, вследствие чего осуществляется отсоединение и удаление электрической линии из камеры 15 под провод защитного заземления.
На фиг.4 показан вид сзади скрытого установочного выключателя, в котором, в частности, представляют интерес (по меньшей мере) два расположенных рядом друг с другом выполненных для ввода электрических линий вводных отверстия 18 камеры 15 под провод защитного заземления, соответственно цокольной камеры 21 контактного зажима 14 провода защитного заземления. Далее, можно видеть необходимые контактные зажимы 6 выключателя приборной вставки 3 (например, для реализации положения «Выключено», схемы включения/выключения ламп из нескольких мест, схемы последовательного включения или перекрестного включения) и опорное кольцо 24 скрытого установочного выключателя 1.
На фиг.5 показан вид в перспективе скрытого установочного выключателя 1 в форме подетального представления, при этом можно видеть балансирный рычажок 8 переключения, опорное кольцо 24 с контактной планкой 25, верхнюю часть 7 выключателя с защитной камерой 9, пружинный разъединитель 10, планкообразное фиксирующее средство 12 и цоколь 20 выключателя с цокольной камерой 21, фиксирующее средство 22 и контактную пружину 16,камеру 17 контактной пружины как прокладываемые в камере 15 под провод защитного заземления электрические средства контактирования. При монтаже опорного кольца 24 на приборной вставке 3 контактная планка 25 опорного кольца автоматически входит через упомянутую выше щель 11 в зацепление с электрическими средствами контактирования (контактный зажим 14 провода защитного заземления/камера 15 под провод защитного заземления) камеры 15 под провод защитного заземления.
Перечень позиций на чертеже
1 скрытый установочный выключатель
3 приборная вставка
4 крепежная распорка
5 установочный винт
6 контактные зажимы выключателя
7 верхняя часть выключателя
8 переключающий балансирный рычажок
9 защитная камера для контактного зажима провода защитного заземления
10 пружинный разъединитель для контактного зажима провода защитного заземления
11 щель для введения контактной планки
12 фиксирующее средство
14 контактный зажим (штепсельный зажим) провода защитного заземления
15 камера под провод защитного заземления, образованная защитной камерой 9 и цокольной камерой 21
16 контактная пружина
17 камера контактной пружины
18 вводные отверстия линий контактного зажима провода защитного заземления
