Почему мигает светодиодная лампа

Почему мигает светодиодная лампа

Написать эту небольшую заметку я решил потому, что на просторах интернета не нашел похожих решений. Решение опробовано на практике, но для подсветки, где применяется светодиод. Чаще всего, в выключателях для подсветки применяют неоновые лампы. Но в последнее время все больше используются светодиоды. Типовая схема подсветки в выключателе выглядит так:

Диоды VD1, VD2 и резистор R1 находятся внутри выключателя. Диод пропускает ток только в одном направлении. В квартирах ток имеет переменное направление и через светодиод протекает только половина периода тока, другая половина грузит его в обратной полярности. Для диодов величина приложенного к ним напряжения обратной полярности ограничена. Для светодиодов значение этого напряжения составляет единицы вольт. Поэтому для включения светодиода в сеть 220 В его нужно обезопасить от большой величины обратного напряжения. В схемах подсветки последовательно со светодиодом включается обычный диод, у которого величина обратного напряжения составляет не менее 400 В. Все опасное для светодиода напряжение падает на этом диоде. Резистор нужен для ограничения тока, протекающего через светодиод.

Схема включения светодиодной лампы и выключателя со светодиодной подсветкой:

Драйвер, показанный на рисунке, обычно расположен в корпусе лампы (в цоколе). Он нужен для стабилизации тока, питающего светодиод (или светодиоды) лампы.

Как работает подсветка?

Когда выключатель разомкнут, ток течет от фазы по цепи светодиода через нагрузку (драйвер светодиода). При замыкании выключателя он шунтирует цепь подсветки – светодиод не светится. Весь ток идёт через замкнутые контакты выключателя.

Почему лампа при разомкнутом выключателе мигает? Выключатель разомкнут, ток течет по цепи подсветки через драйвер. И этого тока хватает, чтобы в драйвере лампы входные ёмкости зарядились до величины минимального напряжения, при котором он способен работать. Поэтому драйвер выдает в лампу ток, которого хватает для свечения светодиодов. Лампа вспыхивает, от этого емкости разряжаются, и лампа снова гаснет, затем процесс повторяется. Для светодиодных ламп 220 В мощностью до 5 Вт очень распространен драйвер BP3122.

Способы решения проблемы.

Самый простой способ решения – исключить из цепи подсветку. Разобрать выключатель и удалить из него подсветку.

Еще один вариант – это параллельное подключение к каждой лампе конденсатора или резистора. Недостаток данного решения в том, что конденсатор или резистор нужно включать параллельно каждой лампе. Резистор должен иметь мощность не менее 0.5 Вт, да и конденсатор на 400-600 В не совсем маленький.

И третий вариант – уменьшение тока в цепи светодиода подсветки с помощью резистора. Если в цепь подсветки последовательно включить сопротивление, ток в цепи создаст падение напряжения на этом сопротивлении, тогда входные емкости не смогут зарядиться до напряжения, необходимого для включения драйвера. Конечно, при этом уменьшится и ток в цепи подсветки, и светодиод будет светить тусклее, но это практически незаметно. Зато ток в цепи подсветки течет небольшой, поэтому можно поставить резистор меньшего размера (0.25 Вт). И не нужно подключать резистор к каждой лампе.

Можно подобрать величину дополнительного сопротивления путем включения подстроечного резистора и увеличивать сопротивление, пока лампа не перестанет мигать. Например, взять резистор сопротивлением 1 МОм, припаять к нему провода и включить в разрыв цепи подсветки. При увеличении сопротивления лампа сначала станет мигать реже затем перестанет вообще.

Внимание! При подборе резистора будьте осторожны, т.к. выключатель включен в цепь опасного для жизни напряжения 220 В! Снятие и установку выключателя следует проводить при отключенной сети!

В моем случае лампа переставала мигать при сопротивлении около 180 кОм. Значит нужно взять небольшой запас и выбрать ближайший резистор из стандартного ряда, например 220 кОм. Измененная схема подсветки выглядит так:

Хрен знает как объяснить.. от чего мигает выключенная лампа ляминиесцентная

светильник, две колбасу по 60 см, одна мигает с левого боку раз в 10-15 сек, выключатель разумеется выключен.
Эт от чего.

выключатель со светодиодом?

так точно
з.ы. так и знал.

Я на этих граблях уже танцевал. Все выключатели поменял обратно на простые.

Ну вы блин даёте (с) . а я уже про Николя вспомнил, электромагнитную напряженность.

Если энергосберегающая лампа мигает после выключения, одним из способов решения проблемы это подключить параллельно лампе дополнительное сопротивление (резистор)Резистор должен быть мощностью 2 Вт и номинальным сопротивлением 50 кОм. Стоимость такого резистора — копейки, примерно 10 руб. Приобрести его можно в любом радиолюбительском магазине.На нормальную работу ламп этот резистор ни как не влияет, но при отключенном выключателе, то есть когда работает подсветка, этот резистор будет потреблять тот ток, который подзаряжает конденсатор в пусковой схеме лампы.

У меня выключенная спиральная энергосберегайка и с простым выключателем мигала примерно раз в минуту. А если рукой взяться, слабо светилась.
Оказалось, выключатель разрывал ноль, а не фазу и на лампе всегда было напряжение. Чудеса.

бля парни я хз, проводку закапывали за 7 лет до того как я вылупился, по этому чего прерывали я хз, а проверить мозгов не хватает.
варианты какие, рвать диоды или не поможет, ток замена?

взять обычный индикатор фазы (отвертка с лампочкой)
ткнуть в контакты выключателя и поглядеть пропадает свечение на выключателе или нет

вот не езло мне с этим прибор как то, тестером ни как?
но судя по то му что меня пестануло когда я там шарился, все же рвали фазу.

На » Ганзе » постов , естественно не читают , написал же решение для выключателя со светодиодной подсветкой . А по правилам электрики , выключатель и должен рвать фазу , дабы при замене лампочки током не уе6ал0 . Так то хорошая светодиодная лампа при , таком выключателе (выключатель ещё советский со светодиодом ) не моргает , а вот дешёвая энергосберегайка моргает .

Достаточно сковырнуть саму лампочку, скорее всего она там и была, а не как в новых — светодиод. Однако подсветка выключателя нужна — факт. Жду на пробу китайский, взял пока без вай-фая. жаль не подведен к выключателям ноль — тогда все много проще, а переделывать уже нет сил. буду думать.

да не я видел, но что то в падлу колхозить колхоз.

Ну вы хотите по-простому пути 😊)) Но так тоже можно 😊

Тут » два путя . » 😀 😀 😀 светодиод из выключателя выдереать то ж колхоз . Проще резистор поставить , тем более это просто .

хрен его там выковыряешь.

Не правда, маленькие кусачки — кусь и готово 😊

он утоплен на см в тело выключателя.

Да хоть на два, пусть там и сидит, кусать надо провод питания, он все одно выходит на контактные площадки.

дык не видать такого.

ага, нашол.
всё расписано

😀 😀 😀 А я чего предлагаю ? Такой же резистор , только » бахато » оформлен . 😛Но мы лёгких путей не ищем .

а другие читают ссылки подиагонали
главный элемент там кондёр, а не резистор.

😀 Главный элемент — то что дешевле . 😛

Китайцы к выключателю в комплект как раз кладут какой-то говеный кондер 😊

HARON

Китайцы к выключателю в комплект как раз кладут какой-то говеный кондер 😊

невидел ниразу, но может да. нужен гдет 250в х 0…22мкф, стоит копейки

Reiges

😀 Главный элемент — то что дешевле . 😛

Manowar

невидел ниразу, но может да. нужен гдет 250в х 0…22мкф, стоит копейки

Не вижу емкости.

для ленивых перенесу картинки.

варистор защита от перенапряжения, не особо нужен, резистор для разряда кондера, чтоб под напряжением не остался,

эта проблема только люминесценту присуща?
в принципе уже и лампы диодные куплены, жду когда эти сгорят.

диодные тоже мигают или в полнакала горят (дешовые)

А с диодными вариант резистора прокатывает? У меня диодные прожекторы на улице стоят, четыре штуки, и один из них моргает постоянно. Выключатели без подсветки были изначально, но все равно мигает. Правда выключатели «тоннельные», или как они там правильно называются, когда можно одним все лампы включить в начале корридора, а другим в конце выключить.

Да, наверно это более правильное название. Там видимо как то ток попадает в конденсатор лампы из-за схемы подключения.

может быть гдето утечка в проводах быть ещё.
даже мизерный ток накапливается в драйвере лампы( а в дешовых обычно стоит просто кондер) и когда набирается необходимое, лампа вспыхивает.

Я так и предполагал приблизительно, почему и заинтересовался вариантом с резистором. Искать утечку геморно, вся проводка спрятана и давно, до нее теперь фиг доберешься. Если резистор сработает с диодной дешевой лампой, то это гораздо более простой выход, чем звонить все подряд и искать утечку. Тем более что в электрике я баран бараном, кое -какие поверхностные знания есть, но не более.

была кстати похожая ситуацыя с програмируемым таймером от интер-м. ставил его давать сигнал на перекуры рабочим. подключил пожарные сиренки к выходам, а они щолкают от наводок.
тупо повесил параллельно лампочку на 40ват и улю )

У меня проходной выключатель, без всяких подсветок.
Лампа после отключения вспыхивает несколько раз. Видимо остаточное напряжение пробивает.
Думаю что дефект драйвера либо колбы.
А выключатели с подсветками – фигня, из всех вынул неонки и светодиоды.
Иначе с современными лампами эти конструкции не дружат.

Дело не в современности. ставлю одну лампу в люстру — мигает, две — мигает, три — мигает. а с четвёртой — уже нет.

Не наводки это, а ток через лед подсветку клавиш

да, чото я неправильно слово «наводки» употребил. сорри, пиян был.

Reiges
Ещё один , который постов на » Ганзе » не читает .

😀 😀 😀 А я чего предлагаю ? Такой же резистор , только » бахато » оформлен . 😛Но мы лёгких путей не ищем .

Безумству храбрых поем мы песню.(с)

п.с.новый выключатель без заморочек 2 еврика стоит. 😊

блин ну тут они все одинаковые типа, коридор блин.
киньте ссыль на хрень дешевую, балласт или что там. а то я тоже пьян.

бля, да не подлезть там писал же.
сверлом только, но коротнет боюсь.

как не подлезть? я тыщу раз так делал.
снимаешь клавишу и откусываешь ножку

Если менять выключатель не хочется, и вкручивать обычную лампочку — тоже, остаётся вариант подключения резистора (дополнительного сопротивления) параллельно лампе.

Номинальное сопротивление нужного резистора должно составлять 50 кОм, а мощность — 2 Вт. Стоит он недорого, и приобрести его можно в любом радиолюбительском магазине

В работе люстры резистор никак участвовать не будет, а в отключённом состоянии, когда включается подсветка выключателя, он будет потреблять ток, заряжающий конденсатор в лампочке.

Чтобы обеспечить достаточную безопасность этого решения, изолируйте резистор при помощи термоусадочной трубки. Подключить его можно в плафоне, распределительной коробке или у патрона лампы. И кусать ничего не надо .

выключатели — замена на выключатели-кнопки 2108

Уже не знаю куда распихивать выключатели.
Решил совместить приятное (красивое) с полезным, а точнее разместить вместо шести штатных выключателей восемь выключателей-кнопок типа 2108.

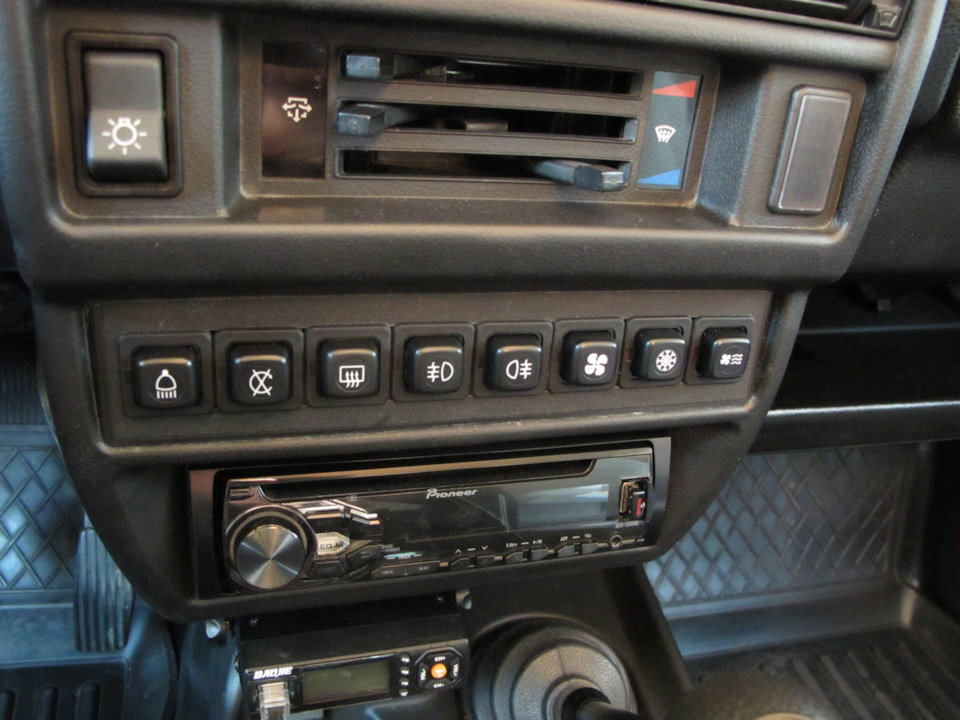

Сначала покажу что получилось, а потом как это делалось.

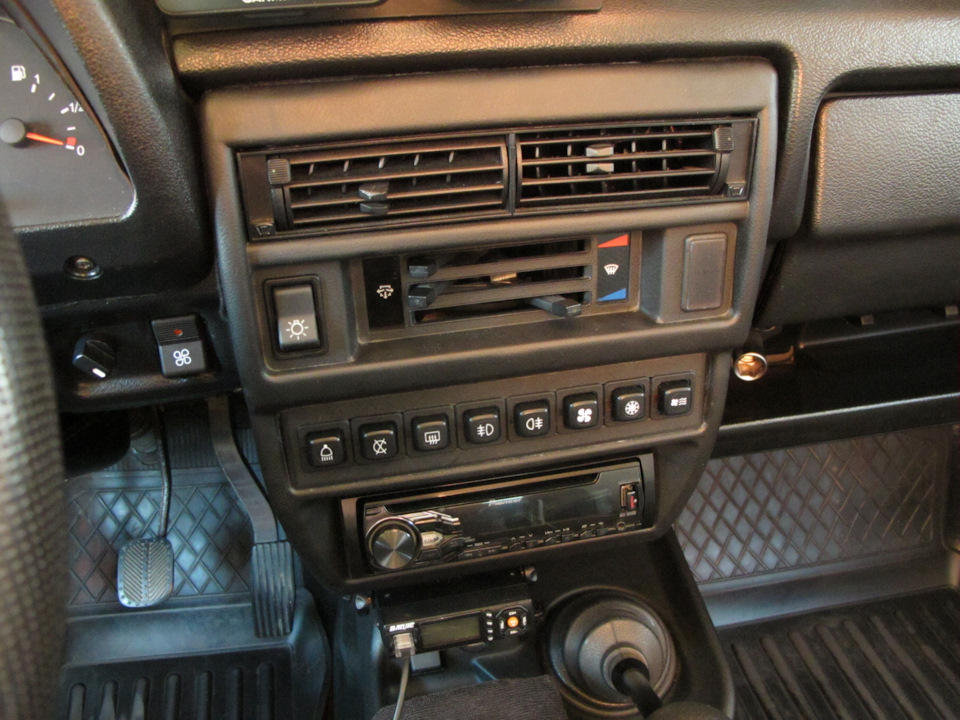

Вот.
🙂

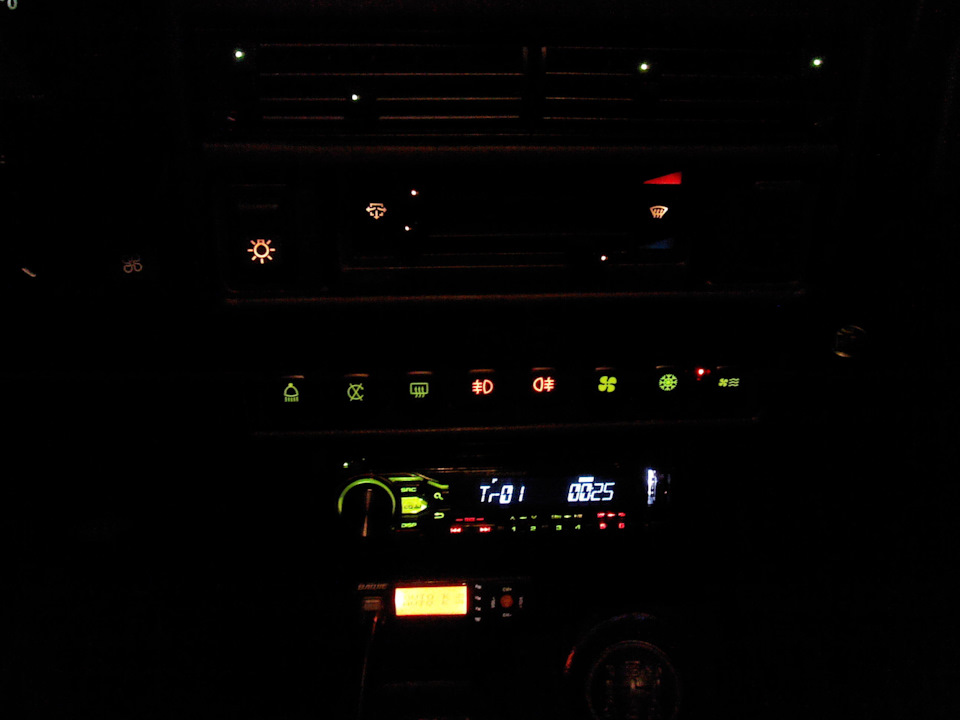

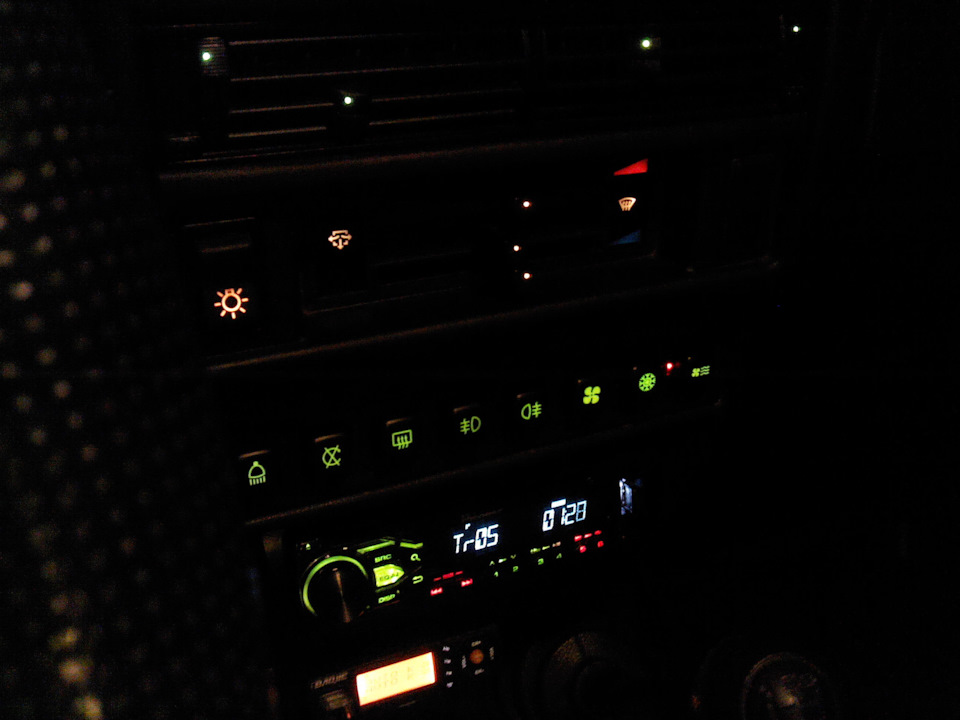

К сожалению фотоаппарат в темноте плющит, он не может схватить фокус и что-то с цветопередачей.
В реальности всё выглядит красивее.
🙂
Продолжаю.
Если не заморачиваться с пересветом, то особо сложностей нет.
В оригинале, выключатель в дежурном режиме горит тускло-зелёным и зажигается ярче тем же цветом когда его нажимают.
У меня же, была задумка сделать так, что бы при включении он загорался красным, что несколько осложнило задачу, но и сделало её более интересной.
По переделке подсветки расскажу ближе к концу записи.
.
Пока не забыл отмечу, что выключатели по контактам бывают двух видов.
С широкими контактами и подсветкой на 24V — для грузовичков и автобусов.
С узкими контактами и подсветкой на 12V — для легковых авто.
Размер корпуса и посадочные места абсолютно одинаковы.

Я принципиально не стал связываться с узкими контактами, не хотелось перепаивать кучу проводов под них.
Когда всё было готово я просто переставил фишки из старых разъёмов в новые.
.
Так как процесс изготовления предполагался не быстрый, а машина нужна каждый день, я не стал снимать старую бороду а купил новую, благо это не сильно дорого.

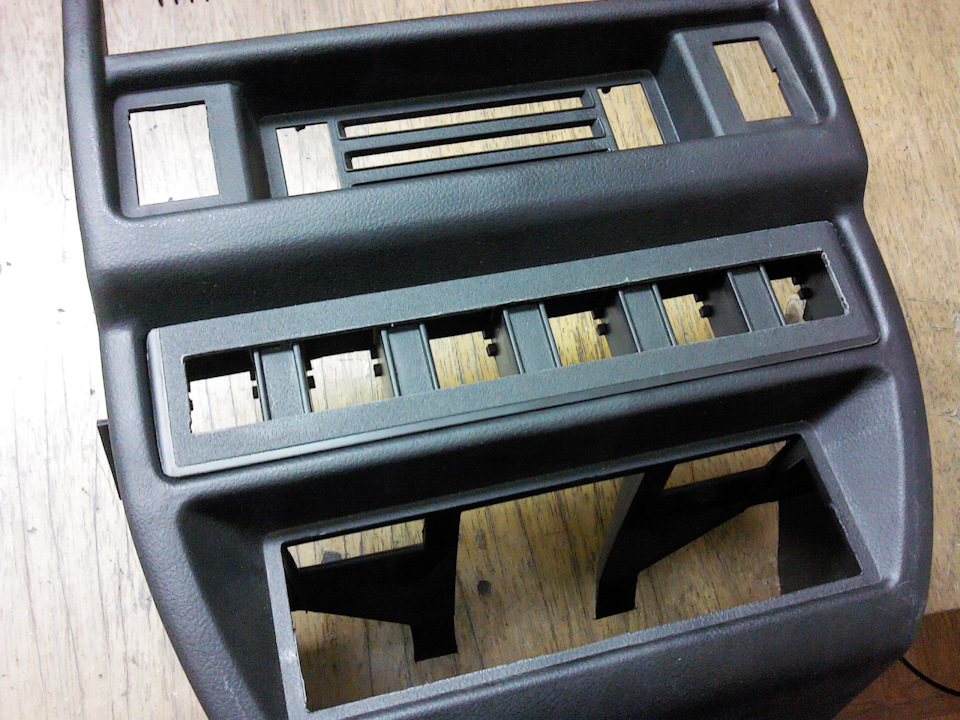

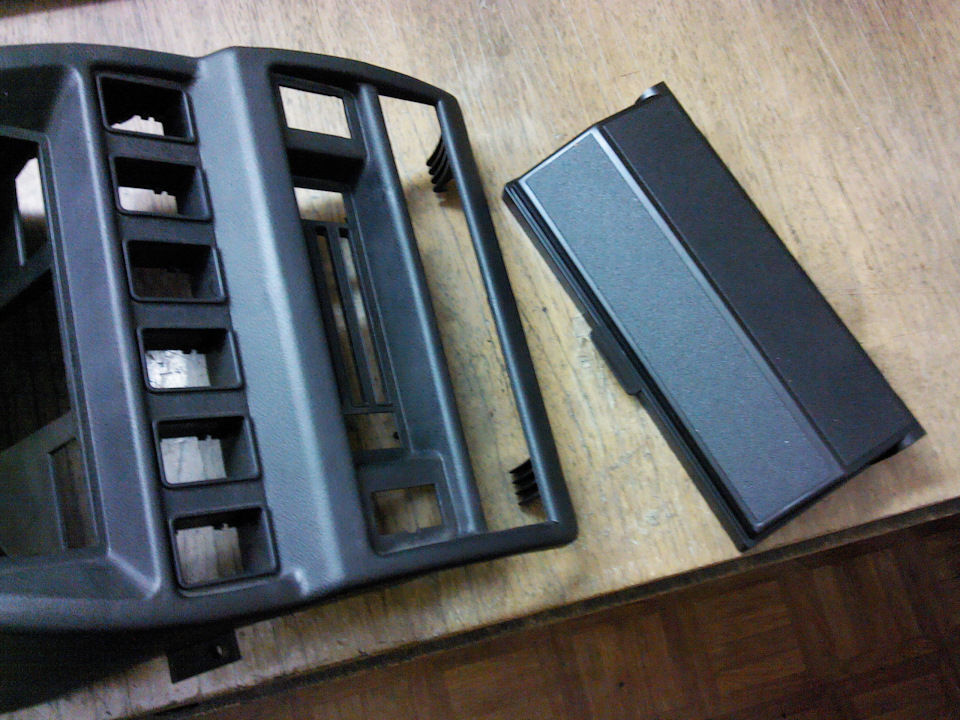

Для изготовления панельки под выключатели подошла крышка блока предохранителей 2107 (производство АВАР).

Длинна крышки очень точно подходит к длине углубления в бороде, где стоят старые выключатели.

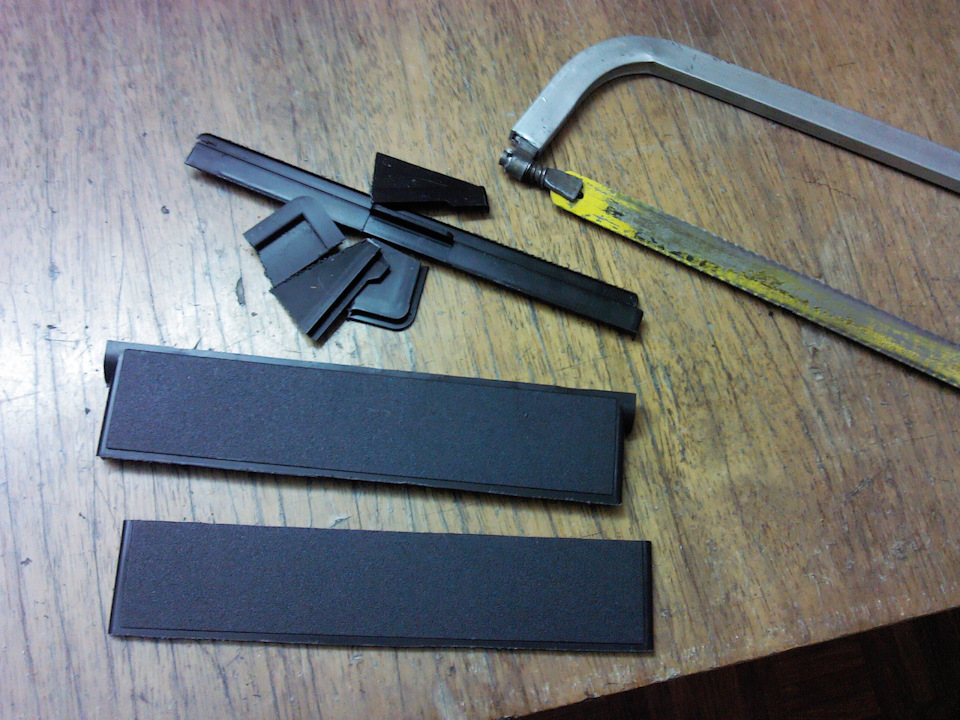

Аккуратно распилил крышку вдоль — получилось две заготовки (одна запасная на случай брака).

Убрал заусеницы и чуть чуть скруглил углы, что бы панелька идеально села куда нужно.

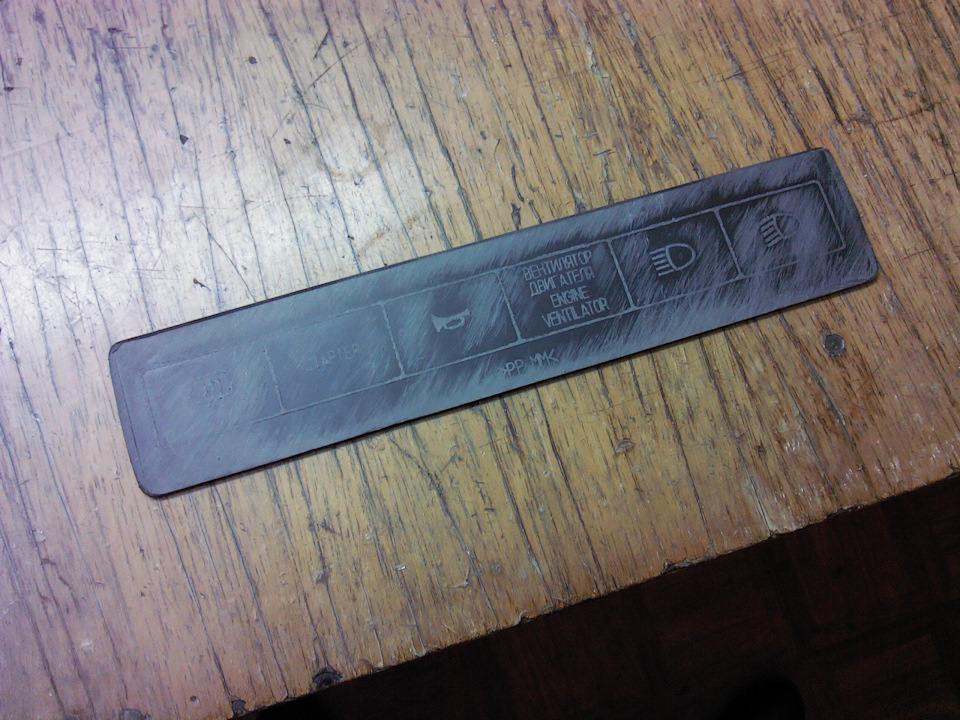

Так же, на задней поверхности панельки были сточены рисунки — необходима ровная поверхность для будущей приклейки.

Разметка была сделана под восемь выключателей-кнопок, установленных впритирку друг к другу.

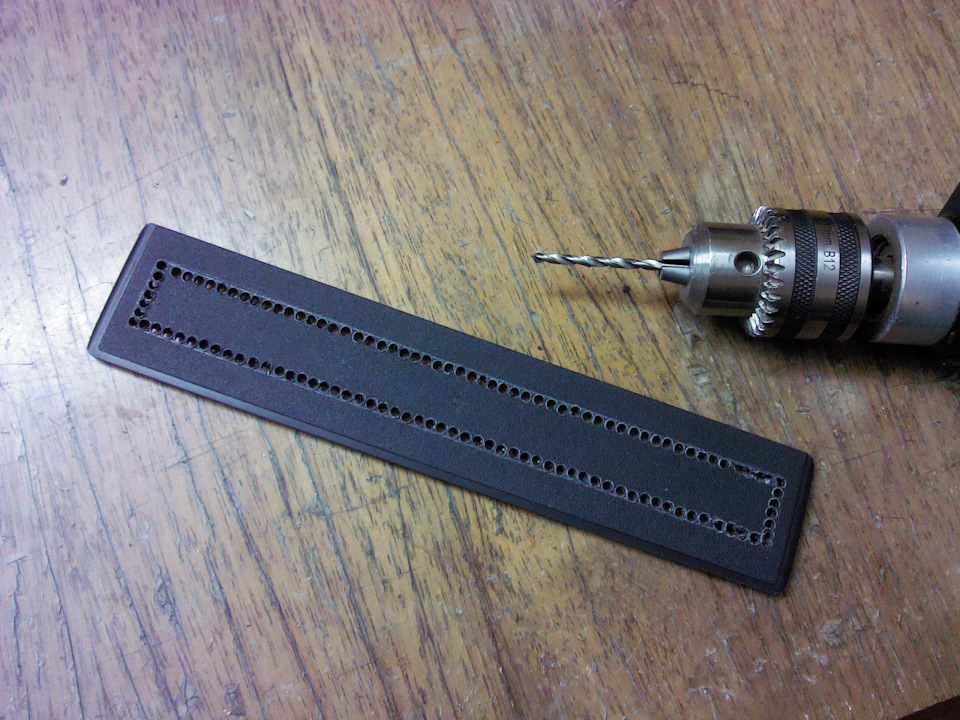

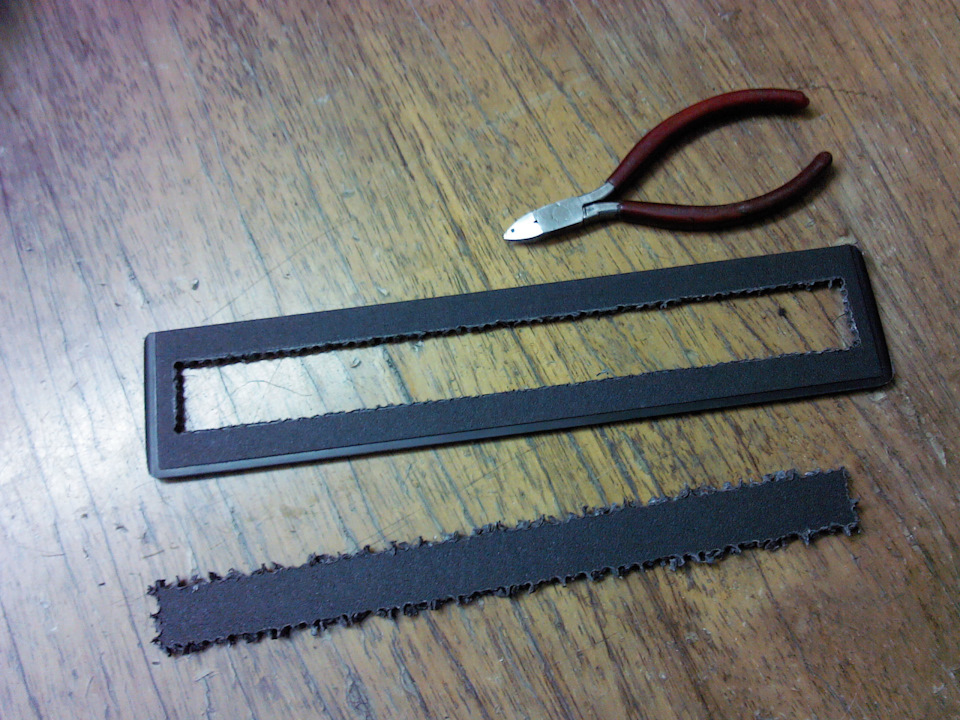

По старой дедовской технологии была сделана щель под выключатели.

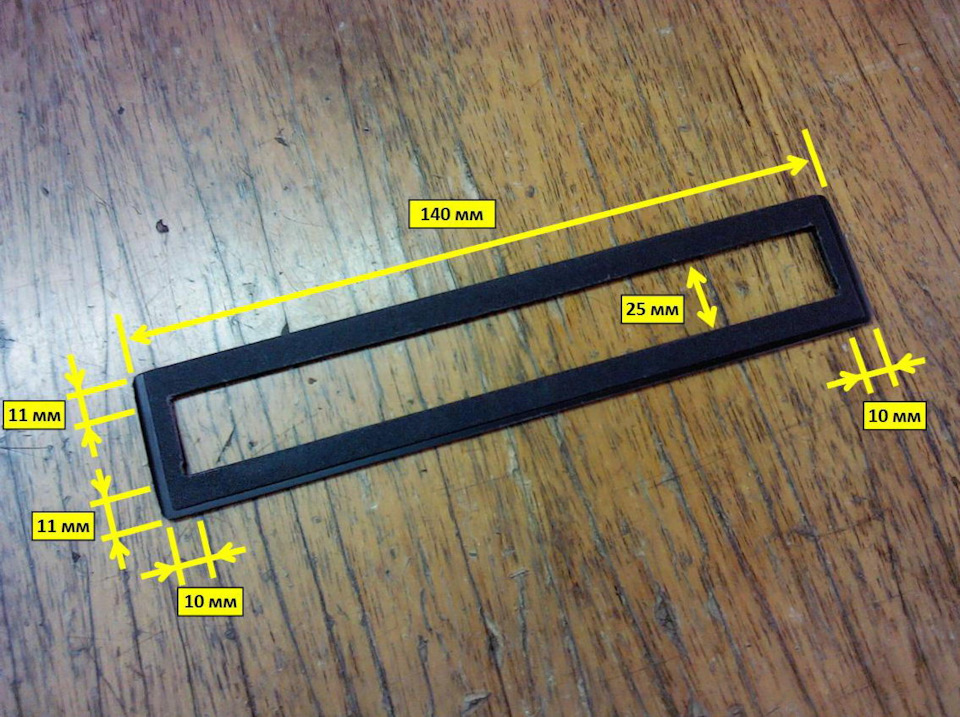

В моём случае размеры готовой панельки оказались вот такие.

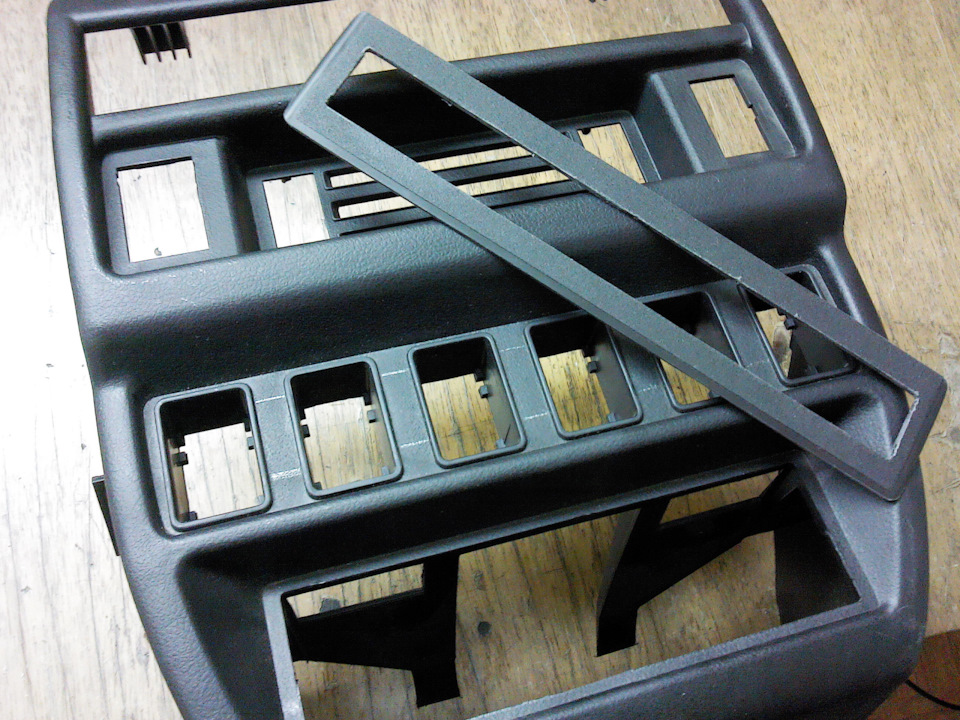

Готовая панелька была наложена на бороду и сделаны риски где нужно пилить бороду.

Обмотав тряпкой узкое полотно по металлу, что бы было удобнее держать, выпилил лишние перегородки в бороде.
Да, знаю, есть в природе держатели для такого полотна, но в данном случае удобнее и безопаснее для бороды (держателем можно покоцать) оказалось обмотать тряпкой.

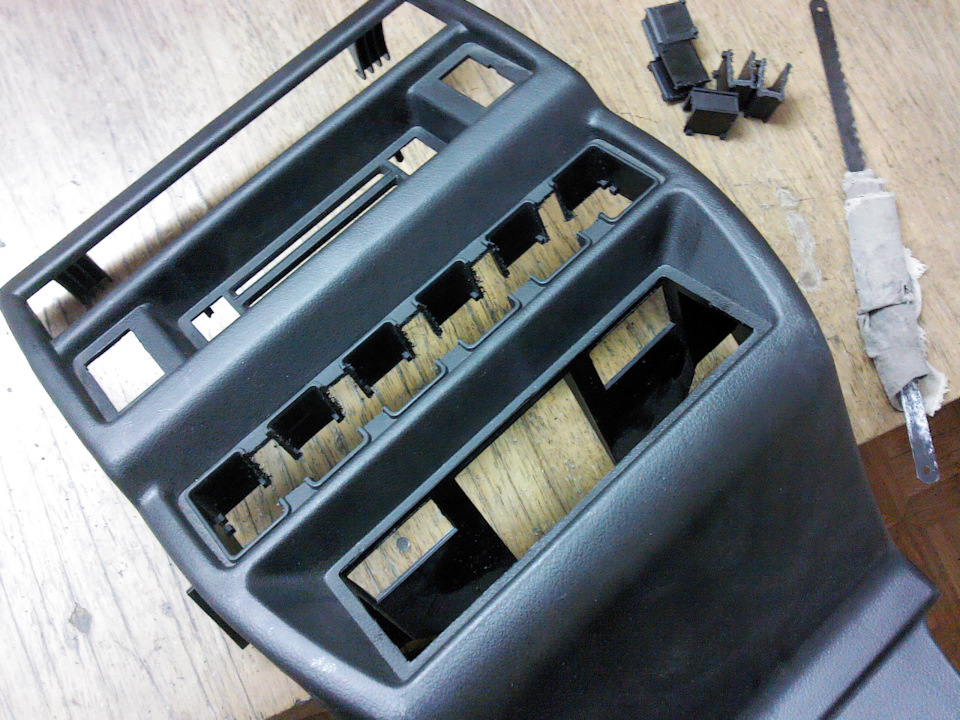

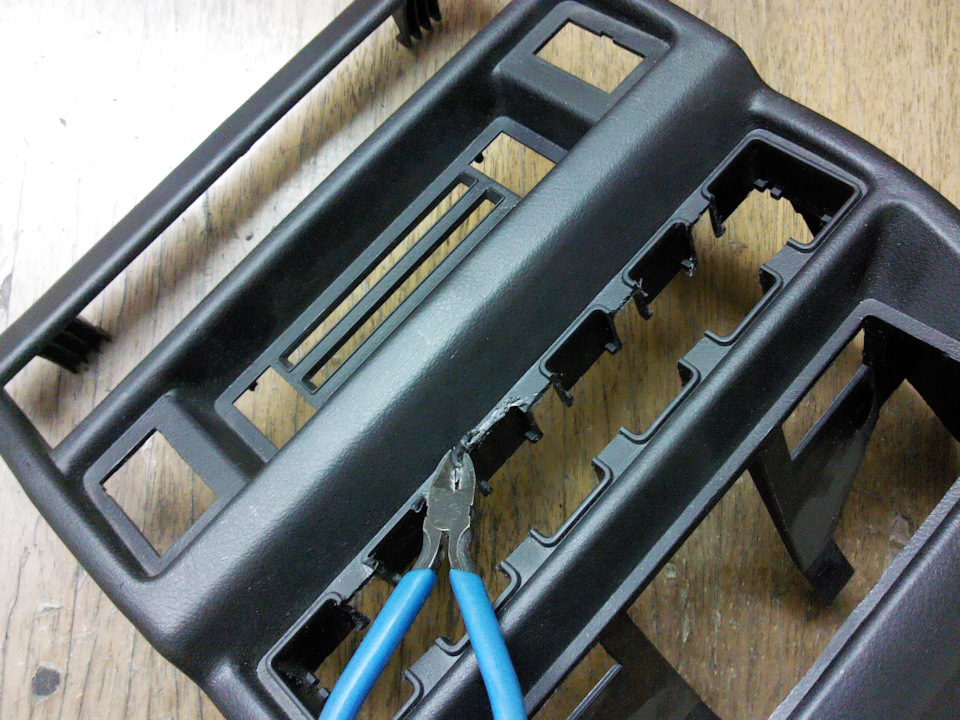

Дальше оказалось самое противное — убрать на бороде декоративные бортики под старые выключатели.
Нужно было сделать плоскую поверхность, что бы новая панелька хорошо приклеилась.
Пластик вязкий, не колется, кое как кусачками и ножом для бумаги убрал лишнее.

После пробной установки выключателей выяснился неприятный момент.
Так как перегородки были снесены, выключатели своими зажимами начали раздвигать щель ближе к центру и при сильном нажатии выпадать.
Не помогло даже то, что панелька была уже приклеена к бороде — всё равно чуть чуть раздвигало.

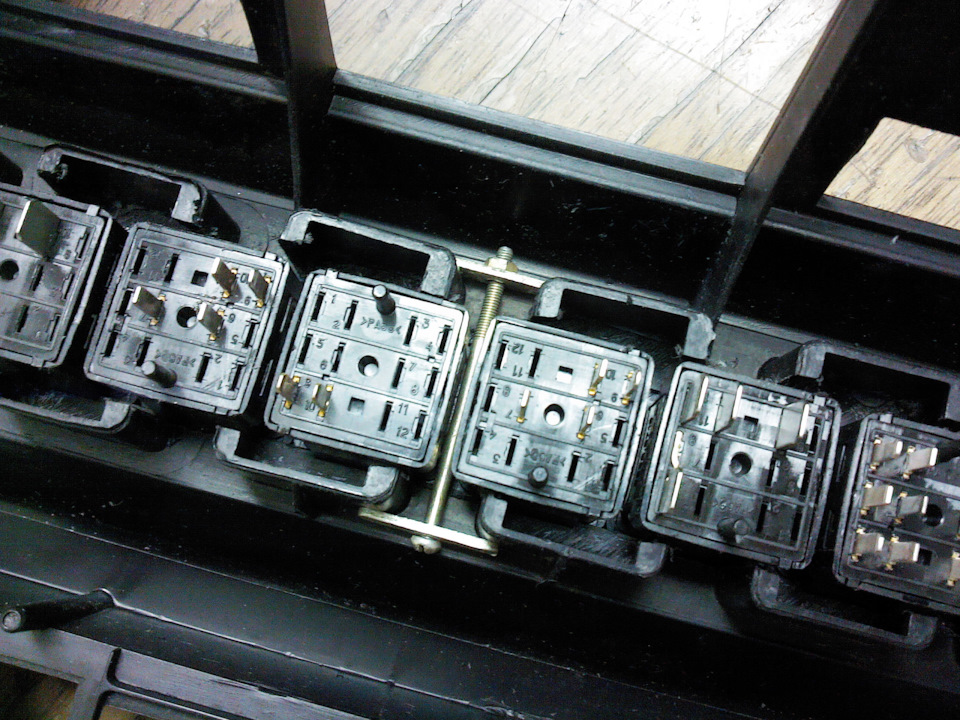

Пришлось делать стяжку из длинного болта и двух планок.
Хватило одного болта-стяжки по середине — проблема исчезла.

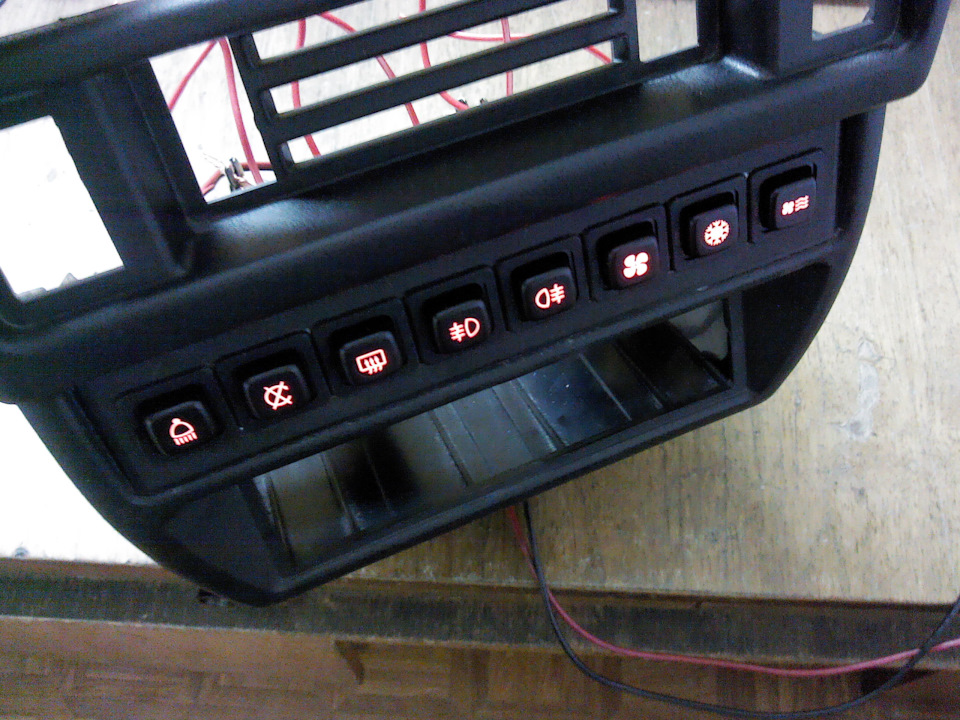

Пробное включение на столе, выключатели все включены — горят красным.

С выключателями кнопками была ещё одна небольшая заморочка.
У меня была пара с нужным мне рисунком, но нарисованным боком, не так как мне хотелось.
Пришлось разворачивать.
В пластиковой нажималке были сделаны пропилы идентичные заводским, но с других боков.

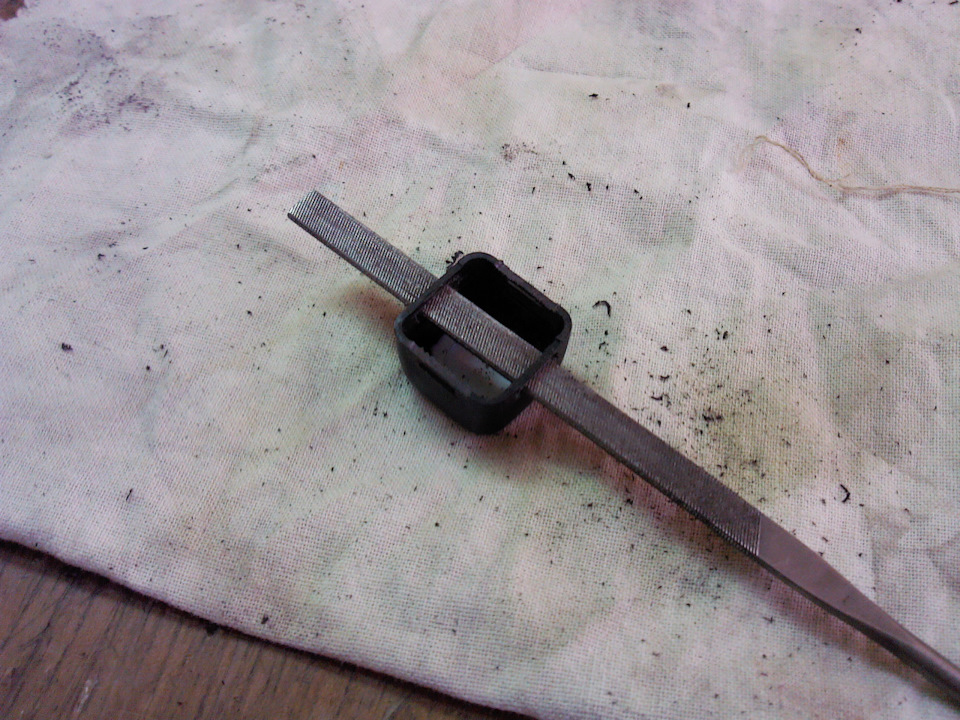

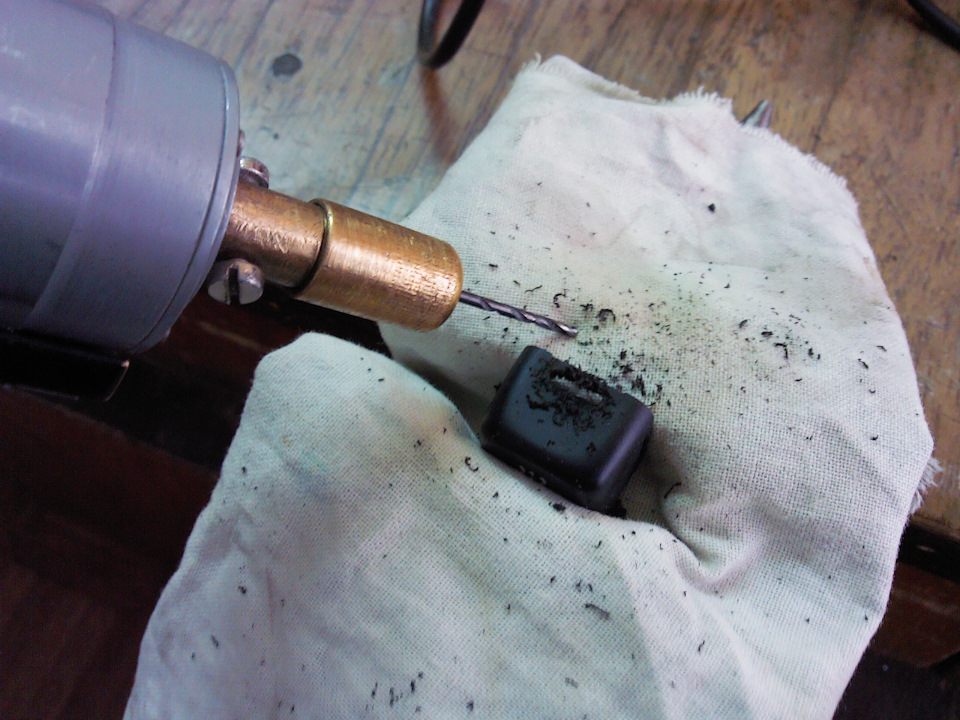

Работа ювелирная — сначала микродрелью черновой вариант, подом надфилем более точный.

Нажималки с новыми пропилами были установлены в штатные зажимы но уже с нужным мне направлением.
.
Как и обещал, теперь расскажу про переделку подсветки.
Многоконтактные выключатели я не рассматривал, потому были переделаны самые простые с подсветкой.
На пальцах это выглядит вот так.
Заводская подсветка организована на одном светодиоде, в дежурном режиме он светится тускло через резистор большого номинала, а при включении он же начинает светится ярче через резистор меньшего номинала.
При передеке, был добавлен второй (красный) светодиод и теперь при включении загорался именно он через свой резистор.

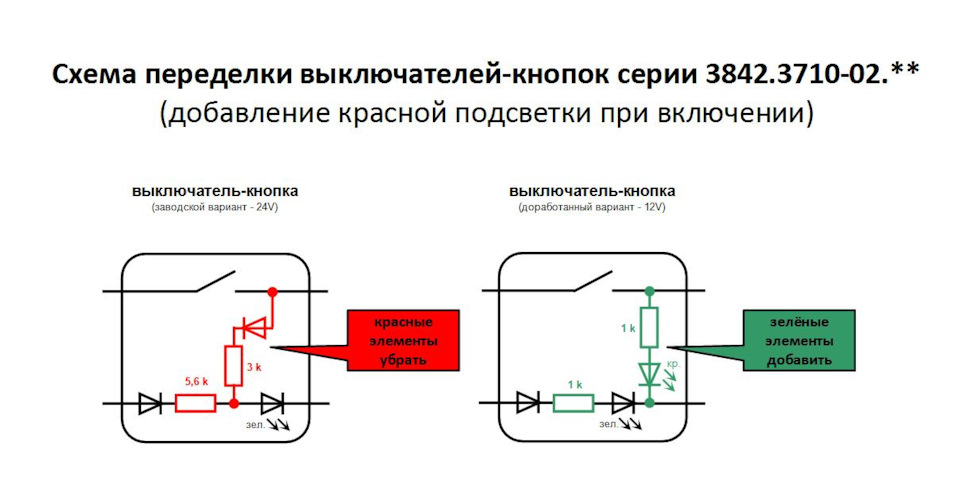

Переделка на схеме выглядит вот так.

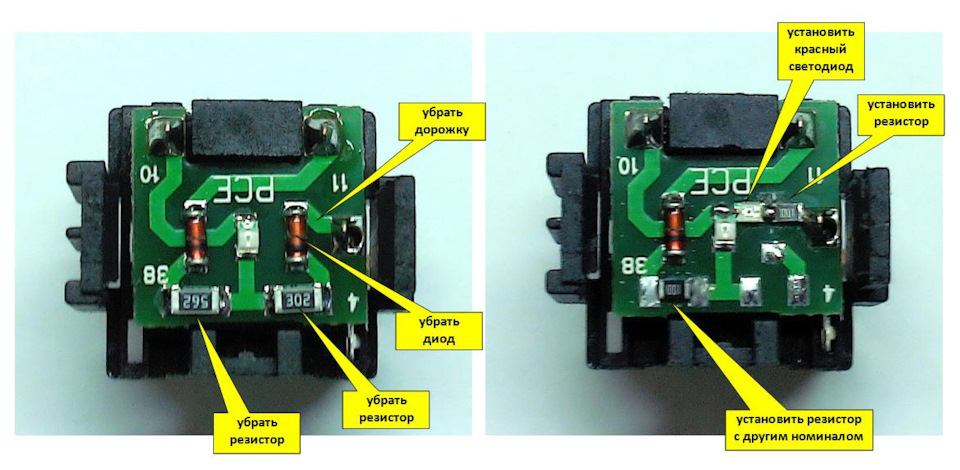

Переделка на плате выглядит вот так.

Отмечу, что номиналы резисторов у выключателей-кнопок на 12V и на 24V, разные:
выключатель 24V — 5,6 кОм (дежурный) и 3 кОм (рабочий)
выключатель 12V — 3 кОм (дежурный) и 960 Ом (рабочий)
Это я к тому, что если вдруг вы не найдёте выключатель-кнопку с необходимой пиктограммой на 12V, можно смело брать на 24V и либо впаять нужные резисторы, либо переставить пластиковую нажималку с рисунком с одного на другой — размеры идентичны.
.
Это ещё не всё.
🙂
Дежурная подсветка есть, подсветка включенного выключателя есть, а как быть с индикацией включения компрессора кондиционера?
На старом выключателе был встроенный в кнопку индикатор, на новых кнопках такого нет.
Можно конечно использовать красную подсветку, но не интересно, не наглядная она.
Лепить рядом с выключателем дополнительный индикатор тоже не хотелось, а вдруг мне приспичит что-то поменять местами, и что потом с дыркой делать.

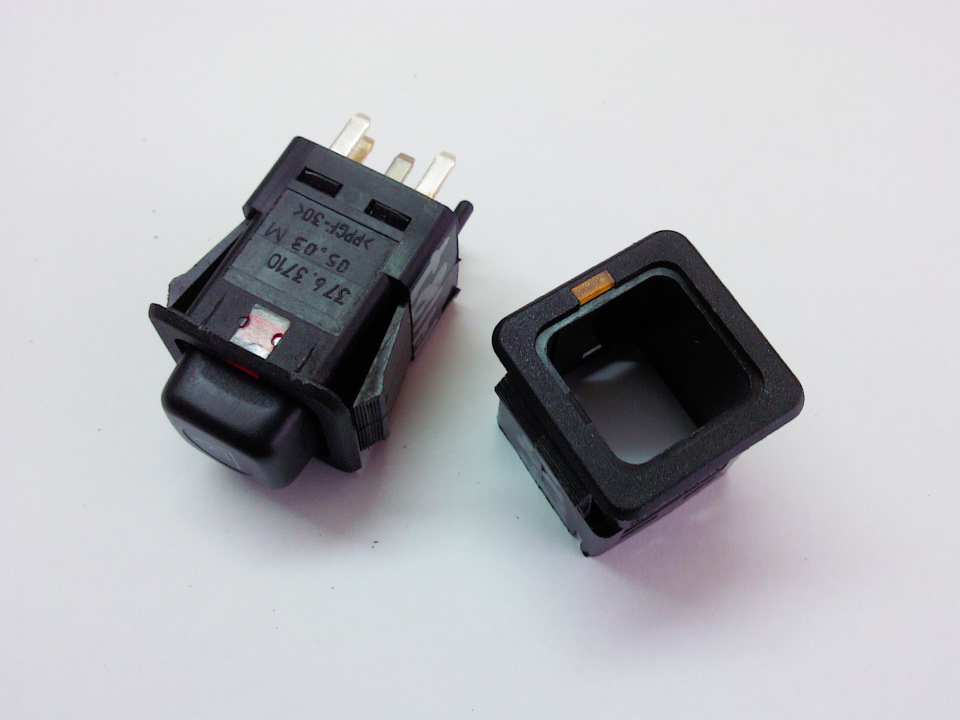

Вспомнил что видел серию таких же выключателей у которых в рамке встроен световод.

Не знаю куда они вставляются и как работают в оригинале, но я понял одно, что изнутри кнопки подсветить световод проблематично.
Пришлось импровизировать.

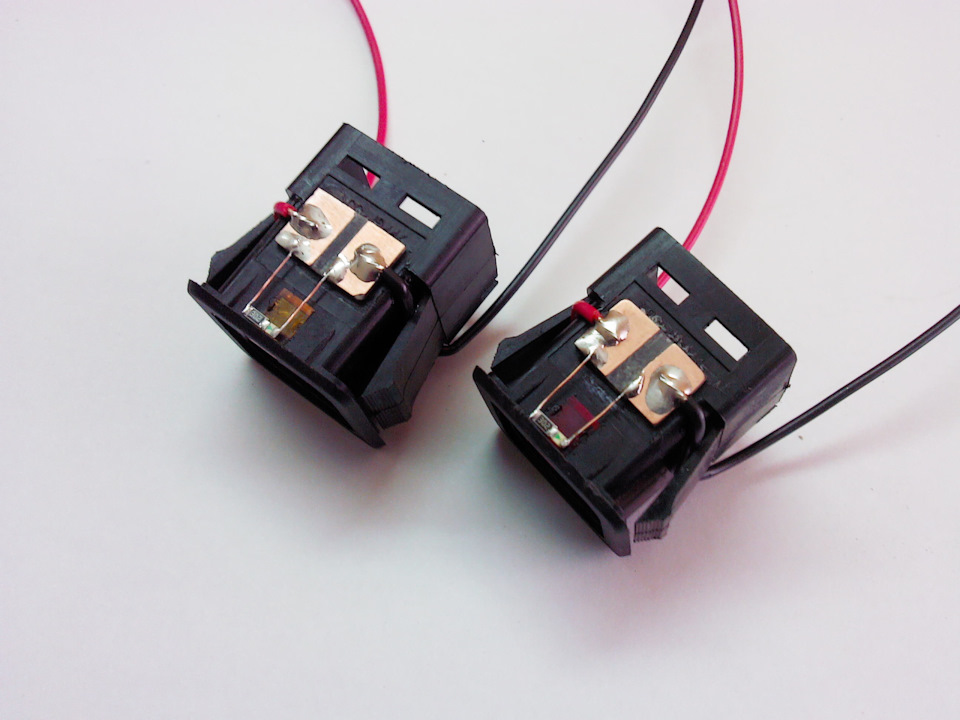

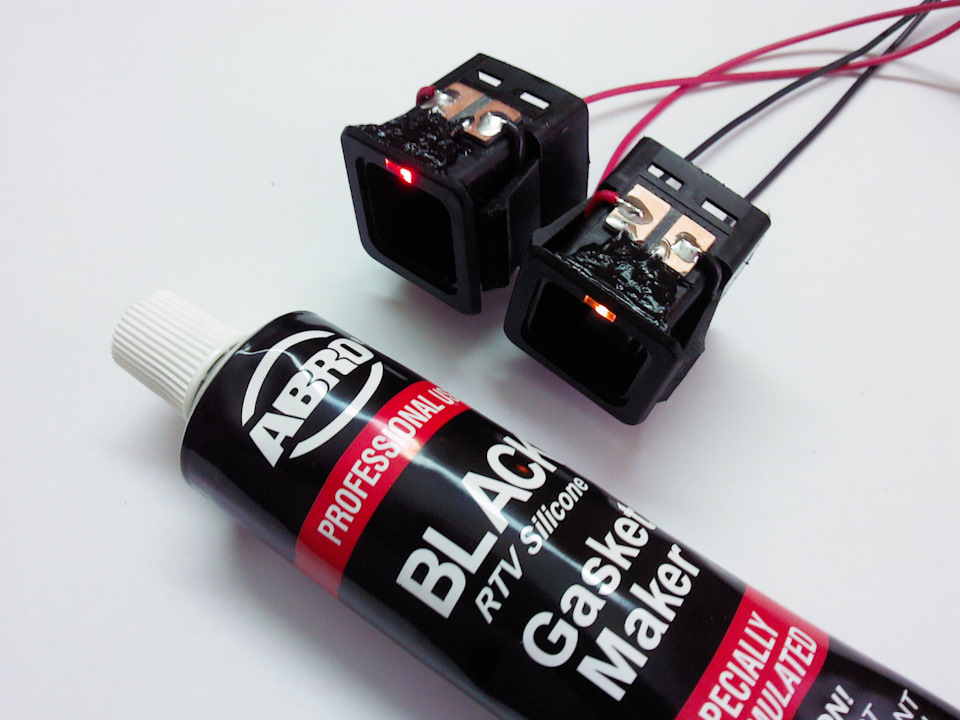

К рамкам кнопок были приклеены пластинки текстолита к которым припаяны провода — чтоб не вырвало.
К этим же пластинкам тоненькими проводами были приклеены SMD светодиоды и резисторы, так что бы светодиод находился напротив световода.

Потом сверху всё это было залито чёрным герметиком, чтоб не было паразитной засветки.

Поучилось хоть и не очень красиво, но вандалоустойчиво.
🙂

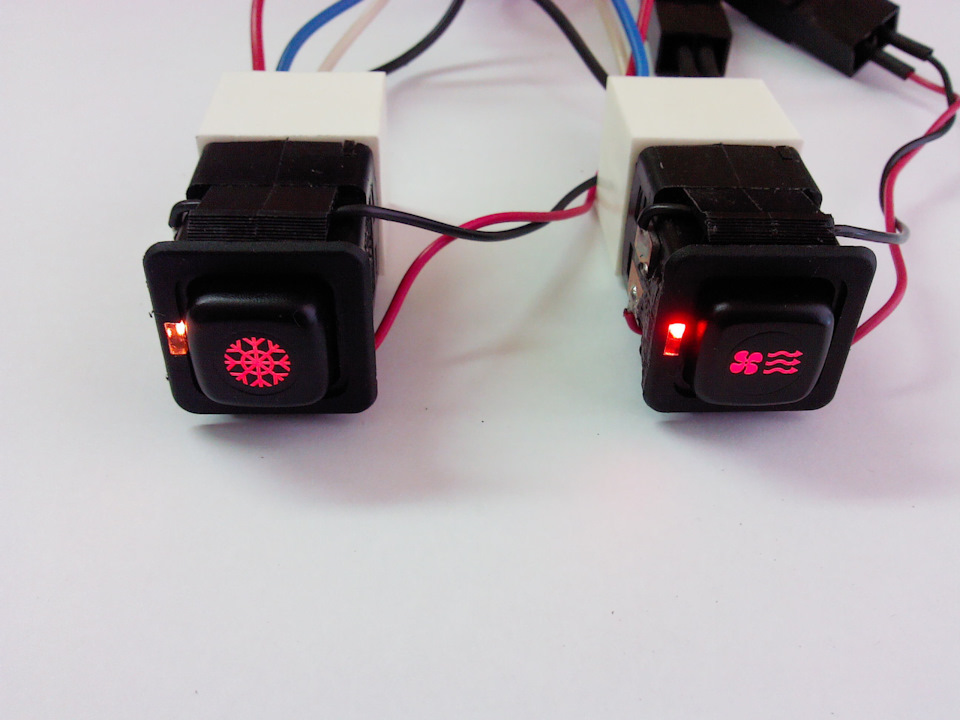

Проверил их на столе.

Внимание.
Такой вариант не подойдёт для идеально квадратного отверстия под выключатель-кнопку, так как на одной боковине кнопки прилеплен дополнительный светодиод и провода.
В моём случае щель под выключатели не имеет перегородок, потому ничего не мешало вставить доработанные выключатели.
.
Почему на фото две кнопки с дополнительной индикацией?
Как уже было сказано, одна для индикации запуска компрессора кондиционера.
Вторая нужна для индикации перегрева охлаждающей жидкости — ну это моя хотелка такая.
🙂
Цвета сделал разные, жёлтый и красный.
.
Вот так выглядит включенная дополнительная индикация.
День.

Выключатель с подсветкой: описание подключения, общие принципы работы и варианты современного дизайна (85 фото)

В каждом жилом и промышленном помещении присутствуют выключатели света. Для того чтобы в ночное время суток было проще обнаружить их, устанавливается специальная подсветка.

Но прежде чем приступать к рассмотрению схемы подключения выключателя с подсветкой, нужно разобраться с разновидностями выключателей.

Краткое содержимое статьи:

Разновидности выключателей

Выделяют следующие виды выключателей с подсветкой:

Клавишные. Характеризуются наличием одной или нескольких клавиш. Обладают достаточно простой конструкцией, легко устанавливаются и обслуживаются. Имеют доступную цену.

Проходные. Отличительной чертой таких выключателей является способ их монтажа: они устанавливаются на разных стенах в комнате, но подключают только один источник света. Бывают одинарными, двойными, тройными.

Как правило, установка такого типа выключателей осуществляется в длинных коридорах, в многоэтажных домах, а также в больших по площади зданиях. К примеру, включить свет можно с одной стороны большой столовой, а выключить – с другой.

Кнопочные. Выделяются тем, что вместо клавиш на выключателе присутствуют кнопки. Кнопки бывают абсолютно разных форм, круг, квадрат, прямоугольник, в детских комнатах даже создают на заказ выключатели, где в качестве кнопки выступает какой-то мультяшный или сказочный герой. В большинстве случаев, для изготовления таких выключателей используется качественный пластик или нержавеющая сталь.

Ниже можно ознакомиться с фото представленных видов выключателей с подсветкой.

Что касается того, как выбрать лучший выключатель из представленных видов, то здесь стоит детально ознакомиться с отзывами пользователей прибора и проконсультироваться у профессионального электрика.

Схема устройства прибора

Представленный прибор разнится с обычным выключателем только наличием специального подсвечивающего индикатора, который может выступать в роли лампы неонового типа или же светодиода, содержащего ограниченный резистор.

Схема представленного прибора не содержит в себе никаких сложностей. Происходит подсоединение светодиодной лампочки к выводам выключателя.

Когда используя выключатель, выполняется отключение осветительного оборудования, происходит подключение светодиода через малое сопротивление лампы к нулевому кабелю, вследствие чего, загорается индикатор подсветки. Когда осветительный прибор включен, схема индикатора становиться закороченной и как результат, он гаснет.

Осветительный прибор не горит при включенном индикаторе, поскольку проходящего по системе тока, недостаточно для его работы.

Правильный монтаж

Если ранее не осуществлялся монтаж таких приборов, то нужно следовать представленной ниже инструкции как подключить выключатель:

Следует обеспечить цепь освещения. Для предотвращения возможного удара током, нужно измерить напряжение, для этого предпочтительнее всего использовать мультиметр или пробник.

В стене создается выемка, в которую выполняется монтаж и закрепление коробки выключателя. Если осуществляется замена старого оборудования, то изначально нужно его демонтировать.

С нового прибора нужно снять кнопку или клавишу и осуществить подсоединение силовых проводов. Вместе с этим, выполняется подключение выводов подсвечивающихся индикаторов.

Корпус прибора монтируется в уже закреплённую коробку, крепится он с применением специальных винтов. Выполняется активация сети и осуществляется проверка функционирования выключателя.

Если выполняется установка выключателя проходного типа, то нужно заранее обеспечить устройство проводки под два выключателя. В этом случае фаза подсоединяется ко второму выключателю, а с обратного конца выходят два кабеля, которые присоединяются к контактам первого выключателя. После этого, один из фазных проводов подключается к лампочке.

Создание выключателя с подсветкой своими руками

• Со стены удаляется выключатель.
• Из резистора и диода создается цепь (значение мощности составляет 2 Вт, сопротивления – 50 кОм). Чтобы собрать цепь необходимо воспользоваться паяльником.
• Полученная конструкция с применением паяльника, присоединяется к контакту выхода и входа.
• В корпус помещается диодная лампочка.
• Монтируется выключатель.

Недостатком изготовленного собственными руками прибора является отсутствие на его клавишах прозрачных панелей, вследствие чего придется самостоятельно высверливать окошки.

Эта работа является довольно трудоемкой и требует концентрации, поэтому если у вас нет времени и минимальных навыков электрики, то лучше всего будет приобрести прибор в специализированном магазине.

К тому же при отсутствии познаний в электрике, рекомендуется для установки выключателя пригласить профессионала – это избавит вас от лишних травм и стрессов.

Комбинирование ламп энергосбережения и выключателей с подсветкой

В большинстве случаев, если одновременно использовать лампы, сберегающие электрическую энергию и выключатель, содержащий в себе подсветку, возникает ряд довольно неприятных проблем. Самой распространённой проблемой является мигание лампы.

В данном случае, проблема заключается непосредственно в сберегающей энергию лампе, поскольку даже небольшого напряжения, который проходит через диод вполне достаточно для заряда конденсатора лампочки.

Как итог, возникает активация стартера и включается освещение. Представленное действие повторяется несколько раз, ровно до того момента, пока не возникнет перегорание осветительного прибора.

• Следует отказаться от сберегающих энергию лампочек и использовать классические лампочки накаливания, также в качестве замены можно воспользоваться галогенными приборами.
• Следует отказаться от подсветки.
• Осуществить монтаж дополнительного резистора.

Выключатели с подсветкой являют собой довольно удобное приспособление, поскольку с их помощью можно избежать многочисленного количества бытовых травм. Теперь не придется по несколько минут ощупывать стенку, чтобы найти выключатель, ведь подсветка избавит вас от этих поисков.
