Какое напряжение в телефонной линии связи

Какое напряжение в телефонной линии связи?

Современная цивилизация предоставляет большое разнообразие благ, облегчающих нашу жизнь. Среди них — мобильные телефоны и беспроводная связь. Они помогают нам слышать голоса родных и близких, друзей и знакомых на больших расстояниях, не используя в данном случае проводов. Однако сегодня всё-таки продолжают быть актуальными обычные стационарные телефоны. Хотя они большие и требуют подключения по специальным проводникам, данные устройства могут быть полезны дома при разряженном мобильнике или при желании поболтать, потратив на разговор малое количество денег (тарифы, как правило, в данном случае меньше). Если вы решили подключить такой телефон или просто интересуетесь данной темой, то следует узнать побольше информации о том, как проверить напряжение в телефонной линии.

Понятие напряжения

Прежде чем ответить на поставленный выше вопрос, следует разобраться с понятием напряжения. Оно представляет собой физическую величину, которая показывает работу электрического поля, совершаемую при перенесении электрического заряда от одной точки к другой. Она измеряется в вольтах (сокращённо «В» в русском варианте и V в английском).

Виды телефонной линии связи. Принцип работы

Телефонные линии связи делятся на два вида: аналоговые и цифровые. Первый существует уже с давних времён и активно используется в наши дни. Он относительно прост по функционалу, а также имеет устойчивые настройки (например, высота голоса или его громкость). Когда мы говорим в трубку, микрофон преобразовывает наши звуки в аналоговый сигнал, который с молниеносной скоростью отправляется по проводам в центральную телефонную станцию. Она оцифровывает полученные данные. В результате получается всё то же самое, что мы сказали, но только в обработанном и улучшенном варианте.

Благодаря таким действиям станция очищает голос от помех и прочих шумов, делая его качественнее. Затем сигнал вновь становится аналоговым и передаётся уже к тому устройству, по которому нас слушает другой человек. То есть, мы видим, что первый вид сигнала используется чаще, и как раз-таки именно он применяется в стационарных телефонах наших домов и квартир. Поэтому пришло время поговорить о напряжении в аналоговой телефонной линии. Мы узнаем обо всём необходимом: от базовых знаний до невероятных вещей, касающихся нашей темы.

Какое напряжение в телефонной линии связи?

Оно ничем не отличается от того, которое находится в обычных проводах электросети. Точнее, имеет различия только в своей величине. Напряжение в розетках, люстрах, бытовых приборах, выключателях и прочих устройствах равняется 220В. В телефонной линии оно гораздо меньше, поскольку от неё требуется совсем немного. Ей не нужно питать огромные электрокотлы или световые приборы. Требуется лишь передача звучания голоса на определённых расстояниях.

Поэтому нужно скорее ответить на главный вопрос: «Какое напряжение должно быть в телефонной линии?». Как правило, оно составляет 40-60В (в случае, если трубка лежит на телефоне). Когда на ваше стационарное устройство осуществляется звонок, напряжение начинает изменяться. Колебания могут достигать даже 120В. Напряжение в телефонной линии при поднятой трубке, наоборот, начинает резко понижаться. В этом случае оно равняется 6-12В, что своей величине достаточно невелико. Однако, если провод телефонной трубки имеет повреждения, и вы случайно прикоснётесь к нему, то можно получить достаточно неприятные ощущения.

Определяем напряжение телефонной линии самостоятельно

Возможно, вы когда-нибудь решитесь установить у себя дома стационарный телефон. Вполне вероятно, что он у вас уже есть, но по каким-то невыясненным причинам перестал работать или выполняет свои задачи очень плохо. В первом случае (чтобы подобрать подходящий аппарат) и последнем (чтобы грамотно выполнить ремонт) необходимо измерить напряжение в телефонной линии. Это можно сделать с помощью специального прибора, который называется вольтметр. Он подключается параллельно и указывает напряжение в виде цифр или с помощью стрелки. Обратите внимание, что данное устройство способно показывать величину напряжения постоянного тока (обозначается знаком «-«) и переменного (знак «

Читайте так же:
Как установить двойную розетку место одной

«). От вас потребуется узнать значение величины напряжения тока постоянного.

Узнаём значение необычными способами

Если у Вас нет вольтметра (что вполне возможно, т. к. это предмет не первой необходимости), то специально для данного случая опытные в этом деле люди придумали иные методы проверки напряжения в телефонной линии. Способ довольно забавный (по крайней мере, так кажется на первый взгляд), но очень практичный, легкий и удобный. Для его реализации потребуется хорошо известный овощ — это картошка. Да-да, именно картошка.

Корнеплод нужно разрезать пополам, затем воткнуть (желательно в сердцевину овоща) два конца зачищенного провода на глубину от одного до двух сантиметров. Расстояние между двумя оголёнными проводниками должно быть очень маленьким. Главное, чтобы они не соприкасались, в противном случае произойдёт замыкание сети. А с картошкой должны произойти следующие изменения. Вокруг проводника, который подключен к плюсовому полю, мякоть овоща немного позеленеет, а возле минусового образуется пена. Кроме того, сам провод со знаком «минус» станет тёмным. Это можно будет увидеть, когда вы его извлечёте из овоща.

Подключение нового телефона

Как уже говорилось выше, напряжение в телефонной линии обычно проверяется, когда следует установить новый аппарат или починить уже имеющийся. Поговорим сначала о подключении. Но перед тем как приступить к данному процессу, нужно рассмотреть основные виды телефонных розеток. Первый и самый распространённый вид — РТШК-4. Установка связи осуществляется таким образом: контакты розетки (к ним подключаются провода линии) должны совпадать с контактами вилки (к ним подключаются провода телефона).

Розетка 623K RJ-116P4C является более современным вариантом, однако также устаревшим. Она используется не только для установления телефонной связи, но и для обеспечения доступа в интернет. Два линейных проводника следует подключать, как правило, к зелёному и красному проводам.

Можно подключить телефон и без розетки, с использованием вилки RJ-11. Для этого нужно взять провод телефонной линии, зачистить его два контакта и вставить их в разъём RJ-11. Зажатие провода производится с помощью специальных клещей (кримперов) или вручную (например, простукиванием концом плоской отвёртки ламелей до необходимой глубины).

Ремонт телефона или телефонной линии

Рассмотрим второй случай, когда используется измерение напряжения в телефонной линии. Мы говорили, что к такой ситуации относится ремонт. Может случиться такая ситуация, при которой телефон по каким-то причинам прекращает работать. Тогда следует вызвать мастера: он исследует аппарат, найдет причину неисправности, быстро и оперативно всё починит. Ремонт можно выполнить своими силами. Здесь-то и помогают способы измерения напряжения телефонной сети. С их помощью легко определить, что конкретно вышло из строя. Возможно, сломался сам телефон. В этом случае напряжение будет в порядке. Если оно отсутствует, то, скорее всего, произошла поломка на линии связи. Тогда вам нужно проверить провод, который идёт к розетке или самому телефону, на предмет повреждения. В случае обнаружения неисправности провод следует заменить полностью или непосредственно в месте поломки.

Для чего ещё нужно знать напряжение телефонной линии связи?

Согласитесь, что вы проживаете в квартире или доме, напичканном современными средствами, девайсами и другими гаджетами. Все они так или иначе связаны с проводами, поскольку не могут работать без электричества.

Читайте так же:
Место под двойные розетки

Наверное, всё-таки полезно знать, какое напряжение имеет тот или иной проводник, поскольку мы пользуемся данными устройствами практически каждый день. Поэтому, если вы будете знать напряжение тока, проходящего во всех проводах, то очевидно, что сможете избежать опасности. Ведь большой электрический разряд способен доставить человеку немало неприятных ощущений в случае повреждения его носителя и соприкосновения с ним. А вот в иных ситуациях знания в данной области и твердая уверенность в неспособности провода по различным причинам ударить током помогут сохранить спокойствие и хорошее настроение.

В завершение

Таким образом, зная напряжение в телефонной линии связи, вы легко и просто сможете установить новый аппарат, починить старый, избегать соприкосновения с оголёнными проводниками. Также это неплохо расширит кругозор и эрудицию, и вы будете иметь возможность похвастаться перед своими друзьями необычными знаниями.

Подключение телефонной линии

В данном разделе описывается процедура подключения телефонного кабеля для передачи факса.

Способ подключения телефонной линии может различаться в зависимости от условий эксплуатации. Для подключения телефонного кабеля в соответствии с потребностями см. рисунки в данном руководстве.

Вставьте телефонный кабель в выемку на устройстве для надежной фиксации.

Примечание

Всегда используйте телефонный кабель, который поставляется вместе с устройством. Использование другого телефонного кабеля может привести к неправильной работе устройства.

Если не удалось выполнить передачу или прием факса, установите для параметра [Super G3] значение [OFF (ВЫКЛ.)].

Невозможно подключиться к линии ISDN напрямую. Чтобы осуществить подключение, используйте абонентский адаптер (TA) и выполните подключение к LINE-разъему устройства.

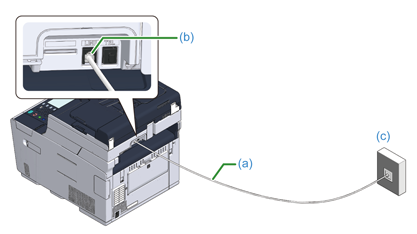

Подключение к линии связи общего пользования (только для факсов)

Подключите один конец прилагаемого телефонного кабеля (a) к LINE-разъему (b) устройства, а другой конец к линии связи общего пользования (аналог) (c).
Примечание

Не извлекайте заглушку TEL-разъема.

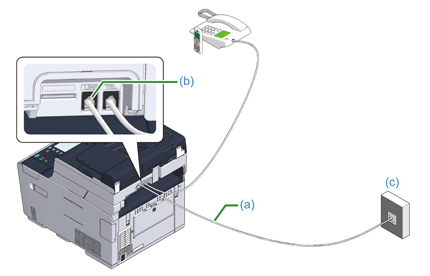

Подключение к линии связи общего пользования (при подключении телефона к устройству)

Подключите один конец прилагаемого телефонного кабеля (a) к LINE-разъему (b) устройства, а другой конец к линии связи общего пользования (аналог) (c).

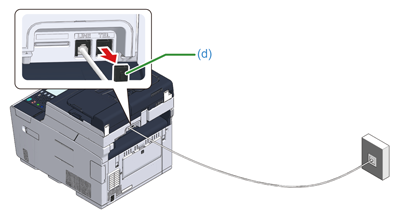

Снимите заглушку телефонного разъема (d).

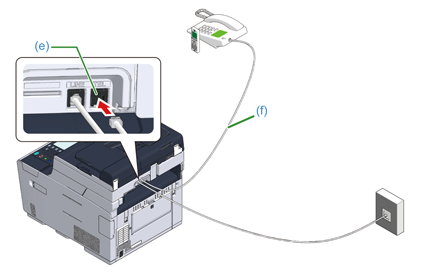

Вставьте телефонный кабель (f), подключенный к внешнему телефону, в TEL-разъем (e) устройства.

Телефон, подключенный к устройству, называется внешним телефоном.

Примечание

К устройству можно подключить только один телефон.

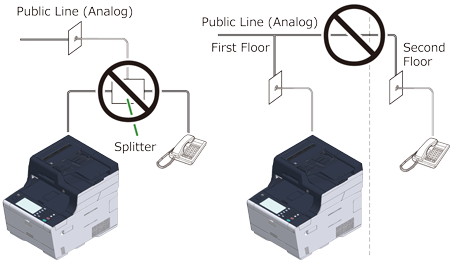

Не подключайте параллельно телефон к устройству. При параллельном подключении телефона к устройству, могут возникнуть следующие проблемы, которые приведут к ненадлежащему функционированию устройства.

Если поднять трубку телефона при параллельном подключении во время отправки или приема факса, изображение факса может быть повреждено, а также может возникнуть сбой соединения.

Если входящий вызов является голосовым, звонок на телефон может запаздывать или внезапно прерываться, а если входящий вызов является факсом, устройство не сможет принять факс.

При подключении телефона с включенной функцией факса перед использованием данную функцию необходимо выключить (отключить получение факса).

Заметка

В случае прямого соединения требуется отдельная установка. Свяжитесь с телефонной компанией.

Телефонная и сетевая (компьютерная) розетка.

Купил розетки Makel, на одной телефон+компьютер, на другой компьютер+резервное гнездо.
Из коридора в комнату придут две витые пары. Одна в первую розетку, другая во вторую. Как их соединить, какие цвета куда?

P.S. для полноты картины. Дом новый, провайдера никакого нет. В коридоре сделал небольшой вырез где будут все разводки на квартиру.
Планирую, что туда придет кабель от провайдера, телефон, ТВ. От туда уходят кабеля уже по квартире и приходят в розетки. Вот и не знаю как соединить их теперь, чтобы потом совпало с разводкой кабеля провайдера.

  • Просмотр профиля
  • Личное сообщение

z-alexey написал :
как соединить их теперь

наберите в Гугле "568B" так и соединяйте

  • Просмотр профиля
  • Личное сообщение

Максим А написал :
SAT-703 Cavel для какой антенны — эфирной или спутниковой?

Максим А написал :
ПВС 2х2,5 или 2х1,5 — как отзывы?

Отрицательных не было.

  • Просмотр профиля
  • Личное сообщение
Читайте так же:
Допуски при монтаже розеток

Простите уж за совсем тупые впоросы, но.

Вот розетка: 1 телефон+ 1 компьютер. Подходит один кабель. Я так понимаю две пары нужно подключить в компьюетрный разъем, и одну пару на телефон. Вопросы:

  1. Зачем на телефон 4 провода сделаны тут на розетки. И куда мне подключить мои два?
  2. Какие проводки нужно включить в сетевую розетку?
  3. Как эти самые проводки сетевой розетки нужно просунуть ? В белые прорези? А как зафиксироваться, а то они там болтаются. Верхняя крышечка на пару миллиметров приподнимается.

  • Просмотр профиля
  • Личное сообщение

юра Т написал :
что за колонки? длины кабелей?

А нет их еще и в помине, колонок то. Сейчас просто провода хочу заложить, в первую голову на тылы. Предполагаемая длина кабеля до каждой колонки 12 метров. Ну если вам это что-то даст, то могу назвать примерную сумму, которую планирую потратить на колонки.

  • Просмотр профиля
  • Личное сообщение

Максим А написал :
Предполагаемая длина кабеля до каждой колонки 12 метров.

будет хорошо, если сопротивление кабеля будет не более 5% сопротивления колонки

  • Просмотр профиля
  • Личное сообщение

z-alexey написал :
Как эти самые проводки сетевой розетки нужно просунуть ? В белые прорези? А как зафиксироваться, а то они там болтаются. Верхняя крышечка на пару миллиметров приподнимается.

Вот эту зелёную печатную плату нужно выдвинуть, крышечки снять и по соответствующей расцветке загнать жилки витой пары при помощи торца складного метал. метра или пластиковой карточки. Снятие облочки и расплетение пар — минимально возможное.
Под винты с красным и зелёным проводами подключаются провода от отдельной телефонной проводки. Ни в коем случае не параллельте с синебелой парой от сетевого кабеля, как тут советуют недоумки. Удачи! Забыл. Потом наденьте крышечки. Торчащие излишки провода откусите.

  • Просмотр профиля
  • Личное сообщение

Перец написал :
Вот эту зелёную печатную плату нужно выдвинуть, крышечки снять и по соответствующей расцветке загнать жилки витой пары при помощи торца складного метал. метра или пластиковой карточки. Снятие облочки и расплетение пар — минимально возможное.
Под винты с красным и зелёным проводами подключаются провода от отдельной телефонной проводки. Ни в коем случае не параллельте с синебелой парой от сетевого кабеля, как тут советуют недоумки. Удачи! Забыл. Потом наденьте крышечки. Торчащие излишки провода откусите

Спасибо! Оказалось достаточно поддеть крышечки и они вылазят. Плата намертво там заделана, и оказывается нет необходимости ее вытаскивать.

Вот ради любопытства: к красному и зеленому я подключу провода от телефонной проводки, а для чего нужны там другие два?

  • Просмотр профиля
  • Личное сообщение

z-alexey написал :
а для чего нужны там другие два?

Бывают аппараты с нестандартной распиновкой шнура. Например "Телур" и германские.

  • Просмотр профиля
  • Личное сообщение

Думаю, что стоит это здесь написать)
значит решил заморочиться. В наличии старый дисковый телефон, штекер четырех контактный. В комнате современная телефонная розетка. Хочу без всяких переходников подключить. Идею кто-нибудь подскажет? схем распайки или что-то подобное.

пс: с чего все начиналось ,подключил интернет розетку по схеме Б. все работает. Интересно, какая величина потерь засчет введения розетки?

  • Просмотр профиля
  • Личное сообщение

Alex_Smir написал :
штекер четырех контактный.

  • Просмотр профиля
  • Личное сообщение

Телефон типа этого, штекер виден на заднем плане, хочу его преобразовать в RJ-11 без покупки переходника. Прошу схему перепайки.

Читайте так же:
Инструкция таймер розетка 081

  • Просмотр профиля
  • Личное сообщение

все, проблемы нет никакой. разобрал телефон, взял современный кабель, и подключил его по аналогии)

  • Просмотр профиля
  • Личное сообщение

Alex_Smir написал :
Телефон типа этого

"Астра" с гербом и "Гранитом? Где же вы такой нашли?

Alex_Smir написал :
Прошу схему перепайки.

Схема аппарата на внутренней части верхней крышки — провода "а" и "в" на 2 и 3 контакты RJ-11.

  • Просмотр профиля
  • Личное сообщение

Подскажите пжста.
доделываю ремонт, решил проложить витую пару, под сеть как показано на риснке

вопрос: будет ли работать компьютеры по сети если 2-3 подключить в разные розетки??

если нет то что необходимо чтоб, это все работало..

  • Просмотр профиля
  • Личное сообщение

trikvel написал :
если нет то что необходимо чтоб, это все работало..

  • Просмотр профиля
  • Личное сообщение

небольшое дополнение: в место куда вывожу все провода нет розетки(220), т.е подключение свича отпадает ..
adsl модем уже есть.
есть что нить пасивное что можно поставить у входа в квартиру? чтобы розетки можно было использовать как сеть..

если нет, то получается они будут просто развлетвлением входящего сигнала от интернет провайдера?

  • Просмотр профиля
  • Личное сообщение

trikvel написал :
в место куда вывожу все провода нет розетки(220),

ну так сделайте, коли все равно провода тянете

trikvel написал :
если нет, то получается они будут просто развлетвлением входящего сигнала от интернет провайдера?

они будут постановщиками помех для сигнала провайдера
PS в интернете полно информации, прочитайте хотя бы азы

  • Просмотр профиля
  • Личное сообщение

Alex_Smir написал :
а что делать, если я хочу два телефона сделать в одной квартире. тогда первый подключить на средние контакты, а крайние потянуть на розетку для второго телефона? и там замкнуть (в самой розетке) на средние контакты?

Дома двухлинейный радиотелефон Панасоник, у него 2 гнезда, линия 1 и линия 1+2, в комплекте было 2 кабеля, 2 проводный и 4 проводный.
Подключается либо двумя кабелями в 2 розетки, либо по одному кабелю обе линии, при этом 2 средних — линия 1, 2 крайних — линия 2.
У меня дома 2 телефонные линии, подключено одним кабелем, работает без проблем.

  • Просмотр профиля
  • Личное сообщение

У меня в одной из комнат планируется раместить маршрутизатор adsl. Под него я хочу поставить компьютерную розетку, через которую вывести сигнал в другую комнату к другому компьютеру. Инструкции не нашлось в офисе Wessen ни в Москве, ни в Питере, а вессеновские "мастера" тоже не знают как устанавливать то, что продают. Из всех их объяснений понял на розетке два варианта А и B, один из является для входа, другой для выхода. Консультация закончилась "поищите в инете". Вот ищу, буду признателен за помощь

  • Просмотр профиля
  • Личное сообщение

Alecsru написал :
Под него я хочу поставить компьютерную розетку,

под него вы ничего не ставите, АДСЛ подключается к телефонной линии, и на его выход вы подключаете компъютер. Если хотите несколько ПК, тогда подключаете свич, и от него несколько ПК.
Схему как это выглядит с несколькими ПК я вам нарисовал.

Теперь что касается:

Alecsru написал :
Из всех их объяснений понял на розетке два варианта А и B, один из является для входа, другой для выхода

тут стоп! только не начудите с расключением розетки. А и B это всего лишь два стандарта. По которым можно подключить розетку.
То есть у вас это выглядит так:
1.соеденили кабелем Ethernet выход модема с одиним из портов свича.
2.Взяли нужное кол-во кабелей, (сколько портов на свиче, или сколько розеток хотите сделать в разных комнатах)
3.обжали эти кабеля с ОДНОЙ стороны джеком RJ45
разделали провода

Читайте так же:
Коробка под розетку что можно использовать

сложили в нужной последовательности

вставили в джек
НЕПРАВИЛЬНО

а теперь правильно

вот так это должно выглядеть:

здесь кстати тоже необходимо обжимать используя стандарт А или B.
Но главное что необходмо запомнить — оба конца должны быт обжаты ОДИНАКОВО.
Или оба по А или оба по B. Рекомендую B, принципиальной разницы между ними никакой. Просто сейчас принято использовать именно этот стандарт.
4.протянули эти кабеля каждый куда необходимо
5.и вот теперь заделываете их в розетку
розетка выглядит примерно так?

вы не обращаете внимания на цвета в ряду А, а смотрите только на B, заправляете в прорези провода необходимых цветов, и продавливаете их или спец инструментом, или кредиткой например, очень хорошо подходит для этого дела
и так же на второй стороне. В итоге вы обжимаете все 8 проводков, по 4 на каждую сторону.

Замена телефонной розетки

Замена телефонной розетки

Замена телефонной розетки — задача, которую должен выполнять специалист. Неправильное подключение может привести к поломке линии связи в Вашей квартире или офисе. Для устранения такой неисправности потребуется много времени и средств.

Кроме того, даже слаботочные линии связи имеют небольшое напряжение. Все работы с ними может проводить только профессионал, знакомый с правилами техники безопасности. Наши электрики перед началом ремонта или замены обязательно замеряют напряжение в сети специальными тестерами. При работе мастера используют только защищенные инструменты и оборудование.

Сегодня в большинстве квартир установлены старые телефонные розетки, стандарт для которых был разработан еще в Советском Союзе. Современные беспроводные аппараты с дополнительными функциями к ним подключить нельзя. Чтобы установить дома новый телефон, можно воспользоваться переходниками или провести замену разъема.

Данную работу опытный мастер выполнит в кратчайшие сроки. Она включает в себя следующие этапы:

  • демонтаж старой коробки,
  • тест напряжения в сети,
  • проверку целостности изоляции и состояния контактов,
  • монтаж розетки нового образца,
  • подключение телефона,
  • проверку связи.

Виды телефонных розеток

Все старые телефонные розетки имеют накладной корпус и крепятся на поверхность стены. Телефонные разъемы нового типа выпускаются со встроенным или внешним подрозетником. Преимущества скрытого устройства — сохранение дизайна интерьера. К плюсам накладного относят простоту монтажа и замены. Так, установка скрытых гнезд требует штробления отверстий в бетоне. Монтаж накладных относится к «чистым» работам, может проводиться даже после отделки помещения. Выбрать подходящую модель Вы можете самостоятельно — наши мастера подключат любое исправное устройство.

Новую телефонную розетку на замену старой желательно купить до вызова специалиста. В этом случае ремонт пройдет в короткие сроки. Если Вы не знаете, какой разъем подобрать под современный аппарат связи, наши сотрудники помогут Вам приобрести необходимые комплектующие. Электрик самостоятельно съездит в магазин и привезет нужные детали.

Сотрудники нашей компании выполняют установку и замену телефонных розеток любого типа, прокладывают слаботочный и силовой кабель в квартирах и офисах, занимаются устройство электрических и распределительных щитов. Все электрики имеют высокую квалификацию, большой опыт работы с оборудованием и линиями связи.

Чтобы вызвать электрика, заполните форму на сайте или позвоните по телефонам. Вы можете оформить срочный вызов или выбрать удобное время визита мастера. О стоимости и примерных сроках ремонта и замены Вам расскажет наш оператор после обработки заявки.
