Масляный выключатель. Типы масляных выключателей

Масляный выключатель. Типы масляных выключателей

Чтобы автоматизировать роботу питаемого от электрического тока оборудования, используется специальный масляный тип выключателей. Это приспособления, проводящие включение и отключение цепи в электрической с-теме по отдельности.

Типы устройств

Такие устройства могут быть использованы для организации множества сетей обеспечивающих электроснабжение. Масленые выключатели бывают нескольких типов:

Баковые – выключатели, имеющие большую емкость для масла.

Маломасляные – выключатели, которые используют компоненты с диэлектрическими свойствами и не требуют большого количества масла.

Рассматриваемый выключатель имеет схему, предусматривающую наличие специального устройства. Последнее, отвечает за гашение дуги в случае, если цепь разрывается. По тому, за каким принципом срабатывает, можно сделать следующую классификацию подобных устройств:

Использующее принудительное дутье рабочей среды. Оно характеризируется наличием специального гидравлического механизма, создающего давление и подачу масла в том месте, где случился разрыв сети.

Выключатель с магнитным гашением. В таком выключателе имеются специальные электромагнитные элементы, создающие поле, которое перемещает дугу, направляя ее в каналы с целью разорвать созданные цепи.

Образец использующий автодутье. Он имеет в своей конструкции специальный элемент , способный выделят энергию из образованной дуги с целью переместить масло или газ в баке.

Система бакового типа

Такие системы очень популярны, так как они имеют простую конструкцию. Ввод, дугогасительная система и система контактов – вот ее составные элементы. Если оборудование используется в с-ме, напряжение в которой ровняется 3-20 кВт, тогда все фазы можно расположить в одной емкости. Если же показатель напряжения увеличивается до тридцати пяти кВт, тогда фазу стоит расположить в отдельной емкости.

В обоих случаях можно использовать систему по автоматическому или дистанционному управлению. Но если первый вариант предполагает возможность ручного управления, то второй требует наличия автомата повторного включения.

В процессе нахождения всех фаз в 1 емкости наполненной жидкостью, рабочая среда производит изоляцию контактов как один от другого, так и от бакового корпуса. Последний должен иметь заземление. Масле также выполняет функцию гашения дуги и изолирует фазы электроснабжения в момент, когда сеть разрывается.

Принцип их работы

Когда срабатывает система, в первую очередь разрываются контакты дугогасительной камеры. Если сеть имеет высокое напряжение, тогда разрыв вызывает появление дуги. Она имеет большую температуру. Настолько большую, что от ее действия начинается процесс разложения масла. Образовывается газовый пузырь, в котором и будет размещаться дуга.

В состав пузыря входит водород, количество которого ровняется семидесяти процентам. Газ будет подаваться под значительным давлением. Водород в паре и давление обеспечат деионализацию дуги, что была образованна при разрыве контакта. Именно таким методом действует масляный выключатель.

Такой вид выключателей имеет свои особенности. Его используют в сетях имеющих большое напряжение. Он хорошо подойдет для сети, работающий в напряжении больше тридцати пяти Кв. Его отличием является то, что камера выполняющая гашение дуги имеет в наличии механизм, который создает дутье.

Достоинства и недостатки

Система масляного выключателя обладает рядом достоинств. Среди них:

• Высокий показатель эффективности прерывания цепи.
• Конструкция является довольно простой.
• Простота конструкции обеспечивает надежность установки.
• Это же свойство позволяет проводить ремонтные работы в случае поломки.

Но есть и некоторые недостатки:

• Чтобы достаточно выполнить поставленную задачу, требуется большое количество масла.
• Дугогаситель имеет большие габариты.
• Система обладает пожароопасными характеристиками, которые в случае аварийной ситуации могут привести к непредвиденным последствиям.

Монтаж розеток и выключателей своими руками
Планируя самостоятельно выполнить монтаж розетки или выключателя следует понимать, что этот процесс может оказаться более сложным, чем кажется изначально. Принимаясь за выполнение .

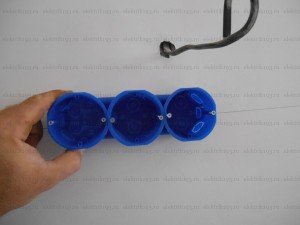

Как устанавливать подрозетники для бетона
Как смонтировать подрозетники в бетонное основание, можно узнать, прочитав эту статью. Имея подробное руководство по монтажу, дополненное подробными фотографиями можно с лёгкостью .
Виды розеток для электроприборов
Стремительно шагающий прогресс настолько привязал человека к использованию различных электроприборов, что отключение помещения от электросети ставит нас буквально в тупик. Стоит .
Как разобрать розетку
Довольно часто электрические розетки могут преподносить весьма неприятные сюрпризы. Они начинают перегреваться, искрить, а иногда совсем выходят из строя. Если розетка продолжает .

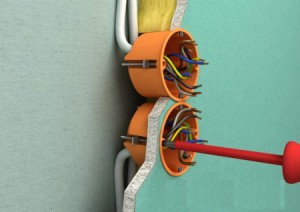

Как установить розетку на гипсокартон
Гипсокартонный материал в последние годы стал довольно популярен не только среди профессиональных строителей, но и у простых обывателей, пробующих себя в деле ремонта. Этот .

Масляные выключатели. Типы, виды, устройство, работа маслянных выключателей.

Масляные выключатели — одни из первых коммутационных аппаратов в электроустановках высокого напряжения, применяются с конца прошлого столетия, не потеряли своего значения и широко используются в настоящее время. В СССР это основной вид выключателей на 6—220 кВ.

Различают выключатели масляные баковые — с большим объемом масла, масло служит и как дугогасящая среда, и как изоляция, и выключатели маломасляные — с малым объемом масла, масло служит только дугогасящей средой.

На напряжения 35-220 кВ применяются в основном баковые выключатели. Маломасляные выключатели являются основными на напряжение до 10 кВ. И это положение сохранится надолго, особенно если будут повышены их номинальные токи до 4 кА, а отключаемый ток — до 40— 50 кА. Начинают все более широко применяться маломасляные выключатели в наружных установках на 110 и 220 кВ при условии их достаточной отключающей способности (серия ВМТ).

Достоинства масляных выключателей — относительная простота конструкции, большая отключающая способность и независимость от атмосферных явлений. Недостатком, особенно баковых выключателей, является наличие большого количества масла, что приводит к большим габаритам и массам как самих выключателей, так и распределительных устройств, повышенной пожаро- и взрывоопасности, необходимости специального масляного хозяйства.

Рис. 1-1. Полюс масляного бакового выключателя на 220 кВ

1 — бак; 2 — дугогасительная камера; с неподвижными контактами и шунтирующим резистором; 3 — изоляция бака; 4 — ввод; 5 — приводной механизм;6 — трансформатор тока; 7 — направляющее устройство; 8 — шунтирующий резистор; 9 — изоляционная тяга; 10 -траверса с подвижными контактами;II — положение траверсы после отключения

Выключатели масляные баковые. Эти выключатели на напряжение до 20 кВ и относительно малые токи отключения выполняются большей частью однобаковыми (три полюса в одном баке), на напряжение 35 кВ и выше — трехбаковыми (каждая фаза в отдельном баке) с общим или индивидуальными приводами. Выключатели могут снабжаться электромагнитными или пневматическими приводами и работают с автоматическим повторным включением (АПВ).

Основой конструкции выключателя (рис. 1-1) является бак цилиндрической или эллипсоидальной формы, внутри которого и на нем монтируются контактная и дугогасительные системы, вводы и привод. Бак заливается до определенного уровня трансформаторным маслом. Между поверхностью масла и крышкой бака должен остаться некоторый свободный объем (обычно 20 — 30 % объема бака) — воздушная буферная подушка, сообщающаяся с окружающим пространством через газоотводную трубку. Воздушная подушка снижает давление, передаваемое на стенки бака при отключении, исключает выброс масла из бака и предохраняет выключатель от взрыва при чрезмерном давлении.

Высота уровня масла над местом разрыва контактов должна быть такой, чтобы исключить выброс в воздушную подушку горячих газов, выделяющихся при отключении вследствие разложения масла. Прорыв этих газов может при определенных их соотношениях привести к образованию взрывчатой смеси (гремучего газа) и взрыву выключателя. Высота уровня масла над местом разрыва контактов определяется номинальными напряжениями и током отключения и может составлять от 300—600 мм в выключателях на напряжение 6—10 кВ и до 2500 мм в выключателях на напряжение 220 кВ.

При напряжениях 3—6 кВ и малых отключаемых токах применяется простой разрыв в масле. При напряжениях 10, 35 кВ и выше в зависимости от значений напряжения и отключаемого тока используются как простые, так и более сложные дугогасительные устройства с продольным, поперечным, продольно-поперечным дутьем, с одно- и многократным разрывом.

Пример дугогасительной камеры с промежуточным контактом и продольным дутьем, применяемой в выключателях на 110 и 220 кВ, приведен на рис. 9-2. При отключении сначала размыкаются контакты 2 и 1, а затем контакты 1 и 8. Дуга между контактами 2 и 1 (генерирующая) создает повышенное давление в верхней полукамере. Газопаровая смесь и частички масла устремляются в сообщающийся с объемом бака полый контакт 8, создавая интенсивное продольное дутье и гася дугу. При отключении больших токов давление в камере к моменту расхождения контактов 1 и 8 достигает 4-5 МПа. После отключения камера заполняется свежим маслом через нижнее отверстие полукамеры 7.

Масляные баковые выключатели на напряжение 35 кВ и выше имеют встроенные трансформаторы тока. На внутреннюю часть проходного изолятора надеты, и укреплены под крышкой выключателя сердечники со вторичными обмотками (один или два на изолятор). Токоведущий стержень проходного изолятора служит первичной обмоткой. Выключатели на напряжение 110 кВ и выше могут иметь емкостные трансформаторы напряжения, для выполнения которых используются обкладки маслонаполненных вводов конденсаторного типа, и трансформаторы напряжения с индуктивной катушкой.

Выключателя маломасляные. В отличие от масляных баковых выключателей масло служит здесь только дугогасящей средой, а изоляция токоведущих частей и дугогасительного устройства относительно земли осуществляется с помощью твердых изоляционных материалов (керамика, текстолит, эпоксидные смолы и т.п.). Диаметры цилиндров у этих выключателей значительно меньше по сравнению с диаметрами баков масляных баковых выключателей, соответственно намного меньше объем и масса заливаемого в цилиндры масла. Меньшая, чем у бакового выключателя, прочность корпуса по отношению к давлениям, создаваемым при отключении предельных токов короткого замыкания, ограничивает отключающую способность маломасляного выключателя.

Рис. 1-2. Дугогасительная камера с промежуточным контактом и продольным дутьем.

1—промежуточный контакт с пружиной; 2— неподвижный контакт с пружиной; 3 — верхняя полукамера, металлическая; 4 — детали соединения с токоподводящим стержнем; 5 — гибкая связь; б — перегородка; 7 — нижняя полукамера, изоляционная; 8 — подвижный контакт.

Маломасляные выключатели имеют существенно меньшие габариты и массу, меньшую взрыво- и пожароопасность и требуют меньших и более дешевых распределительных устройств по сравнению с масляными баковыми выключателями. Наличие в маломасляных выключателях встроенных трансформаторов тока и емкостных трансформаторов напряжения значительно усложняет конструкцию выключателей и увеличивает их габариты, поэтому маломасляные выключатели выполняются без органической связи с такими трансформаторами.

Выключатели по компоновке выполняются с дугогасительными камерами внизу (ход подвижного контакта сверху вниз) и с камерами, расположенными сверху (ход подвижного контакта снизу вверх). Последние более перспективны в отношении повышения отключающей способности. Применяются выключатели для внутренней установки как распределительные и генераторные и для внешней установки как распределительные и подстанционные.

На рис. 1-3 приведен общий вид выключателя типа ВМПЭ-10 на 10 кВ и токи 630, 1000, 1600 А (в зависимости от сечения токопровода и контактов), номинальный ток отключения 20 и 31,5 кА, время отключения выключателя с приводом 0,12 с, время горения дуги при номинальных токах отключения не более, 0,02 с. Выключатель смонтирован на сварной раме 3. Внутри рамы расположен приводной механизм, который передает движение от привода к подвижным контактам и состоит из приводного вала 5 с рычагами, изоляционной тяги 4, отключающих пружин, масляного б и пружинного демпферов. К раме с помощью изоляторов 2 подвешены три полюса 1 выключателя.

Каждый полюс (рис. 1-4) состоит из прочного влагостойкого изоляционного цилиндра 5, армированного на концах металлическими фланцами 3 и 6. На верхнем фланце укреплен корпус 9 из алюминиевого сплава. Внутри корпуса расположены приводной механизм 13 и подвижная контакт-деталь 14 с роликовым токосъемным устройством с роликовым токосъемным устройством 8 и маслоуловителем 12. Корпус закрывается крышкой 10, имеющей отверстие для выхода газов и пробку 11 маслоналивного отверстия.

Рис. 1-3. Выключатель маломасленый на 10 кВ для внутренней установки (тип ВМПЭ-10) – общий вид.

Рис. 1-4. Полюс выключателя, изображенного на рисунке 1-3.

Нижний фланец закрывается крышкой 1, внутри которой расположена неподвижная розеточная контакт-деталь 2, над которой установлена дугогасительная камера 4 поперечного масляного дутья. Снизу крышки помещена маслоспусковая пробка 16, на фланце установлен маслоуказатель 15.

Для повышения стойкости контактов к действию электрической дуги и увеличения срока их службы съемный наконечник подвижной контакт-детали и верхние торцы ламелей розеточного контакта облицованы дугостойкой металлокерамикой. Токоподвод осуществляется к нижней крышке и к верхней крышке или среднему выводу 7. Выключатель может иметь встроенные элементы защиты и управления, такие, как реле максимального тока мгновенного действия и с выдержкой времени, реле минимального напряжения, отключающие электромагниты, вспомогательные контакты и т. п.

Общий вид маломасляного генераторного выключателя приведен на рис. 1-5. Особенностью конструкций этих выключателей является токопровод, имеющий два параллельных контура: основной, контакты которого расположены открыто, и дугогасительный, контакты которого находятся в дугогасительных камерах внутри бака. На рис. 1-6 представлена функциональная электри ческая схема выключателя, изображенного на рис. 1-5. Основной контур образуют токоподвод 11, токоведущая шина 70, основные контакты 9, основная шина траверсы 8 и соответствующие позиции 9, 10 я 11 второго бака. Дугогасительный контур — основная шина 10, медные скобы 12, соединяющие основную шину с баком, стенки бака 3, неподвижный дугогасительный контакт 13, дуга (в момент отключения) 14, подвижный дугогасительный контакт 15 и соответствующие позиции 15, 14, 13, 3. 12, 10 второго бака. При включенном положении выключателя оба контура работают параллельно. Преобладающая часть тока проходит через основной контур, имеющий по сравнению с дугогасительным значительно меньшее сопротивление. При отключении сначала размыкаются основные контакты, дуга на них не возникает, весь ток переходит в дугогасительный контур. Затем размыкаются дугогасительные контакты, отключая цепь. Выключатели выполняются с двукратным разрывом на фазу, с камерами различной конструкции.

Рис. 1-5. Выключатель маломасляный генераторный (тип МГУ-20)

1—основание; 2 — опорный изолятор; 3, 5—бак; 4 — внутриполюсная перегородка; б — междуполюсная перегородка; 7 — газоотвод; 8 — траверса с шинами основного и дугогасительного контуров; 9-основные контакты; 10 — токоведущая шина; 11 — токоподвод

Рис. 1-6. Функциональная электрическая схема выключателя, изображенного на рис. 1-5:

а—включенное положение; б—момент отключения

Рис. 1-7. Выключатель маломасляный колонковый для внешней установки

1 — основание; 2 и 9 — неподвижные контакты; 3 — опорная изоляционная колодка; 4 — роликовый токоподвод; 5 — фарфоровая рубашка; 6 — подвижный контакт; 7 — дугогасительное устройство; 8 — промежуточный контакт; 10 — изоляционный цилиндр

Для увеличения номинального тока применяется искусственный обдув контактной системы и подводящих шин. В последние годы находит применение жидкостное (водяное) охлаждение контактов и шин.

Выключатель маломасляный для внешней установки (распределительный, подстанционный) показан на рис. 1-7. Выключатель состоит из трех основных частей:

гасительных устройств, помещенных в фарфоровые рубашки; фарфоровых опорных колонок и основания (рамы). Изоляционный цилиндр, охватывающий дугогасительное устройство, защищает фарфоровую рубашку от больших давлений, возникающих при отключении. Число разрывов на фазу может быть один, два и больше. Расположение камеры сверху более перспективно для повышения отключающей способности.

Масляный выключатель

Масляный выключатель — коммутационный аппарат, предназначенный для оперативных включений и отключений отдельных цепей или электрооборудования в энергосистеме, в нормальных или аварийных режимах, при ручном или автоматическом управлении. Дугогашение в таком выключателе происходит в масле.

Содержание

Классификация

• Баковые
• Маломасляные (горшковые)

По принципу действия дугогасительного устройства:

• с автодутьем (давление и движение масла и газа происходит под действием энергии, выделяющейся из дуги)
• с принудительным масляным дутьем (масло к месту разрыва нагнетается с помощью специальных гидравлических механизмов)
• с магнитным гашением в масле (дуга под действием магнитного поля перемещается в узкие каналы)

Баковые выключатели

Состоят из вводов, контактной и дугогасительной систем, которые помещены в бак, заполненный маслом. Для напряжений 3—20 кВ бывают однобаковыми (три фазы в одном баке) с ручным или дистанционным управлением, а для напряжений 35 кВ — трёхбаковыми (каждая фаза в отдельном баке) с дистанционным или автоматическим управлением, с автоматом повторного включения (АПВ). Масло изолирует фазы друг от друга (у однобаковых) и от заземленного бака, а также служит для гашения дуги и изоляции разрыва между контактами в отключенном состоянии. При срабатывании выключателя сначала размыкаются контакты дугогасительных камер. Электрическая дуга, возникающая при размыкании этих контактов, разлагает масло, при этом сама дуга оказывается в газовом пузыре (до 70 % водорода), имеющем высокое давление. Водород и высокое давление в пузыре способствуют деионизации дуги. На выключателях для напряжений выше 35 кВ в дугогасительных камерах создается дутьё. Дугогасительная система может иметь несколько разрывов, которые увеличивают скорость растягивания дуги относительно скорости расхождения контактов. Разрывы могут помещаться в дугогасительные камеры, предназначенные для создания интенсивного газового дутья (дутьё может быть продольным или поперечным, в зависимости от направления движения масла относительно дуги). Для уравнивания напряжений (размера дуг) на контактах разрывы шунтируются. После погасания дуги траверсные контакты размыкаются, прерывая ток, протекающий через шунты.

Достоинства баковых выключателей:

• простота конструкции,
• высокие отключающие способности.

• большие габариты,
• большой объём масла,
• взрыво- и пожароопасность.

Маломасляные выключатели

В маломасляных выключателях в качестве изоляции токоведущих частей друг от друга и дугогасительных устройств от земли применяются различные твердые изоляционные материалы (керамика и т.п.). Масло служит только для выделения газа. Каждый разрыв цепи снабжается отдельной камерой с дугогасительным устройством, обычно выполненным с поперечным дутьем. В отключенном положении подвижный контакт находится выше уровня масла для повышения электрической прочности разрыва, т.к. малый объем масла из-за загрязненности продуктами разложения теряет свои диэлектрические свойства. Для удержания паров масла при гашении дуги от уноса вместе с продуктами разложения в конструкции предусмотрены маслоотделители. При больших номинальных токах применяются две пары контактов (рабочие и дугогасительные). Рабочие контакты находятся снаружи выключателя, а дугогасительные внутри. При помощи регулирования длины дугогасительных контактов обеспечивается отключение сначала рабочих контактов (без появления дуги), а затем — дугогасительных.

Достоинства маломасляных выключателей:

• небольшое количество масла
• относительно малая масса

• необходимость контроля и доливки масла

Ссылки

Литература

Электрическая часть тепловых электростанций. Учебник для вузов. Под ред. А. Л. Цезарова. М., «Энергия», 1974.

Вопрос 1.Масляные выключатели

Бывают: баковые, маломасляные (горшковые).

По принципу действия дугогасительного устройства бывают:

с автодутьем (давление и движение масла и газа происходит под действием энергии, выделяющейся из дуги);

с принудительным масляным дутьем (масло к месту разрыва нагнетается с помощью специальных гидравлических механизмов);

с магнитным гашением в масле (дуга под действием магнитного поля перемещается в узкие щели дугогасительной камеры)

Требования, предъявляемые к выключателям, заключаются в следующем:

1) надежность в работе и безопасность для окружающих;

2) быстродействие – возможно малое время отключения;

3) удобство в обслуживании;

4) простота монтажа;

5) бесшумность работы;

6) сравнительно невысокая стоимость.

Технические характеристики выключателей:

-номинальное напряжение-это напряжение на которое рассчитана работа выключателя

-номинальный ток выключателя, ток на который рассчитана работа выключателя в нормальном режиме;

-номинальный ток отключения выключателя –это наибольший ток короткого замыкания, который выключатель способен отключить при наибольшем рабочем напряжении в заданном цикле операций без повреждений;

-ток динамической стойкости (сквозной ток)- это ток который способен отключить выключатель при токах короткого замыканиях, причем возникающие при этом электродинамические усилия не повреждают выключатель во включенном положении.

-ток термической стойкости- это ток который способен отключить выключатель при токах короткого замыканиях, причем выделяющееся при этом тепло не повреждают выключатель во включенном положении.

-полное время отключения;

-механический ресурс(число операций);

Приводы масляных выключателей

Пружинный, пружинно-грузовой, пневматический, электромагнитный, пневмогидравлический

Баковые масляные выключатели

В масляных баковых выключателях масло служит для гашения дуги и изоляции токоведущих частей. При напряжении до 10 кВ (в некоторых типах выключателей до 35 кВ) выключатель имеет один бак, в котором находятся контакты всех трех фаз, при большем напряжении для каждой фразы предусматривается свой бак. В установках 6 – 10 кВ применяли масляные выключатели ВМБ-10, ВМЭ-6, ВМЭ-10, ВС-10; в установках 35 кВ- С-35; в установках 110, 220 кВ- У-110, 220.Им на смену пришли выключатели маломасляные, вакуумные и элегазовые.

Баковые выключатели состоят из вводов, контактной и дугогасительной систем, которые помещены в бак, заполненный маслом. Для напряжений 3-20 кВ бывают однобаковыми (три фазы в одном баке) с ручным или дистанционным управлением, а для напряжений 35 кВ — трехбаковыми (каждая фаза в отдельном баке) с дистанционным или автоматическим управлением, с автоматом повторного включения (АПВ).

Масло изолирует фазы друг от друга (у однобаковых) и от заземленного бака, а также служит для гашения дуги и изоляции разрыва между контактами в отключенном состоянии. При срабатывании выключателя сначала размыкаются контакты дугогасительных камер.

Рис.1. Выключатель баковый масляный С-35

Электрическая дуга, возникающая при размыкании этих контактов, разлагает масло, при этом сама дуга оказывается в газовом пузыре (до 70 % водорода), имеющем высокое давление. Водород и высокое давление в пузыре способствуют деионизации дуги. На выключателях для напряжений выше 35 кВ в дугогасительных камерах создается дутьё. Дугогасительная система может иметь несколько разрывов, которые увеличивают скорость растягивания дуги относительно скорости расхождения контактов. Разрывы могут помещаться в дугогасительные камеры, предназначенные для создания интенсивного газового дутья (дутьё может быть продольным или поперечным, в зависимости от направления движения масла относительно дуги). Для уравнивания напряжений (размера дуг) на контактах разрывы шунтируются. После погасания дуги траверсные контакты размыкаются, прерывая ток, протекающий через шунты.

Основные преимущества баковых выключателей: простота конструкции, высокая отключающая способность, пригодность для наружной установки, возможность установки встроенных трансформаторов тока.

Недостатки баковых выключателей:взрыво- и пожароопасность; необходимость периодического контроля за состоянием и уровнем масла в баке и на вводах; большой объем масла, например в выключателе У-220 на три полюса необходимо 27000 кг масла, что обусловливает большую затрату времени на его замену; необходимость больших запасов масла; непригодность для установки внутри помещений; непригодность для выполнения быстродействующего АПВ; большая затрата металла, большая масса, неудобство перевозки, монтажа и наладки.
