Как сделать электропроводку в ванной комнате: правила, требования защиты, выбор проводов и розеток

Как сделать электропроводку в ванной комнате: правила, требования защиты, выбор проводов и розеток

Ванные комнаты, подвалы, бассейны — относятся к влажным помещениям. В них даже слабая утечка тока может быть чревата большими неприятностями. Поэтому проектировать электросеть в подобных местах нужно с учётом всех требований и рекомендаций

В современных ванных комнатах используется масса электрооборудования, которое запитывается от сети 220 В или 380 В. Это сами ванны с гидромассажем, душевые кабины, стиральные машины, системы освещения, отопительные приборы, бойлеры, электрические тёплые полы, полотенцесушители. Пользователь должен быть надёжно защищён от опасности поражения электротоком со стороны такого внушительного арсенала устройств.

В «Правилах устройства электроустановок» (ПУЭ) подробно рассказывается, где можно и где нельзя устанавливать сами приборы, а также розетки и выключатели в опасных помещениях, и какие требования предъявляются к электроустановочным изделиям в них.

Действующий стандарт разбивает «мокрые» помещения на зоны категорий 0, 1, 2 и 3. Для каждой из них детально расписаны требования по обеспечению электробезопасности, а также правила выбора и монтажа электрооборудования.

Допускается установка приборов с наивысшей степенью защиты IP*7 (первая цифра — защита от пыли), розетки в этой зоне устанавливать запрещено

Допускается установка приборов со степенью защиты IP*5, светильников класса II по ГОСТ 12.2.007.0 и водонагревателя, если его конструкция соответствует ГОСТ Р 50571.11-96 «Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения»

Допускается установка приборов (розеток и выключателей) со степенью защиты IP*4

Допускается установка приборов со степенью защиты IP*1, вероятность попадания брызг и капель минимальна

В зонах 0-2 также запрещен монтаж распределительных коробок и средств управления. Исключение составляют только специальные выключатели, которые приводятся в действие с помощью шнура.

Требования к электрооборудованию во влажных помещениях

  • Розетки и выключатели должны иметь степень защиты IР44. Таковы, например, изделия в линейке AtlasDesign Aqua от Schneider Electric. Эта же линейка отличается ещё одной полезной особенностью: в состав пластиковых корпусов розеток и выключателей белого цвета входят ионы серебра, обеспечивающие устойчивый антибактериальный эффект. Исследования показали, что уже через 15 минут уничтожаются 80% микробов, осевших на поверхность AtlasDesign Aqua, а через 2 часа — и вовсе 99,9%. Это довольно полезная опция для влажных и сырых помещений, где обычно микроорганизмы чувствуют себя весьма вольготно.

  • В душевых кабинах и саунах напряжение ламп не может превышать 12 В, при этом понижающий трансформатор необходимо устанавливать за пределами помещения.

  • В сырых помещениях рекомендуется применять скрытую проводку, углублённую в стены не более чем на 5 см, а провода прокладывать в поливинилхлоридных и других изоляционных трубах из пластмассы.

Все электроустановочные изделия должны быть подключены к сети через отдельную выделенную линию электросети, оборудованную защитой.В качестве защиты применяются автоматические выключатели (АВ), рассчитанные на ток небольшой мощности (порядка 10 А), а также устройства дифференциального тока (УДТ), которые чаще называются устройствами защитного отключения (УЗО) либо разделительные трансформаторы. В подавляющем большинстве случаев используются УЗО так как они компактные и недорогие по сравнению с разделительными трансформаторами, особенно для сетей с большой нагрузкой. Помимо УЗО для защиты от утечек тока используются автоматические выключатели дифференциального тока (АВДТ), которые представляют собой приборы, совмещающие в себе функции УЗО и АВ.

УЗО для ванных комнат выбирают с хорошей чувствительностью, способные срабатывать при слабых токах утечки. Довольно часто устанавливают модели, рассчитанные на ток утечки, не превышающий 30 мА.

Читайте так же:
Как долбить бетонную стену под розетку

Все элементы сети и все потенциально токопроводящие конструкции (газовые и водопроводные трубы, радиаторы отопления, строительная арматурная сетка) должны быть во влажном помещении в обязательном порядке подключены к сетке выравнивающих потенциалов, иными словами — правильно заземлены. Это касается и оборудования, такого как газовые котлы, циркуляционные насосы или водонагреватели, в которых используется современная электроника. В отсутствии заземления на металлических деталях может скапливаться электростатический заряд, способный вывести электронику из строя даже при полностью исправном электрооборудовании.

Установку заземления и все операции по монтажу УЗО должен выполнять грамотный специалист, так как здесь есть ряд тонкостей. Например, важно не перепутать контакты УЗО для присоединения массы, нейтрали и земли. Неправильное подключение с высокой степенью вероятности приведёт к моментальной порче устройства. Крупные производители такие, как Schneider Electric обязательно указывают на корпусах устройств правильную схему коммутации.

Здравый смысл при установке розеток во влажных помещениях

Вода, которая течет из наших кранов, является хорошим проводником электричества. Это и есть причина возможных проблем, связанных с использованием электроприборов во влажных зонах.

К сожалению, из года в год и из месяца в месяц происходят несчастные случаи. Раньше это был упавший в наполненную ванную фен или работающая стиральная машина. Времена меняются, и теперь основная опасность исходит от стоящих на зарядке гаджетов. Упавший в воду заряжающийся смартфон стал причиной не одной смерти подростков и взрослых. Только в 2018 году такие случаи произошли в Лобне, Серпухове, Братске и других городах России. Типичная картина — неудачная попытка сделать селфи или ответить на телефонный звонок, когда телефон стоял на зарядке.

В Советском Союзе дома сдавались «с муниципальным ремонтом», розеток в ванные комнаты и санузлы просто не ставили, и это было кардинальное решение проблемы. Нет электричества — нет проблем.

Следуя такой логике, можно вернуться в на полвека назад, но мы привыкли жить в комфорте и не готовы отказаться от современных благ цивилизации.

В ванной мы пользуемся стиральной машиной, феном, плойкой (девушки поймут, для мужчин поясняем — щипцами для завивки) или утюжком для волос, зеркалом с подсветкой, электробритвой, смартфоном и даже телевизором там, где нам комфортно.

В ванной комнате мы можем установить электрический теплый пол, полотенцесушитель, душевую кабину с музыкой и подсветкой или ванну с гидромассажем. Да и без светильников в ванной точно не обойтись.

Давайте вместе подумаем, как обезопасить себя и своих близких от поражения электрическим током в ванной комнате?


Что нам говорят стандарты о установке розеток в санузлах или других влажных помещениях квартир и домов?

  • Правила устройства электроустановок (ПУЭ)
  • ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) «Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения».

Что нам говорит здравый смысл?

Розетки нужно ставить подальше от воды. С учетом описанных несчастных случаев, лучше их ставить по крайней мере в 1,5 метрах от края ванной, душевой кабины или раковины.

Почему? Потому что длина шнура смартфона составляет примерно 1 метр. Если у Вас есть дети или если Вы планируете пополнение в семействе, лучше это предусмотреть, как говорится, береженого Бог бережет.

Это не доставит особых неудобств при подключении электроприборов, зато огородит от беды ваших близких, ведь подростки так часто сначала думают, и только потом делают. Да и взрослые могут забыться и сделать что-то спонтанно.

Читайте так же:
Закрытая розетка для плиты

Обзор ГОСТ Р 50571.11-96 (МЭК 364-7-701-84)

«Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения»

В этом ГОСТе описаны требования к электроустановкам в ванных и душевых помещениях в окружающих их зонах. Влажное помещение разбивается на четыре зоны.

  • Зона 0 — там, где будет стоять вода, т.е. внутри ванны или душевого поддона.
  • Зона 1 — по горизонтали это внешний край ванны или душевого поддона (или, если поддона нет, то до 60 см от душевого разбрызгивателя), по вертикали на расстоянии от 0 до 2,25 м (т.е. от пола почти до потолка над ванной или душем).
  • Зона 2 отступает от зоны 1 еще на 60 см по горизонтали.
  • Зона 3 отступает от зоны 2 еще на 2,4 м.

В зоне 0, 1, 2 розеток быть не должно. В зоне 3 могут быть розетки, если они защищены с помощью УЗО или АВДТ с током утечки, не превышающим 30 мА.

Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,60 м от двери в душевую кабину, изготовленную заводским способом. Соединительные коробки могут устанавливаться только в зоне 3.

В зоне 0 допускается установка только электроприборов, предназначенных для применения в ванне.

В зоне 1 могут устанавливаться только водонагреватели.

В зоне 2 могут устанавливаться только водонагреватели и светильники класса II.

Обзор ПУЭ

П. 7.1.48. В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.

Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.

Все рассуждения по поводу степени защиты IP относятся к электрооборудованию, а не к розеткам!

Выводы

  1. Розетки не должны располагаться ближе, чем в 60 см от источника воды (например, края наполненной ванны).
  2. Лучше отнести розетки от источника воды на 1,5 метра, чтобы ни у кого бы физически не вышло уронить в воду смартфон, стоящий на зарядке. Да, мы понимаем, что это маловероятно, никто не будет проверять, где в ванной комнате вы установите розетки, выбор за вами, но существует печальная статистика. Принимать решение только вам.
  3. Логично, чтобы розетки не располагались у пола даже в зоне 3. Вдруг случится потоп? Розетки не должны оказаться в воде.
  4. Логично не располагать розетки напротив вентилей или фланцевых соединений. Даже если вентиль лопнет, то струя воды не должна быть направлена в розетку, ведь в это время в ванной комнате могут находиться ваши близкие.
  5. Розетки ванной комнаты должны быть защищены исправным УЗО с током утечки не более 30 мА, подробности в нашей статье 9 важных фактов про УЗО — сделайте ваши розетки на 100% безопасными.
  6. Есть рекомендации применять в ванных комнатах УЗО с током утечки 10 мА (см. СП 31-110-2003, приложение А).
  7. Все рассуждения в ПУЭ или ГОСТ Р 50571.11-96 по поводу степени защиты IP относятся не к розеткам, а к электроприборам. Перечислим их, вдруг они Вам пригодятся при выборе светильника для ванной комнаты.

  • В зоне 0 устанавливаются электроприборы со степенью защиты не менее IPХ7, напряжением до 12 В, предназначенные для применения в ванне, причем источник питания должен размещаться за пределами этой зоны.
  • В зоне 1 могут устанавливаться только водонагреватели, степень защиты от IPX5.
  • В зоне 2 могут устанавливаться водонагреватели и светильники класса защиты 2, степень защиты от IPX4.
  • В зоне 3 могут устанавливаться электроприборы со степенью защиты IPX1.
Читайте так же:
Как подключить вторую розетку от первой

По ГОСТ 14254-2015 розетка с закрытой крышкой IP44 (она же «пылевлагозащищенная розетка») будет оставаться исправной, если на нее будут попадать брызги, падающие с любого направления.

Во-первых, если на такую розетку будет воздействовать не брызги, а струя воды, то она может стать причиной поражения человека электрическим током.

Во-вторых, при открывании крышки розетки степень защиты снижается с IP44 до степени защиты IP обычной розетки, не верите — уточните у производителя. Теперь вспомните, как часто Вы вынимаете вилку из розетки, к которой подключена, например, стиральная машина?

Так зачем рисковать?

Можно установить розетки с обычной степенью защиты и, например, защитными крышками, подальше от источников воды, это будет достаточно для обеспечения безопасности.

IMG_1237.jpg IMG_1128.jpg

В этой статье описана ситуация с установкой розеток в индивидуальных жилых помещениях — в квартирах, таунхаусах, коттеджах и т.д.

P. S. Если речь идет о гостиницах, банях, саунах, прачечных и других общественных зданиях, то требования еще жестче.

ПУЭ, п. 7.1.48. Установка штепсельных розеток в ванных комнатах, душевых, мыльных помещениях бань, помещениях, содержащих нагреватели для саун (далее по тексту «саунах»), а также в стиральных помещениях прачечных не допускается, за исключением ванных комнат квартир и номеров гостиниц.

В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.

Можно во "влажном" помещении устанавливать электрические розетки?

Квартира у меня небольшая в хрущевке. Готовимся к ремонту в ванной комнате. У меня есть такое желание сделать рядом с зеркалом электрическую розетку, что бы включать бритвенный прибор или фен. Можно во "влажном" помещении устанавливать электрические розетки?

Материалы по теме

Народ, может кто подскажет. Ситуация такая: есть тройной выключатель — ванная, принудительная вентиляция в туалете, туалет (слева направо в таком.

Делаю ремонт в квартире с последующей ее перепланировкой, однако, то место, в котором будет находиться телевизор, нет поблизости розетки, а.

У знакомого на первом и втором этаже перед лестничным пролётом стоят двухклавишные выключатели. Любым одним из двух выключателей, включались.

Комментарии пользователей:

Нельзя! Во влажных помещениях с обилием металлических конструкций не более 36 вольт, а в некоторых случаях только 12! Ванная комната как раз и есть такое помещение, с сыростью, трубами и ванной, поэтому, если не хотите приключений на одно место, розетку там не планируйте.

Ни заземление, ни защитные крышки на розетках не помогут!

В саунах, ванных комнатах, санузлах, душевых, как правило, должна применяться скрытая электропроводка. Допускается открытая прокладка кабелей. В саунах, ванных комнатах, санузлах, душевых не допускается прокладка проводов с металлическими оболочками, в металлических трубах и металлических рукавах.

neslyx100, при чем тут проводка? Человек о розетках спрашивал.

Artem, согласно Вашим ответам, то нельзя пользоваться не только бытовой техникой, но и промышленной. Причем тут металлические конструкции? На любом заводе полно металлических конструкций станки, листовой металл и прочее, и тем более в цехах гальваники, на участках водоподготовки и так далее. Электрооборудование бывает разным: есть взрывозащищенное, пылевлагозащищенное, влагозащищенное и др. Одним словом, читайте ПУЭ и ПБЭЭП.

Читайте так же:
Какие коннекторы для розеток

Розетки там устанавливать можно с соблюдением очень многих требований. Во-первых, розетка обязательно должна быть заземлена. Во-вторых, учитывая повышенную влажность, электропроводка должна быть скрытой и абсолютно все места соединения проводов заизолированы. В-третьих, розетка не должна располагаться ближе чем 0,6 м от ванной и раковины (требования ПУЭ). Также розетки в ванных комнатах не размещают на холодных стенах — там может образоваться конденсат. Кроме того в таких комнатах с повышенной влажностью лучше использовать влагозащищенные розетки. И хотя они дороже обычных, но это оправдывает себя. Дело в том, что в таких розетках есть крышки и уплотнители (они не пропускают влагу внутрь розетки).

Можете ставить, но только влагозащищенного исполнения. Чтобы исключить утечку тока на стены и пол, предварительно убедитесь, что распределительный щиток, который установлен на этажной лестничной площадке, надежно заземлен.

да конечно можно, но правда будет намного лучше и безопаснее, если вы постараетесь сделать помещение менее влажным и розетку будете ставить не из дешевых, а качественную и надежную с крышкой от влаги.

Установка розетки в ванной комнате

Печать

розетка в ванной

Еще двадцать-тридцать лет назад в ванной комнате обычно розеток не устанавливали. Совсем. Установка розетки в ванной комнате могла быть произведена хозяином только в нарушение правил техники безопасности. Поменялись времена, поменялись и правила. В каждом доме есть бытовые электроприборы, использовать которые удобно и целесообразно именно в ванной. Стиральная машина, фен, бойлер, электробритва. Современные ванны и душевые кабины, оборудованные электроникой. Эти и другие приспособления требуют источника электрического тока.

Сегодня установить розетку в ванной комнате можно на законных основаниях. Но относиться к этому делу надо очень серьезно. Ведь ванная по прежнему остается помещением с повышенной влажностью. А пользоваться электричеством во влажном помещении надо предельно аккуратно.

Жилище современного человека должно быть безопасным. В этой статье пойдет речь о том, как сделать безопасную проводку в ванной комнате, какие использовать материалы. Где именно разместить источник питания. И, конечно, о том, какая розетка в ванную комнату подойдет наилучшим образом.

Особенности электропроводки в ванной комнате

устройство проводки в ванной комнате

устройство проводки в ванной комнате

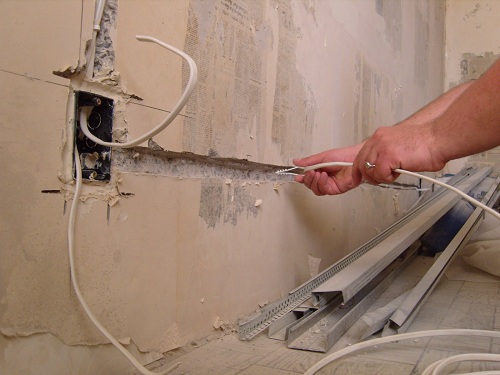

В ванной комнате применяется скрытая проводка. Подводить электричество к месту, где будет установлена розетка, нужно отдельной линией. Старые, алюминиевые провода попросту не выдерживают современных нагрузок. В современном быту используются стиральные машины нового поколения, бойлеры, душевые кабины и ванны-джакузи, оснащенные электроникой. Все эти приборы должны быть заземлены. Они оборудованы вилками, предполагающими заземление. Чтобы дорогостоящее оборудование ванных комнат работало в безопасном режиме, рекомендуется использовать только трехжильный медный кабель с двойной изоляцией. Сечение жилы кабеля должно быть 2,5 кв.мм.

Для безопасной эксплуатации электроприборов в ванной нужно использовать УЗО (устройство защитного отключения). Для этой линии надо установить отдельное устройство защитного отключения. Показатель отключения дифференциального (остаточного) тока должен составлять не более 30 мА. Устанавливая новые электросистемы, многие специалисты выбирают отключение 10-15 мА. Это допустимо, но ниже уже никак нельзя.

Естественно, делать штробу и укладывать в нее кабель нужно до того, как будут выполняться отделочные работы. При работе рекомендуется использовать полимерные кабель-каналы (см фото). В них укладывается кабель с двойной изоляцией. Желательно продумать заранее возможность их аварийной замены. На этапе планирования нужно решить, хватит ли для нужд семьи одной розетки. Пользоваться в ванной тройниками и удлинителями ни в коем случае нельзя.

Читайте так же:
Изготовление розеток для выставок собак своими руками

Как выбрать место для розетки?

Размещение розеток в ванной комнате удобнее производить там, где находятся бытовые приборы. Но важно соблюдать некоторые правила. Прежде всего, любая электрическая точка в санузле должна устанавливаться не ближе, чем в 60 см от ванны или душевой кабины, умывальника, металлических труб, других предметов из металла. Также нужно обратить внимание, чтобы розетка располагалась на расстоянии не меньше 30 см от пола.

вариант размещения розетки

вариант размещения розетки

Не следует монтировать розетку на холодных стенах. На них может образовываться конденсат. Попадание влаги в розетку недопустимо.

Подходящая розетка в ванную комнату

розетки со шторками от попадания влаги

розетки со шторками от попадания влаги

Наилучшим образом во влажном помещении используются розетки с маркировкой IP44. Что такое IP44? Это код, указывающий степень защиты. Первая четверка характеризует уровень защиты от пыли, а вторая — от влаги. Показатель класса защиты от воздействия влаги у розетки, установленной во влажном помещении, должен быть не ниже четверки.

Что особенного в розетках с маркировкой IP44? Ее корпус имеет крышку на пружине, или шторку, которая предотвращает попадание вовнутрь случайных капель воды. Также такая розетка оборудована специальными уплотнителями, что защищает ее от влаги в то время, когда в нее введена вилка прибора. Розетки для влажных помещений делаются из более прочного материала.

Выбирая розетку для ванной комнаты лучше отдавать предпочтение изделиям известных производителей. Это послужит гарантией безопасной эксплуатации электроприборов. Если нужно выбрать розетки для ванной комнаты, Фото можно посмотреть на сайте фирмы — изготовителя.

Особенности монтажа розетки

Установка розетки в ванной комнате не отличается от работы в любом другом помещении. Хочется обратить внимание только на одну особенность. Если стены в ванной комнате уже облицованы керамической плиткой (если установка розетки не приурочена к ремонту), проделывать гнезда для монтажа подрозетников нужно очень аккуратно.

устройство подрозтеников

устройство подрозтеников

Чтобы прорезать и не повредить кафель, нужно использовать специальную насадку на дрель,»коронку» по керамике. А если нужны отверстия под дюбели — нужно позаботиться о соответствующем сверле. Пока не пройдена плитка, работать перфоратором нужно в безударном режиме. Когда керамика будет просверлена, можно поменять инструмент на обыкновенный, применяемый по бетону, и включать ударную функцию перфоратора.

Стену, облицованную кафельной плиткой, во время резки надо увлажнять. Это не даст инструменту перегреваться.

Учитывая такие сложности, все же нужно стремиться к тому, чтобы монтаж электрической проводки и подготовка гнезд под розетки производились раньше, чем отделка стен керамической плиткой.

Еще раз о безопасности

Очень важно, чтобы в ванной комнате была предусмотрена так называемая система выравнивания потенциалов. Металлические части помещения (арматура, металлические трубы водопровода и канализации и т. д.) должны соединяться друг с другом заземляющей перемычкой, проводником, который подводится непосредственно к заземляющей шине на щитке. Даже если водопровод имеет собственное заземление, система выравнивания потенциалов необходима.

Не пригласить ли специалиста?

Сделать правильную, влагостойкую проводку и установить розетку в ванной комнате действительно не сложно. Но, если нет уверенности в том, как правильно подобрать материал и оборудование, лучше пригласить профессионала. К установке электрооборудования в ванной комнате нельзя подходить спустя рукава. Профессиональный электрик, если он ответственный и опытный, выполнит работу, соблюдая нормы безопасности. Ведь безопасность клиента — его обязанность.
