Как подключить розетку с заземлением

Как подключить розетку с заземлением

Существует множество критериев, по которым подбирают электрическую розетку. Одним из них является наличие заземления. Все современные электроприборы и техника оснащены вилкой, имеющей заземляющий контакт, поэтому и розетка к ним должна быть соответствующей. Если внимательно посмотреть на розетку, можно увидеть выпирающие металлические скобы – это значит, что механизм заземления присутствует. В моделях старого образца нет третьего контакта, их легко отличить. Мы расскажем, как подключить розетку с заземлением.

Как выбрать розетку с заземлением

В России чаще всего можно встретить розетки немецкого типа F, они имеют две заземляющих пластины и два отверстия диаметром 4,8 мм, это стандартные евророзетки, которые подходят ко всем современным электроприборам (холодильники, стиральные машины, прочая крупная и мелкая бытовая техника). Сегодня ассортимент розеток с заземлением очень широк, вы можете выбрать розетки со шторками (защита детей), с диодной подсветкой, крышкой, всех оттенков. По типу монтажа они делятся на наружные и скрытой проводки. В квартирах чаще всего используются розетки скрытого монтажа (внутренние), а в частном деревянном доме лучше использовать наружную проводку для пожаробезопасности.

Розетка с заземлением
Розетка с заземлением
Розетка без заземления
Розетка без заземления

Выбор типа проводки

Чтобы подключить розетку с заземлением, нужно сначала проверить, какой тип проводки используется в помещении. В современных домах применяется трехжильный провод, в котором уже есть заземляющий провод, поэтому никаких сложностей при монтаже возникнуть не должно. А вот жителям домов старой постройки придется самостоятельно проложить заземляющий провод к общему электрощитку. Чтобы определить тип проводки в вашем доме, нужно посмотреть на срез кабеля – если там всего два провода, значит заземления нет, а если три – все в порядке, можно подключать розетку с заземлением. Очень часто пользователи игнорируют отсутствие заземляющего провода, а ведь это может обернуться ударом электрического тока. Дело в том, в случае перепадов напряжения ток может подаваться на корпус прибора.

Проводка с заземлением
Проводка с заземлением
Провод без заземления
Проводка без заземления

Монтаж розетки с заземлением

Для подключения вам потребуются инструменты: плоскогубцы, нож для зачистки провода, кусачки, строительный уровень и карандаш для разметки, также может понадобиться перфоратор в случае необходимости штробления бетонной стены, отвертки плоского и крестового типа. Необходимо правильно выбрать подрозетник – для бетона или более мягких поверхностей (гипсокартон).

Вариант первый – монтаж розетки внутренней проводки

Для подключения розетки в бетонную или кирпичную стену Вам понадобится проштробить (выдолбить) при помощи перфоратора отверстие для подрозетника и штробы (борозды) для провода. При штроблении ниши для кабеля не стоит углубляться более чем на 2,5 см, ширина борозды также не более 25 мм. Затем прокладывают провод в штробу и вмораживают его при помощи штукатурного раствора, оставляя не менее 10 см для выполнения работ. Если вы никогда раньше не подключали розетку с заземлением, можно оставить и большую длину кабеля, потом вы можете обрезать лишнее. Подрозетник также фиксируется раствором.

Обычно в новых квартирах уже есть подрозетники, останется лишь поставить на место розетку. Нужно учитывать, что делать это следует после завершения отделочных работ. Если сначала подключить розетку, будет сложно обойти ее при поклейке обоев, покраске или отделке другими материалами. Итак, вы уже завершили отделку, теперь можно приступать непосредственно к монтажу розетки.

Сначала зачистите при помощи острого ножа провод, идущий из подрозетника. Затем снимите с новой розетки крышку, открутив центральный винт. Вы увидите внутренний механизм, его и нужно вставить в подрозетник. Выровняйте розетку по горизонтали, отметьте карандашом точки, в которые будут вкручены шурупы крепления. Извлеките внутренний механизм, прикрутите провода из подрозетника к клеммам розетки. Сначала прикручиваем заземляющий провод (желто-зеленый), затем нулевой (синий), и уже потом фазу (может быть любого цвета). Аккуратно уложите провод в подрозетник и закрутите фиксирующие винты. Теперь можно одеть декоративную крышку и ваша розетка готова к работе.

Вариант второй – монтаж розетки наружной (открытой) проводки

Такой тип подключения розетки с заземлением гораздо проще, ведь нет необходимости проводить штробление стены. Для монтажа розетки открытой проводки следует выбрать подходящее место и приготовить инструмент. Вам понадобится строительный уровень для обеспечения ровного положения розетки, отвертки (крестовая и плоская), карандаш, нож для зачистки провода.

Сначала прокладываем кабель до места установки. Желательно сразу подготовить кабель-каналы подходящего цвета. Провод укладывается в кабель-канал. Снимаем крышку с розетки, прикручиваем рабочий механизм, соединяем провода. Затем прикручиваем крышку. Вот и все, никаких сложностей в случае подключения розетки с заземлением методом наружной проводки у вас возникнуть не должно. Помните: важно соблюдать полярность кабе

Как правильно подключить розетку с заземлением. Что такое розетка с заземлением

Как правильно подключить розетку с заземлением. Что такое розетка с заземлением

Первоначально разберемся, что из себя представляет розетка с заземлением. Начнем с выяснения зачем необходимо заземление и как оно работает. Чтобы расширить кругозор наших читателей, скажем, что заземление бывает защитным и рабочим. Выдержка из ПУЭ Глава 1.7. Часть 1. ЗАЗЕМЛЕНИЕ И ЗАЩИТНЫЕ МЕРЫ ЭЛЕКТРОБЕЗОПАСНОСТИ:

1.7.7. Защитным заземлением называется заземление частей электроустановки с целью обеспечения электробезопасности.
1.7.8. Рабочим заземлением называется заземление какой-либо точки токоведущих частей электроустановки, необходимое для обеспечения работы электроустановки.

В статье мы рассматриваем исключительно защитное заземление . Итак, говоря простыми словами, система заземления предназначена для защиты человека от поражения электротоком. Для этого в землю закапывают стальные стержни (заземлители), соединенные стальной полосой. Эта конструкция называется «контур заземления». К этому контуру подключают провод, который выводится на специальную колодку, расположенную в электрическом шкафу. Провод выбирают большого сечения, все соединения делают надежно — с хорошим электрическим контактом. Провод идет напрямую — от контура на шину, без каких-либо дополнительных коммутирующих устройств (не заходит ни на автоматы, ни на УЗО , ни на любые другие устройства). Все остальные приборы и устройства подключаются к шине заземления отдельными проводами. Получается, что заземление — отдельная сеть с очень низким сопротивлением.

Как правильно подключить розетку с заземлением. Что такое розетка с заземлением

Заземляющий провод к розетке подключается напрямую — без автоматов и других устройств

Разберемся, как работает заземление. Оно защищает при прикосновении к корпусу прибора, который оказался под напряжением. Это обычно происходит при повреждении изоляции. Тогда на корпусе появляется потенциал, он через заземляющий провод уходит на контур заземления. Почему? Потому что правильно подключенная «земля» всегда имеет низкое сопротивление. Поэтому ток уйдет по пути с более низким сопротивлением, и через контур (металлические штыри) рассеется в земле. Так что термин «заземление» имеет к земле непосредственное отношение. Потенциал буквально уходит в землю. А дальше должна сработать защита — УЗО, который обнаружит ток утечки (тот, который ушел в землю) и отключит питание.

Читайте так же:
Как через розетку информацию

Ранее у нас проводка была двухпроводная — фаза и ноль. И именно ноль (нейтраль) работал как защита. Пока приборов было мало, оно как-то работало. Но сегодня, когда электроприборы в любом доме исчисляются десятками, такой защиты недостаточно. Теперь старые сети с защитным нулем заменяют на защитное заземление. Ноль при этом остается «рабочим». Даже не вдаваясь в подробности схем, можно отличить систему c заземлением: проводка трехпроводная, стоят розетки с заземляющим контактом.

Как правильно подключить розетку с заземлением. Что такое розетка с заземлением

Розетка с заземлением или без. Безопасность в электромонтажных работах

Перед установкой нужно определить, какой же тип проводки в стене. Этот этап требует демонтажа старой розетки, в результате чего будет видно количество проводов. Если провода только два — заземления нет, а мы видим только провод нейтраль, а также фазу.

Для правильного подключения следует соблюдать все этапы работы:

  • На щитке отключите электроснабжение;
  • Внимательно осмотрите щит и убедитесь, что электричество отключено;
  • Далее специальным индикатором (так называемая индикаторная отвертка) необходимо убедиться, что фаза отсутствует на всех 3-х проводах, точнее на их оголенных частях;
  • Открутите винт на корпусе, ослабьте лапки, уберите старое изделие;
  • Если подрозетник в плохом состоянии его можно почистить или поменять на новый;
  • Снимаем внешнюю изоляцию;
  • Зачищаем концы проводов.
  • Подключаем кабели к розетке и затягиваем винт;
  • К розетке подсоединяем третий кабель — заземление к клемме, обозначенной как «РЕ» или специальным знаком:
  • Фиксируем корпус с помощью винтов;
  • Закручиваем крышку корпуса.

Как правило все двойные розетки имеют 3 контакта для подключения: фаза, нейтраль и «земля». То есть, подключение двойной розетки выполняется точно также, как и одинарной. Вся коммутация проводов между 3 входными контактами и выходами розеток для удобства выполнена производителем внутри изделия.

  1. Для подключения двойной розетки нужно провести несколько подготовительных действий — определяем принадлежность всех проводов, рассматриваем маркировку (не забывайте выполнять проверку индикаторной отверткой).
  2. Защищаем концы всех проводов, которые подводят электричество к розетке.
  3. Удаляем из розетки крышку.
  4. Ослабляем все болты, что расположены на клеймах.
  5. Каждый конец провода, что выведен из розетки, подводим к соответствующим контактам, закрепляем в отверстиях клемм. Такие провода как фазный, а также нулевой можно легко подключать, не учитывая их функциональности. Это говорит о том, что их можно даже менять местами. Но, заземляющий провод нужно в обязательном порядке подключить ко клеммнику, который обозначен как «РЕ» или выделен специальным обозначением, означающим заземление (смотреть рисунок выше).
  6. Крепим корпус с помощью саморезов к коробке в стене, а провода прячем в корпус.
  7. С помощью лапок фиксируем корпус и затягиваем винты.
  8. Проверяем затяжку каждого болта и устанавливаем крышку розетки.

Как подключить вилку с заземлением. Как подсоединить провод к вилке с заземлением?

Инструкция по замене электрической вилки пригодится новичкам в электрике, которые не знают, какой проводник к какому штырьку подключить. На сегодняшний день вся

подключается к сети с помощью евровилки, которая отличается от обычного варианта исполнения наличием заземления. Как следствие – вместо привычных 2 жил нужно подключить 3, что и вызывает сложности у некоторых домашних мастеров. Далее мы расскажем, как поменять вилку на проводе, предоставив пошаговую инструкцию с фото примерами, а также наглядные

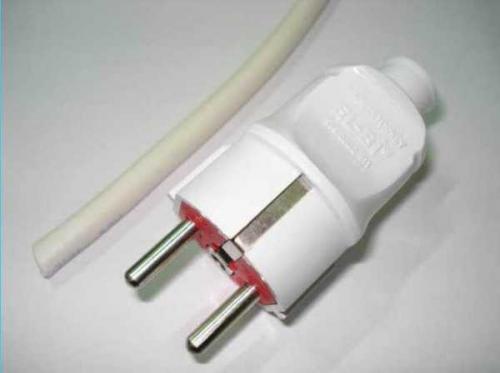

Меняем сломанную евровилку

Если у Вас оплавилась электрическая вилка либо сломался один из штырьков, технология замены выглядит следующим образом:

  1. Срезаем евровилку, которую нужно поменять и снимаем внешнюю оболочку шнура (около 5 см от конца).Как правильно подключить розетку с заземлением. Что такое розетка с заземлением 02
  2. Зачищаем все 3 жилы на 15-20 мм. О том, как правильно снять изоляцию мы рассказывали в соответствующей статье.
  3. Скручиваем жилы и обрезаем их таким образом, чтобы осталось 10 мм оголенного провода, чего достаточно, чтобы поменять вилку своими руками.Как правильно подключить розетку с заземлением. Что такое розетка с заземлением 03
  4. Для лучшего контакта плоскогубцами подогните медные концы, как показано на фото ниже.Как правильно подключить розетку с заземлением. Что такое розетка с заземлением 04
  5. А вот теперь самое важное – подсоединение проводов. Как правило, шнур для подключения стиральной машины, холодильника либо другой бытовой техники имеет 3 контакта: синий – ноль, желто-зеленый – заземление, оставшийся – фазный. Чтобы правильно поменять вилку своими руками, «землю» нужно подключить к центральному контакту, оставшиеся два к штырькам, тут полярность не важна.Как правильно подключить розетку с заземлением. Что такое розетка с заземлением 05
  6. Далее необходимо зажать кабель (именно его) пластиковой перемычкой, которая зафиксирует его в посадочном месте.Как правильно подключить розетку с заземлением. Что такое розетка с заземлением 06
  7. В последнюю очередь собирается корпус евровилки, который скрепляется одним винтом.Как правильно подключить розетку с заземлением. Что такое розетка с заземлением 07

Как подключить розетку 4 провода. Стандарты и схема подключения

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

В большинстве случаев используется второй вариант — «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

  • протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.
  • “A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

На другой стороне:

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста. Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Розетка фактически уже подключена. Осталось ее вставить на место в суппорт.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Когда вы захлопываете крышку, ножи автоматически прорезают изоляцию и образуется контактное соединение. В инструкции таких марок нередко указывают, что при подключении провода, использование специальных обжимок-кроссователей запрещено.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Далее устанавливаете лицевую панель и декоративную рамку.

Как подключить розетку с заземлением к двум проводам. Порядок подключения

Непосредственно перед тем, как подключить двойную розетку с заземлением, вам придётся выполнить следующие подготовительные операции:

  • зачистить концы проводов, подводящих электропитание к розетке;
  • удалить с монтируемого изделия декоративную крышку;
  • ослабить крепёжные болты на клеммах, к которым впоследствии будут подключаться жилы электропроводки.
Читайте так же:
Где розетка для кондиционера расположение

Подключение к распределительному щитку Дальнейшие манипуляции, связанные с подключением розетки, сводятся, как правило, к следующим операциям:

  1. Концы проводов, выведенные из пластмассовой посадочной коробки, подводятся к контактам и заправляются в соответствующие клеммные отверстия. Фазный и нулевой провода вы можете подключать без учёта их функционального назначения (т.е. их можно менять местами). В отличие от них заземляющий проводник должен подключаться к клеммнику со специальным обозначением, представляющим собой символ заземления.
  2. После подключения проводов корпус розетки без крышки крепится саморезами к монтажной пластиковой коробке (подрозетнику); при этом питающие провода аккуратно заправляются в его корпус.
  3. Розеточные изделия старого образца оснащены специальными лапками, которые позволяют фиксировать его корпус путём затягивания винтов.
  4. После закрепления розетки в подрозетнике следует ещё раз проверить затяжку болтов на клеммниках и только затем установить на место декоративную крышку.

В заключение необходимо предупредить вас о том, что перед проведением всего комплекса мероприятий по подключению розетки, обязательно следует снять электропитание со всей квартиры. Такое отключение производится обычно посредством выключения соответствующего автомата или выкручивания пробок.

Первым делом следует обесточить проводку. Сделать это можно с помощью рубильника на щитке или открутив пробку в счетчике (если установлен счетчик старого образца). После отключения необходимо проверить отсутствие напряжения в сети индикаторной отверткой, коснувшись сначала одного, потом другого провода.

Как подключить розетку с заземлением к двум проводам. Порядок подключения

Далее нужно зачистить кабель от изоляции, достаточно будет 7 — 10 мм. Для этого потребуется стриппер (специальный инструмент для снятия изоляции, позволяет избежать повреждения жил), но если такового нет, то можно воспользоваться обычным ножом.

В самой розетке откручиваются клеммные винты, и вставляется провод в контакт (оголенная часть жил может выглядывать, но не более 2-3 мм, если получилось больше, то укоротить). Также можно скрутить очищенную от изоляции жилу в кольцо (это усилит надежность соединения). Фиксация контактов происходит закручиванием клеммных винтиков. Теперь надо удостовериться, что провод сидит надежно, для этого достаточно легко его потянуть.

Если имеется провод заземления в подрозеточной коробке (он обычно маркируется цветом — желтый с зеленой полоской), то остается только присоединить аналогичным способом средний контакт.

После монтажа проводов конструкцию можно установить в подрозетник. Она должна войти ровно, отверстия располагаются горизонтально, провода необходимо аккуратно уложить в стакан, после чего можно затянуть распорные винты (на практике многие электрики обходятся одним креплением — с помощью зажимов рамки, но крепление винтами добавит конструкции надежности).На рамку одевается внешняя секция корпуса и прикручивается.

Трехжильный кабель. Подключение

В данной статье рассмотрим, как осуществить замену двухпроводной проводки на трехпроводную с системой защитного заземления.

При организации бытовых систем электроснабжения процедура по устройству заземления является обязательным мероприятием. Это наиболее простой способ избежать поражения током при повреждении изоляции проводов и/или возникновения в сети коротких замыканий. Заземление также способно обеспечить защитой от выхода из строя различной бытовой электротехники.

К сожалению, во множестве старых (и не только) домов и квартир заземление электропроводки отсутствует, вместо него используется зануление, или защита отсутствует вовсе. Зануление, как показала практика, не самый надежный способ защиты, т. к. эта система, по сути, защищает лишь оборудование при возникновении коротких замыканий. При повреждении изоляции и утечки тока на корпус электротехнического устройства система зануления не сможет уберечь человека от поражения током (если тот случайно коснется оголенной части корпуса).

Кратко о бытовых системах заземления

Начиная с 2003 года в силу вступило постановление, в котором приведены обновленные требования к строительству и переоборудованию многоквартирных домов (и других строений), в том числе к устройству систем заземления. По правилам, здания должны оснащаться стояком, состоящим из 5 проводов, где 5-й служит в качестве заземляющего проводника.

Касательно частных домов. Системы заземления (при отсутствии) должны устраиваться жильцами самостоятельно. Обычно такая система представляет собой заземляющий контур, вкопанный в грунт. Контур, как вариант, выполняется из 3–4 стальных кольев, вбивающихся в землю и объединяющихся в единую цепь.

Для организации системы заземления в доме/квартире используются трехжильный кабель, подключение которого выполнятся по несложной схеме. Рассмотрим этот вопрос детальнее.

Основные моменты монтажа системы заземления

Весь процесс по монтажу системы заземления можно условно разбить на следующие части:

1. Монтаж проводки/демонтаж и последующая замена двухжильного кабеля на трехжильный проводник (в непереоборудованных домах/квартирах).
Если выполняется замена электропроводки, в этот пункт также добавляются процедуры по демонтажу и последующей установке новых электроприборов (выключатели, розетки, выходы для подключения светильников и др.), имеющих специальные выводы для подключения заземляющей жилы. На рисунке показан пример розетки в разобранном виде с заземляющим контактом (центральная контактная площадка).

2. Соединение трехжильного кабеля с электроприборами.
Технически трехжильный кабель подключить к розетке предельно просто. Все, что требуется проделать, это соединить каждую жилу провода с выходом на электроприборе. Однако здесь следует иметь в виду, что каждая жила должна подключаться к соответствующему по функционалу выводу розетки, т. е. к земле, нулю и фазе.
Понять «роль» жилы в кабеле несложно. Для этого достаточно изучить спецификацию проводника, предоставляемую производителем. Каждая жила имеет свою уникальную цветовую маркировку, обозначающую ее принадлежность к фазному, нулевому или заземляющему проводнику.

3. Соединение трехжильного кабеля в распределительной коробке
Распределительная коробка служит для объединения группы кабелей в единую цепь. Различают центральную и локальную коробки. Центральная устанавливается на входе в дом/квартиру сразу после щитка. Локальные коробки служат для объединения проводки конкретного участка системы электроснабжения.
В случае, например, с комнатой в коробке объединяются провода, идущие от всех комнатных выключателей, розеток и других электроприборов. К каждой коробке по отдельности подводится фаза, ноль и земля. Таких распределительных точек в системе электроснабжения может быть несколько, и каждая из них затем объединяется с центральной коробкой.

4. После чего остается трехжильный кабель подключить к распределительному щитку
При подключении кабеля к щитку снова может встать вопрос о том, какую жилу и к какому контакту ее следует подключать. На самом деле, здесь все просто. На поверхности щитового оборудования можно найти такие обозначения, как «L1», «L2», «L3»… (фазные выходы), «N» (рабочий ноль) и «PE» (защитное заземление). Отсюда несложно догадаться, какую жилу и куда следует подключить.

Здесь стоит иметь в виду, что заземляющей шины как таковой может не оказаться — скорее всего это означает необходимость подключения земли напрямую к металлическому корпусу щитка (в этом случае лучше обратиться к специалисту).

Читайте так же:
Как опустить розетку ниже

Трехжильный кабель: подключение и удлинение

Рассмотрим еще один момент, связанный с устройством систем заземления, а именно — правила соединения токопроводящих жил друг с другом. Возникает такая необходимость при удлинении трехжильных кабелей и/или их монтаже в распределительных коробках.

Существует несколько безопасных и надежных способов соединения жил. Сюда относятся:

• Опрессовка. В этом случае жилы помещаются в металлическую гильзу, которая затем обжимается специальным инструментом — пресс-клещами. Поверх гильзы устраивается изоляция.
• Сварка. Производится при помощи маломощных специальных сварочных аппаратов.
• Пайка. Технология соединения такая же, как и при пайке, например, радиодеталей.
• Соединение винтовыми клеммами. Простой и быстрый способ. Такие зажимы имеют в своей конструкции несколько контактных площадок с разъемами для подключения жил. Сами жилы фиксируются болтовым соединением.
• Соединение самозажимными зажимами. Еще более простой способ. В отличие от устройств предыдущего типа здесь отсутствуют болты. Соединение жил производится путем их фиксации при помощи пружинных контактов.

Не рекомендуется производить удлинение трехжильных кабелей и/или соединение токопроводящих жил методом скрутки и последующей изоляции изолентой. Так соединять провода можно лишь на короткое время.

Значение заземления и как установить розетку с заземлением

Невозможно представит жизнь человека без использования разнообразных электрических приборов.

Не стоит забывать о том, что они не только существенно облегчают жизнедеятельность человека, но и несут опасность для жизни.

Для того чтобы обезопасить себя необходимо в помещении использовать заземление.

Необходимо знать, как установить розетку с заземлением таким образом, чтобы она работала надежно и была безопасной.

Суть заземления и его значение

Электроток двигается между двумя точками, которые отличаются между собой разным элоктропотенциалом и электрическим зарядом. Для начала движения тока, необходимо соединить две точки. Это можно сделать при помощи проволоки из меди.

Заземление в доме

Заземление в доме

В электрической розетке одно гнездо имеет заряд в 220 В, а другое – 0. при включении прибора происходит соединение этих двух точек, что приводит в движение ток. Только при таком условии электроприборы будут функционировать.

Каждая розетка имеет 3 отверстия: ноль, земля и фаза. Земля подводится к проводу, направленному к зажиму винтового типа. Этот провод выполняет такие функции:

  • Гарантирует безопасность от удара током. При утечке тока немедленно прекращается его подача.
  • Обеспечивает стабильную работу системы автоматического отключения.
  • Отвечает за корректность срабатывания сетевых фильтров, которые входят в состав конструкций бутовой техники импортного производства.

Заземление по функциональности можно условно подразделить на такие виды:

  • Все части корпуса оборудования, обладающие электропроводимостью, соединяются с нулем. Такой вид заземления известен как зануление. Когда на корпус попадает фаза, происходит короткое замыкание, что приводит к выбиванию автоматической системы безопасности.
  • При наличии контура заземления, все части оборудования, которые имеют способность проводить электрический ток, соединяются с ним. Результатом использования такого типа заземления является то, что в случае пробивания тока, контур получает такое же напряжение, что и корпус оборудования.

Недостаток автоматической системы срабатывания заземления в ее невысокой скорости срабатывания. Земля впитывает электрический ток намного быстрее, что ставит под удар человеческую жизнь.

Виды розеток с заземлением

При покупке розеток важно знать, чем отличаются розетки с заземлением и без него. Увидеть отличия можно, если разобрать корпус устройства. Та, которая имеет заземление, оборудована 3 контактами (боковой, который разделен для нулевого и фазного провода; центральный).

Двойная розетка с заземлением

Двойная розетка с заземлением

Отличие также заметно и при визуальном осмотре. Они зависят от производителя устройства:

  • Франция. Их конструкция оборудована специальным вспомогательным штырем.
  • Америка. На них нет боковых отверстий с прорезями.
  • Германия. В их центральной части находится выемка, которая имеет форму овала, оборудованная отверстиями для вилки. По бокам от выемки находятся скобы из металла. Именно эти скобы и отвечают за заземление розетки.

Основная отличительная особенность устройства с заземлением заключается в том, что при включении через нее прибора, в первую очередь с током соприкасаются контакты заземления, а уже после них идут в работу контакты нуля и фазы вилки. Благодаря этому, при наличии повреждения прибора и протечке тока, корпус прибора заземляется до попадания в него электрического тока.

Если планируется монтаж электрических розеток своими силами в домашних условиях, специалисты рекомендуют отдать предпочтение тем, которые рассчитаны на 10А или 16А. Такие устройства обладают способностью выдерживать большую нагрузку от разных видов приборов.

При правильно выполненном подключении розетки с заземлением, для того чтобы вынуть ее их сети необходимо приложить небольшое усилие.

Подключение двойной розетки

Нередки случаи, когда в жилых помещениях не достаточно розеток для подключения всех бытовых приборов. Выйти из такого положения можно посредством монтажа двойного устройства.

Конструкция такого типа устройств имеет 1 зажим и 2 – 3 распределительные планки. Такая конструкция обеспечивает подачу электрического тока в обе розетки одновременно. При этом мощность тока, который подается в обе части, имеет непосредственную зависимость от мощности приборов, которые к ним подключены.

По особенностям конструкции двойные устройства можно условно подразделить на такие виды:

  • Закрытые. У них отверстия для вилок замаскированы шторкой. При подключении вилки они отодвигаются в сторону. Срабатывают шторки только лишь при одновременном нажатии на них. Такие розетки отличной подходят для монтажа в помещениях, где находятся дети. Если ребенок решит засунуть в розетку сторонний предмет, ее шторки просто не отодвинуться.
  • С заземляющими контактами, но без заземления. Наличие контактов обеспечивает защиту электрических приборов от пробивания током.
    Для установки в помещениях, где показатель влажности выше нормы. Их можно отличить по маркировке IP-44. Их конструкция оборудована специальным корпусом, который защищает устройство от повышенной влажности.
  • Для монтажа на улице. На них нанесена маркировка IP-55. Их корпус отличается высоким уровнем прочности. Кроме этого он обладает устойчивостью к попаданию влаги и пыли.

После того, как принято решение о монтаже двойного устройства, необходимо точно знать, как подключить двойную розетку с заземлением.

В первую очередь необходимо обратить внимание на провод. Он должен быть выполнен из такого же материала, что и провод, ведущий к магистрали. Кроме этого, кабель должен иметь сечение такое же, что и вся проводка в помещении. Это необходимо для гарантии равномерного распределения электрической энергии.

Подключение двойной розетки

Подключение двойной розетки

Предварительно необходимо подготовить необходимые для монтажа розетки инструменты:

  • Отвертки с плоской и крестовидной головкой.
  • Кусачки для зачищения контактов.
  • Изолента.
  • Пассатижи.
Читайте так же:
Лизард розетки для интернета

Специалисты рекомендуют закладывать все провода в специальную гофру. Благодаря этому удастся обеспечить пожаробезопасность розетки. Использование такого варианта укладки проводов избавляет от необходимости пробивания стены.

Если выполняется монтаж в один подрозетник, необходимо точно определить, где у них фаза, а где ноль. Для этого можно воспользоваться маркировкой, нанесенной на провода. Можно также выполнить измерения напряжения посредством использования электронной отвертки с индикатором.

Чтобы выполнить замеры нужно предварительно снять крышку с устройства, а затем по очереди прикоснуться к оголенным кончикам проводов. Если на проводе ноль, индикатор отвертки не подаст никакого сигнала. Если на проводе фаза, индикатор отвертки загорится.

Начинать работу необходимо с обесточивания помещения. Для этого на электрическом щитке рычаги опускаются в нижнее положение.

Установка двойных розеток выполняется только в помещениях, где уже есть система заземления. В многоэтажных домах монтаж такого типа розеток не имеет смысла. Это связано с тем, что в нем уже есть зануление.

При монтаже устройства рекомендуется придерживаться такой последовательности действий:

  • Нанести на поверхность стены разметку. Для этого устройство помещается недалеко от распределительного щитка или от проходящего провода в стене. Место размещения розетки отметить маркером или карандашом. Измерить расстояние между отверстиями. Сделать это можно, определив точку пересечения диагоналей.
  • В стене проделывают отверстие. Его размеры должны быть такими, чтобы внутренняя часть устройства (стакан) свободно в него поместилась. Для проделывания отверстия можно применить коронку. Ее диаметр должен быть на несколько миллиметров больше, чем размер подрозетника.
  • Тщательно вычистить мусор из отверстия в стене.
  • Развести розетку и скрутить провода. Для разводки необходимо соединить контакты с питающим проводом. Главный провод проводится через одно из отверстий подрозетника. Вспомогательный провод запустить во второе отверстие. Скручивать провода нужно уже в самом стакане. Для этого нужно предварительно зачистить их кончики. С этим можно легко справиться посредством использования специального инструмента. Для продления срока эксплуатации устройства концы проводом рекомендуется запаять или использовать для их изоляции специальный контакт из латуни. Использование латунного контакта более выгодный вариант.
  • Кабель заземления присоединить к клеммам, расположенным в верхней и центральной частях. Нельзя забывать о том, что запрещено крепить фазу и ноль на одной пластине. Это мгновенно приведет к возникновению короткого замыкания.
  • Смонтировать подрозетники. Сделать это можно при помощи специальных держателей, расположенных по бокам подрозетников.
  • Обеспечить максимальную надежность крепления розетки можно посредством использования смеси алебастра, которую аккуратно заложить в место установки подрозетника. Важно обратить внимание на то, что он должен быть размещен равномерно в горизонтальной и вертикальной плоскостях. Для этого необходимо использовать строительный уровень. Если после монтажа подрозетника в стену видны отверстия в ней, их лучше заделать остатками смеси алебастра.
  • В завершении установки подрозетник закрепляется винтами. При этом нельзя их перетягивать. Это может привести к образованию в корпусе трещины.
  • Теперь можно приступить к присоединению лицевой панели розетки.

После этого можно уже включить рычаги на электрическом щитке и включить прибор в устройство в стене. Для этого лучше использовать недорогую технику. При наличии ошибки монтажа, прибор просто сгорит.

Монтаж тройного устройства

Современные производители предлагают пользователям тройные розетки, оборудованные заземлением. Их монтаж в помещении и увеличивает количество приборов, которые можно подключить к устройству.

Монтаж тройной розетки

Монтаж тройной розетки

По особенностям конструкции тройне розетки можно условно подразделить на такие виды:

  • Внутренние. Используются для монтажа проводки скрытого типа.
  • Внешние. Их конструкция оснащена защитной крышкой. Этот вид устройств отличается высоким уровнем защиты от пропуска электрического тока.
  • Встраиваемые или накладные.

Если говорить о том, как подключить тройную розетку с заземлением, монтажные работы следует начинать с определения места расположения устройства. При этом необходимо обратить внимание на то, что все ее элементы должны быть расположены на одном уровне. Для этого можно использовать строительный уровень. По евростандартам устройство должно находиться на расстоянии 25 – 45 см от уровня пола.

Монтаж подрозетников выполняется в такой же последовательности, как и при установке двойной розетки. Отличие заключается в процессе подключения проводов. Для этого можно использовать параллельную схему. По ней каждый провод, который выходит из щитка, соединяется с 2 проводами из дополнительных жил, которые направляются на 2 и 3 розетки.

Посредством использования отвертки с индикатором нужно определить, где находится фаза, а где ноль. Дальше провода скрутить по схеме. После того, как все провода скручены, установку подрозетников можно считать завершенной.

Для того чтобы избежать ошибки при подключении тройной розетки с заземлением, специалисты рекомендуют соблюдать следующие правила работы:

  • Перед началом монтажных работ отключить щиток.
  • Для работы применять только специально предназначенные для этого инструменты и материалы.
  • Если провод, с которым приходится работать, имеет длину больше необходимо, его необходимо аккуратно скрутить или отрезать.
  • При возникновении ситуации, когда провод короче, чем нужно, его длину можно увеличить посредством выполнения спаивания, а не скручивания.
  • При монтаже встраиваемой тройной розетки, нужно обращать особое внимание на такие показатели, как плотность установки и ее изоляцией.
  • При выборе проводов и необходимого оборудования, лучше отдавать предпочтение тем, которые обладают номинальным показателем мощности силы тока.

При соблюдении этих несложных правил, процесс монтажа будет проведен безопасно, правильно и надежно.

Особенности монтажа розеток с заземлением

Ампервольтметр

  • Нередко установка устройств выполняется при помощи проводника двухпроводной сети с нулем. Он выступает в качестве своеобразной перемычки в устройстве, которая разделяет клеммы нуля и контакт защиты. Такой вариант не соответствует установленным правилам и технологии монтажных работ. При его использовании не исключена возможность возникновения короткого замыкания.
  • Если нулевой проводник выступает в роли нуля, запрещается использовать автомат или пакетник для преобразования фазы на ноль.
  • При нарушении целостности провода, который ведет на ноль, под фазу попадает корпус электрических приборов. Это может не только вызвать замыкание, но и вывести из работы прибор.
  • Для того чтобы удостовериться в том, что монтаж устройства с заземлением был выполнен правильно, необходимо провести проверку стабильности работы розетки. Для этого используется отвертка с индикатором и ампервольтметр.
  • При проверке необходимо снять разъем и убедиться в том, что подключены провода 3 цветов. Все провода не должны иметь визуально заметных повреждений их целостности. Это означает, что они пригодны к использованию.
  • При использовании отвертки с индикатором на фазе засветится свет. Если проверка проводится посредством использования амервольтметра, первый его щуп присоединяется к отверстии земля, а второй поочередно соприкасается с фазой и нулем. Если при соединении фазы и ноля, прибор не реагирует, монтаж розетки выполнен не правильно и заземление в иней отсутствует.
Читайте так же:
Как расположить розетки над столешницей

В таком случае необходимо провести демонтаж установленного устройства и провести его проверку. Если не обнаружено никаких дефектов проводов, можно провести установку повторно или воспользоваться услугами специалиста.

Последовательное подключение розеток с заземлением — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Как подключить розетку с заземлением

Розетка с заземлением

В большинстве новостроек сейчас прокладывают трёхжильную электропроводку, рассчитанную на установку розеток с заземлением. В старых зданиях в стены вмонтированы двухжильные провода. При ремонте у экономного хозяина возникают сразу два повода для установки розеток без заземления. Во-первых, они дешевле, если сравнивать с аналогами из ассортиментного ряда одного и того же производителя. Во-вторых, самостоятельная установка розетки с заземлением и возможная последующая их замена через определенный период сложнее, особенно если члены семьи любят выдёргивать штекер за шнур, выдергивая его вместе с розеткой, которую в результате приходится периодически закреплять заново.

Как заземлить розетку

Необходимость заземления

При двух проводах, один из которых «фаза», второй «ноль», действует расчёт на то, что при скачке напряжения либо расплавится плавкий предохранитель, установленный отдельно или в самом электроприборе, либо выбьет автомат в квартирном щитке. Это достаточно надёжная система, однако иногда она даёт сбои. Когда её задумывали, дома и квартиры не были так насыщены электробытовой техникой, тем более мощной.

Розетка с заземлением работает совсем по-другому. Третий провод представляет собой изолированный проводник, по которому лишнее напряжение уходит в землю.

Конструкция таких устройств (а они бывают разными) направлена на предотвращение любых проблем, связанных со скачками напряжения. При включении вилки электроприбора, сначала подключается контур заземления, и уже потом «фаза» с «нулём». И даже если в этот момент поставщик электроэнергии подаёт в сеть повышенное напряжение, ваше электрооборудование и вы сами от этого не пострадаете.

Сейчас существуют такие приборы, которые просто опасно включать в сеть без заземления.

  • электрические варочные поверхности;
  • плиты и электродуховки;
  • мультиварки;
  • микроволновые печи и др.

Как выглядит заземление в розетке

Особенную опасность представляют энергоёмкие устройства, в процессе работы контактирующие с водой: стиральные и посудомоечные машины, электробойлеры. Их вообще рекомендуют подключать к квартирному щитку отдельным проводом, естественно, заземлённым.

Некоторые производители электробытовой техники указывают в условиях продажи товара, что гарантийный ремонт не будет осуществляться, если прибор был подключен к сети без заземления. Приборы, для которых заземление обязательно, узнать легко: они снабжены соответствующими штекерами (вилками).

Подключение розетки с заземлением – это дополнительная безопасность, ваша лично, членов семьи и электроприборов, которыми вы пользуетесь.

Виды розеток

  1. американский, их узнают по отверстиям с боковыми прорезями;
  2. французский, в них заземление выведено как третий штырь;
  3. немецкий, который, в основном, используется в России. У них в середине есть две изогнутые пластины.

На рынке присутствует очень широкий выбор розеток, разного качества, с различными техническими и эксплуатационными характеристиками. Есть модели с крышечками; внутренними шторками; с подсветкой; разъёмами для USB и многое другое.

Виды розеток: их отличия

Российская промышленность производит розетки, рассчитанные на силу тока 6,3 и 10 А. Импортные чаще всего помощнее – от 10 до 16 А. Но избыточный запас – это лишние деньги, потраченные напрасно.

Подавляющее большинство людей знает, что у импортируемых, а особенно у купленных за границей электрогаджетов расстояние между штырьками штекера несколько больше, чем у российских, и сами штырьки толще. Меньше людей знают о существовании универсальных розеток, укомплектованных разъёмами для различных вилок.

Посоветуйтесь с консультантом крупного магазина электрофурнитуры. Чем чётче вы сформулируете, для чего вы собираетесь использовать именно эту розетку, тем более точный выбор сможете сделать, даже если установка будет выполняться профессиональным электриком. Это не самый простой вопрос, поскольку, например, в ванных комнатах и на кухнях у розетки должен быть уровень защиты не ниже IP44, они должны быть пыле- и влагозащитные.

Существуют розетки для установки в детских комнатах, в которых не только имеются шторки, но и специальная система, которая отключает розетку, если в отверстие для вилки пытаются засунуть посторонний предмет. Еще одна разновидность — розетки с защитой от КЗ (короткого замыкания). В них встроен плавкий предохранитель.

Розетка с заземлением

Есть розетки для подключения приборов, установленная мощность которых превышает 4 КВт. Обычно они выпускаются наружного исполнения, предназначены для специального штекера и рассчитаны на силу тока 20–25 А.

Устанавливаем самостоятельно

Перед тем как подключить розетку с заземлением, прежде всего, нужно определиться с проводами.

  • Сначала с помощью отвёртки-тестера находят «фазу». Для этого жало инструмента вставляют в отверстие розетки, а к противоположному концу инструмента прикладывают палец, обеспечивая таким образом внутренний контакт. Если лампочка внутри тестера загорелась – это «фаза».
  • Нулевой провод и заземление различают с помощью прибора, который называется мультиметр. Поворотом ручки выставляется замеряемая сила тока – «свыше 220 вольт». Один контакт прикладывается к «фазе», второй – к нужному проводу. Если прибор покажет силу тока 220 В, — найден «ноль». Если показатель будет намного ниже – это провод заземления.
  • После этого обязательно нужно отключить напряжение на щитке. Провода зачистить (10-12 мм, не больше) и, если есть возможность, залудить концы с помощью паяльника. Это действие обеспечит бо́льшую долговечность их работы. Порядок подключения «фазы» и «нуля» значения не играет.

Розетка с заземлением

Контакты заземляющего провода расположены отдельно от силовых, так, что перепутать их невозможно.

  • Если розетка находится в цепи, и есть входящие и выходящие провода, то их подсоединяют попарно. Все контакты тщательно закрепляют, но без пережима. Если контакт будет слабым, провода станут перегреваться. Корпус розетки вставляется в подрозетник, надевается и закрепляется крышка.
  • Затем проверяется правильность установки розетки с заземлением. Для этого следует включить напряжение и приложить тестер к контакту «земли». Если лампочка загорится – монтаж выполнен неправильно.

Как нельзя подключать

  • Во-первых, в случае пробоя с «фазы» на «ноль» ток пойдёт и по проводу заземления, и под напряжением окажется корпус электроприбора, которого может коснуться человек. Это означает в лучшем случае полноценный удар током 220 В.
  • Во-вторых, провода в двухпроводных сетях никак не маркированы. И электрик, например, от компании распределительных сетей, осуществив какие-то профилактические работы, может подсоединить «ноль» (вкупе с проводом заземления) вместо «фазы». Результат будет тем же, что и в первом случае.

Так что если вы не уверены в своих силах, лучше воздержитесь от самостоятельной установки розетки с заземлением и других аналогичных электроработ!

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
