Розетка для витой пары. Как подключить интернет-розетку

Розетка для витой пары. Как подключить интернет-розетку

Розетка для витой пары. Как подключить интернет-розетку

В наше время практически в каждом доме есть компьютер и подведен интернет. Часто случается, что в доме несколько компьютеров. И тут встает вопрос о том, как подключить интернет-кабель так, чтобы обеспечить доступ к интернету со всех устройств . Особенно актуален этот вопрос в больших домах. Решить эту проблему поможет установка компьютерной розетки. О том, как подключить интернет-розетку, а также как обжать интернет-кабель мы и расскажем в нашей статье.

Розетка для витой пары. Как подключить интернет-розетку

ВНИМАНИЕ! Электромонтаж следует проводить только с полным следованием правилам техники безопасности.

Итак, для подключения интернет-розетки нам понадобятся такие материалы и инструменты :

• кабель витая пара;
• интернет-розетка;
• монтажная коробка;
• инструмент для зачистки и опрессовки кабеля – кримпер;
• коннекторы RJ-45;
• роутер.

Распределение телефонии, интернета, кабельного и спутникового ТВ рекомендуется выполнять в специальном (телекоммуникационном) щитке для низковольтного оборудования. Устанавливаем в нем роутер, а также силовую розетку для его питания. Питание розетки можно выполнить от силового щита.

Далее в заранее подготовленной штробе́, предназначенной для слаботочных сетей, от коммуникационного щита прокладываем неэкранированную «витую пару» категории 5е (например, UTP 4x2x0.52) до монтажной коробки так, чтобы конец кабеля в ней имел запас длины.

Выполняем отделочные работы и приступаем к установке электрофурнитуры и коннекторов.

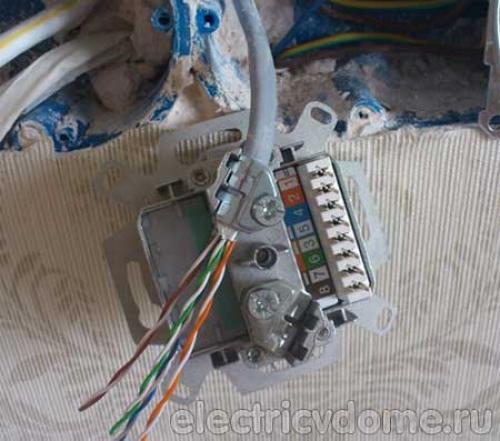

В монтажной коробке кабель зачищаем на 2-3 сантиметра. На компьютерной розетке отщелкиваем крышки, вставляем жилы кабеля в прорези в соответствии с цветовой схемой T568B . Схема подключения интернет-розетки обычно указана на ее механизме. Затем застегиваем крышки-защелки, а лишнее обрезаем.

По такой же схеме производится подключение и других розеток в квартире.

Выполнив подключение кабеля, в монтажной коробке закрепляем компьютерную розетку распорными винтами . Далее на механизм устанавливаем лицевую панель и декоративную рамку.

После подключения компьютерных розеток возвращаемся к коммуникационному щитку. Здесь нам нужно выполнить подключение витой пары к роутеру . Производим зачистку оболочки примерно на 2-3 см, распушиваем жилы и выставляем их в необходимом порядке согласно схеме T568B. Цвета выставляются слева направо: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый и коричневый.

Далее жилы вставляем в коннектор до упора, придерживая его пластиковым фиксатором от себя вниз (контакты коннектора должны «смотреть» на Вас). После этого коннектор вставляется в разъем кримпера и обжимается.

Аналогичным образом производится подключение и других коннекторов. Выполнив обжим витой пары, подключаем ее к роутеру.

Таким образом, мы выполнили подключение интернет-кабеля к компьютерной розетке и роутеру. Вы также можете посмотреть наше

Оригинал статьи размещен на нашем сайте cable.ru .

Если этот материал был для Вас полезным, поделитесь им в социальных сетях!

А для того, чтобы не пропустить выход новых статей, ставьте «лайк» и подписывайтесь на наш канал: Кабель.РФ: всё об электрике .

Как подключить интернет-розетку 4 жилы. Схема опрессовки медного кабеля из четырех проводников

Мы неоднократно в своих статьях упоминали стандарт, который регламентирует правила построения проводных ЛВС — EIA/TIA-568. Вспомним еще раз, о чем там говорится.

В современных сетях используют два способа опрессовки кабеля — прямой и кроссоверный (синонимы — перекрестный, кроссовый). Сегмент, соединяющий компьютер с сетевым устройством (свитчем, маршрутизатором), обжимается прямым способом — проводники на обоих концах отрезка раскладываются в одном порядке. Сегмент, соединяющий свитч со свитчем или ПК с ПК обжимается кроссоверным способом — часть проводников на втором конце кабеля меняет расположение. При перекрестном обжиме витой пары из 4 жил меняются местами все проводники, как именно — показано на схеме.

Розетка для витой пары. Как подключить интернет-розетку 01

Схема опресовки сетевого кабеля из 4 жил

Провода четырехжильного кабеля обычно окрашены зеленым и оранжевым цветом (полосатый + однотонный), но бывают и другими. Какой цвет располагать вначале — не важно, главное — соблюсти порядок. На схеме показано, что здесь задействованы первая, третья, а также шестая жилки. Две из них предназначены для приема сигнала, две другие — для передачи.

Обжим витой пары 4 жилы можно выполнять и на восьмижильном кабеле, к примеру, для подключения к роутеру двух компьютеров через одно гнездо. Для этого проводники делят две группы по два цвета в каждой, после чего обжимают по одной из приведенных выше схем.

Кстати, о том, как обжимать витую пару из 4 жил, в тексте EIA/TIA-568 не сказано ничего, то есть метод не стандартизирован. Но следовать утвержденным правилам все равно необходимо, иначе патч-корд не будет работать.

Подключение интернет розетки viko. Как подключить интернет-розетку, схема подключения кабеля по цветам

Подключение интернет розетки viko. Как подключить интернет-розетку, схема подключения кабеля по цветам

Большинство людей живёт в отдельных квартирах и частных владениях. И зачастую для каждого помещения необходимо решить одну маленькую, но довольно коварную задачку: доступным, малозатратным, но эффективным способом создать точку доступа для подключения к интернету.

Казалось бы, ответ очевиден — приобрести, настроить Wi-Fi роутер и забыть обо всех проблемах. Однако проводной интернет всё-таки остаётся самым распространённым и надёжным решением, ведь такой сигнал намного стабильнее.

Отсюда вытекает очередная проблема — как же скрыть интернет-проводку? Обычно её монтируют в стены и заводят на розетки, правда, не совсем стандартного типа: их именуют компьютерными или попросту интернет-розетками.

Читайте так же:
Короба легранд с установкой розеток

Что такое интернет-розетка

Основное отличие интернет-розетки от обычной электрической заключается в том, что у неё имеется свой, уникальный разъём, к которому подходит специальный тип проводки, называемый витой парой.

Он уникален тем, что содержит 8 отдельных медных проводов, свитых между собой в 4 пары.

Благодаря такой системе подключения существующие электромагнитные помехи нивелируются, что обеспечивает в итоге высокую скорость передачи данных (до 1000 Мбит/сек).

Интернет розетка имеет специальный разъём, к которому подключается кабель типа «витая пара»

Ответный разъём называется RJ-45/8p8c. Он насаживается на кабель при помощи специального инструмента, причём провода разъёма должны располагаться в строго определённом порядке.

Последовательность цветов проводов, подключаемых к контактам разъёмов, определяется стандартной схемой

Классификация интернет-розеток

IT-специалисты классифицируют интернет-розетки по отличительным чертам:

  1. По количеству доступных разъёмов. Бывают одинарные, двойные, а также терминальные модификации (на 4–8 разъёмов). Отдельным подвидом терминальной розетки является комбинированная (с дополнительными типами разъёмов, например, аудио-, USB-, HDMI- и другими).
  2. По пропускной способности информационного канала. Они делятся по категориям:
    • UTP 3 — до 100 Мбит/с;
    • UTP 5e — до 1000 Мбит/с;
    • UTP 6 — до 10 Гбит/с.
  3. По способу установки. Как и в случае с электрическими розетками, существуют внутренние (механизм и контактная группа клемм углублены в стену) и накладные (механизм монтируется поверх стены).

Терминальные интернет-розетки имеют дополнительные разъёмы различных типов, например, телевизионные

Алгоритм прокладки интернет-кабеля в стенах

Самое правильное, но в то же время непростое по исполнению решение прокладки интернет-кабеля в домашних (офисных) условиях — это его монтаж внутри стен. Достоинства такой разводки очевидны: кабель не путается под ногами и не влияет на декоративное оформление помещения.

Существенный недостаток внутристенного монтажа заключается в том, что в дальнейшем могут возникнуть проблемы с доступом к кабелю для его ремонта или обслуживания.

Но при грамотной разводке кабелей по штробам в гофрированной трубе ПВХ можно не только минимизировать риск появления неисправности, но и обеспечить относительно лёгкий доступ к витой паре без сложных демонтажных работ.

Прежде чем начинать прокладывать интернет-кабель, стоит разметить места, где он должен будет располагаться. Помните, что неэкранированная витая пара изготовлена из меди, которая весьма чувствительна к электромагнитным помехам. Старайтесь, чтобы расстояние между компьютерной и электрической проводкой составляло не менее 50 см .

    Намечаем трассу. Планируя место под штробу для будущей разводки, учитывайте, что интернет-кабель имеет определённое ограничение по радиусу изгиба. Конкретные значения можно найти в технических характеристиках выбранного кабеля.

Витую пару лучше укладывать в защитный гофрошланг, а штробу делать с учётом его размеров

  • минимально допустимый радиус изгиба (чем он меньше, тем проще будет осуществлять разводку в стенах);
  • максимально допустимое растягивающее усилие (чем выше это значение, тем проще ввести кабель в гофру, а в случае технических неполадок впоследствии изъять его из штробы);
  • гарантия (на качественные изделия срок гарантии может составлять до 25 лет).

Как подключить двойную розетку rj-45. Порядок выполнения работ:

  1. 1. Снять лицевую крышку с розетки;
  2. 2. На необходимую величину (обычно 5-6 см) снять внешнюю изоляцию с кабеля и расправить жилы;
  3. 3. Выровнять и распределить жилы витых пар;
  4. 4. В соответствии с нужной схемой подключения вложить жилы в порты, при этом нет необходимости снимать изоляцию, так как надежный контакт обеспечивается самим внутренним механизмом соединения.

Как подключить двойную розетку rj-45. Порядок выполнения работ:

Розетка оборудована специальными защелками, которые работают по принципу зажимов, что позволяет обжать кабель RJ 45 без каких-либо инструментов и особых проблем. В случае, если такие зажимы отсутствуют, придется зафиксировать провода болтиками, воспользовавшись отверткой;

Розетку rj-45 называют компьютерной, потому что с ее помощью обычно осуществляется подключение к интернету. Двойная розетка rj-45 используется, если нужно подключить один компьютер к интернету и телефон к городской сети в одной комнате. Эту же двойную rj-45 устанавливают, если компьютер необходимо подключить к интернету и локальной сети, в офисах такое происходит даже чаще, чем в жилых квартирах. Как бы то ни было, подключение двойной розетки можно произвести самостоятельно, для этого не нужна специальная подготовка, достаточно ознакомиться с подробной инструкцией.

Прежде всего, нужно определиться внутренний или наружный (накладной) коннектор понадобится. Внутренний устанавливается с помощью дополнительного распределителя и позволяет спрятать проводку за специальной перегородкой или декоративным элементом. Это позволяет убрать провода с глаз и дополнительно защитить подрозетник от возможных воздействий. Но потребуется дополнительная работа со стеной, а при переносе компьютера или телефона в другое место, придется все начинать сначала.

Проще использовать и производить установку именно наружной или накладной розетки rj-45. Она обычно применяется везде, исключая места с повышенной влажностью или запыленностью (в таком случае контакты могут окислиться или загрязниться, что приведет к непроходимости сигнала). Подрозетники тоже могут быть разные. Двойные подрозетники могут быть односторонними или проходными. Односторонний используется, если предполагается одно прямое подключение. Проходной подрозетник понадобится там, где к сети будут присоединяться из нескольких помещений.

Если не прибегать к помощи специалиста, а самому заняться установкой rj-45 с заземлением, нужно заранее подготовить некоторые материалы и инструменты. Потребуется приобрести:

  • перфоратор;
  • отвертки;
  • плоскогубцы;
  • острый нож, чтобы зачищать провода;
  • двойную розетку rj-45;
  • инструмент, которым можно обжать провод в коннекторе.

Хорошо бы иметь кабельный тестер, чтобы в процессе работы иметь возможность убедиться в том, что все идет правильно. Но без него можно обойтись, просто проверив подключение по завершении всей работы: если сеть не будет работать, тогда придется вернуться и пересмотреть подключение проводов согласно схеме.

Как соединить витую пару правильно?

Существует несколько вариантов соединения любых проводов, в том числе витую пару.

  • Способ №1

Скрутка. Данный метод не требует абсолютно никаких вложений. Однако, длинна размотки пар не по стандарту и ненадежность соединения могут сыграть против Вас. Сбои при передаче данных, потеря контакта при любом механическом воздействии на кабель, потеря производительности — эти несколько последствий которые непременно возникнут со временем если использовать данный вариант соединить витую пару. К слову, профессиональные монтажники никогда не прибегнут к подобному решению, если конечно дорожат репутацией

  • Способ №2

Спайка. Єто решение уже лучше чем простая скрутка. Но реализация такого соединения требует определенной сноровки и мастерства владения паяльником. К тому же, место спайки необходимо заизолировать. Представьте, как неудобно обматывать изолентой каждую пару. Такой вариант также принадлежит к кустарным методам соединения витой пары

  • Способ №3

Соединение жил витой пары с помощью скотчлоков. Это уже можно квалифицировать как полу-профессиональный. К нему прибегают когда под рукой нет соединительных коробок. Гель внутри скотчлока надежно изолирует соединение от проникновения влаги и воздуха.

После непосредственного обжима, соединения витой пары необходимо зафиксировать изолентой. Из недостатков данного метода следует выделить: ненадежность соединения при механическом воздействии на кабель. При определенном усилии провод может попросту выскочить из скотчлока. Также следует отметить эстетическую сторону. Жгут обмотанных изолентой проводов со скотчлоками не всегда впишется в интерьер или поместится в короб.

В общем, этот вариант соединения витой пары имеет право быть, однако является полевым способом которым пользуются профессионалы если в наличии нет других специальных устройств. А именно:

Для качественного соединения жил витой пары UTP и FTP используются соединительные коробки. Внутри расположена печатная плата с врезными контактами IDC. Заделка жил осуществляется аналогично заделке в патч-панель или модуль keystone.

Данный вариант соединить витую пару является рекомендованным стандартами по СКС. При его использовании соединение имеет максимальную производительность, минимальные потери сигнала и является единственным правильным методом соединения двух сегментов витой пары

Когда стоит задача соединить витую пару, которая уже обжата коннекторами RJ-45, то кустарные методы здесь бессильны. Для таких случаев существует соединительная коробка для коннекторов. Данная модель подойдет для соединения как экранированной витой пары, так и не экранированной. Внутри также печатная плата к которой припаяны контакты разъемов. При использовании данного устройства потери сигнала абсолютно минимальны

Продолжая тему соединения витой пары, нельзя не обратить внимание на вопрос разветвления телефонного кабеля с коннекторами RJ-12. Точнее, как при наличии одного порта телефонной розетки подключить к ней до 3-х офисных устройств? Осуществлять эти задачи призван разветвитель RJ-12. Он имеет один разъем для подключения в телефонную розетку и 3 телефонных гнезда на выходе

Реализовать задачу из одного порта RJ-45 на 4 пары сделать два по 2 пары, например для голосовых приложений — может специальное устройство Y-адаптер. Основная его функция — преобразование одной 4-парной розетки в две индивидуальные 2-х парные 8-позиционные розетки. Стоит отметить, что из одного порта раздающего интернет, например на модеме, с помощью данного устройства сделать два раздающих интернет — не получится. Для этого нужен маршрутизатор или сетевой коммутатор

Как подключить розетку для витой пары RJ-45 8P8C

Розетка для витой парыПривет всем! Сегодня я расскажу и покажу, как подключить (некоторые называют обжать) розетку для витой пары, а точнее для разъема 8P8C, который большинство ошибочно именует, как RJ-45 за внешнее сходство.

На самом деле, даже если вы в магазине попросите вилку RJ-45, то вам без вопросов дадут 8P8C 😉 Так уж вышло, что настоящий RJ-45 почти не распространен и его трудно найти в магазинах, а название прижилось.

Итак, чтобы подключить и смонтировать розетку для витой пары нам необходимо:

  • Место, куда будем вставлять розетку;
  • Витая пара;
  • Розетка;
  • Лезвие или канцелярский нож;
  • Тонкая плоская отвертка (если есть отвертка от очков, то отлично подойдет);
  • Шуруповерт с крестообразной и плоской насадками (или две отвертки);

Вот так вот выглядит блок розеток, в котором помимо обычных сетевых есть еще и розетка под интернет:

Блок розеток с местом для интернет-розетки

Мне попалась розетка вот такого типа:

Розетка для витой пары

Она имеет 8 болтиков и 16 отверстий:

8 болтиков16 отверстий

Для начала необходимо удалить основную изоляцию примерно на 4 см, как показано на фотографии ниже:

Витая пара

Затем нужно зачистить 8 проводков от их собственной изоляции примерно на 0,5-1см, как показано на фотографии выше.

После этого надо понять, в какой последовательности мы будем подключать проводки к розетке. Это зависит от того, по какому стандарту вы обжали другой конец провода.
Рассмотрим два стандарта, это EIA/TIA-568A и EIA/TIA-568B:

Стандарты подключения витой пары

Как видно из схемы выше, разница заключается только в зеленой и оранжевой парах, они поменяны местами.

На схеме выше проводки пронумерованы от 1 до 8. Чтобы понять, как именно они должны располагаться, посмотрите на изображение ниже:

Rj45 8p8c вилка

Итак, мы знаем, по какому стандарту обжат или будет обжат другой конец провода. Теперь нам надо понять, как вставляется вилка в эту интернет – розетку. В моем случае она вставлялась так, что нумерация идет справа налево:

Пронумерованная розетка

Вставляем подготовленный кабель с зачищенными проводками и закрепляем путем закручивания маленьких болтиков (как раз для этого и понадобится маленькая отвертка от очков). Так как я следовал стандарту EIA/TIA-568A, то получилось вот так:

розетка с подключенной витой парой

Теперь надо проверить, правильно ли мы все сделали и насколько качественно. Вставляем кабель, который будет в будущем обитать постоянно в этой розетке, и смотрим на цвета проводков. В любом случае коричневый проводок должен быть по одну сторону с другим коричневым проводком. В моем случае кабель, встроенный в стену я обжал по стандарту EIA/TIA-568A, а патч-корд соединяющий розетку с компьютером был обжат по стандарту EIA/TIA-568B. Смотрим:

Розетка RJ-45 с подключенной витой парой

Если у вас есть тестер, то вы знаете, что с ним делать, а если нет, то надо же как-то проверить, правильно ли все работает? Вставляем оставшийся конец патч-корда в компьютер и проверяем сигнал. Так как мы задействовали все 4 пары проводков, то скорость должна быть 1Гб/сек (разумеется, если ваш роутер и сетевая карта поддерживает такую скорость):

Скорость подключения

Внимание! Если вы уверены в том, что у вас гигабитная сетевая карта и роутер с гигабитными портами, а в подключениях пишется 100 Мбит/сек, то значит какой-то из цветных проводков подсоединен не правильно или обломлен. У меня была такая ситуация, оказался синий.

как протянуть кабель для интернета от одной розетки к другой?

в новостройке мне родственник по черновой стяжке продолбил углубление и проложил кабели (телефонный, тв, и для интернета). все это протянуто в дальний угол комнаты и выходит в тройную розетку (не знаю как правильно называется, короче три розетки рядом). но я решила компьютер поставить в другой угол. чистовая стяжка еще не сделана, как протянуть провод для интернета в другой угол (там есть обычная силовая розетка)? можно ли будет потом его пропустить под плинтусом от одной розетки к другой?

  • Просмотр профиля
  • Личное сообщение

Можно использовать Wi-Fi, тогда не надо кабель тянуть

  • Просмотр профиля
  • Личное сообщение

lenusya написал :
как протянуть провод для интернета в другой угол (там есть обычная силовая розетка)

Опять штробить, или под плинтусом.

  • Просмотр профиля
  • Личное сообщение

2lenusya Есть плинтуса с кабельканалом.

  • Просмотр профиля
  • Личное сообщение

Roman написал :
Можно использовать Wi-Fi, тогда не надо кабель тянуть

Нельзя использовать Wi-Fi, зело дорого по деньгам получается. Оптимально заказать оконцованый удлинитель (витую пару), проложить под плинтусом, и соединиться на хабе/свиче — в зависимости от топологии сети, и будет Вам счастье

  • Просмотр профиля
  • Личное сообщение

Gleden написал :
Нельзя использовать Wi-Fi, зело дорого по деньгам получается.

Цена Wi-Fi точки — 40$ (например, )

Цену: "хаб/свич", витая пара, розетка, проложить — посчитайте сами. Много удасться с’экономить? 5$? 10$? . действительно "зело дорого".

  • Просмотр профиля
  • Личное сообщение

Нездоровые фантазии. Некоторые с большой радостью пользуются дискетами, некоторые Wi-Fi. А мне гигабитной сетки дома — мало.

  • Просмотр профиля
  • Личное сообщение

DMack написал :
Нездоровые фантазии. Некоторые с большой радостью пользуются дискетами, некоторые Wi-Fi. А мне гигабитной сетки дома — мало.

Вы невнимательны. У девушки нет сетки, хабов, свичей. и каналов гигабитной ширины. Прочитайте исходное сообщение.

  • Просмотр профиля
  • Личное сообщение

Провод для интернета можно проложить под плинтусом. Единственное, если он получиться длиннее или короче надо будет его расшивать (соединять) к розетке заново.

К Wi-Fi точке еще понадобиться контроллер в компутер и бюджет будет около 100 баксов. Да еще настройка всего, закрытие дыр . хотя удобство данного решения несомненна.

  • Просмотр профиля
  • Личное сообщение

tvmaster написал :
К Wi-Fi точке еще понадобиться контроллер в компутер и бюджет будет около 100 баксов. Да еще настройка всего, закрытие дыр . хотя удобство данного решения несомненна.

Господа, складывается впечатление, что вы последний раз были в компьютерном магазине года три назад. 20$ сетевая карта в той же Ультре например, если она уже в материнскую плату компа не интегрирована. . И того 40+20=60$ , если в откровенный нонейм не впадать. И дыры в современных точках заткнуты по умолчанию. Вобщем недорого сейчас wi-fi, совсем недорого.

  • Просмотр профиля
  • Личное сообщение

mmasco написал :
Вы невнимательны. У девушки нет сетки, хабов, свичей. и каналов гигабитной ширины. Прочитайте исходное сообщение.

Вы знаете, бывает и так, что я не проявляю достаточного внимания и действительно ошибаюсь;(. Но случается это очень редко.

Я вроде ничего не писал про хабы, свичи (а также кроссы, серверы, сетевые принтеры и т.п.). Также не упоминалась ширина, глубина, высота и протяженность во времени чего бы то ни было. Я имел в виду сравнительно низкую пропускную способность и надежность WiFi. Техническая сложность, дороговизна, пресловутые «дыры» и «глюки» делают Ромин совет, вряд ли пригодным для данной ситуации.

Кабель прокладывается не на год и даже не на пять. А кто возьмется предсказывать скорости Интернета и домовых сетей через 5 лет? Если только предполагать и быть очень умным или очень наглым. Предпочитаю иметь разумный запас. А родственник либо ленивый, либо не умеет, либо решил с барышней особо не связываться. Делать одну розетку в одном месте .
Я уже в конец обленился, но встал и поглядел на свой кросс: у меня дома 16 розеток + вывод в стояк (не задействованный). При этом в наличии 3 ПК в одной комнате. Только я предвижу компьютеры детям и возможность переезда «кабинета» в другое помещение.
Боже упаси, не предлагаю никому этого громоздить. Я — профессионал и не могу не учитывать своих профессиональных потребностей.

Специалистам советовать не буду — неблагодарное это дело. А вот любителям порекомендовал бы делать все-таки несколько розеток в квартире и все противоположные концы кабелей сводить в одно место в виде набора сдвоенных розеток (такой условный кросс). Там можно будет при нужде поставить коммутатор и т.п. или просто соединить коротким проводом две розетки (Интернет с кабелем, идущим к компьютеру). Вообще, проблема установки дополнительного оборудования возникает после появления третьего «устройства». Два по условию задачи уже есть: ПК и Интернет. Третьим может оказаться второй компьютер или любое сетевое оборудование (реже).
(Подключение по технологиям DSL не обсуждаю.)

По поводу сдвоенной розетки, для наглядности приведу [иллюстрацию]( ). (Ох и замаялся я ее искать.)

Также я заметил, что барышня исчезла после открытия темы. Надеюсь, что ответы ей нужны.
В данной ситуации я бы сделал еще одну (сдвоенную) розетку возле старой и протянул кабель в новую (сдвоенную) розетку. Итого: приобретение 2 двойных розеток, кабель длиной 2х (х расстояние от старой розетки до новой), монтаж всего этого. Все аккуратно и удобно. В перспективе в этом месте ставится 4-портовый гигабитный коммутатор и сервер, а рядом со старым компьютером-ветераном большой и мордастый ноутбук. Пока – проводочек из розетки в розетку (его тоже придется обжать по месту + 2 разъема на концы). Для подключения компьютера потребуется поводок (перевернутый. ), но он и так был нужен.

Витая пара: что это? Схемы и способы обжима витой пары

Так как сайт у нас о Wi-Fi роутерах, и прочему сетевому оборудованию, то я просто должен был подготовить статью о витой паре – кабеле, которым соединяется сетевое оборудование между собой. С помощью которого подключаются компьютеры и другие устройства к маршрутизаторам и модемам. А еще, кабелем который называется витая пара, скорее всего у вас подключен интернет от оборудования провайдера до вашего маршрутизатора, или напрямую к компьютеру. Так же, практически все производители роутеров, кладут в комплект со своими устройствами сетевой кабель небольшой длины. Он нужен для подключения к маршрутизатору разных устройств (ПК, ноутбук, телевизор, игровая приставка и т. д.) .

В современном мире развитие технологий передачи данных происходит по-настоящему высочайшими темпами. Вполне можно сказать «со скоростью света», ведь никого уже не удивишь передачей информационных потоков при помощи оптического волокна. Но при всех положительных функциональных характеристиках подобных кабелей связи у них есть несколько серьезных недостатков. Ключевыми из них являются дороговизна и хрупкость.

На данный момент необходимо очень сильно постараться, чтобы найти человека, который абсолютно не представляет, что такое Интернет или никогда им не пользовался. У огромного количества людей стоит дома персональный компьютер с доступом ко «всемирной паутине». Но чтобы «подвести» Интернет к домашнему ПК необходимо использовать удобный, надежный, а главное крепкий кабель. Вот тут на выручку уже много лет приходит кабель, получивший непонятное, на первый взгляд, название – витая пара.

Что такое витая пара?

Витая пара – это особый вид сетевого кабеля. Его основу составляют одна или несколько пар изолированных, а также скрученных между собой проводников (от их количества зависит категория кабеля) . Количество витков на определенную единицу длины минимальное, но достаточное для того, чтобы значительно уменьшить взаимные наведения при передаче сигнала. Сверху витая пара, как правило, покрыта защитной пластиковой оболочкой.

Кабель витая пара

В последнее время этот вид кабеля связи стал самым распространенным при создании локальных и структурированных кабельных сетей. Это произошло благодаря его дешевизне и легкости прокладки.

Основным недостатком витой пары является значительное затухание сигнала (до уровня не распознаваемости) на расстояниях свыше 100 метров. Но этот недостаток легко ликвидируется с помощью повторителей.

В зависимости от того, есть защита или нет, а также ее качества, различают несколько видов кабелей созданных по этой технологии:

  • неэкранированная витая пара (UTP) – не используется никаких дополнительных защитных приспособлений;
  • экранированная витая пара (STP) – используется медная сетка;
  • фольгированная витая пара (FTP) — используется алюминиевая фольга;
  • экранированная фольгированная витая пара (SFTP) — используется медная сетка и алюминиевая фольга.

При этом в некоторых видах экранированного кабеля могут использовать защиту вокруг каждой пары. Такой вид экранирования обеспечивает значительно лучшую защиту от различного рода наведений, как внутренних, так и внешних.

Категории кабеля «витая пара»

Всего на данный момент существует около 15 категорий витой пары. Они нумеруются от САТ 1 до САТ 8.2. В большинстве случаев категория имеет прямую зависимость от количества используемых пар для передачи информации, а также от количества витков, которые используются на единицу длины. Категории кабеля четко описаны в Американском стандарте проводки в коммерческих строениях.

Опишем кратко каждую из категорий:

  • САТ 1 – всем известный телефонный кабель. В нем используется только одна пара. Применим исключительно для передачи голоса и создания подключений с помощью модема.
  • САТ 2 – устаревший тип кабеля, состоящий из 2-х пар проводников. Он поддерживал передачу данных на скоростях менее 4 Мбит/сек. Часто использовали его в сетях token ring. Сейчас редко используется в некоторых телефонных сетях.
  • САТ 3 – улучшенная версия предыдущего 2-х парного кабеля. Создана для обеспечения передачи данных на скоростях до 10 Мбит/сек. Сейчас очень часто продолжает встречаться в телефонных сетях.
  • САТ 4 – еще один неиспользуемый на сегодня вид кабеля. Состоит из 4-х пар, имеет скорость передачи до 16 Мбит/сек.
  • САТ 5 – именно кабели этой категории чаще всего и называют «витая пара» в классическом ее понимании. Состоит из 4-х пар. Скорость передачи варьируется от 100 Мбит/сек (используются 2 пары) до 1000 Мбит/сек (используются 4 пары).
  • САТ 5е – улучшенная версия обычной 5 категории. Также состоит из 4-х пар. Кабель имеет те же скоростные характеристики, что и витая пара предыдущей категории. Сейчас эта категория является самой распространенной.
  • САТ 6 – для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10000 Мбит/сек.
  • САТ 6а — для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек.
  • САТ 7 — для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек. Кабель этой категории должен быть экранированным.
  • САТ 8 – находится на данный момент в разработке. Предположительно позволит передавать информационный поток со скоростью до 40 Гбит/сек. Должен иметь общий экран или экран для каждой пары.

Виды витой парыКоличество пар в одном кабеле может доходить до 100 штук! Посмотрите, как могут выглядеть разные виды (UTP, F/UTP, S/FTP, SF/UTP, U/FTP) и категории (от Cat.3 до Cat.7A) в телекоммуникационном каталоге LAN-ART.

Там же опубликованы фотографии бухт, на которые наматывается провод, можно узнать цену и характеристики товаров.

Способы и схемы обжима витой пары

Очевидно, что для присоединения кабеля к различной компьютерной технике или же к коммутаторам и маршрутизаторам, витая пара должна оканчиваться удобными и стандартизированными разъемами. В данном виде кабеля связи используется разъем RJ-45 (правильное название 8Р8С, но мы будем использовать привычное) .

Фото коннектора RJ-45 для обжима витой пары

Для того, чтобы сеть, построенная на витой паре, работала правильно, необходимо в соответствующем порядке соединить контакты в коннекторах RJ-45. Сделать это необходимо, как с одного, так и с другого конца кабеля. Для удобства обжима все провода помечены стандартизированными цветами. Естественно, что обжимать кабель, при наличии достаточных знаний, можно и на собственное усмотрение, но для того, чтобы не было путаницы при объединении сетей лучше воспользоваться стандартными схемами обжима. Их существует всего две: прямой порядок обжима и кроссовый порядок обжим (перекрещенный).

  1. Первая схема обжима (прямой) используется при соединении разнотипного оборудования, например, сетевая карта ноутбука и коммутатор.
  2. Вторая схема обжима (кроссовый, или перекрестный) используется при соединении однотипного оборудования, например, двух ноутбуков (иногда для соединения компьютера с некоторыми старыми видами коммутаторов и хабов) .

Для обжима кабеля используют специальное приспособление – кримпер (щипцы). Об этом я писал в статье: как обжать витую пару в RJ-45? Сетевой кабель своими руками.

Кримпер: инструмент для обжима витой пары

А теперь непосредственно о порядке обжима. Рассмотрим схемы обжима витой пары категории 5, как самой распространенной на данный момент.

Схема обжима прямого кабеля

Такой кабель самый распространенный. Он подходит для подключения компьютеров, ноутбуков, телевизоров и т. д., к роутерам и другим сетевым устройствам.

  • Первый вариант (тип Т586A): одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов. Лучше всего использовать это вариант.
  • Второй вариант (тип Т568B). Одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов.

Прямая схема обжима витой пары

Кроссовый кабель: схема обжима

  • Одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый.
  • Другая сторона имеет следующий порядок контактов (от 1 до 8) — бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.

Для изготовления гигабитного кроссового кабеля (с поддержкой скорости до 1 Гбит/с) , нужно использовать немного другую схему:

  • Один конец кабеля: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.
  • Другой конец кабеля: бело-зеленый, зеленый, бело-оранжевый, бело-коричневый, коричневый, оранжевый, синий, бело-синий.

Кроссовый кабель: схема обжима витой пары

Развитие технологий передачи данных не стоит на месте. Теоретически возможно, что скоро витая пара станет устаревшим типом кабеля, но на данный момент – это самый используемый, надежный и дешевый вид сетевого кабеля.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
