Замена наружной розетки на внутреннюю

Замена наружной розетки на внутреннюю

Каждый электрик знает, что для проводки скрытого типа необходимо устанавливать соответствующие розетки. Иногда можно столкнуться с проблемой, когда для скрытой проводки установлены наружные розетки. Обычно с таким сталкиваются после приобретения квартир. Это означает, что бывший владелец квартиры упростил себе задачу и отказался от штробления отверстий для скрытых розеток. Если подобный тип розетки не вписывается в ваш современный интерьер, тогда в этой статье мы расскажем, как заменить наружную розетку на внутреннюю.

Как заменить наружную розетку на внутреннюю

Замена наружной розетки на скрытую

На самом деле процесс замены не составляет никакого труда. Единственная проблема, с которой вы можете столкнуться заключается в штроблении отверстий для скрытой розетки.

Подготовительный этап

В первую очередь, вам может потребоваться подготовка к выполнению подобных работ. Во время работ будет много пыли, поэтому мебель, которая находится в помещении лучше всего накрыть покрывалом или специальной пленкой. Для установки потребуется розетка соответствующего типа, а также монтажная коробка, в которую будет проводиться установка. Перед тем, как заменить наружную розетку на внутреннюю следует отключить подачу электричества. Для этого вы можете выключить автомат в квартирном щитке.

Штробление отверстия в стене

На сегодняшний день существует несколько способ, которые позволяют сделать отверстие в стене. Первый способ предполагает в себе использование дрели со специальной коронкой по бетону. Если такой насадки у вас нет, тогда можно будет воспользоваться зубилом и молотком. Это старый, но проверенный способ.

Алмазная коронка по бетону

Коронка по бетону высокого качества

Глубина отверстия должна быть такой, чтобы подрозетник свободно в него помещался и не торчал со стены. Следовательно, специалисты рекомендуют сделать отверстие, которое будет немного больше подрозетника.

Монтаж коробки под розетку

Перед тем, как приступать к установке в подрозетнике следует вырезать небольшое отверстие и завести через него провод. Для надежного крепления устройства в стене следует использовать алебастр. Наносить его следует не только на установочную коробку, но и в само отверстие. После чего вы можете выровнять поверхность и подождать пока материал засохнет. Если алебастр старый, тогда следует подождать дольше, так как существует большая вероятность того, что со временем его положительные свойства могли ухудшиться.

Установка подрозетника

Подключение розетки

Когда коробка будет полностью смонтирована можно приступать к установке. Перед этим вам следует очистить провод и завести его в отверстие коробки. После этого можете взять розетку и подключить к ней провод линии проводки. Теперь можно поставить розетку на место и зафиксировать ее с помощью крепежных винтов. Для фиксации производители предусмотрели специальные усики.

Для проверки исправности прибора, вам будет достаточно просто подключить к устройству бытовой прибор. Если он заработает, тогда вы все сделали правильно. Как видите, самостоятельная замена наружной розетки на внутреннюю не составляет никакого труда. Надеемся, что эта информация была полезной и интересной.

Накладная розетка – обзор одинарных, двойных и тройных розеток. Плюсы и минусы + инструкция монтажа и подключения

Встроенные в стену розетки имеют много плюсов. Они выглядят довольно эстетично и не портят внешний вид стены, поскольку их установка не предусматривает наличия каких-либо выступающих частей. Это фактор сохраняет ровную поверхность стены. Благодаря своей конструкции данные розетки являются очень удобными в использовании и не собирают пыль.

Читайте так же:
Как соединить блок розеток от одного провода

Но что делать, если установка встраиваемой розетки невозможна или запрещена по соображениям безопасности? Естественно, нужно использовать накладную розетку. Она будет очень кстати, когда не хватает места для подключения какого-то электроприбора. Или, например, если есть необходимость подключить электрооборудование не в помещении. В таком случае, на помощь придут уличные накладные розетки с защитой от влаги.

Краткое содержимое статьи:

Какие типы накладных розеток существуют

  • Розетка, специально предназначена для компьютерных сетей (компьютерная накладная розетка RJ-45 Electric);
  • Обычная силовая (Накладная электрическая розетка Viko);
  • Телевизионная накладная розетка (ТВ розетка Schneider);
  • Телефонная накладная розетка (RJ 11).

Также эти устройства делятся на виды по уровню защиты, который обычно написан на корпусе прибора. IP20 означает, что розетка незащищённая и подходит для обычной комнаты. IP66 дает понять, что устройство имеет защиту от воды и пыли.

При каких обстоятельствах и где необходимо их устанавливать

Большим плюсом является отсутствие необходимости штробления (проделывания в стенах специальных каналов для электропроводки). Между тем, накладная розетка может помочь, когда в комнате уже завершился ремонт. Её установка не потребует нарушения отделки.

Данный прибор можно легко установить на керамическую плитку. Для этого понадобиться сделать несколько отверстий для крепежных шурупов специальным сверлом.

Также этот тип розеток пользуется популярностью в загородных домах.

Для чего нужно устанавливать накладные розетки на плинтус

  • Не нужно нарушать отделку, дабы расширить сеть электропроводки;
  • Повышается безопасность за счёт того, что провода не «свисают»;
  • Розетки становятся практически невидимыми из-за своего расположения, что придает помещению больше эстетики;
  • Работ по штроблению становится значительно меньше, что позволяет экономить силы и деньги;
  • Розетку можно разместить почти что в любой части дома или квартиры.

Размещение розетки на плинтусе украсит интерьер комнаты. Монтаж накладной розетки своими руками является довольно простым процессом, что позволяет не обращаться за помощью к специалистам.

Рекомендуется покупать плинтус и розетки с подрозетниками в одного производителя. Это гарантирует, что размеры розетки совпадут с остальными материалами.

Внимание! Во избежание попадания влаги на контакты необходимо, чтобы накладная розетка имела шторки, которые могут герметично закрыть отверстия.

Накладные розетки для кухни

  • Первый уровень. Служит для подключения большой техники (стиральная машина, электроплита и прочее). Высота установки розетки – 15 см.
  • Второй уровень. Необходим для небольших электроприборов, которые потребуется часто перемещать (чайник, миксер, тостер и т. д.) Розетки размещаются на высоте от 110 до 130 см.
  • Третий уровень. Служит для таких электроприборов, как вытяжка. Высота розеток – 200-250 см.

Что нужно знать перед установкой

Помните, что кухня – место повышенной опасности, поскольку там присутствуют вода и огонь. Дабы избежать негативных последствий, позаботьтесь, чтобы розетки имели соответствующий уровень защиты.

Места установки розеток на кухне выбираются в зависимости от расположения электрических приборов. Например, возле стола или кухонного шкафчика.

Важно! Стоит помнить, что кухонные электроприборы имеют большую мощность. Поэтому выбирайте ту розетку, которая рассчитана на данный уровень нагрузки, чтобы не допустить пожара.

Какую розетку выбрать

Чтобы правильно выбрать розетку, необходимо определиться, какие функции она будет выполнять. После этого нужно удостовериться, что её конструкция является достаточно надёжной. Обратите внимание на следующие факторы:

  • Пластиковое основание более подвержено перегреву, особенно при высокой нагрузке или неисправности вилки;
  • Керамические основания значительно безопаснее, но в магазинах встречаются куда реже, чем пластиковые;
  • Отличным материалом корпуса может послужить противоударный пластик. Он довольно безопасный, ведь обеспечивает хорошую сопротивляемость механическим воздействиям, но стоит дороже.
Читайте так же:
Какой пакетник для розеток

Для повышения удобства использования и увеличения защиты рекомендуется также обратить внимание на определённые опции, которые есть не во всех типах розеток.

Защитные шторки. Закрывают контакты от внешнего воздействия. Полезны, если в помещении находятся маленькие дети или есть вероятность попадания влаги. Данные шторки не изымаются, что минимизирует риск. Если розетка находится в плинтусе, обязательно используйте эти приспособления.

Откидная крышка. Часто используется во влажных помещениях по типу ванной или бани. Когда к розетке не подключено электрооборудование, крышка закрывается и не даёт влаге попасть внутрь.

Стоит также отметить, что розетка может быть разной формы (круглая, квадратная), цвета и размера. Поэтому подбирайте данное устройство под стиль комнаты или в зависимости от места расположения.

Если есть необходимость заказать товар через электронную доску объявления, не стоит доверять фото накладных розеток, которые там размещены. Обязательно проверяйте товар перед покупкой.

Заключение

Мы постарались всеобъемлюще ответить на интересующие вас вопросы по накладным розеткам, их выборе и процессе использования. Надеемся, что информация, предоставленная в этой статье, оказалась интересной и актуальной. Не забывайте читать инструкцию по установке розетки.

Электрические розетки наружные.

Наружные электрические розетки бывают в основном накладные (как выглядят, смотрим на фото справа). Что предполагает внешнюю укладку проводов для розетки. Но, на данный момент можно встретить и скрытое подключение наружных розеток, что в разы безопасней.

Наружными розетками считаются абсолютно все накладные розетки*. Так что если хотите более подробно узнать, как они отличаются от других видов розеток, где применяются, добро пожаловать по ссылке от маркированной *, чуть ранее. Там же находится и видео по подключению. Так вот. Эти электрические розетки*, помимо накладных, можно сделать и врезными. Вам просто нужно будет утопить их, в отделочном материале. Именно сам корпус розетки. Выпускаются в основном под ток номиналом 220 в, но можно найти и на 320 Вт. (Если есть желание купить, стучите по контактам).

Ещё наружные розетки бывают влагостойкие (на фото справа представлен этот тип розеток), с заземление и без него. Кстати, заземление в электрической наружной розетке играет немаловажную роль! Так как в наружные электрические розетки подключают различные бытовые приборы, а так как розетка находится на улице, где то сыро, то влажно, заземление просто необходимо! Иначе прибор будет заземляться на вас. Но если вы будите работать прибором в дождливую или пасмурную погоду в резиновых сапогах, тогда можно и о заземлении наружной розетки не беспокоится. Можно встретить наружные розетки с автоматическим отключением, по за ранее заданному времени или при перенапряжении. Цена таких розеток, как мы все понимаем, за облачна.

Читайте так же:
Какого сечения нужен кабель для розетки

Отлично зарекомендовали наружные розетки с винтовым зажимом. Это очень удобно при проведение работ на улице, когда постоянно перемещаешься и дёргаешь шнур.

Наружные розетки в коробе — представляют из себя обычные накладные розетки, только встроены в ящик с люком. Такие розетки полностью защищены от атмосферных осадков, благодаря своему «дому».

Наружные электрические розетки с выталкивателем вилки — данный вид розеток очень удобен при высовывании вилки из розетки. Специальные пружинные выталкиватели, расположенные по бокам розетки, помогают достать вилку без каких-либо усилий.

Накладная розетка с защитой от детей — эта разновидность накладной внешней розетки, предназначена сугубо для того, что бы дети не смогли добраться до контактов розетки. Отверстия под вилку защищены специальными пластмассовыми воротами, открываются которые только когда давят равномерно и одновременно на них. Порою даже взрослому бывает тяжело вставить через них вилку.

И так, закрепим — какие существуют виды наружных розеток №1:

  1. Влагостойкие;
  2. С автоматическим отключением;
  3. С винтами зажима;
  4. В коробе;
  5. С выталкивателем вилка;
  6. С защитой от детей;
  7. На 320 Вт.

Как установить и подключить наружную розетку.

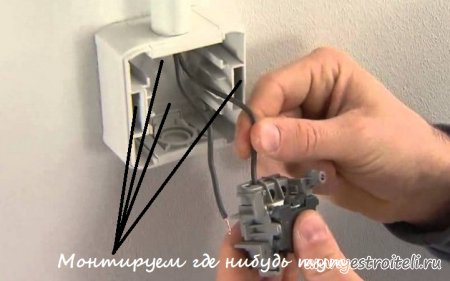

Как установить накладную розетку

А теперь как подключить.

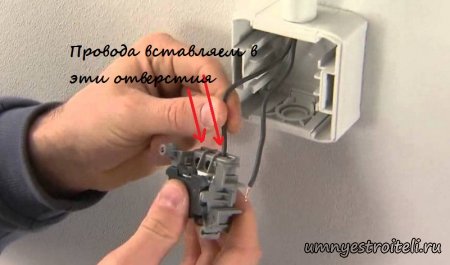

Как подключить наружную розетку к сети 220

Статья — «электрические розетки наружные», подготовлена копирайтером сайта Строительство от а, до я. Енакиево-Донецк*.

Легкая методика — как подключить розетку с заземлением своими руками

подключение розетки с заземлением

Замена проводки в квартире или доме предусматривает подбор электрофурнитуры, к которой относятся и розетки.

Главные требования, учитывающиеся при подборе розетки — качество и надежность. Уделяется также внимание внешнему виду. Хотя розетка — небольшая деталь интерьера, её дизайн способен повлиять на вид помещения в целом.

На рынке представлены многие отечественные и зарубежные производители розеток, что с одной стороны облегчает подбор розетки по внешнему виду, а с другой затрудняет выбор по техническим характеристикам. Особенно трудно разобраться во всех тонкостях неопытным покупателям.

На самом деле выбрать розетку легко! Это последнее звено электропроводки, с которым ежедневно контактирует человек. Прежде всего важна безопасность такого «общения». Чтобы ток случайно не попал на детали розетки и корпус электрических приборов, должна быть предусмотрена возможность отвода тока. Рассмотрим подробнее, зачем заземление в розетках.

Зачем нужно заземление в розетке?

Электрическая розетка с заземлением имеет три контакта. Третий предназначен для провода заземления, который тянется к электрощиту и подключен к специальной клемме заземления.

Подключение розетки с заземлением возможно только в тех помещениях, где проложена проводка с тремя жилами. Соответственно, её использование для помещений с проводкой из двух жил не имеет смысла. В такой сети не предусмотрено заземление и розетка не будет выполнять функцию защиты от поражения электричеством.

Заземление розеток в квартире, частном доме – это гарантия безопасности для человека и долгой службы электрических приборов.

В инструкциях всех электроприборов указывается, что их использование без заземления запрещено. [attention type=red]Поэтому, если проводка в доме или квартире устаревшая – из двухжильных проводов, следует обязательно поменять её на проводку, имеющую три жилы. [/attention]Такая проводка соответствует всем стандартам безопасности. А затраченные на замену проводки деньги обязательно окупятся здоровьем жильцов и долгой службой приборов.

Читайте так же:
Заглушки для действующих розеток

Кстати, купить для денег переносные терминалы можно на www.mirbeznala.ru.

Особо опасно использовать без заземления приборы с металлическим корпусом (например, электроплиту), а также приборы, соприкасающиеся в процессе работы с водой (например, бойлер или посудомоечную машину).

Особенности установки розетки с заземлением

схема подключения розетки с заземлением

Схема подключения розетки с заземлением не подразумевает никаких сложных манипуляций. Справиться с этим может любой человек. Достаточно ознакомиться с теоретической частью и проявить внимательность при монтаже.

Перед тем, как установить розетку с заземлением, определяется тип проводки. Для этого демонтируется старая розетка. Еcли подведено два провода – заземления нет, в наличии только фаза и нейтраль (нулевая фаза).

При покупке розетки учитывается качество продукта и отдаётся предпочтение производителю, хорошо зарекомендовавшему себя на рынке. Корпус её должен быть без повреждений. Для дома подходят так называемые «внутренние» розетки – они встраиваются при установке в выемку стены. Рекомендуемый номинальный ток отключения для домашней розетки от 30 до 100 миллиампер. Информацию о номинале можно прочесть на обратной стороне розетки. Российские образцы обычно рассчитаны на 10 или 6,3А; зарубежные – на 10 или 16А.
[attention type=yellow]
Особое внимание уделяется размеру отверстий и расстоянию между ними. У европейских образцов и диаметр, и расстояние больше. Если дома используются исключительно отечественные приборы, розетки лучше покупать тоже отечественные.[/attention]

Из правильно подобранной розетки вилка вынимается с небольшим усилием!

На рынке представлено большое разнообразие розеток с заземлением:

  • Есть образцы с защитой от перегрузки – внутри находится встроенный предохранитель, который перегорает при коротком замыкании.
  • С защитой от утечки тока – специальное устройство отключает розетку в случае обнаружения утечки. Розетка идеально подходит для детской комнаты! Стоит малышу что-нибудь засунуть в розетку, как тут же сработает защита.
  • С защитой от перенапряжения — автоматически отключается при скачке напряжения в сети, подходит для подключения дорогих приборов.
  • С механической защитой – специальные шторки защищают от касания к контактам.
  • С молниезащитой – для регионов с сильной грозовой активностью.
  • Для мощных приборов – рассчитаны на ток в 20 и больше ампер. Всегда продаются со специальной вилкой.
  • Универсальные – в комплекте с разъёмами для разных типов вилок.

Подрозетник выбирается исходя из типа стены. Коробка подрозетника фиксируется внутри стены, в специальной выемке.

Для гипсокартона, дерева, пластика используются коробки для гипсокартона. А для кирпича, бетона, пенобетона – коробки для бетона. Крепятся они гипсовым или алебастровым раствором.

[attention type=red]Внимание! Рабочий корпус изделий должен быть качественным – изготовленным из керамики. Контакты розетки – из хорошего металла (не фольги!). [/attention]Желательно наличие винтового зажима – провода вводятся между двумя пластинами и прижимаются винтом, что обеспечивает надежное крепление контактов и препятствует их ослаблению в процессе эксплуатации.

[blockquote_gray]соединение проводов в распределительной коробкеСлабый контакт в точке соединения проводников вызывает увеличение тока, разогрев кабелей, что может послужить поводом для возникновения чрезвычайной ситуации. Поэтому очень важно обеспечить корректное соединение проводов в распределительной коробке при электромонтажных работах в домашней сети.

Читайте так же:
Как подобрать провод для розетки

Выбор распред коробки необходимо делать, исходя из их конструктивного исполнения и назначения, чему посвящена отдельная статья.
[/blockquote_gray]
Перед установкой отключается питание на электрощите. Провода разводятся в стороны. Фаза определяется электрическим тестером (пробником). Обычно провода отличаются по цветам. Желто-зелёная изоляция обозначает заземление. Если провода одного цвета, найти фазу поможет тестер.

Правила подключения проводки: фаза — справа, нейтраль — слева, заземление — к верхней или центральной клемме розетки.

Неправильное подключение — на что обратить внимание

Основная ошибка при подключении случается, когда розетка с тремя контактами (заземлением) устанавливается на проводку, имеющую две жилы.

В этом случае нейтральный провод используется и как заземление.

[attention type=red]Важно! Не устанавливать в розетке перемычку от нейтрали к клемме заземления. Это действительно опасно для жизни.[/attention]

Почему нельзя этого делать:

  1. Любое повреждение изоляции нейтральной жилы приведёт к замыканию фазы на корпус приборов, при этом сами приборы не работают – розетка будет казаться безопасной.
  2. В двухжильной проводке обе жилы одного цвета. На электрическом щитке легко поменять местами фазу и нейтраль. Это может случайно сделать даже электрик, обслуживающий дом. В результате на корпуса розеток попадёт фазное напряжение.

Как проверить заземление в розетке

схема подключения розетки с заземлением

Проверка заземления нужна, чтобы убедиться в его качестве. Понадобятся: отвёртка-тестер и мультиметр.

Перед тем, как определить заземление в розетке, требуется осмотреть электрическую проводку. Если жилы проводов разноцветные, фаза будет иметь черно-коричневую изоляцию. Но чтобы знать наверняка (особенно при закрытом корпусе), потребуется использование тестера. Он поочередно вводится в отверстия розетки. При касании фазы индикатор тестера загорится.

Горящий при касании к заземлению индикатор свидетельствует о неправильном подключении или повреждении розетки.

[blockquote_gray]как подключить электросчетчикПеред тем, как подключить электросчетчик, необходимо определиться с типом измерительного оборудования, которое подходит для домашней электросети. Потом проводить установку согласно соответствующей схемы.

Порядок монтажных работ для подключения однофазного счетчика можно изучить здесь, а про трехфазный — расскажет эта статья.[/blockquote_gray]

После определения фазы можно приступать к основным измерениям.

Одним щупом мультиметра нужно прикоснуться к заземлению розетки (центр, или верх), второй поочередно ввести в отверстия.

Отсутствие напряжения может указывать на следующее:

  • между фазой и нейтралью свидетельствует о наличии обрыва последней,
  • между фазой и заземлением – об отсутствии заземления,
  • между нейтралью и заземлением – об их объединении. То есть, в розетке стоит перемычка.

[attention type=green]Важно! При измерении между нейтралью и заземлением прибор должен показать напряжение (максимально 90В), что указывает на исправно работающее заземление.[/attention]

Розетки с заземлением – не причуда или роскошь. Это «предмет» первой необходимости для любой современной проводки. Позаботиться об их качестве и правильном монтаже обязан каждый уважающий себя хозяин.

А вот установку розеток самостоятельно можно проводить только в случае уверенности в собственных силах. Работа эта не сложная, но требующая точности – ошибки могут привести к поражению током.

При любых сомнениях, возникающих при установке розетки и её проверке, лучше обратиться к профессиональному электрику.
