Просматривая Интернет, а вернее форумы и блоги, которые посвящены электрике в квартире и доме, я сравнительно часто сталкиваюсь вот с этим вопросом, заданным посетителями этих самих блогов и форумов — «А можно ли подключить выключатель света от расположенной поблизости розетки?». Ответов на данный вопрос масса, в большинстве они расплывчаты или совсем неверны, поэтому решил написать статью на данную тему: «Подключение выключателя от розетки».

выключатель света

Итак, нам необходимо подключить источник света (люстра, бра, светильник и т.д.) через выключатель от электрической розетки, которая расположена рядом. Задача эта, сравнительно, не сложная и под силу любому домашнему мастеру, хотя бы немного знающего основы электричества — где расположены автоматические выключатели в электрощите, как отключить ток в квартире, что такое изолента и как ею пользоваться, и т.д.

Для источника света нам необходимо напряжение в 220 вольт, которое и присутствует в электрической розетки. Выключатель необходим для замыкания и размыкания электрической цепи: горит свет — не горит. На практике это делается так: берём от контактов на розетке фазу и ноль; открытая электропроводка — прокладываем провод в кабель-канале, закрытая — прокладываем его в штробе (канал в штукатурке), а затем заделываем; ноль напрямую ведём до осветительного прибора (люстра, бра, светильник и т.д.), а фазу до выключателя, которым её и прерываем, т.е. от выключателя ведём ноль дальше до осветительного прибора.

Для проводки нам понадобится электрический провод — медный, лучше гибкий (многожильный), сечением не менее 1,5 мм.кв. Для электробезопасности лучше всего использовать провода в двойной изоляции.

Конечно, согласно всем правилам, книгам, учебникам данный способ подключения источника освещения от розетки неправильный. Подключение бытовых потребителей тока (электроприборов и электрооборудования) должно осуществляться либо от автоматических выключателей напрямую (непосредственно), либо от основного провода в распределительных коробках. Также соединение проводов допускается только в распределительных коробках.выключатель от розетки

Но скажу вам по секрету, я сам иногда пользуюсь данным способом, ведь проводить новую линию электропроводки до осветительного прибора иногда нет времени, а иногда просто лень.

Как подключить блок выключатель с розеткой

Подключаем блок: один выключатель + розетка

Чтобы подключить блок выключатель + розетка, следует соединить пять проводов в распределительной коробке.

Схема блока выключателя и розетки

  1. Зеленый цвет, указанный в схеме, обозначает кабель заземления, а синий – ноль от распределяющей точки. Они подсоединяются к розетке в блоке напрямую.
  2. Красным обозначается фаза, которую подключают к розетке, а потом в объеденный контакт кабеля напряжения прибора.
  3. Остальные два кабеля присоединяют к двум контактам, которые, в свою очередь, отведены к двум светильникам и подключаются нажатием кнопки в санузле.

Устройство прибора предполагает, что в розетке есть три кабеля: фаза, ноль и заземление, выключатель же имеет только подключенную к нижнему контакту фазу (ноль идет на осветительный прибор). Однако верхняя часть контакта фазу будет иметь только после кнопок включения.

Электрические провода в коробке распределения делятся на две скрутки проводков, как на схеме (желтый и бежевый цвет). На провода с напряжением от световых ламп скручиваются аналогичные провода выключателя. Кабеля с нулевым напряжением и заземлением для работы осветительных приборов подаются с распределяющей коробки и соединений подключения розетки.

Обратите внимание! Если хотите обратный порядок для срабатывания клавиш просто поменяйте местами кабели желтого и бежевого цвета на переключателе.

Монтаж блока с одноклавишным выключателем и розеткой подключается по такой же схеме, только выпадает один кабель, желтый или бежевый. Для работы трехклавишного выключателя необходим шеститижилый кабель, дополнительный проводок которого будет подключаться рядом с желтым и бежевым на третий контакт.Блок выключателя и розетки в деталях

Подключение трех-четырех розеток в блоке

Для установки нескольких электроприборов (бытовой техники, компьютера и телефона) используют блок розеток, расположенных под одним распределителем.

Монтаж нескольких розеток в одном блоке осуществляется параллельно.Схема трехступенчатой розетки

Прежде чем подключить устройство, сделайте перемычки трех проводков в каждом месторасположении розетки. Размер перемычки должен быть таким, чтобы предоставлял возможность легко, но уверенно поместился в короб.

Блок из трех розеток устанавливают следующим образом:

  1. Разбор на составляющие розеток.
  2. Зачистка кабелей электроэнергии и перемычек. Провод от распределительной точки должен быть немного с запасом, так чтобы в случае переподключения его хватило для новой зачистки.
  3. Первая розетка, она же распределительная, подключается к электросети.
  4. Установка электророзетки в монтажную коробку.
  5. Присоединение второй розетки во время параллельного проведения проводов в соответствии с цветами.
  6. Подключение третьей розетки: к ней подсоединяют лишь три кабеля, как к обычной одинарной модели.
  7. Укрываете блок под крышку со специальными разрезами для каждой из них.

Итоговый результат подключения розетки

На видео вы сможете посмотреть процесс подключения блока из розетки и выключателя.

На этом установка завершается, успехов в делах!

как из выключателя сделать розетку! — domino22

как из выключателя сделать розетку!

    Ну вот, взялись за электричество! А вопрос решается однозначно — так как вы предлагаете ничего не выйдет. Дело в том что на выключателе всего два провода — одним в него приходит фаза — так должно быть по правилам безопасности — она же из него выходит на люстру. Так должно быть сделано для того чтобы при выключенном выключателе, когда вы полезете менять лампу у которой цоколь остался в патроне, вас не положило на месте. Если вс по правилам тогда на лампе при выключенном выключателе стоит ноль, который вам ничего не сделает — ноль и в Африке ноль. Фаза в этом случае стоит на разомкнутом выключателе и никуда дальше не идт. В противном случае люстра вс равно работает но коммутируется ноль! В этом случае фаза в патроне стоит всегда! И не обязательно на центральном его контакте! По закону подлости она обязательно будет на цоколе. Вы беретесь руками за цоколь, там фаза, а ноль у вас под ногами — и готово дело! Так что советую вам проверить вс это дело. НО ТОЛЬКО ЕСЛИ ВЫ НЕ ИМЕЕТЕ ОПЫТА ИЛИ ВЫ ГУМАНИТАРИЙ — ЗОВИТЕ ЭЛЕКТРИКА! В вашем случае если у вас на выключателе стоит фаза то вам осталось только привести ноль отдельным проводом. И ставьте на здоровье свою розетку. Только ПРЕДУПРЕЖДАЮ — лучше позвать грамотного, подчеркиваю, грамотного электрика!

Как сделать розетку или выключатель своими руками

Со временем из-за устаревания контактов или превышения допустимой нагрузки на выключатели и розетки исчезает или становится плохим контакт либо в самой розетке, выключателе или в местах их соединения с электропроводкой в квартире или доме.

О неисправностях свидетельствует: появление искрения, неприятного запаха или вовсе перестает работать электрический выключатель или розетка.

При первых признаках возникновения неисправностей необходимо поджать контакты, подкрутив болтики, которые служат для подключения проводов или плоскогубцами сжать контакты розетки, в которые вставляется вилка для подключения электропотребителей.

Если же это не помогло или присутствуют сильные повреждения контактов или корпусов, тогда необходимо заменить неисправные розетки и выключатели на новые. Что сделать будет не тяжело большинству людей своими руками. Только прежде, чем приступить к любому ремонту по электрике- всегда отключайте соответствующий автомат в электрощите, к которому подключен участок электропроводки с неисправным выключателем или розеткой. Прежде, чем приступать что-то делать своими руками- убедитесь в отсутствии напряжения при помощи индикаторной отвертки по этой инструкции. Как сделать розетку или выключатель своими руками

Читайте так же:
Выключатель с датчиком движения туалет

Внимание! Иногда розетки и выключатели бывают исправными, а причину неисправности следует искать в электропроводке и ее соединениях в распределительных коробках. Например, очень часто не работает люстра или светильник из-за пропадания контакта в патроне (держателе) для ламп или скрутках проводов в электропроводке.

Как сделать розетку

Вроде бы электрическую розетку при поломке не имеет смысла делать своими руками, а проще заменить ее на новую, учитывая стоимость. Но с другой стороны, в большинстве случаев достаточно просто поджать сжимающую пружинку или сами контактные пластины, в которые вставляется вилка для подключения бытовой техники.Как сделать розетку или выключатель своими руками

Не редко в розетке ухудшается контакт на клеммах в местах подключения розетки к электропроводке и начинает подгорать изоляция проводов. В таких случаях необходимо открутить болтик, вынуть и зачистить как сами провода, так и контакты куда они вставляются. Обгоревшие кончики лучше откусить, но только если оставшейся их длины хватит для нового подключения. Провода зачищаются только с маленьким запасом на длину необходимую для подключения. Очень важно не зажать изоляцию в клемме при закручивании болтика.

Любые поврежденные участки изоляции или вовсе оголенные части проводов или жил электрических кабелей должны быть заизолированы при помощи одевания кембрика или наматывания изоленты.

Иногда розетка начинает вываливаться из стены. Для того, что бы ее установить обратно как положено, необходимо будет снять крышку и открутить болты разжимных лапок, на которых держится электрическая розетка. Рекомендую лапки снять полностью и немножко разогнуть плоскогубцами, только не перестарайтесь так, что розетка перестанет входить в коробку для монтажа. При установке обратно поджимайте лапки плоской отверткой к корпусу розетки.

Розетка прослужит Вам долго, если вставлять-вынимать по реже вилку и включать в нее потребителей во выключенном состоянии, особенно мощные.

Рекомендую прочитать дополнительно по этой теме нашу отдельную статью «Установка и подключение розетки своими руками«.

Как сделать выключатель света

Электрический выключатель света ремонтируется во многом аналогично розеткам. Устанавливаются и крепятся они полностью аналогично. Так же наиболее частой причиной неисправности выключателя является пропадание или плохой контакт на клеммах для подключения электрических проводов или кабелей.Как сделать розетку или выключатель своими руками

Со временем из-за старости, низкого качества изготовления или просто в результате неумелой разборки ломаются пластиковые детали в выключателях. В результате чего он перестает щелкать вообще или не до включается, а так же оплавляются контакты, особенно если выключатель включает большой мощности освещение или очень часто. В таком случае делать его не имеет смысла, рекомендую выключатель заменить на новый.

Как проверить выключатель? Для проверки необходимо прозвонить между собой два контакта одно клавишного выключателя или 2 пары контактов двухклавишного. Во включенном состоянии клавиши должно быть сопротивление нулевым (таким же как и при замыкании измерительных щупов между собой), а во выключенном- бесконечно большим. Как правильно прозванивать мультиметром Вы узнаете из этой инструкции.

Ремонт выключателей и розеток

Со временем из-за устаревания контактов или превышения допустимой нагрузки на выключатели и розетки исчезает или становится плохим контакт либо в самой розетке, выключателе или в местах их соединения с электропроводкой в квартире или доме. О неисправностях свидетельствует: появление искрения, неприятного запаха или вовсе перестает работать электрический выключатель или розетка.

В запущенных случаях корпус розетки начинает оплавляться возле контактов, что может привести к возникновению пожара. Ни в коем случае не доводите электрику своей квартиры или частного дома до такого состояния!

При первых признаках возникновения неисправностей необходимо поджать контакты, подкрутив болтики, которые служат для подключения проводов или плоскогубцами сжать контакты розетки, в которые вставляется вилка для подключения электропотребителей.

Если же это не помогло или присутствуют сильные повреждения контактов или корпусов, тогда необходимо заменить неисправные розетки и выключатели на новые. Что сделать будет не тяжело большинству людей своими руками. Только прежде, чем приступить к любому ремонту по электрике- всегда отключайте соответствующий автомат в электрощите, к которому подключен участок электропроводки с неисправным выключателем или розеткой. Прежде, чем приступать что-то делать своими руками- убедитесь в отсутствии напряжения при помощи индикаторной отвертки по этой инструкции.как проверить отсутствие напряжения в розетке

Внимание! Иногда розетки и выключатели бывают исправными, а причину неисправности следует искать в электропроводке и ее соединениях в распределительных коробках. Например, очень часто не работает люстра или светильник из-за пропадания контакта в патроне (держателе) для ламп или скрутках проводов в электропроводке.

Как сделать розетку

как сделать своими руками розетку

Вроде бы электрическую розетку при поломке не имеет смысла делать своими руками, а проще заменить ее на новую, учитывая стоимость. Но с другой стороны, в большинстве случаев достаточно просто поджать сжимающую пружинку или сами контактные пластины, в которые вставляется вилка для подключения бытовой техники.

Не редко в розетке ухудшается контакт на клеммах в местах подключения розетки к электропроводке и начинает подгорать изоляция проводов. В таких случаях необходимо открутить болтик, вынуть и зачистить как сами провода, так и контакты куда они вставляются. Обгоревшие кончики лучше откусить, но только если оставшейся их длины хватит для нового подключения. Провода зачищаются только с маленьким запасом на длину необходимую для подключения. Очень важно не зажать изоляцию в клемме при закручивании болтика.

Любые поврежденные участки изоляции или вовсе оголенные части проводов или жил электрических кабелей должны быть заизолированы при помощи одевания кембрика или наматывания изоленты.

Иногда розетка начинает вываливаться из стены. Для того, что бы ее установить обратно как положено, необходимо будет снять крышку и открутить болты разжимных лапок, на которых держится электрическая розетка. Рекомендую лапки снять полностью и немножко разогнуть плоскогубцами, только не перестарайтесь так, что розетка перестанет входить в коробку для монтажа. При установке обратно поджимайте лапки плоской отверткой к корпусу розетки.

Розетка прослужит Вам долго, если вставлять-вынимать по реже вилку и включать в нее потребителей во выключенном состоянии, особенно мощные.

Рекомендую прочитать дополнительно по этой теме нашу отдельную статью «Установка и подключение розетки своими руками«.

Как сделать выключатель света

как сделать выключатель

Электрический выключатель света ремонтируется во многом аналогично розеткам. Устанавливаются и крепятся они полностью аналогично. Так же наиболее частой причиной неисправности выключателя является пропадание или плохой контакт на клеммах для подключения электрических проводов или кабелей.

Со временем из-за старости, низкого качества изготовления или просто в результате неумелой разборки ломаются пластиковые детали в выключателях. В результате чего он перестает щелкать вообще или не до включается, а так же оплавляются контакты, особенно если выключатель включает большой мощности освещение или очень часто. В таком случае делать его не имеет смысла, рекомендую выключатель заменить на новый.

Как проверить выключатель? Для проверки необходимо прозвонить между собой два контакта одно клавишного выключателя или 2 пары контактов двухклавишного. Во включенном состоянии клавиши должно быть сопротивление нулевым (таким же как и при замыкании измерительных щупов между собой), а во выключенном- бесконечно большим. Как правильно прозванивать мультиметром Вы узнаете из этой инструкции.

Как правильно подключить розетку и выключатель. Как из выключателя сделать розетку и выключатель

Первый способ. Остаётся выключатель и добавляется розетка. ;Есть такие комбинированные розетки с выключателем. В данном случае контакты розетки соединяются параллельно контактам выключателя с помощью двух перемычек из провода сечением ;1,5-2.0 квадратных миллиметра. Вот как сделать розетку, не нарушая внешней вид стены.

Устанавливается всё это вместо бывшего выключателя. Теперь на розетке есть на одном контакте ноль, а фаза приходит через лампочку. Напряжение падает. Чтобы ;было стандартное напряжение сети, равное 220 Вольт, необходимо вместо лампочки ввернуть автоматическую пробку. Тогда на розетке получается всё, как и должно быть. На одном контакте ноль, на втором фаза. И даже появилась защита в виде автоматической пробки, которая в случае чего защитит от перегрузки. Рекомендуется такой способ установки.

Читайте так же:
Выключатель makel mimoza характеристики

Второй способ, посвященный тому, ;как сделать розетку от выключателя, состоит ;в полном демонтаже выключателя. На его место приобретается розетка. Желательно не дешёвая китайская, а настоящая, ;керамическая. К ней ;присоединяются провода, всё крепится с помощью боковых усов ;в коробке выключателя. Розетка установлена. Чтобы получить на контактах розетки 220 Вольт , необходимо удалить лампочку, патрон от неё, затем замкнуть провода, подключенные к патрону. Для этого ;используется соединительная колодка.Всё. Работа выполнена. Ни одного лишнего провода нет. Использовано только то, что было.

Как из выключателя сделать розетку и выключатель

Как из выключателя сделать розетку

Меняем розетку на выключатель

При ремонте и перепланировке квартиры достаточно часто возникает вопрос: «Как из выключателя сделать розетку и наоборот?». Как известно нечего невозможного нет и если вы хотите выполнить такую рокировку, то мы вам с удовольствием в этом поможем. Ведь в этом нет нечего сложного, главное в точности следовать нашим рекомендациям.

На место розетки монтируем выключатель

Начнем с более простого варианта переделывания электроточки с розеткой в электроточку с выключателем для освещения. Чтоб выполнить такую рокировку нам нет необходимости штробить стену для новой проводки, достаточно лишь внести изменения в схему подключения.

Сразу оговоримся: штробить стены нет необходимости если провода от светильника и от розетки заведены в одну и ту же распределительную коробку. В противном случае без штробления не обойтись.

Переделка под одинарный выключатель

Прежде всего рассмотрим вариант с установкой одинарного выключателя. Он более простой и позволит вам сформировать общее представление о характере необходимых переключений.

  • Перед тем как из розетки сделать выключатель необходимо выполнить подготовительные работы. И первыми из них является снятие напряжения с тех цепей в которых предстоит работать, а также соседних к которым возможно случайное прикосновение. Лучше всего снять напряжение со всей квартиры или дома.
  • Убедившись в отсутствие напряжения при помощи индикатора, демонтируем старую розетку. У нас остается торчать только два или три провода.
  • Прежде всего давайте разберемся с этими проводами. Если у вас проводка в доме выполнена в соответствии с п.1.1.30 ПУЭ, то синий провод это нейтральная жила или ноль, а желто-зеленый провод — это заземление. Третий провод является фазным и может быть любого цвета.

Обратите внимание! В домах советской постройки провода заземления может не быть. Поэтому если у вас из стены торчит только два провода, то это фазный и нулевой. Если они у вас не обозначены цветами или вы не уверены в правильности этой маркировки, то это необходимо обязательно выяснить. Для этого просто разведите провода и подайте напряжение. Прикоснитесь к проводам индикатором-отверткой. При прикосновении к фазному проводу индикатор засветится.

  • На следующем этапе наша инструкция предполагает вскрытие распределительной коробки. Все дальнейшие переключения производим именно здесь. Для этого нам прежде всего необходимо определить провода, идущие к светильнику и нашей розетке.
  • Если светильник был подключен к выключателю, то отключаем этот провод. Нулевой провод светильника при этом не трогаем и оставляем подключенным. Если же светильник не был подключен, то подключаем синий провод к нулевой клемме питающего кабеля.
  • Для проводов, идущих к розетке производим обратную процедуру. Отключаем нулевой провод, а фазный провод не трогаем.
  • Теперь соединяем вместе бывший нулевой провод от розетки и фазный провод от светильника.
  • Осталось только установить выключатель на место розетки и подключить его. Как это делается мы уже рассматривали в других статьях нашего сайта и можно увидеть на видео, поэтому рассматривать это повторно мы не будем.
  • Теперь осталось подать напряжение и привыкать к месту расположения вашего нового выключателя.
Переделка под двойной выключатель

Сразу отметим, что данный вариант возможен только при наличии провода заземления. В противном случае без работ по монтажу дополнительного провода от распределительной коробки к бывшей розетки не обойтись и цена данных работ будет не соразмерно высока.

Подключаем двухклавишный выключатель

  • Двойной выключатель предполагает включение двух разных светильников или двух режимов работы одной многоламповой люстры. Поэтому дабы не повторятся вам сначала следует выполнить работы по подключению одинарного выключателя до пункта подачи напряжения.
  • Теперь незадействованный пока провод заземления отключаем в распределительной коробке. Затем подключаем его к второму фазному проводу люстры или фазному проводу другого светильника.
  • В месте подключения выключателя подключаем его ко второму выводу электроустановочного устройства. На этом наши работы окончены, и мы можем подавать напряжение.

Обратите внимание! Перед тем как выбрать розетки и выключатели на замену следует определить сечение имеющегося провода. Дело в том, что сечение провода должно отвечать номинальным параметрам подключаемых электроприборов. Особенно это касается использования провода заземления в качестве фазного. Ведь его часто делают несколько меньшего сечения. Поэтому если у вас есть такая возможность подключайте такой провод к светильнику меньшей мощности.

На место выключателя монтируем розетку

Теперь вы знаете как сделать из розетки выключатель, но и обратный процесс вполне возможен. Единственным нюансом является то, что светильник, который включает данный электроустановочный прибор окажется незадействованным, либо необходимо будет подключить его к другому выключателю.

Монтируем розетку на место выключателя

  • Прежде всего снимаем напряжение с цепей, в которых нам предстоит работать и к которым вы можете случайно прикоснуться. Это является незыблемым правилом любых работ с электричеством.

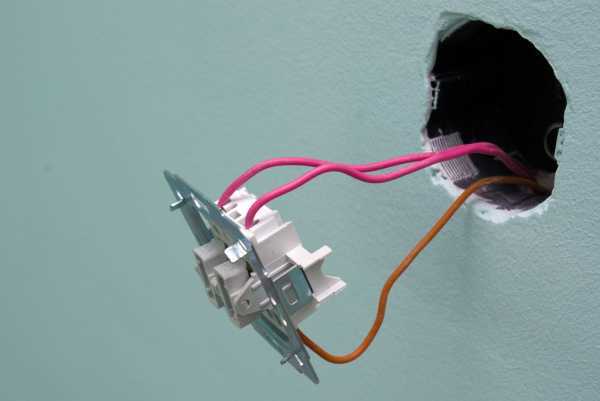

  • Теперь демонтируем выключатель. На его месте останется только два провода, торчащих из стены. Один из них будет фазным и второй тоже фазным. Только на один из них фаза подается от питающего данную группу провода, а на второй провод фаза подается только после включения выключателя. Провод заземления к выключателям обычно не подводят. Да и подключать его на выключателях обычно некуда.
  • Теперь вскрываем распределительную коробку и находим провода, идущие к бывшему выключателю. Тот который подключается к проводу светильника – отключаем.
  • Этот провод подключаем к нулевой жиле питающего кабеля данной группы. На этом наши переключения в распределительной коробке окончены.
  • Теперь можно монтировать на место выключателя розетку и подключать ее как мы уже рассказывали в наших статьях. После подключения можно подавать напряжение и пользоваться розеткой.

Обратите внимание! При описанной выше замене особенно важно просмотреть нашу статью розетки и выключатели как выбрать правильно. Ведь для сети освещения провода достаточно часто имеют не такое уж большое сечение. А установка мощной розетки и подключение к ней большой нагрузки может привести к их перегоранию. Кроме того, нельзя включать в такую розетку нагревательные приборы и приборы в которых возможен пробой изоляции на корпус. Ведь наша вновь смонтированная розетка не имеет провода защитного заземления.

Вывод

Как видите выполнить замену розетки на выключатель и наоборот вполне можно выполнить своими руками. И для этого не надо обладать какими-то специфическими знаниями или выполнять пыльные и трудоемкие подготовительные работы.

Главное не забывайте о технике безопасности и правильно выбирайте электроустановочные изделия.

А во время эксплуатации не забывайте о возможных ограничениях мощности из-за сечения провода. И тогда ваша работа прослужит вам многие годы.

Как подсоединить розетку от выключателя

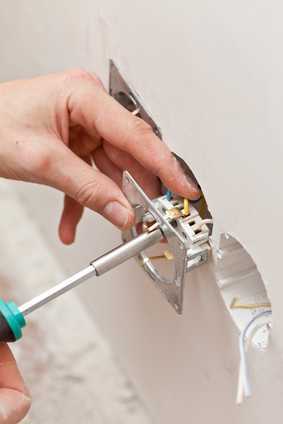

Как правильно подсоединить розетку к стене? Именно такой вопрос возникает, когда вы решаете что-то изменить в своем доме, в частности — заменить устаревшую розетку на более новую.

  • — отвертка
  • — саморезы
  • — измеритель сопротивления
Читайте так же:
Как разбирать выключатель nilson

Можно ли из выключателя вывести розетку? И если да, то как это сделать?

выключатель ставится в разрыв, то есть там только фаза или только ноль. Отвести от выключателя розетку нельзя. Ищите коробку и от нее делайте отвод.

Нельзя. Там только фаза.

если закоротить лампочку то вместо выключателя можно ставить розетку

выключатель (включатель) размыкает (смыкает) один провод (фазу) купи пластиковый короб со скотчем 2х сторонним и проведи розетку из распределительной коробки

если ноль подтянуть от куда нибудь то можно, а так там только фаза одна

Вывести можно, но работать не будет!

Нет. Розетка включатся параллельно, а выключатель последовательно.

Можно! но мне не дают схему передать!

Как правильно подключить розетку и выключатель

Розетки и выключатели подключаются к электропроводке в распределительной коробке, где производится коммутация проводов, скрутка и изоляция. Для монтажа в коробке к ней подводятся провода от распределительного щита, от розетки, от выключателя и от светильника, который будет управляться нашим выключателем. На простом примере рассмотрим, ка правильно сделать расключение в коробке.Для удобства понимания и для соответствия стандартов, которых придерживаются электрики в своей работе при монтаже электропроводке, обозначим провода по цвету и назначению. Желтый с зеленым провод это заземление. Синий — нейтраль. Черный(коричневый, красный, белый) — фаза. Для удобства монтажа и удобства монтажа сейчас кабели выпускаются именно с такой цветовой маркировкой.

Для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях напряжением используют провод СИП. Узнать, какая розничная цена провода СИП вы сможете на сайте www.mes-market.ru.

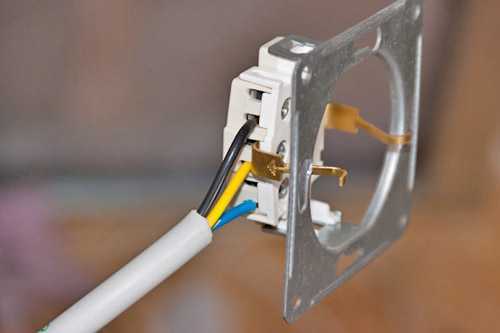

Разделим задачу на два этапа и сначала подключим розетку. Для этого находим кабель от распределительного щита и кабель от розетки. Очищаем кабели на 15 см от внешней оболочки и на 5 см каждый провод от изоляции. Провода разводим парами по цвету. Если провода скрутить и изолировать, то получиться, что розетка уже подключена, но нам еще нужно подключить 6 проводов.

Создадим схему для подключения светильника и выключателя (лампочка, люстра)Также зачищаем 2 кабеля и 6 оставшихся проводов. Теперь легче подключить простое, а сложное оставить на потом. Третий провод желто-зеленый от выключателя не используем — загибаем его в сторону. Такой же провод от светильника соединяем с желто-зелеными проводами от розетки и ввода. Синий провод от светильника подключаем к синим проводам от розетки и от ввода. Черный провод от выключателя подключаем к черному фазному проводу от розетки и от ввода. Синий провод от выключателя подключаем к черному проводу от светильника.Идеальный вариант когда получается четыре скрутки проводов, которые сильно скручиваются плоскогубцами и изолируются. Теперь у вас все должно работать и розетка и выключатель и светильник, подключенные по схеме

Перенос розеток и выключателей сделать самому своими руками

Перенос розеток и выключателей является относительно несложной работой. Однако она требует от мастера определенных знаний и умений. В противном случае эксплуатация электрической сети будет небезопасной. Зная все нюансы проведения этой работы, можно выполнить ее самостоятельно. В этом помогут разобраться советы опытных электриков.

Стоит ли обращаться к профессионалу?

Сегодня свои услуги по проведению электротехнических работ предлагает множество организаций. Профессионалы готовы выполнить монтаж разной сложности. Качество подобных действий чаще всего достаточно высокое. Каждая подобная компания предоставляет гарантию на установку электрического оборудования.Перенос розеток и выключателей

Однако каждый домовладелец знает, что услуги мастера могут стоить достаточно дорого. Так, перенос розеток и выключателей в Омске может стоить от 1200 руб. В Москве же цена на такую достаточно несложную процедуру может достигать 2000 руб. за одну точку запитки. Именно по этой причине многие владельцы частной недвижимости решаются проводить подобную процедуру своими руками.

В этом случае крайне важно соблюдать все требования техники безопасности и ПУЭ. В противном случае непрофессиональный мастер рискует получить серьезные травмы. При этом эксплуатация электрической системы будет небезопасной. Неисправные розетки и выключатели могут стать причиной пожара, порчи имущества и несут угрозу для жизни и здоровья человека.

Зачем переносить розетки?

Некоторые домовладельцы не понимают, зачем выполнять перенос розеток и выключателей в другое место. Ведь можно приобрести удлинитель или тройник. В этом случае можно увеличить количество точек запитки. Однако не все так просто.

Дело в том, что в домах старого типа было предусмотрено определенное количество розеток и выключателей. Они были рассчитаны на определенную нагрузку (максимум 3,5 кВа, а чаще не более 2 кВа). Со временем количество бытовой техники в жилище увеличилось. Предусмотренных розеток стало не хватать.Перенос розеток и выключателей своими руками

Однако включив в сеть удлинитель или тройник, хозяева могут увеличить нагрузку на розетку. В этом случае удлинитель начинает плавиться или искрить. Это может привести к пожару, неисправности техники и прочим неприятностям. Поэтому прежде чем включить в сеть подобные элементы, необходимо рассчитать суммарную нагрузку на сеть. Лучшим выходом является перенос или добавление дополнительных розеток по установленной ПУЭ технологии.

Разновидности переноса

Правильный перенос розеток и выключателей своими руками может выполняться только при ознакомлении мастера с нормами и требованиями правил установки электрического оборудования. Розетки и выключатели можно поднимать или опускать по горизонтали или перемещать по вертикали. Гораздо сложнее выполнить перенос и в горизонтальной, и в вертикальной плоскости одновременно.Правильный перенос розеток и выключателей своими руками

Прежде чем осуществить подобную процедуру, необходимо все тщательно продумать. Не всегда новая розетка или выключатель становятся удобными при эксплуатации. Нужно учесть, какие предметы находятся рядом, кто будет пользоваться подобными точками электрической системы.

Выключатели чаще всего переносят на уровень 120-190 см от пола. Розетки же, наоборот, сегодня принято опускать ниже. Они могут находиться на расстоянии от пола 20-30 см. Однако если в доме есть маленькие дети нужно предусмотреть правильную защиту для подобных электрических объектов. Это могут быть заглушки, которые ребенок не сможет самостоятельно достать из розетки.

Скрытый и открытый монтаж

Перенос розеток и выключателей своими руками может быть выполнен одним из двух способов. Первый называется открытым методом монтажа. В этом случае провода проходят по поверхности стены. Розетки и выключатели также имеют специальную конфигурацию. Это накладные конструкции, которые отличаются достаточно большими габаритами.Правильный перенос розеток и выключателей в доме

Скрытый метод монтажа предполагает создание внутри стены углубления. По штробе прокладываются провода. Далее их замазывают шпаклевкой. Такой способ переноса розеток отличается эстетичным видом. Розетки и выключатели также утапливают в углубления, которые просверливают в основании при помощи специальной техники. Такие изделия выглядят компактнее.

Следует отметить, что у каждого из перечисленных способов есть свои достоинства и недостатки. Открытая проводка проще в монтаже. Однако внешний вид ее оставляет желать лучшего. Скрытая проводка не портит вид интерьера. Однако этот вариант возможен только при проведении капитального ремонта. Он сложнее и затратнее.

Техника безопасности

Существует определенная инструкция переноса розеток и выключателей. В первую очередь следует ознакомиться с правилами техники безопасности. Работу нужно производить при обесточенной линии подачи электроэнергии. Этим требованием нельзя пренебрегать.Правильный перенос розеток и выключателей в квартире

Также следует применять специальные инструменты и оборудование. Одежда должна быть соответствующей. Прорезиненная обувь является важным элементом при работе с электрикой.

При выполнении представленной работы запрещено скручивать провода и обматывать их изолентой. Сегодня существует большой выбор специальных коннекторов, которые повышают качество соединений. Следует учесть, что по правилам нельзя закрывать доступ к местам контактов. Поэтому категорически запрещено оставлять подобные соединения в толще штукатурки, замазывать их асбестом.

Читайте так же:
Автоматический выключатель двухполюсный 20а abb

Материалы

Правильный перенос розеток и выключателей в квартире или доме требует подбора подходящих материалов. В первую очередь следует уделить внимание проводу. Он должен быть медным. Алюминиевые разновидности запрещается использовать для внутреннего монтажа розеток и выключателей.Перенос розеток и выключателей в доме

Сечение провода должно соответствовать максимальной номинальной нагрузке на линию. В этом случае нужно посчитать, какую мощную технику хозяева могут подключать к розетке или выключателю. Исходя из полученных расчетов, нужно приобретать соответствующий провод. Лучше всего для этих целей подойдет провод типа ВВГ.

Соединения производят при помощи специальных коннекторов. При их выборе также следует обратить внимание на суммарную нагрузку сети. Можно также воспользоваться методом пайки. В этом случае провода оголяют и скручивают. Затем их спаивают при помощи оловянного припоя. Кислотные флюсы применять в этом случае недопустимо. Лучше всего применять канифоль. Если старая линия выполнена из алюминиевого провода, нельзя соединять его с медной жилой напрямую. Для этого существуют специальные коннекторы.

Использование шлейфа

Перенос розеток и выключателей в квартире или доме некоторые мастера выполняют при помощи создания дополнительного шлейфа. В этом случае от старой розетки будет отходить новый провод до новой розетки. Это достаточно небезопасный способ, который характеризуется большим количеством недостатков.

Провода, которые ранее подводились к старой розетке или выключателю, остаются в действующей схеме. По ним также будет передаваться электричество. Однако от одной розетки будет отходить еще одна точка запитки. В этом случае старый провод будет соединен с новым. Этот принцип напоминает применение все того же удлинителя.

Следует отметить, что представленный метод позволит сэкономить на количестве материалов. Провода потребуется гораздо меньше. Однако эта экономия значительно снижает качество монтажа и функциональность розетки или выключателя. К ней нельзя будет подключить мощное оборудование. В противном случае может возникнуть перегрузка линии. Это временная схема, которая впоследствии должна быть переделана. Ее следует применять только в крайнем случае.

Недостатки использования шлейфа

Правильный перенос розеток и выключателей в доме не приемлет использование шлейфа. Этот способ имеет массу недостатков. Поэтому, решившись на подобное действие, следует узнать о нескольких его слабых сторонах.

Применение представленного подхода не рекомендуется ПУЭ. Это временный способ подключения точки запитки. При этом провод нельзя проводить в толще стены. Допускается произвести монтаж розетки открытым способом. В противном случае возникает ряд трудностей.

Следует отметить, что перенос розетки при помощи шлейфа, скрытого в стене по горизонтали или в ином направлении (кроме вертикального) является небезопасным. Со временем можно забыть, что проводка проходит на этом участке стены. Вбивая в стену гвоздь можно получить удар током.

Также представленный способ не является долговечным. Потребуется скоро проводить ремонт снова. Использовать такую розетку или выключатель для мощного оборудования нельзя.

Удлинение провода

Перенос розеток и выключателей в доме может быть выполнен при помощи удлинения провода. Этот способ не является идеальным, но он гораздо безопаснее предыдущего подхода. В этом случае старая розетка или выключатель демонтируются. К линии подсоединяется новый провод.Перенос розеток и выключателей в квартире

Такую процедуру можно выполнить в том случае, если элемент электрической системы нужно опустить или поднять по вертикали. В этом случае мастер должен полностью обесточить линию электропитания. Далее при помощи перфоратора и болгарки вырезается новая штроба. В ней прокладывают провода.

Также для розетки или выключателя высверливается на нужном расстоянии от пола отверстие при помощи коронки. В нее устанавливается распорная коробка. По линии прокладывается наращенный провод. Этот способ будет безопасным, если не нагружать линию больше установленного значения. Для удлинения применяют провод с точно таким же сечением и материалом жилы, как и подводящие коммуникации. Замазывать соединение проводов алебастром категорически запрещено.

Что делать со старой распределительной коробкой

Перенос розеток и выключателей своими руками должен выполняться по установленной методике. Мастер может совершить в этом случае грубейшую ошибку. Неопытный электрик может скрутить провода старого провода и новой линии, а затем замазать старую распределительную коробку и канал гипсовой смесью. В этом случае место соединения будет недоступным для обозрения.

Если место соединения проводов находится на видном месте, нужно поступить иначе. Сначала следует демонтировать старую распределительную коробку. Особенно это важно для изделий, сделанных из металла. На ее место устанавливают пластиковую распорную коробку. Далее место соединения проводов оставляют в этой коробке. Из листа гипсокартона вырезают круг. Им закрывают коробку. Следует прикрепить крышку при помощи клея. Замазывать поверхность шпаклевкой нельзя. Крышку можно окрасить в цвет стен или оклеить соответствующими обоями.

Правильный способ переноски

Самый правильный перенос розеток и выключателей можно сделать только путем проведения новой линии от распределительного щитка. Для этого нужно отключить подачу электричества. Далее старый провод отсоединяется с обеих сторон. Распределительная коробка полностью демонтируется. Поверхность очищается от мусора. При помощи шпаклевки место установки старой розетки замазывается. Провод остается замурованным в толще стены.

Создание новой линии

Перенос розеток и выключателей нужно проводить от распределительного щитка. В этом случае перенести выключатель или розетку можно будет в любое подходящее место в помещении. При этом можно будет добавить количество розеток. Этот метод потребует больше денежных затрат. Однако электрика будет максимально безопасной.

Нужно будет создать новую штробу. Эту процедуру нужно делать при помощи болгарки и перфоратора. Ширина углубления зависит от количества проводов, которые в нем проходят. Далее в подготовленную штробу укладывается кабель и при помощи дюбель-хомутов крепится к поверхности. Систему замазывают шпаклевкой.

Рассмотрев, как производится перенос розеток и выключателей, можно выполнить работу самостоятельно.

Советы по работе с электропроводкой

Нужно заменить неработающий выключатель? Планируете ремонт старой электропроводки в доме? Хотите вывести дополнительные розетки в новой квартире? Проводите электричество на даче или в гараже? Тогда, кроме покупки электротехнических устройств и проводов, стоит задуматься над тем, сколько денег вы готовы потратить на электромонтажные работы. Встает резонный вопрос.

Работа с электропроводкой

Вызвать электрика или сделать своими руками? Хочется, чтобы работы были выполнены качественно, при этом не требовали больших вложений. Посчитаем, что будет выгоднее. К примеру, московские расценки на установку розеток колеблются от 150 до 200 рублей, установка подрозетников стоит от 500 рублей, штробление стен – от 100 до 150 рублей за метр. Согласитесь, 1000 рублей за одну розетку – не так уж и много, если нужна только одна. А если в комнате будет несколько розеток и выключателей, да еще требуется монтаж распаячной коробки? А если не в одной комнате, а по всей квартире? Общая стоимость по электромонтажным работам в однокомнатной квартире может достигать 15 – 20 тысяч рублей, а в двух- или трехкомнатной – до 30 – 40 тысяч рублей. Вы готовы столько потратить? Если нет, самое время освоить первичные навыки и выполнить электромонтажные работы самостоятельно.

Мы не обещаем, что наши советы помогут стать профессиональным электриком, но гарантируем – после прочтения этой статьи с простейшими электромонтажными работами в быту вы справитесь без проблем. Итак, обо всем по порядку.

Как сделать предварительную разметку?

Кажется, что сложного в расположении проводов в стене? Нужно всего-то соединить места установки розеток и выключателей – и готово! Но это не так. Размещение элементов электросистемы нужно продумать. Зачем? Чем чревато их неверное расположение? Приведем простой пример. Замечали ли вы когда-нибудь, что от батареи бьет током? Причина в том, что розетка установлена слишком близко к ней. А ведь по технике электробезопасности проводка не должна проходить рядом с металлическими заземленными элементами, в частности трубопроводом. Чтобы избежать подобных ошибок, необходимо учитывать следующие требования.

  • Провод должен быть проложен строго вертикально или горизонтально, не допускается его расположение наискось. При монтаже необходимо соблюдать отступы от потолка 10 – 15 см.
  • Розетки устанавливаются на высоте 30 – 40 см от пола в тех местах, где планируется разместить стационарные электроприборы (холодильник, телевизор, кондиционер и т.д.). При этом до батарей, электроплит и других заземленных металлических устройств должно быть расстояние не менее 50 см. По правилам пожарной безопасности на каждые 6 кв. м в комнате должно приходиться по одной розетке, на кухне – по три розетки.
  • Выключатели монтируются на высоте 50 – 60 см от пола (сегодня их не устанавливают на высоте человеческого роста). Выключатели необходимо размещать с той стороны дверной коробки, с которой открытая дверь не будет перекрывать к ним доступ.
Читайте так же:
Как подключить радиоуправляемый выключатель

Совет мастера. Если вы хотите установить розетку в ванной комнате, необходимо помнить, что она не должна размещаться в зоне, где возможно попадание на нее брызг. Причем, это должна быть не обычная розетка, а с повышенной степенью электрозащиты – класса не ниже IP44. Влагозащищенные розетки имеют крышку. Для них питание осуществляется через отдельное УЗО. Это дает гарантию того, что при коротком замыкании розетки в ванной сработает автомат защиты и прервет подачу тока только на эту розетку, остальные энергопотребители в доме будут работать.

В соответствии с этими требованиями наметьте на стенах места для выключателей и розеток, после начертите линии прокладки проводов. Обязательно соблюдайте допустимые расстояния, проверяйте их рулеткой. Начертить ровные линии, по которым будут проделываться каналы под проводку, можно с помощью лазерного уровня – на разметку уйдет минимум времени.

Как размещать провода, розетки, выключатели?

Когда вам уже ясно, где будут установлены розетки и выключатели и сколько метров провода потребуется для их соединения с питающим кабелем, стоит задуматься о том, как будет проходить процесс монтажа. Если проводка открытая, например, на даче или в гараже, достаточно зафиксировать кабель прямо на стене, подвести его к накладным выключателям и розеткам, для эстетичности провод можно скрыть пластиковым коробом. В данном случае не придется нарушать целостность стены и на монтаж уйдет совсем немного времени. Если же проводка будет скрытая, то есть два варианта монтажа.

Первый вариант. Подойдет, если в доме уже есть проводка и нужно заменить старые провода. Когда нет ни времени, ни возможности штробить стены, новый провод можно уложить в каналы вместо старого. Обнаружить скрытую проводку поможет специальный прибор – тестер напряжения, затем следует вскрыть стену, убрать из каналов провода и уложить новые. Этот способ позволит значительно сэкономить время.

Второй вариант. Подойдет, если в доме нет проводки или нужно выводить дополнительные провода для розеток и выключателей. Тогда предстоит проделать в стене новые канавки для укладки провода. При большом объеме работ обычно для этого используют штроборез. В быту можно обойтись перфоратором с полукруглым зубилом. При штроблении нужно соблюдать следующие размеры канавки: ширина должна быть 2 – 3 см, глубина – 2 см. Если в канал планируется укладывать несколько проводов, размеры следует увеличить. В местах установки розеток нужно сделать отверстия под подрозетники. Для этой цели также используется перфоратор, но уже с буровой коронкой.

Совет мастера. Если вы прокладываете в комнате полностью новую электропроводку, установите распаячную коробку. Она имеет корпус из негорючей пластмассы, к которому подводится один питающий кабель. Внутри коробки он соединяется с разводкой проводов, идущих к различным энергопотребителям: осветительным приборам, выключателям, розеткам. Это позволяет значительно экономить на проводах при монтаже, а также повысить безопасность электропроводки.

Что нужно знать о проводах?

Не спешите сразу нарезать все провода. Лучше уложите их в каналы и отрезайте под размер уже на месте установки. Так вы сэкономите время на замерах и сможете избежать досадной ситуации, когда провод оказывается короче, чем надо. Используйте кабелерез – с его помощью можно перерезать медные и алюминиевые провода толщиной до 12 мм, чего невозможно сделать обычными кусачками.

Зачистка провода от изоляции

Рекомендуется сначала проложить проводку и только потом устанавливать распаячную коробку и подрозетники. Помните, что при монтаже осветительных приборов нужно соблюдать фазность: на выключатель идет фаза, на лампочку ноль, при установке розеток фаза может быть слева или справа. Чтобы соединить провода, необходимо снять с них изоляцию. Обратите внимание, что голая жила должна быть длиной около 5 см. При зачистке можно использовать нож для удаления изоляции или специальные клещи. После скрутки проводов необходимо проверить напряжение проводки. Чтобы узнать, есть ли контакт, используйте несколько контрольных ламп (временно повесьте их в места крепления розеток и люстр). Если все исправно, можно делать окончательную скрутку с помощью пассатижей. Старайтесь сделать так, чтобы провода были скручены плотно, но не прилагайте слишком много усилий, иначе есть риск повредить жилу. После этого место соединения нужно замотать изолентой. Лучше брать ленту из ПВХ, так как она устойчива к влаге и дает более надежную изоляцию.

Совет мастера. Выбирайте провода по их сечению. На розетки идут провода с сечением не менее 2,5 кв. мм, на осветительные приборы допустимо сечение 1,5 – 2 кв. мм. Сегодня чаще всего используется медный кабель, так как он более долговечен, чем алюминиевый.

Если вы не знаете, какой кабель покупать, подробнее о его видах можете прочитать в статье «Кабель для монтажа в жилом доме – как выбрать».

Тестер напряжения

Каким будет завершающий этап?

После того как проводка смонтирована, провода в распаячных коробках надежно соединены и в местах установки розеток и ламп на проводах есть напряжение, можно приступать к отделочным работам. Провод по всей длине нужно скрыть слоем гипса через каждые 30 – 40 см. Затем все зашпаклевать. Розетки и выключатели монтировать нужно после полного высыхания шпаклевки, и только потом установить их лицевые панели.

Кстати, схему расположения проводки можно начертить на листе со всеми размерами или сфотографировать до скрытия под отделочными материалами. Это пригодится на будущее, например, если вы захотите установить еще несколько дополнительных розеток или будете ремонтировать электропроводку.

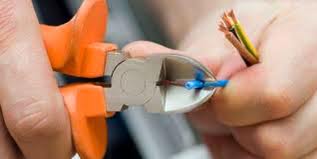

Набор губцевого инструмента

Итак, теперь вы знаете, как можно самостоятельно провести электромонтажные работы в быту. Вы сэкономите деньги на оплате услуг электрика и, к примеру, сможете потратить их на покупку инструмента, необходимого вам для работы. Пассатижи, кусачки и отвертки можно приобрести по отдельности или в наборе электромонтажного инструмента, упакованные в чехол или кейс. Обратите внимание на то, что рукоятки у них должны быть диэлектрические – изоляционный материал надежно защитит от удара током при работе с элементами, находящимися под напряжением до 1000 В. Не забудьте учесть и материал рабочей части. Недорогие инструменты изготавливаются из инструментальной стали, более дорогие – из хромованадиевой стали, поэтому они отличаются повышенной прочностью и лучше защищены от коррозии.

Заказать электромонтажный инструмент, вспомогательные приспособления, а также электротехнические изделия вы можете в нашем интернет-магазине. Один звонок менеджеру – и у вас будет все, что нужно для монтажа электропроводки в квартире, на даче или частном доме. Просто наберите номер 8-800-333-83-28 и закажите все необходимое прямо сейчас!

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
