Самостоятельное подключение электрических приборов (в том числе люстр) многим людям кажется несложной задачей. Вместе с тем к такой работе стоит подходить с максимальной аккуратностью и ответственностью, поскольку неправильное соединение проводков может спровоцировать замыкание. Начинающим мастерам особенно сложно бывает понять технику подключения люстры с тремя проводками, выходящими из потолка. О том, как правильно выполнить подключение люстры с тремя проводками, читайте в нашей статье.

Инструменты для подключения трёхпроводной люстры

мультиметр для подключения трёхпроводной люстры

В первую очередь хотелось бы уделить внимание тем инструментам, которые обязательно пригодятся вам при установке трёхпроводной люстры. У вас обязательно должен быть паспорт на прибор освещения. Также подготовьте устойчивую стремянку, которая позволит вам без труда осуществить установку люстры на потолке. Под рукой должен быть чистый листок бумаги и маркер. Пригодится в работе и такой инструментарий:

  • Указатель напряжения либо индикаторная отвёртка.
  • Пассатижи.
  • Изоляционная лента.
  • Нож.
  • Мультиметр.
  • Клеммная колодка, рассчитанная на три клеммы.

Функции проводов в люстре

назначение проводов в люстре

Итак, инструменты подготовлены и теперь необходимо определить назначение каждого из трёх проводков в люстре. Проще всего это сделать, изучив паспорт на осветительный прибор. Обычно в данном документе обозначается назначение каждого из проводов и принцип их подключения к электросети. Если рассматривать предназначение проводов люстры в соответствии с определёнными стандартами, то их цветовая маркировка должна соответствовать следующим значениям:

  • Провод синего цвета соответствует нулю;
  • Провод коричневого (или белого цвета) соответствует фазе;
  • Провод с жёлто-зелёной маркировкой выполняет функции заземляющего.

В том случае, если документации на люстру нет, а цвет провода не указывает однозначно на его предназначение, то определить функциональные возможности провода можно только при помощи мультиметра. делается это следующим образом.

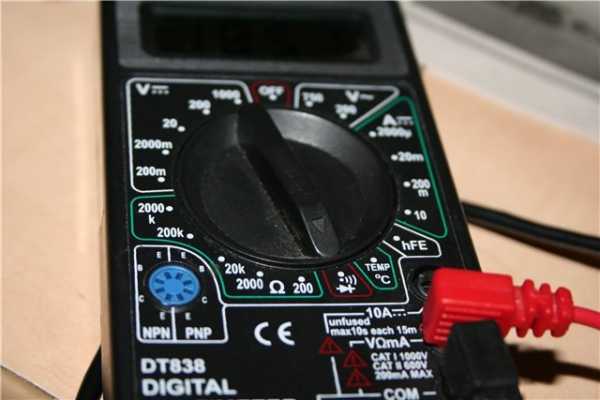

  1. Мультиметр устанавливается в режим прощупки и на нём на определённый промежуток времени закорачиваются щупы. Если после этих действий раздаётся короткий звуковой сигнал – это значит, что прибор работает исправно, а предел измерений определён верно.
  2. Лампочки из люстры выкручиваются. После этого в патроне необходимо определить расположение двух контактов 9фазного и нулевого). Первый из них располагается в центре и слегка пружинит. Нулевой же контакт находится в патроне сбоку и соприкасается с цоколем лампочки при её вкручивании в патрон.
  3. После этого нужно найти нулевой провод. Для этого один из щупов мультиметра нужно установить сбоку на патрон, а вторым поочерёдно дотрагиваться до оголённых проводков, выходящих из люстры. Нулевым будет тот провод, при соприкосновении с которым мультиметр издаст короткий звуковой сигнал. Его желательно тут же пометить маркером.
  4. Следующий этап работы – определение фазного провода. Щуп мультиметра необходимо установить на средний контакт любого из имеющихся патронов. Второй щуп должен касаться оставшихся двух проводков. Определение фазного провода осуществляется также, по звуковому сигналу. После того, как данный провод найден, его следует пометить, или запомнить место его расположения.
  5. Далее определяют количество контуров в люстре. С этой целью один из щупов мультиметра устанавливают на найденном фазном проводе, а другим щупом одновременно прикасаются к средним контактам патронов (поочерёдно). Если люстра оснащена одним контуром, то сигнал будет раздаваться при соприкосновении щупа с любым из патронов. Иногда бывает так, что к контуру подсоединены не все патроны. В этом случае щупами прикасаются к данным патронам и третьему проводу, определяя таким способом наличие второго контура. Наличие сигнала подтвердит, что люстра имеет два контура, а второй замеряемый проводок является фазным.

Как подключить к электросети двухконтурную люстру?

принцип подключения двухконтурной люстры к электросети

Процедура подключения к сети люстры с тремя проводами имеет свои особенности. В первую очередь при выполнении такой работы стоит осмотреть проводки, выходящие из потолка и сам выключатель. Простейший вариант – это когда выключатель имеет две клавиши, а от потолка отходят три проводка. Их предназначение можно определить следующим образом.

  1. Возьмите в руки индикаторную отвёртку;
  2. Установите в режим включения обе клавиши выключателя;
  3. Последовательно прикасайтесь к оголённым концам проводов. На фазный провод будет указывать загоревшаяся на индикаторе напряжения лампочка;
  4. Фазные провода необходимо отметить маркером;
  5. Выключатель отключают, а затем вновь проверяют мультиметром все три провода. На этом этапе лампочка индикатора загораться не должна;
  6. Следующий этап работы заключается в соединении фазных проводов люстры с такими же проводами электропроводки. Также выполняется соединение нулевых проводков. Для такого соединения обычно используют клеммную колодку или посредством скрутки, изолируя оголённые провода при помощи изоленты или специальных колпачков;

назначение проводов в люстре

Подключение люстры с системой заземления

подключение люстры с системой заземления

Система заземления должна присутствовать во всех люстрах с металлическим корпусом. Вообще во всех квартирах электросети должны оборудоваться заземляющим защитным проводом. И если таковой имеется, то всё, что нужно будет сделать при подключении люстры – это соединить при помощи клеммных колодок между собой провода с соответствующими цветовыми маркировками.

В том случае, если электросети в многоквартирном доме – старые, а проводки имеют одинаковую маркировку, работу по установке люстры необходимо выполнять в такой последовательности.

  1. Определить точное количество проводков, выходящих из потолка. Если их всего два, то для нахождения фазы и нуля нужно включить в сеть выключатель. Когда такие проводки найдены, выключатель отсоединяется, провод заземления люстры изолируют, а найденные провода фазы и нуля соединяют с такими же проводами электропроводки;
  2. По аналогичной схеме работают и в том случае, если проводов три. К примеру, если сеть оснащена двумя независимыми контурами и двухклавишным выключателем, то все фазные проводки электропроводки объединяют между собой и подключают к фазному проводу люстры. Соединение требуется и для нулевых проводков люстры и электропроводки. Заземляющий же провод, как обычно, изолируют.

Соблюдение техники безопасности

подключение пятирожковой люстры к электросети

Помните, что подключение любых электрических приборов требует особой осторожности от мастера. В такой работе очень важно соблюдение техники безопасности. В частности, все соединения и подключения рекомендуется выполнять только при выключенной подаче электричества в сеть. Желательно перед началом такой работы проверить мультиметром отсутствие напряжения в проводах. Места проводных скруток рекомендуется заизолировать изолентой или специальными колпачками.

подскажите как подключить люстру,если с потолка 2 провода ,а в люстре (чтоб ее) 3 провода. пожалуйста.

Судя по включенному компу, для начала не забудьте вырубить свет возле счетчиков 😉 А вообще просто потыкайте по разному, вариантов всего-то 3. А там будет видно 🙂

Один из них заземление… то есть, если подашь на него напругу, корпус люстры ударит тебя током. Таким образом, методом перебора можно найти те два, от которых загорится лампочка

Обычно 2 провода идут вместе, то есть в одной оплётке, либо одного цвета, их надо скрутить вместе, и тогда с люстры плучится 2 вывода контактов. Ну а про то, что один провод идёт на корпус, ерунда. Все провода идут к патонам.

все просто там 1 общий фазовый а 2 скручиваем вместе общий обычно помечен или провод другого цвета или красочка на нём

По идее у люстры, один из трёх проводов должен отличаться по цвету, так вот это провод оставляете в покое, а два остальных — скручиваете в месте, у Вас получится так — один провод + два скрученных, всё, подключайте

два в люстре соединить и подсоединять как два к двум. не те соединишь-просто не загорится.

Если не правильно соеденить, то выбъет пробки. Третий провод — это заземление. Электрики как-то вычисляют…. Надо у них спрашивать. Ну и конечно надо в квартире свет вырубить перед подключением.

Никого не надо слушать . ВЕРНЫЙ совет — ТОЛЬКО Super_Boy дал. Остальные или не поняли сути вопроса, или отписываются!

Если провода 3 в люстре, то наверняка она разсчитана на 5 ламп .Соответственно лампы должны загораться не все сразу, а к примеру 2 +3, или 1+4 Для экономии электроэнергии. Поэтому если хочешь чтобы всё работало надо поменять кабель который свисает с потолка, на 3 жильный и заменить выключатель соответственно на двойной . Если же нет, то определи (можно методом тыка) с какой парой проводов люстра будет светить так как тебе хочется .Или так называемый нулевой провод окрашен обычно в желтый и зеленый цвета, а остальные соедени вместе и подключи их к двум .(тогда все лампочки будут включаться сразу )

Попробуйте сначала по совету сергея подключить два кроме желтозеленого. Если все лампочки горят значит он прав. Если не все то третий провод к одному из двух методом тыка.

если провод жёлтый то отрежте его, а два подсоединяйте а если не жёлтый то два одинаковых вместе соединяйте- будет как один и подключайте

Полностью согласен с Александром Временко.

Мне тоже ответ Александр Веременко подошел, люстра была на 5 лампочек и тот кабель что должен быть 1 был помечен краской а два других нада скрутить так как 1 кабель идет на 3 лампочки а другой на 2

Ответы@Mail.Ru: Люди, у меня в люстре три провода, коричневый/ жёлто-зелёный/ синий, а на потолке тоже три, но все

жёлтозелёный вообще не трогай, это земля, синий на ноль, а коричневые на одну группу и вторую, но из потолка какие, надо смотреть индикатором, но можно и методом тыка, ничего страшного не будет, только все вместе не скручивайте, и жёлтый не трогайте — <a rel=»nofollow» href=»http://russian-remont.ru/podklyuchenie-lyustry/» target=»_blank»>http://russian-remont.ru/podklyuchenie-lyustry/</a> — <a rel=»nofollow» href=»/» title=»9295958:##:http://www.stroim-nn.ru/article/view/159″ target=»_blank» >[ссылка заблокирована по решению администрации проекта]</a> — <a rel=»nofollow» href=»http://www.svetomir.com/stati_podkluchaem.htm» target=»_blank»>http://www.svetomir.com/stati_podkluchaem.htm</a>

ой- не лезь сама пожалуйста- зайди к соседу —

Проверено на себе. Короткое замыкание, выбивает свет в квартире и без электрика уже не включишь.

А я смогла тогда разобраться когда все люстры сама …И ничего не взорвалось и не сгорело, а тебе лучше у специалиста перестраховаться….

Пробки выбьет, можно их потом самой включить но лучше так не делать! Не знаешь не трогай, зави кого нибудь знающего!

позови мужика<img src=»//otvet.imgsmail.ru/download/465e1ce2797642bf6c1fc56a162b5f62_i-28.jpg» >

сможешь проверить свою удачу. страшного ничего не произойдет соединяй по очереди и все ОК будет

не чего сложного: в потолке три провода значит выкл двойной, включи одну клаву ипроверь где фаза (пробником) потом ищи вторую фазу на другой клаве, третий ноль, теперь люстра-синий-на ноль, другой с другим и следущий также, выключи автомат перед всеми работами потом включи и пробуй

Тяжелая задачка…. На потолк, етот, что отдельно — это 0 (нуль) (не путать с землей. ) , хотя…. строители такие затейники.. . на всякий случай, не мешает и проверить. Для этого нужен тестер или другой аналогичный прибор. Кстати, если ты уже потерялась…. -обратись к соседу. Остальные два провода для коммутации светильников (скорее всего у тебя два сдвоенный выключатель) , так вот один провод — от одного, а второй от другого. Что касается люстры (наверняка там 5 и более лампочек) и один провод общий (какого цвета — трудно сказать, лучше «прозвонить») — его соединяют с 0, который с потолка, а два других (фазовые) соединяют с оставшимися двумя (с потолка) . Разницы куда какой из этих двух цеплять — нет. Главное правильно посадить общий (0). Если не поняла, то ничего не делай — позови мужчину…, нормального.

Должно быть так- из потолка выходит один ноль и две фазы с выключателя ( соответственно если выключатель двухклавишный) . В люстре -общий ноль и две фазы по рожкам ( Вы не написали, какая люстра и какой выключатель) , т. е без элементарного щупа разобраться сложно. Кто и когда Вым делал проводку- может ПТУшники, они могли такого там нагородить- только ПТУшник и разберется. Если произойдет замыкание- должен отключиться автомат и ничего не произойдет, Вы просто поймете, что сделали что-то не так, но состояние Вашей проводки вы знаете? А автомат по освещению на сколько стоит? Если есть возможность- пригласите мужчинку, если нет- как повезет, по идее- нчего страшного не должно получиться, просто не будет работать. Мои предположения- отдельный провод= это ноль, а двойной -фазы. На люстре- коричневый и синий- фазы а зеленый- ноль. По крайней мере я бы так собрал люстру, а как производитель собирал- не известно. Соответственно- ноль к нулю, остальные- разницы нет, просто соединить по парно.

Подключение люстры своими руками

После приобретения люстры следует ее сборка, сложность которой зависит от ее конструктивных особенностей и типа крепления. Если в этом может помочь подробная подручная инструкция, то подключение люстры потребует знаний электрики. От правильности соблюдения всех условий зависит безопасность освещения в доме.

Красивая люстра

Подготовка к работе

Во-первых, необходимо определить среди проводов фазу, ноль и заземление, наличие которого необязательно. Для простоты их обнаружения можно использовать электро-схему в паспортном документе на люстру с указанием предназначения ее проводников и этапы их соединения.

Стандартная маркировка по цветам:

  • Проводник белого или коричневого цвета – фазный;
  • Синего – нулевой;
  • Желто-зеленого – заземление.

Подключение производится к проводу такого же цвета на люстре. При его отсутствии осуществляется тщательная изоляция оголенного провода, чтобы случайно не закоротить его.

До начала работ клавиши выключателя следует переключить в положение «выключено». В выключенном состоянии должен находиться и входной автомат на щитке. Подготовка проводов к тестированию заключается в их размыкании. Подключение светильника осуществляется с выключенным питанием. После подготовительной работы подается питание к проводам.

Пошаговая инструкция прозвона проводов тестером:

Подключение люстры

Подключение светильника осуществляется с выключенным питанием

Соединяем правильно

После определения электропроводов вновь потребуется отключение электропитания для монтажа осветительного прибора. При скручивании проводов нежелательно использование ленты ПВХ из-за ее высыхания со временем и, соответственно, понижения ее изоляционных характеристик.

При соединении электропроводов от осветительного прибора с потолочными электропроводами от выключателя правила скрутки недопустимы. Здесь потребуется использование клеммных коробок. При этом возможна проблема, когда скрутка из нескольких электропроводов не входит в отверстие. Решение – припаивание к соединению медного проводника сечением от 0,5 кв. мм. Соединение изолируется, а свободный конец проводника длиною в 10 см вставляется в клеммную коробку.

После вставки в клеммник всех электропроводов от осветительного прибора и затяжки винтов, люстру поднимают под потолочное перекрытие. После крепления люстры в клеммник производят подключение электропроводов в нужном порядке: нули – один напротив другого, фазы к фазам – произвольно.

Подключение люстры к трехклавишному выключателю

Установка люстры

Варианты подключения осветительного прибора зависят от:

  • количество выходных электропроводов из осветительного прибора;
  • количество выходных электропроводов из потолочного перекрытия;
  • число клавиш на комнатном переключателе.

С двумя проводами

Подключение двух контактов прибора освещения к двум проводам:

  • Соединение нулевым контактом от люстры с нулевым проводом в потолочном перекрытии, который выходит из распределительного короба.
  • Соединение фазы, которой является коричневый или белый провод, с фазой в потолочном перекрытии, выходящей к выключателю.

Подключение двух проводов люстры к трем контактам:

  1. Три потолочных контакта – результат наличия заземления или подключение к двухклавишному выключателю.
  2. Для определения общего провода используется отвертка-индикатор. При касании к двум проводам индикатор светится – третий провод будет общий.
  3. При свечении индикатора на одном проводе, он будет — общий. Такая проверка требует нахождения обеих клавиш выключателя в рабочем положении.
  4. Провода соединяются клеммными зажимами. Производится фиксация проводника в зажим и любого потолочного выхода.
  5. После к клемме осуществляется подключение пары жил от прибора освещения.

Подключение люстры с пультом

С тремя и более проводами

Соединение от трех проводов на люстре к двум потолочным контактам:

  • В этом случае возможен только 1 вариант – одновременное зажигание всех лампочек.
  • Производится соединение всех нулей осветительного прибора между собой и их подключение к потолочному нулевому выходу.
  • Аналогично подключаются фазы.

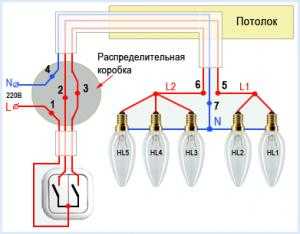

Соединение от трех проводов на люстре к трем потолочным контактам:

  1. Этот вариант предназначен для выключателя с двумя клавишами.
  2. Маркировка трех потолочных проводов: фаза – L1; фаза- L2; ноль – N. Фазы предназначены для захода на клавиши выключателя, а ноль – напрямую к люстре.
  3. Провода от ламп должны быть распределены на две секции, соединение каждой из которых происходит только с одним из проводов для подачи по нему фазы.
  4. Обязательно соединение обеих секций с нулем. Тогда нажав одну из клавиш выключателя, будет гореть одна группа ламп, нажав вторую – другая.

Соединение от трех проводов на люстре к четырем потолочным контактам:

  • Дополнительным четвертым проводом может быть заземление, выполняющее защитную функцию. Его маркировка – PE.
  • Если в люстре есть желто-зеленый контакт заземления, он скручивается с потолочным заземлением. При его отсутствии в люстре потолочный контакт заземления изолируется.

Подключение люстры к одноклавишному выключателю

При необходимости подключения многорожковой люстру через выключатель с одной клавишей возможны два варианта:

  • Прибор освещения в разобранном виде и его сборка осуществляется для одноклавишного выключателя. Тогда производится соединение всех электропроводов от центральных контактов патронов прибора и их подключение через клеммник к фазному, идущей от одноклавишного выключателя.
  • Прибор освещения уже собран к двухклавишному выключателю, тогда подключение всех электропроводов от центральных контактов патронов прибора осуществляется в клеммнике к фазному одноклавишного выключателя.

При наличии одноклавишного выключателя и двух потолочных электропроводов, среди которых находят фазный и ноль. Фазы осветительного прибора соединяются между собой и с фазой электропроводки, аналогично соединяют нули.

При наличии одноклавишного выключателя и трех контактов в электропроводке определяют назначение третьего электропровода. После включения выключателя производится проверка напряжения на всех электропроводах. При наличии фазы на двух электропроводах необходима замена выключателя на двухклавишный.

При наличии фазы только на одном контакте и желто-зеленой изоляции на третьем, тогда обе фазные проводки люстры подключают к фазному контакту электропроводки, а заземление изолируют и убирают.

Подключение люстры к одноклавишному подключателю

Подключение люстры к двухклавишному выключателю

Соединение многорожковых люстр к такому включателю производится по одному принципу. Все контакты от люстры разбиваются на 3 группы: 2 фазные и 1 ноль. Вначале объединяются и скручиваются все нулевые электропровода. Оставшиеся произвольно разделяют на 2 группы, которые также тщательно скручиваются. Получившиеся 2 группы подсоединяют к потолочным фазам.

По примеру трехрожковой люстры возможно подсоединение двумя способами – с и без заземления. Без использования заземления основными шагами будут:

  1. Сборка электрочасти. К патрону для лампочки подсоединены 2 контакта – 0, подключаемый сбоку, и фазный проводник, подсоединяемый в центре патрона. Крепление рожков лампочек происходит к вогнутому основанию прибора освещения, соединяющего электропровода в соответствии с двухклавишным выключателем.
  2. Подключение осветительного прибора к двухклавишному выключателю, чьи клавиши определяют количество зажигающихся ламп при их нажатии. Сами по себе нули сбоку патрона и фазы из его середины не обладают ни 0, ни положительным зарядом. Подача нуля осуществляется не через включатель, а напрямую. Все нули из патронов ламп составляют основу люстры в виде сплетения. Фазы распределены в каркасе светильника на 2 группы. Обе группы и нулевое сплетение поочередно подключаются к каждому из трех электропроводов центрального кабеля, идущего вверх через ствол люстры. Фазы идут к фазам электропроводов распределительной коробки, а ноль к нолю.

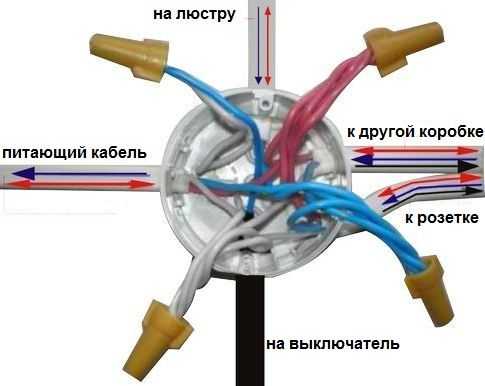

  3. Подключение электропроводов в распределительной коробке, от которой идут три электропровода к выключателю, и столько же к люстре. Сам распределитель питается по двухжильному электропроводу. Электропровод, который несет положительный заряд в распределитель, подсоединяется с контактом от выключателя. А электропровод, ведущий от распределителя к люстре, подсоединяется в распределителе с нулем. Группы фаз подключаются по очереди с электропроводами от переключателя.
  4. Подсоединение электропроводов в выключателе с двумя клавишами и тремя контактами – справа, слева и посередине. К центральному идет фазный проводник под постоянным напряжением. К остальным подключаются фазные группы распределения лампочек. Каждая клавиша способствует замыканию центрального контакта и зажиганию соответствующего числа ламп.

При монтаже с заземлением в распределителе третий защитный электропровод выходит из него и соединяется к каркасу из металла светильника.

Подключение люстры к двухклавишному подключателю

Подключение люстр с пультом управления

Работа галогенных светильников осуществляется от 12 В или 24 В, чем объясняется установка в каждой из них понижающих трансформаторов. Сборка схемы уже произведена и необходимо только ее установить. Свободны только 2 электропровода, соединяемые с потолочными контактами. Подключение осуществляется произвольно.

При наличии пульта вдобавок к трансформаторам идет блок управления. Аналогичным способом подключаются два проводника с потолочными контактами. А антенна в виде тонкого проводника, идущего с другой стороны, будет способствовать общению между пультом и блоком управления. Она остается в том же виде внутри колпачка.

При наличии ошибки подключения общий электропровод соединен с фазой, и подача 0 через переключатель происходит к остальным проводам. Светильник будет гореть, но при желании заменить лампочку возможен удар током при выключенном переключателе.

Блиц-совет

При необходимости одновременного включения/выключения светильника двумя клавишами на два контакта, которые выходят из потолочного перекрытия, возможна установка перемычки или их обоюдное соединение в клеммной колодке.

Как подключить люстру с 3 проводами

видео Как подключить люстру с 3 проводами

Для правильной работы единственного патрона хватит наличия двух проводов:

Фаза (потенциал относительно земли 220 В). Нулевой провод (потенциал равен нулю).

Патрон объединяется с основанием чаще при помощи трубки, откуда проводка следует наверх. Крайне редко коммутация проводится внутри люстры. Как правило, видно, откуда и что выходит. Уместнее говорить о целых связках. Если таковых три:


Как подключить люстру. Как соединить провода

Один конец считается заземлением. Уместно для люстр с металлическим корпусом. В патроне заземлить резьбу технической возможности нет. По современным меркам цвет изоляции проводов раскрывает их предназначение. Заземление демонстрирует зелёный или жёлто-зелёный цвет кембрика. Синим маркируется нулевой провод, фаза коричневая или красная.

В квартирах чаще дело обстоит иначе, из люстры могут торчать белые или черные цвета. Найти два конца, куда завести фазу и нуль, не составляет труда. Для этого понадобится лампочка накала либо небольшой кусок медной жилы. Закоротим при помощи указанных вещей любой патрон и тестером проверим сопротивление между тремя концами. В одном случае на дисплее отобразится значение 50 – 100 Ом (типичное значение сопротивления спирали накала).


Как подключить люстру. Как соединить провода. Установка в Киеве

Случается, между двумя проводами, выходящими структурно с общего направления, происходит короткое замыкание. Тогда требуется ветку прозвонить с корпусом. Сопротивление равно нулю означает, что внутри замкнут нулевой провод на фазу. Если в доме организована система электроснабжения с заземляющим проводом (TN-S, TN-C-S), потребуется вскрыть люстру и развести указанные концы. Не теряя права на гарантию, впрочем. Не допускается объединение на конце потребителя нулевого и заземляющего проводов.

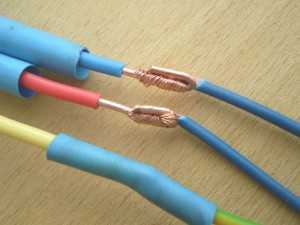

Соединение проводов

Дадим пару рекомендаций, как соединить провода на люстре:

Работа с проводами

Когда из ветки выходит по паре, требуется просто разбить любую представленную на две жилы. Потом образуется две большие связки, первая подключается на нулевой провод, а вторая на фазу. Заметьте, провода, выходящие из ветки, должны входить разделяться. Если подключить их на единую связку, страшного не случится, но работать система не станет. Третий провод иногда заземление. Такой однозначно нельзя подключать к фазе, причём жила должна звониться на металлические части. Случается, пластиковые включения разделяют проводящие островки, допускаем, что проводов больше, чтобы надёжно заземлить опасные участки. Жилы звоним по очереди с каждым, чтобы найти заземление. Потом полагается провести маркировку. Хватит единственного цвета — помечается заземление. Если оно не объединено с нулевым проводом, разницы в подключении двух других концов нет. В противном случае у люстры маркируется фаза, чтобы напряжение не подать случайно на корпус.

Электрики стараются подать фазу на центральный контакт патрона (прямая линия, входящая в центр с периферии). Луновидный годится не хуже. Если появилось желание, обзаведитесь тестером и узнайте, куда идут жилы. Это добавит упорядоченности электрической разводке, для большинства людей не пригодится. Напомним, что резьба патрона не несёт заряда и часто никуда не подключена. В противном случае любой электрик, возжелавший залезть внутрь в момент, когда система находится под напряжением, рисковал бы устроить короткое замыкание либо хуже.

После ручной коммутации проводки возможно проверить правильно разводки. Желательно уложить люстру на изолирующую поверхность. Звучит сложно, но найдите дома лист ДСП или шумоизолятора, утеплителя из полимерных материалов. Не подходит металл. Устройтесь подальше от любых заземлённых металлических конструкций: радиаторы отопления, трубы водопровода, газового снабжения, канализационные. Провода люстры, планируемые подключить к фазе и нулевому проводу, потребуется вставить в розетку. Потребуется собрать вилку, а концы стыковать скруткой. Подаётся питание, начинается тестирование.

В ходе процесса требуется убедиться, что на конкретный контакт любого патрона приходит напряжение 220 В. Перед началом операций оценивается потенциал корпуса. Проще сделать отвёрткой-индикатором. Современные, кстати, позволяют оценить и наличие заземления, если третий провод предназначен для указанных целей. К примеру, отвёртка-индикатор загорается при касании фазы, а на землю реагирует по прижатию пальца к контактной кнопке. Подобные моменты прописаны в инструкции. Удастся немедленно оценить правильность подключения в означенной части. Разумеется, розетка берётся правильно подключенная, и вилка для теста – с клеммой заземления.

На крайний случай, если в доме нет систем TN-S или TN-C-S, допускается объединить эту ветвь с нулевым проводом. Обычно отвёртка-индикатор не возражает против маневра. Цель рассказа сводится к факту: при наличии большого числа скруток индикация способна нарушаться, и схема подключения люстры доставит множество хлопот. В итоге тестирования предвидится уверенность, что электрическая разводка выполнена верно.

Люстра на двухклавишный выключатель

Говорили преимущественно о заземлении через третий провод, но гораздо чаще он выводится, чтобы присутствующие патроны поделить на две части. Подобные потребности возникают в залах, где для приёма гостей хочется использовать иллюминацию на полную, а в будние дни уменьшить потребление. С приходом светодиодных ламп возникает желание распространить опыт с люстрами и на прочие помещения. К примеру, пакет суммарной светимостью выше 2000 лм (200 Вт потребления применительно к лампочкам накала) берет из сети 30 Вт.

Получаем больше света за меньшие деньги. КПД люстр повысился. Для подключения требуется разбить плафоны на две группы. Обычно делают попеременно. Если количество нечётное, в конкретном месте ветвь клавиши приходится на соседние патроны. Группы отличаются тогда числом, разница равна единице. Коммутация ведётся по схеме, описанной выше. Если проводов три, заземление явно отсутствует. Важно понять, где стыкуется фазный провод. В рассматриваемом случае представлено два.

Люстра и двойной выключатель

Визуально единственный конец земли выглядит толще. Эта связка объединяет нулевые ветви всех патронов без исключения, что сложно не заметить. Следовательно, две прочие группы считаются фазными и присоединяются к выходу с кнопок выключателя. Прежде уже говорили, как понять, правильно ли произведено подключение. Повторимся: на вырубленном выключателе с двумя клавишами фаза лишь на единственном контакте из трёх. После включения обоих клавиш отвёртка-индикатор должна показывать наличие напряжение на всех. Означает — от выключателя подаётся фаза, как полагается.

Если сделано наоборот, напряжение может отсутствовать либо наблюдаться одновременно на двух контактах. Перед подключением люстры с тремя проводами нужно правильно коммутировать жилы. Уже описывали подробно процесс и не станем повторяться.

Часто возникает потребность подключить люстру на двойной выключатель вместо типичной. Мы упоминали, что свет дешевеет, КПД повышается, люди хотят иллюминации. Все патроны допускается завести сразу на единую фазу. Большинство электрооборудования в жилых домах рассчитывается на ток 10 А, что соответствует мощности в районе 2 кВт. Даже если в люстру набрать 10 светодиодных лампочек, до лимита далеко. Смело объединяйте два фазных контакта люстры с тремя проводами и заводите на общую клавишу.

Сложнее придётся желающим заменить старый светильник, чтобы кнопок стало две, плафоны разобьёт на группы. Обычно в стенах имеются каналы. Чётко заметно на примере панельных домов. Если заглянуть в гнездо установки выключателя или розетки, видны каналы, уходящие вглубь плиты. Не все используются (см. фото), появляются широкие возможности для оптимизации конструкции. Применяя специальные устройства закладки кабелей (протяжки), любой опытный человек проложит жилы правильно. Если требуется произвести подключение люстры к двойному выключателю, требуется нарисовать схему и протянуть два провода:

От распределительной коробки до места подвешивания люстры. От выключателя до распределительной коробки.

Обратите внимание, фаза уже должна подходить с одной стороны к выключателю, посему эту ветку не трогаем. На стороне люстры нулевые провода обеих групп объединяются. Для большей наглядности схема работ представлена на рисунке. Новая ветка показана зелёным, серыми кругами в распределительной коробке схематично показаны скрутки или прочие варианты соединений жил. Случается, вход в канал забит строительной смесью, крупные куски камня находятся внутри. Рекомендуется проявить терпение с двухклавишным выключателем, чтобы не сломать протяжку. Если погнётся, распрямить уже невозможно.

Люстры с дистанционным управлением

Обычно подключить люстру с пультом не сложнее, нежели обычную. Приёмник, как правило, работает непосредственно с диммером (регулятор напряжения питания). Не все светодиодные лампочки поддерживают режим. Отдельным моделям подключение люстры с пультом управления противопоказано. Разница в цене составляет 20%, но платить придётся, чтобы товар работал долго и надёжно.

Доработка люстры

Порой возникает потребность поменять патрон в люстре. Лампочки накала выделяли массу тепла, от многолетней эксплуатации материал изолятора и контактов приходит в негодность. Современные патроны вполне годятся. Напомним, стандарты сильно изменились, диаметры посадочных, установочных отверстий поменялись. С точки зрения механической обработки лучше карболиту (чёрный и твёрдый) предпочитать пластик. Так легче сверлить и точить, меняя люстру. Кстати, электрики за подобные работы берутся неохотно, в их обязанности подобные мелочи не входят.

Если отверстие в основании патрона из карболита чуть меньше необходимого, расширить чрезвычайно сложно. Преимущественно придётся орудовать круглым напильником.

Новости

Цена гидроизоляции крыши Во-1-х, этот комплекс действий защищает сооружение от разрушительного воздействия осадков. Без гидроизоляции в строении возникают протечки (а гидроизолирующее покрытие держит воду даже при резких перепадах

Гидроизоляция пола в ванной Процесс выполнения гидроизоляции Гидроизоляционный раствор следует наносить в 2 этапа: первый слой раствора следует нанести на пол, а через 4-6 часов второй . Как правило, выполняется она специальными

Гидроизоляционная пленка для кровли Основные разновидности пленочных гидроизоляционных материалов Для защиты крыши от негативного воздействия влаги, могут применяться следующие виды материалов: Именно мембраны считаются оптимальным выбором

Гидроизоляция пола перед стяжкой В повседневной жизни рано или поздно все сталкиваются с «несанкционированным» проникновением воды из или в помещения проживания. Мы топим, нас топят, или в своем доме на первом этаже появляются непредусмотренные

Гидроизоляционная пленка: Что это, какие бывают пленки, инструкция по монтажу, цены за рулон Гидроизоляционная пленка – это материал, который используется для защиты здания от влаги, конденсата и атмосферных осадков. Позволяет существенно продлить эксплуатацию не только здания, но и его основных

Организация кровельного пирога — пароизоляция, утепление, гидроизоляция кровли Принципиально увидеть, что, беря во внимание подобные тенденции, строй компании сразу строят новые дома с мансардой жилого плана, но и обладатели уже построенных особняков также хотят переоборудовать

Обмазочная гидроизоляция для бетона: виды, требование и применение Задачей строительства является не просто построить здание, но и защитить поверхности от проникновения воды. Фундамент, подвал, полы, крыша всегда соприкасаются с водой. Защиты требуют не только места,

Пароизоляция и гидроизоляция: отличие и назначение Каждому человеку хочется, чтобы условия проживания в доме были одинаково комфортны как в летний зной, так и в зимнюю стужу. Но что нужно, чтобы создать в доме благоприятную атмосферу? Конечно же, в условиях

Мастика гидроизоляционная: история появления, многообразие видов Нет необходимости говорить, что гидроизоляция продлевает срок эксплуатации конструктивных элементов зданий и сооружений. Видов защиты от проникновения влаги большое количество. Нас же в этой статье

Гидроизоляция стен от фундамента: материалы, правила Так как фундамент является основой всего дома, то особое внимание необходимо уделить его гидроизоляции. Она будет надежно защищать строение от попадания внутрь как грунтовых вод, так и поверхностных вод

Как подключить люстру с 3 проводами?

Для подключения новой люстры нет необходимости вызывать электрика. Эта работа по подключению люстры vShiny несложная и вполне по силам любому мужчине.

Что потребуется?

Помимо самой люстры для ее подключения понадобятся инструменты. А также хотя бы первичные навыки работы с ними. Итак, вам понадобятся:

  • Пассатижи
  • Нож
  • Индикатор напряжения
  • Мультиметр
  • Изолента
  • Клемник

Неплохо, если в наличии окажется стремянка. Также необходим паспорт на люстру.

Что куда?

Как подключить люстру с 3 проводами?

Перед самым началом работ следует определиться, что и куда следует подключать. В современной бытовой проводке используются трехжильные кабеля. Два провода в них фаза, третий ноль.

Для удобства они различаются по цвету.

  • Синий – ноль
  • Коричневый, реже белый – фаза
  • Желто-зеленый – земля

Но к сожалению не все монтеры заморачиваются с правильным подключением проводки. Поэтому перед подключением люстры лучше, проверить какой из проводов, что из себя представляет.

Для этого нужно включить две клавиши выключателя. Потом поочередно прикоснитесь индикатором к проводам. При касании фазы индикатор загорится, следует эти провода пометить.

После проверки необходимо отключить выключатель. После чего еще раз проверить провода индикатором, он не должен отреагировать.

Проверка люстры

Как подключить люстру с 3 проводами?

Обычно предназначение проводов указывается в паспорте, приложенном к люстре. Но в некоторых случаях там этой информации нет. Тогда придется выполнить проверку еще и осветительного прибора.

Для этого вам понадобиться мультиметр. С его помощью прозваниваются провода и определяются фаза и нулевой провод. Таким же образом можно определить количество контуров у вашей люстры.

Подключение

Далее наступает наиболее ответственный момент, само подключение. Его производят либо путем скрутки, либо с использованием специального клемника.

Скрутку использовать нежелательно. Это не очень надежный способ соединения. Вдобавок ко всему изолента которая используется для изоляции проводов со временем теряет свои свойства.

Проще всего подключить люстру с помощью клемника. Это довольно надежный способ. Гарантирующий хороший контакт между проводниками и минимум проблем в будущем.

При подключении провода поочередно соединяются между собой с помощью выбранного способа. После этого люстра включается для проверки правильности подключения.

  • Как правильно подключить люстру? http://euroelectrica.ru/kak-pravilno-podklyuchit-lyustru/

Если все сделано верно она должна включаться как полагается, без каких либо скачков напряжения в сети.

Также смотрите видео с примером того, как подключить люстру к двухклавишному выключателю.

голоса
Рейтинг статьи
Читайте так же:
Как повесить люстру с одним проводом
Ссылка на основную публикацию
Adblock
detector
