Как разделить электропроводку на группы в квартире и частном доме

Как разделить электропроводку на группы в квартире и частном доме

Во-первых для удобства обслуживания. Во-вторых для безопасности эксплуатации электропроводки. Если в какой-либо группе произошел сбой, она отключается, не воздействуя на остальные. К примеру, при грамотном разделении электросети замкнувший ТЭН калорифера не обесточит весь дом и не придется в темноте на ощупь устранять причину аварии, бродить по квартире или дому к щитовой.

В былые времена при проектировании жилья, требования к проводке отличались от сегодняшних, и многие обычные сейчас для нас электроприборы отсутствовали в обиходе. Поэтому считалось нормальным и экономически целесообразным объединять в одну группу розетки и освещение.

Правила разбивки

Правильным разделением электропроводки в доме и квартире на сегодняшний день является проведение для каждой комнаты отдельной линии для розеток, отдельной для освещения.

Щит учета

К тому же отдельной линией проводят кабель к мощным потребителям. Чтобы наглядно разобраться и понять, что такое разделение электрики на группы, рассмотрим графические изображения. Представлена электрическая план-схема:

Однолинейная электросхема

В данной схеме трехфазный ввод в дом распределен по группам электропотребителей. В качестве вводного кабеля, от счетчика, используется ВВГнг 5*10, пять жил сечением 10 квадратных мм. Для защиты ввода в щит установлен автоматический выключатель ВА 40 А.

Первая группа (подключена от фазы L1) — это освещение, устанавливается автомат 10 А, провод на на них ВВГнг 3*1.5 мм. Вторая — это потребители санузла и ванной, установлено устройство защитного отключения, УЗО 10А-10mA. Вообще можно до 30 мА, но не более (глава 7.1. ПУЭ п. 7.1.82). Связанно это с высокой влажностью и большой вероятностью электротравматизма при эксплуатации электроприборов. В качестве силового провода задействован ВВГнг 3*2.5 мм, который также запитан от первой фазы L1. Третья — розетки комнат. Для их защиты установлен автомат на 16 А, а питание подходит с фазы L2. Делается это для равномерной нагрузки на трехфазную сеть. Провод для третьей ветки электропроводки также берут ВВГнг 3*2.5 мм. Розетки для четвертой группы (кухня и коридор) запитаны от фазы L3. Автоматический выключатель на 16 А защищает провод ВВГнг 3*2.5 мм. Пятая ветка — питание электроплиты, задействованы три фазы, ноль и заземление. Для подключения используют провод ВВГнг 5*6 мм (согласно СП 256.1325800.2016 п.10.2), для защиты установлено УЗО 32 А — 30 mA.

Данная схема разделения проводки на группы приведена в качестве примера, для помощи домашним мастерам разобраться и на примере помочь научится читать схемы, а также составлять их, исходя из собственных наработок. В качестве недорогого и простого решения разбивки электропроводки для хрущевки, можно использовать схему приведенную ниже, с распределенной нагрузкой на потребителей.

Линейная схема

Также добавлено визуальное изображение, план-схема проводки на плане квартиры. При вновь проложенной электропроводке необходимо составлять подобную схему распределения, для того чтобы в дальнейшем облегчить поиск неисправности или же модернизацию проводки, добавление точек потребителей.

План-схема

Чтобы закрепить прочитанный материал, предлагаем вам ознакомиться с видео уроками, на которых доходчиво и наглядно демонстрируется, как разделить проводку в квартире или доме на линии:

Вот собственно и все, что мы хотели рассказать вам о правильном разделении электропроводки на группы. Надеемся, предоставленные примеры помогли вам понять, зачем нужна разбивка электрики и как ее правильно осуществить!

Делаем электрику в ванной своими руками

Многие считают, что сделать электропроводку в ванной может только электрик. Конечно, у проводки в ванной комнате много особенностей, но сделать ее реально своими руками. Как, читайте ниже.

Приборы и материалы

Разводку светильников и вентилятора всегда делают отдельно от розеток. Поэтому и комплектующие нужны разные.

Что нужно для проводки электрики к осветительным приборам и вентилятору?

В этом случае отдельный автомат (он отключает подачу тока при замыкании и перегрузках) в щиток не ставят. Используют общий, который для освещения нескольких комнат в доме. Например, от него идет провод к коробке, а уже оттуда кабели расходятся к светильникам и вентиляторам сразу в кухне, коридоре, ванной и туалете.

Автоматический выключатель на 10 А всегда используют для освещения

Мощность такого автоматического выключателя должна быть всего 10 А. Он выдерживает до 2,2кВт (2200 Вт) нагрузки в час. Расшифровываем — в российских квартирах чаще всего стоят лампочки с мощностью не более 40-60 Вт. Вот и посчитайте, сколько их необходимо, чтобы автомат выбило.

В комплекте с автоматическим выключателем чаще всего идет УЗО. Это устройство защитного отключения, которое вырубает автомат при утечке тока. Если УЗО в щитке нет, его легко можно добавить, не меняя щитка и тем более проводки в ванной и во всем доме.

Также понадобятся медные провода с сечением 1,5 с хорошей изоляцией и заземлением. А именно: кабель NYM. В отличие от других проводов, у него тройная изоляция, с которой вероятность утечки почти равна нулю.

Что понадобится для проводки электричества к розеткам?

Чтобы сделать электропроводку в ванной комнате к розеткам, нужен отдельный автомат в 25 А, который выдерживает напряжение в 5500 Вт. Если взять с мощностью поменьше, его может выбивать. Ведь одна стиральная машинка потребляет до 2500 Вт в час.

Если номинальный ток нагрузки УЗО намного больше мощности автомата, может быть получена электротравма

УЗО для розеток в ванной тоже чаще всего устанавливают отдельное. Его номинальный ток должен быть равен или чуть больше мощности автомата. Например, для автомата в 25 А подойдет УЗО в 30 мА. Если установить УЗО с меньшим номинальным током, оно будет часто и без причины срабатывать. А с большим – не сработает даже в случае утечки.

Еще вам потребуется монтажная коробка с задней стенкой для разводки проводов и кабель NYM с заземлением и сечением 2,5 (3*2,5). Тоньше будет перегреваться, а толще ни к чему.

Как сделать проводку в ванной?

На монтаж электропроводки в ванной комнате порой уходит целый день, а то и два. Однако работа это скорее кропотливая, чем сложная. Убедитесь сами:

Читайте так же:
Как протянуть розетку от автомата

1.Сначала нарисуйте схему расположения всех светильников и розеток на листочке. Она, зависит от того, какие электроприборы находятся в ванной, и где именно. Если у вас нет чего-то сейчас, например, бойлера или полотенцесушителя, но может появиться в будущем, сделайте для них проводку и установите розетки заранее.

Вариан освещения ванной комнатыО том, где можно (нужно или нельзя) устанавливать розетки в ванной, читайте в другой статье нашего сайта: «Розетка в ванной и туалете»

О расположении светильников и лампочек в ванной вы можете узнать в статье, посвященной вопросам освещения в ванной и туалете. Перейдите к ней по ссылке: http://remontspravka.com/osveshhenie-v-vannoy-i-tualete/

О нормативах освещения ванных комнат и туалетов прочитайте в методическом материале на нашем сайте

2. Далее сделайте разметку на стенах карандашом или строительным маркером там, где пойдут провода. Помните, что для лампочки кабель прокладывают в 2 этапа. Сначала ведут один провод от коробки до выключателя, а потом второй (третий, четвертый и т.д. – в зависимости от количества ламп) от выключателя до лампочки.

Штроб для электропроводки в ванной

3.Согласно разметке, перфоратором сделайте штробы для проводов, монтажной коробки и выключателя.

4.Основа подготовлена, и теперь можете начинать непосредственный монтаж электропроводки в ванной комнате. Отключите электропитание, откройте коробку, от которой расходится проводка на освещение и вентиляторы. В боковое отверстие коробки введите один конец провода, который пойдет до выключателя.

5.Зачистите этот конец от изоляции перочинным ножиком или специальными кусачками на 1-2 см.

В качестве зажима для электропроводки в ванной комнате можно использовать клеммники или соединительную гильзу

6.Скрутите жилы провода с жилами разводного кабеля в коробке, чтобы нейтраль оказался с нейтралем, фаза с фазой, а заземление с заземлением. А чтобы соединение получилось надежным, на места скруток оденьте гильзы и зажмите их пресс-клещами. Обмотайте гильзы изоляционной лентой ХБ для сухих помещений.

Хомут для проводки электричества в ванную комнату одевают на кабель и вбивают в заранее приготовленное отверстие

7.Закрепите этот провод и провод от выключателя до светильника в штробах с помощью дюбель-хомутов. Так же установите отдельный провод для вентилятора.

Подвесной потолок в ванной комнатеПодробнее о том, как сделать проводку для точечных светильников, можете прочитать в другой нашей статье: «Подвесной потолок в ванной комнате. Как установить своими руками. Фото, видео»

Общие вопросы освещения помещений санитарного типа рассмотрены в материалах нашего сайта по адресу: http://remontspravka.com/osveshhenie-v-vannoy-i-tualete

О том, какое освещение подходит лучшим образом для натяжных потолков, вам расскажут наши эксперты в рубрике, посвященной натяжным потолкам

Схема электрического щитка для подводки электричества в ванную комнату

8. Возьмите кабель NYM 3*2,5 и подключите к электрощитку. Для этого зачистите 1 конец провода на 1 см. Фазу L закрепите в соответствующем контакте на автомате. Нейтраль N на нулевой шине. А желто-зеленый проводник заземления PE на шине заземления.

УЗО с автоматом и нулевой шиной связываются отрезками проводов L и N, как показано на схеме. Для этого отрезки одной стороной вставляют в соответствующие контакты на УЗО. Другой конец провода L в контакт на автомате, а N – на нулевой шине, и зажимают.

Лампы дневного света в ванной комнатеСтатья «Осветительные приборы для ванной и туалета» поможет вам подобрать подходящие светильники и лампы, наиболее пригодные для установки в санузлах

О том, как использовать для освещения ванной комнаты нестандартные осветительные приборы – светодиодную ленту, световые плафоны, читайте здесь: http://remontspravka.com/illumceilbathroom

9. Вставьте в штробу монтажную коробку, подведите к ней провод. И дальше делайте то же самое, что и при монтаже электропроводки для светильников в ванной.

10. Заделайте штробы с проводами шпатлевкой. При этом в ванной обязательно нужно использовать влагостойкую.

Зачем делать заземление в ванной?

Далеко не все знают, что такое заземление ванной комнаты и зачем его делают. На самом деле, это когда с помощью специальных желто-зеленых проводов все предметы, проводящие электричество: трубы, змеевик, ванну, душевой поддон, стиральную машинку и т.д. – подключают к системе уравнивания потенциалов (СУП).

Один из случаев, когда человека может ударить током в ванной

Если этого не сделать, в случае утечки электричества один предмет может оказаться больше наэлектризован, чем другой. То есть у них окажется разный электрический потенциал. И если прикоснуться к ним одновременно, ваше тело выступит в роли проводника тока. Другими словами, шарахнет так, что мало не покажется.

СУП, когда она есть, уводит электричество через провода в землю. И если даже утечка большая, и ток не успевает уходит, между всеми предметами он распределится одинаково, и вас не ударит.

Как заземлить ванную комнату?

Схема заземления ванной СУП помещают в монтажную коробку

Чтобы заземлить ванную, там устанавливают специальный распределитель (это и есть СУП). А от него ведут несколько проводов заземления: 1 к щитку, а остальные ко всем потенциальными проводниками тока.

К разным предметам провода заземления подсоединяют по-разному.

Крепления проводов для заземления ванны и душевые поддоны

Например, к ваннам и поддонам – с помощью соединяющих перемычек. Чтобы установить их на ванну старого образца или акриловую, просверлите в ножке отверстие и закрепите перемычку с помощью болта и гайки.

В ванных из стали и чугуна для крепление провода заземления есть специальный лепесток.

Пластиковые трубы не заземляют

Провода к трубам, змеевикам, и водонагревателям крепятся с помощью специальных хомутов в виде колечек с отверстиями. Такое колечко одевают на трубу, а потом его концы скрепляют с помощью того же болта.

Если трубы спрятаны в стенах, то хомуты можно закрепить на смесителях либо душевых стояках.

Так делают заземление каркаса стиральной машины

Чтобы заземлить стиральную машину нового образца, достаточно подвести провод с заземлением к розетке. А дальше заземление проходит через шнур и внутри соединяется с корпусом стиральной машины.

Если в шнуре провода заземления нет, корпус нужно заземлять самому. Для этого сделайте небольшое отверстие в верхней крышке и закрепите провод с заземляющей перемычкой так же, как и на ножке ванны.

Провода с клеммами для теплого электрического пола в санузле

Заземлить электрический пол очень просто. Для этого уложите в стяжку над ним металлическую сетку и с помощью клеммы присоедините к ней провод заземления.

Читайте так же:
Дистанционные пульты для розеток

И, наконец, если у вас в ванной есть металлическая вентиляционная труба, также заземлите ее перемычкой.

Сколько стоит проводка электрики в квартире (материал + работа)

Сегодня предлагаю поговорить о стоимости проводки в квартире. Причем эту работу нужно делать на начальном этапе, перед штукатуркой и шпаклевкой. Потому как многие провода прячутся в стену. То есть штробим стены и в эти пазы закладываем провода (небольшой пример на кухне). Не многие из нас с вами электрики, и не всякий может правильно «разнести» проводку, поэтому нужно нанимать профессионалов. Однако какова стоимость их работ? Сегодня подробно об этом …

Сколько стоит проводка электрики в квартире

Итак, рассчитать проводку по стоимости не так просто. Нужно учитывать проводку — как для освещения, так и для розеток. Для начала давайте поговорим о стоимости материала.

МАТЕРИАЛ

Провод для освещения

Для освещения будет достаточно, двойного провода сечением 1 мм. Почему именно такой? Поясню – сейчас очень много энергосберегающих технологий, это и светодиодные лампы, светодиодные ленты и т.д. Берут они очень мало энергии. А поэтому большое сечение не нужно, многие электрики считают, что провода сечением в 0,5 мм, будет достаточно. Однако я всегда беру с запасом – поэтому 1 мм. Теперь насчет двухжильного провода без заземления. Если вы проводите проводку — для точечных пластиковых светильников, то заземления им не нужно! А это вариант для 90% натяжных и подвесных потолков. Поэтому и двухжильный! Если вы делаете проводку для люстр и для светильников в металлическом корпусе, то для них заземление (третий провод) желательно. Однако по опыту скажу, что сейчас даже больше люстры, все из пластика, а поэтому – двухжильного провода будет достаточно.

Теперь по расходу провода для освещения. Рассчитываем так: — на каждый осветительный прибор в среднем нужно от 5 до 6 метров провода, на комнату. Что значит осветительный прибор? Значит – если у вас весит одна люстра, то достаточно одного провода, если ламп у вас несколько (допустим натяжной потолок, с 6 лампами), то рассчитывается на каждую лампу. Также закладываем общую магистраль из комнаты (10 – 15 метров, кстати, ее также можно взять сечением в 1 мм), плюс проводка под выключатель (еще 10 метров). Таким образом, получается – одна комната (средняя комната квартиры, не дома) с шестью осветительными приборами потребует (проводка с запасом) – 6 приборов Х 6 метров + 15 метров магистраль + 10 метров выключатель = 61 метр! Если у вас один осветительный прибор – 6 метров + 15 + 10 =31 метр. Стоимость 1 метра около 8 – 12 рублей. Тогда провода для освещения на комнату нужно – 61 Х 8 рублей = 488 рублей (или 31 Х 8 рублей = 248 рублей)

Провод для розеток

Тут все сложнее и дороже! Розетки нужно различать – есть высоконагруженные (например — для электроплиты), есть обычные бытовые, а также малонагруженные (для техники). Если вы делаете евро ремонт с дизайнером, то он все рассчитает за вас (и спрячет нужные розетки за техникой), если же вы делаете ремонт сами, тогда вам нужно делать все самому. Лично я вам советую не делать малонагруженных розеток, делайте обычные бытовые или высоконагруженные, именно такие розетки безопасны и потянут большое количество современных приборов. Минимальный провод для обычной бытовой розетки должен быть – 3 жилы (с заземлением) на 2,5 мм сечением!

Провод 2,5 мм сечением

Провод 2,5 мм сечением

«Куда так много?» — спросите вы. Можно же взять 3 на 1,5 мм? Конечно можно. Но представьте ситуацию – розетка, скажем в ванной комнате одна, а к ней нужно подключить – водонагреватель (2 кВт), фен (еще 1 Квт), стиральная машинка (1,5 кВт). Таким образом — получается, около 4,5 кВт, а провод в 1,5 мм сечением имеет максимально допустимую нагрузку в 4,0 кВт. Он еле – еле потянет водонагреватель, фен и стиральную машинку! Тут как говорится и до пожара не далеко! А вот провод в 2,5 мм сечением – имеет максимальную нагрузку в 5,9 кВт. Так что выбирайте именно его! Отдельно хочется сказать про проводку для электроплит, современная индукционная плита потребляет – около 7,0 кВт энергии (если включены все 4 блина). Для нее отдельно нужно вести кабель 3 на 4,0 мм, именно такой кабель сможет выдержать максимальную нагрузку в 7,0 кВт.

Сечение 4 мм

Теперь немного об общей магистрали. Лично я вам советую тянуть ее проводом 3 Х 6 мм. Почему такой большой? Потому что этот провод выдерживает 10,1 кВт энергии. И уже именно от него разводить «коробки» проводом в 3 Х 2,5 мм сечением. Все дело в том, что от общего провода будет питаться не одна розетка, а сразу несколько и делать его сечением в 4 мм, крайне опасно, потому как в нескольких (соседних) комнатах может одновременно быть включены нагревательные элементы, что даст большую нагрузку на основной провод. А вообще я вам советую разделить квартиру на несколько зон, для трехкомнатной квартиры – первая зона — кухня, вторая зал и комната, третья – комната и санузел/ы. На каждую зону кидаем общий провод от щитка (3Х6 мм), по 10 – 15 метров.

Теперь расход провода для розеток. Начнем с того, что средней считается норма — 4 розетки в комнате. Именно из этого я и буду исходить. НА каждую розетку требуется минимум 10 метров кабеля. Давайте рассчитаем по зонам:

1) Кухня – 4 розетки (40 метров, кабеля 2,5 мм) + магистраль (10 метров, кабель 6 мм), + кабель для плиты (10 метров, кабель 4 мм).

2) Зал и комната – 8 розеток (80 метров, кабель 2,5 мм) + магистраль (10 метров, кабель 6 мм)

3) Комната и санузел – 6 розеток (4 в комнате + 2 санузел – 60 метров кабеля, 2,5 мм) + магистраль (10 метров, кабель 6 мм)

Что получается – кабель 2,5 мм – 40 + 80 + 60 = 180 метров, магистраль – 30 метров (кабель 6 мм), кабель для плиты (10 метров, сечение 4 мм)

Читайте так же:
Инструкция по подключению телефонных розеток

По деньгам – 180 метров (2,5 мм) – 35 рублей метр Х 180 = 6300 рублей

— 30 метров (6 мм) – около 100 рублей метр Х 30 = 3000 рублей

— 10 метров (4 мм) – около 60 рублей метр Х 10 = 600 рублей

ИТОГО – 9900 рублей, только за кабель для трехкомнатной квартиры.

Стоимость автоматов, щитка и распределительной коробки

Хорошие автоматы стоят примерно 150 – 200 рублей за штуку, не берите Китай за 50 – 80 рублей, живут они не долго!

Автомат электрический

Нам нужно будет порядка 10 автоматов, это еще 2000 рублей. Распределительные коробки по две на комнату, хорошего качества (с запасом) – 20 рублей штука (40 комната) Х 5 = 200 рублей. Также сам щит распределительный – стоит около 500 – 1000 рублей, берите металлический и желательно встраиваемый, он не торчит и долговечнее пластикового.

Щиток

РАБОТА

С работой также цены различны. Есть бригады, которые работают за фиксированную цену — таких в столичных регионах основное количество. Например — за «трешку» работа под ключ будет стоить в районе 60 – 70 000 рублей. Если повезет — то можете найти в 50 000 рублей, но опять же нужно спросить квалификацию, а то такие мастера вам наделают! В регионах нормальная цена, опять же за «трешку» в 40 — 50 000 рублей. Сюда входит и освещение и розетки и щиток с автоматами.

Также есть компании, которые работают, что говорится – «от заказчика». У них фиксированные цены, а поэтому существует большой перечень работ.

Вот небольшой усредненный пример:

-Установка щитка, подключение счетчика и разводка автоматов – 10 000 рублей.

— Проводка одной розетки – 1000 рублей.

— Проводка одного осветительного прибора – 1000 рублей.

— Проводка для выключателя – 1000 рублей

Если подбить по деньгам за работу. То для «трешки» стоимость работы по проводке получается: 10000 рублей (щиток) + (розеток у нас 4 в комнате и две в санузле (кухня + три комнаты + санузел), а значит 4 + 12 + 2=18 розеток), отдельно за линию для электроплиты могут взять еще 1000 рублей. Освещение – 5 выключателей – 5000 рублей и минимум 5 ламп (еще 5000 рублей). Складываем – 10 000 + 18 000 + 1000 + 5 000 + 5 000 = 39 000 рублей. Нужно отметить — что если потолок натяжной, электрики оставляют только вывод, а дальше все делают монтажники натяжных потолков. Такие цены у нас в городе, в столице цены выше и там берут 1500 рублей за розетку, выключатель и светильник. Так что удорожание существенное. Получается уже выше 50 000 рублей.

ОБЩИЙ ИТОГ

Материал – провод для освещения (248 рублей) + провод для розеток (9900 рублей) + автоматы, щиток и распределительные коробки (3200 рублей) = 13448 рублей

Работа – минимум 39 000 рублей (для «трешки»), максимум думаю в 60 000 рублей.

13448 + 39000 = 52448 рублей.

Это минимальная стоимость проводки электрики в квартире вместе с материалом. Как максимум эта цена может составлять – 60 000 + 13448 = 73 448 рублей.

Вот так вот, как видите основная цена, как правило идет за работу! НО реально — если сами ни разу не делали проводку, то сделать ее в квартире с нуля будет сложно! Да не дай бог, еще что-нибудь перепутаете, тут и до пожара не далеко!

На этом все, думаю моя статья была вам полезна, читайте наш строительный сайт.

Как развести проводку в квартире и доме?

Как развести проводку в квартире или доме картинка

Раньше считалось, что для розеток и освещения достаточно было иметь только одну группу электропроводки, и это было вполне нормально и экономически обосновано. Теперь же в каждом доме установлено гораздо больше электрооборудования, что требует совершенно другого подхода при проектировании домашней электросети.

В нашей статье мы расскажем о том, для чего выполняется разведение бытовой проводки на группы и как электроразводку дома сделать правильно и эффективно.

Содержание

Что представляет собой разводка сети на группы?

Перед разводкой проводки по дому или квартире все потребители разделяются на группы, например, когда розетки и светильники подключается к разным питающим кабелям, которые идут от распределительного щита.

Часто индивидуальные линии требуются для электропитания приборов большой мощности, например, варочных панелей, духовых шкафов и стиральных машин или кухонных розеток, в которые подключаются мощные потребители – электрочайники, микроволновки, кофемашины или водонагреватели.

Соответственно, для надежности и электробезопасности каждой группе розеток, осветительных приборов или других устройств требуются кабели с разным сечением. Как правило, для розеток использует кабель 3×2,5 мм², а для освещения – 3×1,5 мм².

Для чего требуется разводка электропроводки на группы?

Разводка электропроводки в доме позволяет решить сразу несколько важных задач.

1. Улучшение управления питанием бытовых электроприборов

При разводке сети легко создать группы с оборудованием, которое должно оставаться всегда включенным, если это требуется пользователю.

Например, при длительном отсутствии в квартире в период отпуска можно отключить все неответственные приборы, а оставить в работе только холодильник с морозилкой или систему охранной сигнализации, которые запитаны отдельно от других групп.

Кроме того, если большая часть электросистемы в доме функционирует без нагрузки, то в целях безопасности и снижения расхода электроэнергии её также можно легко обесточить.

2. Минимизация негативных последствий аварийных режимов

Бывают непредвиденные ситуации, когда в доме пропадает электричество, например, по причине короткого замыкания, возникшего из-за повреждения провода при сверлении стены или попадания воды на электропроводку. Конечно, в этом случае сработает автоматический выключатель, но когда все потребители запитаны в одной группе, то электричества не будет во всем доме до тех пор, пока работоспособность системы электропитания не будет полностью восстановлена.

Читайте так же:
Как сохранить розетки клубники до весны

При разделении сети на группы питание пропадет не во всем доме, а только на одном участке. Кроме того, найти возникшую неисправность будет гораздо проще и быстрее, что исключит необходимость анализировать работоспособность остальной части электросхемы.

3. Упрощение проведения ремонтных работ с электропроводкой

Когда в квартире или частном доме проводятся ремонтные работы или модернизация электропроводки, то отключение электричества просто необходимо. Если же все розетки запитаны от одного автоматического выключателя, то сетевое напряжение в распределительном щитке придется снимать полностью, что приведет к отключению ответственных электроприборов: холодильника, газового котла, циркуляционных насосов и, конечно же, освещения.

Как правильно развести проводку по группам?

Обычно разводка потребителей электрической энергии по группам выполняется несколькими способами.

Выполняется разделение электропроводки на отдельные группы для кухни и санузла, а также на группы для каждой комнаты.

В этом случае в отдельную группу обязательно объединяются розетки помещений с повышенной влажностью.

На практике разводка проводки по группам часто осуществляется при комбинировании данных способов. И такие комбинации будут зависеть от наличия конкретной электротехники в доме и условий бытового электропользования.

У электроплит и духовых шкафов автомат и сечение провода подбирается по их мощности (4 мм², а иногда и 6 мм²), а подключение может осуществляться мощными розетками и вилками (20, 32 Ампера и т.д.) или напрямую в их клеммную колодку.

Как выполняется выбор автомата защиты для каждой группы потребителей?

На сегодняшний день, как правило, максимально потребляемую установленную мощность в квартирах определяет поставщик электроэнергии. Поэтому вводной автомат, а точнее его номинал, потребитель не изменяет. Так, если в квартире имеется газовая плита и прочие стандартные электропотребители, автомат будет установлен на 25А (С25) – 5,5 кВт. Если же подразумевается электроплита, тот тут все будет зависеть от региона и энергосбытовой компании. Встречаются вводные автоматы на квартиру 25 А (без электроплиты), 40 А, 63 А или 80 А.

Как сказано выше, для розеточных групп используются автоматы только на 16 Ампер. Если розеточная группа подразумевает исключительно малое потребление мощности (например, розетки в серверном щите под роутеры), то можно занизить сечение провода до 1,5 мм² и поставить автомат до 10А.

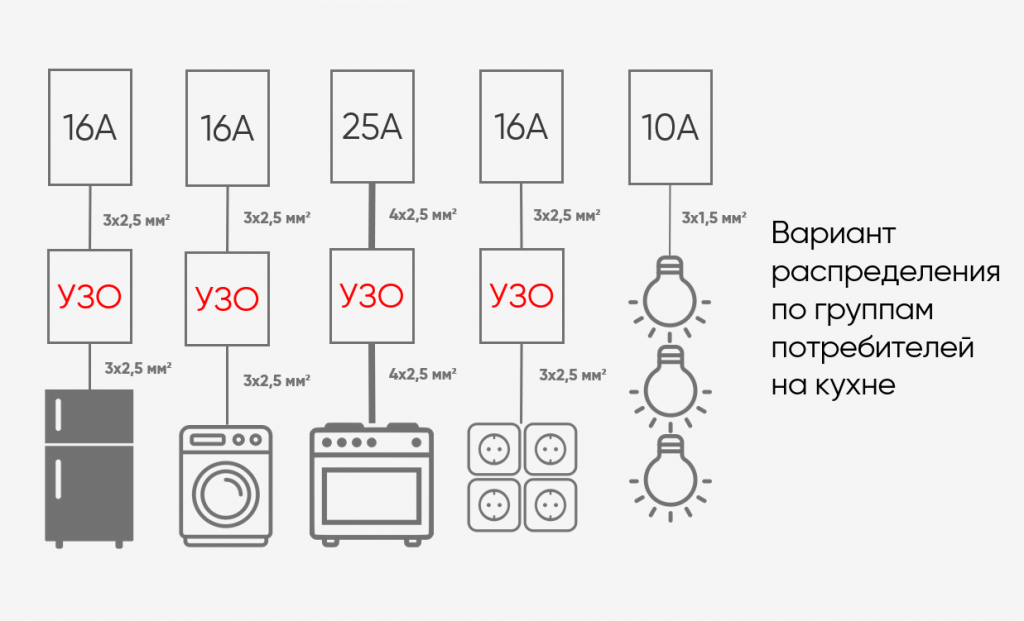

Вариант разводки проводки картинка

Автоматы на световые группы используются на 10 Ампер. С учетом того, что большинство современного освещения является светодиодным или люминесцентным (с энергосберегающими лампами), то этого будет достаточно.

Для расчета тока потребления нагрузкой, как правило, требуется максимальную мощность оборудования разделить на напряжение сети. В идеальной ситуации и для упрощения расчета это 220 Вольт.

Чтобы подобрать автомат защиты, например, для духового шкафа и/или электроплиты, необходимо использовать следующую формулу – I = P/U, где:

  • I – ток;
  • P – максимальная мощность потребителя (указывается на шильдике устройства);
  • U – напряжение сети (220 В).

Например, если нам необходимо отдельно запитать электроплиту мощностью 3,5 кВт, то мы получим: 3500 Вт/220 В = 15,91 Ампера. Соответственно, ближайший к этому значению автомат имеет значение тока в 16 Ампер.

Как самому провести проводку в квартире.

Здравствуйте, уважаемые читатели сайта sesaga.ru. В этой статье я расскажу Вам, как самому провести проводку в квартире. Отмечу сразу, что к этому вопросу надо отнестись серьезно, так как будем делать для себя.

В первую очередь определяемся:

1. Сколько будет розеток, какие (двойные, одинарные), в каком месте будут стоять;
2. Сколько будет люстр, бра, светильников, на какое количество ламп и где будут расположены;
3. Какое дополнительное электрооборудование, например, сплит система, нагреватель, телевизоры и т.д. будет установлено. Место установки;
4. Начертите план расположения розеток, выключателей, люстр, бра и возможного дополнительного электрооборудования в каждой комнате;
5. Обязательно предусмотрите телевизионные розетки, коаксиальный провод для телевидения и провод Ethernet для интернета. Как правило, про этот пункт мы забываем, а потом уже поздно.

Для начала, давайте рассмотрим структурную схему проводки и запитки электричеством любое бытовое помещение — будь то дом или квартира.

Структурная схема электрической проводки в помещении.

Как Вы знаете, в любом жилом здании есть распределительный щит, в котором находятся счетчики и автоматы. Так вот, этот щит является как бы посредником между поставщиком электроэнергии и нами – потребителями электроэнергии.

К распределительному щиту подходит силовой кабель, с которого берется питающее напряжение «фаза» и «ноль», и напрямую подключается на вход Вашего счетчика электроэнергии.

Структурная схема электрической проводки в помещении

С выхода счетчика питающее напряжение подается на вход основного автоматического выключателя или УЗО, и уже с выхода основного выключателя напряжение поступает в квартиру или жилое помещение. Далее буду рассказывать про квартиру, так как схема распределения напряжения стандартна для всех помещений.

Как правило, рядом с входной дверью ставится центральная соединительная коробка, в которую заходит питающий кабель от автомата или УЗО. На рисунке выше центральная распределительная коробка расположена в прихожей. Так вот, монтаж всей электрической проводки по квартире начинается от этой распределительной коробки.

Теперь от центральной коробки в каждое помещение прокладываются линии к распределительным коробкам помещения. И уже от распределительных коробок провода пробрасываются по комнате к местам, где будут расположены выключатель, розетки, люстра или светильники.

Это стандартная схема электрической проводки, но она не совсем удобна тем, что если надо будет заменить розетку, тогда придется выключать общий автомат питания, расположенный в распределительном щите на лестничной площадке и подающий напряжение в квартиру. И здесь получается, что на время замены розетки вся квартира остается без напряжения.

Но эту схему немного усовершенствовали и вместо центральной распределительной коробки сейчас устанавливают небольшой распределительный щит с автоматами, который монтируют прямо в квартире.

Внутрений распределительный щит

Очень удобно. Надо заменить розетку, люстру или вдруг произошло короткое замыкание — отключается только конкретный автомат, а все остальное работает.

Смысл этой статьи, как раз, и заключается в том, чтобы Вам рассказать об устройстве такого щита, и показать, как с его помощью можно сделать проводку в квартире своими руками.

Читайте так же:
Как сделать цепь розеток

Структурная схема электрической проводки в помещении. Усовершенствованная.

Принципиально нового Вы здесь ничего не увидите. В схему добавляется свой распределительный щит с автоматами, и уже от него прокладываются линии к распределительным коробкам каждого помещения.

Усовершенствованная схема проводки

Как видите все просто. Питающий кабель от основного автомата приходит на Ваш щит, и уже от щита напряжение двумя линиями уходит к распределительным коробкам в каждую комнату. Где первая линия — освещение, а вторая — розетки.

Но эта структурная схема проводки будет справедлива только для жилых помещений старого фонда, то есть построенных еще при Советском Союзе и начала 90-х годов — так называемая система заземления TN-C. В то время, для жилых помещений, к заземлению не придавалось особых требований, да и бытовой техники, для которой необходимо было вести отдельную шину заземления, практически не было.

Устройствами защитного отключения были только автоматические выключатели, и поэтому такой вид защиты считался нормой. Но техника не стоит на месте и уже на рынке появились усовершенствованные и улучшенные устройства такого типа.

Поэтому сейчас для защиты человека от поражения электрическим током, с учетом имеющегося оборудования, нормы дополнены и переработаны, и в новостроях разрешено использовать только систему заземления TN-S.

Структурная схема электрической проводки в помещении. Усовершенствованная. С шиной заземления «РЕ».

Теперь в современных новостроях обязательными являются устройства защитного отключения типа УЗО, а также шина заземления «РЕ», к которой через евро розетки подключаются корпуса бытовой аппаратуры.

Общая схема проводки с заземлением

Эта шина формируется в трансформаторной подстанции и тянется по всем общим распределительным щитам дома вместе с силовым кабелем. И уже от общего щита она заходит в каждое жилое помещение и подключается третьим проводом на розетки и к корпусам светильников. Как правило, это провод желтого цвета с зеленой полосой.

Теперь после счетчика обязательно устанавливается устройство защитного отключения типа УЗО. Если обычный автоматический выключатель отключается только при больших токах нагрузки или токах короткого замыкания, то УЗО отключается при появлении тока утечки на землю. Причем этот ток составляет не более 30mA.

Например. У стиральной машинки или холодильника на корпусе по неизвестным причинам появился потенциал. Когда Вы прикоснетесь к корпусу машинки или холодильника, то через Вас на «землю» пойдет ток и Вас «ударит» — но автомат не сработает, так как утечка на корпус и Ваше прикосновение, по силе, не являются током короткого замыкания или большим током нагрузки.

Если же стоит УЗО, то когда проходящий через Вас ток превысит порог 30 mA, сработает автоматика УЗО и отключит напряжение, а Вы ничего не успеете почувствовать.

Устройство и подключение распределительного щита с автоматами.

Конечно, любого напугает такое количество проводов когда открываешь переднюю крышку. Но поверьте, здесь все очень просто.

Будем разбирать все по порядку, а в конце нарисуем общую монтажную схему. Начнем сверху вниз.

1. Нулевая колодка.

«Нулевой» она называется потому, что к ней подключается нулевая жила, приходящая от основного автомата. Как правило, нулевая жила большего сечения и подключается под первый винт.

Нулевая колодка в распределительном щите

Также на «нулевую колодку» приходит провод заземления, но на фото его не видно — он не подключен, потому, что мой дом относится к старому жилому фонду, хотя и был построен в середине 90-х.

Запомните. На «нулевой колодке» собираются все нули от проводов, которые прокладываются по квартире. Заземление сидит здесь же, но на отдельной пластине, и физически с нулем никак не связано.

2. Разбираемся с фазными жилами.

Фазная жила, приходящая от основного автомата, подключается на вход первого автомата, и перемычками размножается по входам всех автоматов распределительного щита.

Место подключения фазной жилы

А вот уже с выходов всех автоматов фаза распределяется по распределительным коробкам каждого помещения.

Выход фазной жилы с автомата питания

Для примера показываю, как сделано у меня.
Первые четыре автомата идут на освещение, вторые четыре автомата идут на розетки, и последние три идут на сплит системы и бак накопитель.
В данный момент они не нужны и поэтому выключены.
Видите как все удобно.

Монтажная схема электрической проводки. Старый фонд.

На примере одной комнаты рассмотрим работу и монтажную схему электрической проводки.

Монтажная схема электрической проводки одной комнаты

От основного автомата «фаза» и «ноль» приходят в распределительный щиток, в котором фаза подключается на вход первого автомата, а ноль к «нулевой колодке».

Освещение.

Автомат с номером 1 рассчитан на освещение.
С выхода автомата фазная жила заходит в распределительную коробку, где в точке (1) соединяется с одним концом провода, приходящего с нижнего контакта выключателя. С верхнего контакта выключателя фаза в точке (2) соединяется с другим концом провода, приходящим от лампы.

От «нулевой колодки» нулевая жила заходит в распределительную коробку, где в точке (3) соединяется со второй жилой провода, приходящим от лампочки. И теперь если замкнуть контакт выключателя — лампочка загорится.

Розетки.

С розетками вообще легко.
Автомат с номером 5 рассчитан на подключение розеток.
С выхода пятого автомата фазная жила заходит в коробку, и в точке (4) соединяется с двумя другими жилами, приходящими от розеток.

От «нулевой колодки» нулевая жила заходит в распределительную коробку, и в точке (3) соединяется с двумя другими жилами, приходящими от розеток.

От каждой розетки тянется свой провод в распределительную коробку.

В итоге получилось, что в распределительную коробку зашло 6 проводов, и получилось 4 скрутки. Таким образом, проводку делаете в каждом помещении.

Давайте на этом закончим, а во второй части разберем монтажную схему электрической проводки с заземлением, на каком этапе прокладывается проводка, как проверять работоспособность схемы и используемое оборудование.
Удачи!

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
