Правила и требования подключения посудомоечной машины

Правила и требования подключения посудомоечной машины

Установка посудомойки в кухне – процесс не самый сложный. Его обычно производят в четыре этапа: выбор места установки, подключение к водопроводу, к канализационной системе и к электричеству. Поэтому еще на стадии планирования кухонного пространства, надо позаботиться о том, чтобы учесть все требования и нормы, которые относятся к такому процессу, как подключение посудомоечной машины к коммуникационным сетям. То есть, необходимо предусмотреть правильное расположение этих сетей относительно места установки. Давайте пройдемся по порядку по всем этапам и определимся с нормами их проведения.

Подключение посудомоечной машины

Выбор места установки

Что необходимо учитывать, выбирая место установки посудомойки. Нужно сразу оговориться, что в куне посудомоечная машина обычно является встраиваемой техникой. Отсюда, в принципе, и все требования.

  • Данный бытовой прибор должен полностью соответствовать размерам кухонного гарнитура. Его можно установить в любой из элементов кухонной мебели в независимости от назначения данного элемента. То есть, посудомойка может быть вмонтирована в специальную секцию, изготовленную под нее и имеющую точную форму и размеры напольного шкафа. Можно установить ее под мойку или даже под варочную панель. Можно поместить в пенал. В данном случае все будет зависеть от удобства ее использования.
  • Установка встраиваемой посудомоечной машины определяется простым постулатом – чем ближе к канализационному стояку, тем лучше. Но так как это не всегда возможно, поэтому есть другое жесткое требование – расстояние от прибора до канализационной трубы не должно превышать 1,5 м. Обычно ближе всего к канализации устанавливается мойка. И будет оптимально, если эти два сантехнических прибора установить рядом или даже в одну секцию.
  • К правилам установки посудомоечной машины можно также отнести и близость ее расположения к розетке. Поэтому еще на стадии проведения ремонта и выбора места надо точно определиться и провести розетку.
  • Если планируется на кухне использовать посудомойку настольного типа, то это решает проблему выбора места монтажа. Ее можно устанавливать в любом месте, но, правда, и здесь есть определенные условия удобной ее эксплуатации. К примеру, можно подключение слива отдельным участков трубы не проводить. Можно сливной шланг опустить в ту же мойку. Это, во-первых, упрощает сам монтаж, то есть нет необходимости устанавливать сифон. Во-вторых, это снижает нагрузки на насос аппарата.

Настольная посудомоечная машина

Подключение к водопроводной сети

Это самый трудоемкий этап установки встраиваемой посудомоечной машины своими руками, потому что он связан с разделением водопроводной трубы на две линии: подающую воду на смеситель мойки и соответственно на саму посудомойку. А значит, надо будет в первую очередь перекрыть воду, то есть, закрыть кран, который обязательно устанавливается в процессе монтажа водопровода перед каждым сантехническим прибором.

Итак, подключение посудомоечной машины к водопроводной системе.

  • После перекрытия водопровода необходимо отсоединить от трубы шланг, соединяющий его со смесителем мойки.
  • Теперь на резьбу надо накрутить тройник. Обязательно для герметизации соединения используется фум-лента.
  • К одному из патрубков тройника соединяется все тот же шланг от моечного смесителя.
  • Ко второму сначала соединяется фильтр тонкой очистки, а уже после него устанавливается запорный вентиль.
  • А вот уже к последнему подсоединяется шланг от самой посудомойки.

Внимание! Подключение посудомоечной машины должно производиться только в системе холодного водопровода. Горячую воду в нее подавать нельзя, потому что у нее низкое качество. К тому же фильтр высокую температуру не выдержит и быстро выйдет из строя.

Подключение посудомоечной машины к водопроводу

Многие задаются вопросом, как правильно подключить посудомоечную машину, если, к примеру, на даче нет водопроводной линии, а водоснабжение производится из колодца ведрами или насосом. В принципе, и здесь ничего сложного нет. Надо просто установить накопительную емкость объемом 50 литров выше аппарата на 2-3 м. Данная высота обеспечит необходимое давление, которого будет достаточно, чтобы заполнить водой прибор.

Читайте так же:
Как правильно подключить интернет кабель от телефонной розетки

Подключение к канализации

К подключению слива посудомоечной машины надо относиться, как и к любым сантехническим приборам. Обычно его производят к сифону, который установлен под раковиной мойки. Для этого надо просто использовать дополнительный фитинг в виде тройника с наклонным патрубком, который устанавливается до сифона. То есть, сам тройник прямым патрубком подключается к сифону, а через наклонный патрубок производится подключение посудомоечного агрегата.

Самое главное – это установить сливной шланг под наклоном к сливному узлу. Чем больше наклон, тем лучше, то есть, меньше нагрузка на откачивающий насос, который расположен внутри аппарата.

Правильное подсоединение слива к канализации

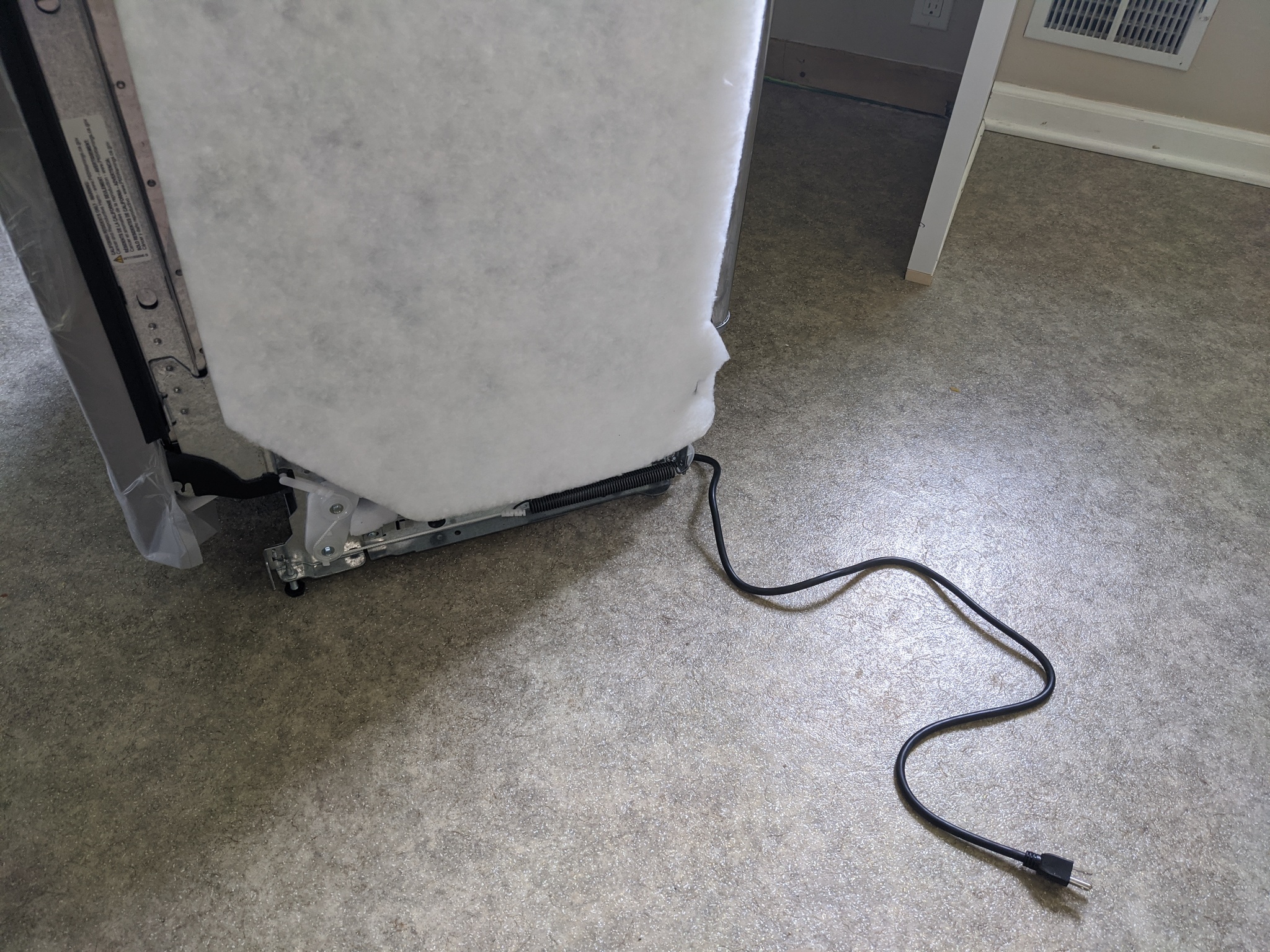

Подключение к электрической сети

Переходим к последнему этапу, как подключить посудомойку к электричеству. Начнем с того, что подключение обычно производится через розетку. К ней есть определенные требования.

  • Она должна выдерживать минимальный ток величиною 16 А.
  • Это должна быть модель с заземляющей клеммой.

В принципе, схема подключения посудомоечной машины через розетку – самая простая. Но, как уже говорилось выше, надо саму розетку устанавливать как можно ближе к прибору или, наоборот. Правда, необходимо отметить, что посудомойка – оборудование достаточно мощное, поэтому к электрической проводке предъявляются определенные требования.

  • Питающий кабель надо тянуть отдельным контуром от распределительного щитка дома с установкой внутри автоматического выключателя (16 А) и аппарата УЗО.
  • Проводка может быть как закрытой, так и открытой с установкой внутри специального защитного короба. Кстати, второй вариант упрощает сам монтажный процесс. То есть, установка посудомоечной машины своими руками может производиться в уже установленный кухонный гарнитур.
  • Для проводки необходимо использовать многожильный медный провод сечением не менее 2 мм².

Схема подключения посудомоечной машины к электрической сети

Внимание! Не стоит нагружать одну розетку разными бытовыми приборами. Если в кухне одна розетка используется и под стиральную, и под посудомоечную машину, есть большая вероятность, что она не выдержит нагрузки сразу от двух подключенных аппаратов.

Завершающий этап

Итак, все коммуникации подключены, остается лишь выровнять сам прибор по горизонтали. Для этого нужно установить на верхнюю плоскость строительный уровень, и с помощью ножек отрегулировать горизонтальность установки. Это делается для того, чтобы снизить нагрузки перекосом на узлы и детали посудомойки. А это продлит их эксплуатацию.

Теперь необходимо проверить, как работает оборудование в тестовом режиме. Просто надо аппарат включить без посуды и посмотреть, хорошо ли производится забор и слив воды, нет ли протечек в местах соединения шлангов.

Тестирование работы посудомоечной машины

Полезные советы

Итак, решая задачу, как установить посудомоечную машину самостоятельно, необходимо знать некоторые нюансы проводимых процессов.

  • Брендовые марки, к примеру, Сименс или Электролюкс, очень капризны в плане точной установки по уровню. Перекос может составлять не более 2°.
  • Некоторые модели посудомоек могут не вписаться в размеры кухонной мебели за счет нестандартных своих габаритов. Поэтому перед тем как приобретать сам аппарат, необходимо снять его размеры и сопоставить с размерами тумбы, в которую он будет устанавливаться.
  • Ни в коем случае нельзя заземление замыкать на газовую трубу. Эта линия должна соединяться с заземляющим контуром в распределительном щитке.
  • Между прибором и задней стенкой мебели должен оставляться вентиляционный зазор. Его минимальный размер – 5 см.
  • Нельзя подключение к питающей сети производить через различные удлинители. Именно они и являются самым слабым местом. В некоторых ситуация без них не обойтись, тогда надо будет продумать их защиту, плюс точно выбрать провод удлинителя по сечению, которое, как уже говорилось выше, не должно быть меньше 2 мм².
  • Иногда встречаются ситуации, когда хозяин сооружает слив посудомоечной машины напрямую в раковину. Делать этого нельзя, всегда есть риск перелива большого сброса загрязненной воды.
Читайте так же:
Коронка по бетону для розеток bosch

Итак, на вопрос, как подключить посудомоечную машину своими руками, был да расширенный ответ. Практика показывает, что это не очень сложно. Но стоит обратить внимание на полезные советы и предупреждения от специалистов.

Какую розетку выбрать для посудомоечной машины, и где ее устанавливать?

Одной из удобных вещей в быту на кухне является посудомоечная машина. Если размеры кухонного помещения вам позволяют, то ее стоит ставить в качестве обязательного элемента, ведь она создает ощутимый комфорт от использования кухни.

Однако для данного прибора необходимо установить розетку. О том, где ее устанавливать правильно, и какой должна быть розетка, речь и пойдет ниже.

Какой должна быть розетка?

Сначала о розетке. Для большинства посудомоечных машин подойдет качественная обычная розетка. При этом важно понимать, что не стоит к одной точке подключать электрическую плиту, стиральную и посудомоечную машины. Номинальную нагрузку по мощности и току на провода сети и розетку превышать нельзя.

Выбор хорошей розетки на кухню зависит от производителя и вашего бюджета. Если вы хотите оптимальный вариант, то выберите нашу отечественную продукцию компании LK Studio. Серию розеток LK60 правильно будет установить на кухню. Здесь есть розетки с заземлением и дополнительной защитой. На нашем рынке это одни из лучших изделий по соотношению качества и цены, не уступающие лучшим западным брендам.

Место для установки

Давайте поговорим о месте расположения розетки для посудомоечной машины. Это важный вопрос, который также касается правил эксплуатации электросетей на кухне.

Не зависимо от того, вы используете встраиваемую ПММ или стационарную, высота розетки должна быть следующей:

высота от пола не менее 30 см. (желательная высота 50 см. от пола, чтобы ей легко можно было пользоваться);

расстояние от источника воды в кране не менее 30 см.;

удаленность от входного дверного проема не менее 10 см.;

расположение розетки относительно плиты, более 50 см.;

устанавливать розетку следует с правой или с левой стороны от посудомоечной машины.

Отдельно стоит остановиться на теме расположения розетки относительно газовых труб по высоте и удаленности.

Расстояние от газовых труб

По действующим правилам, высота или расстояние по стене расположения точки электропитания от газопроводных труб должно быть не ближе 40 см. Это обязательные нормы, их всегда следует учитывать при монтаже нового места под розетку на кухне.

Правильное подключение

Давайте остановимся на правильном подключении розетки для ПММ. Так, чтобы прибор работал исправно, а сама розетка служила долгое время.

Что нужно для подключения к электросети?

Устанавливать розетку на посудомоечную машину следует в установочную коробку или подрозетник. При этом кабель прокладывается в стене в трубе. Для безопасности и удобства, розетку от пола стоит поставить на 50-80 см. с правой или с левой стороны. Для встраиваемого варианта, можно разместить ее на стене, проделав в мебели отверстие для простоты доступа.

Если провод будет идти наружной проводкой, то его следует зашить в кабель канал. В этом случае розетку можно сделать накладной, однако для безопасности лучше этого избежать.

Установка электрических коммуникаций

При установке механизма розетки для посудомоечной машины, следует придерживаться таких правил:

прочно фиксируйте концы кабеля в зажимах розетки;

не перепутайте провода, это особенно важно для провода заземления;

надежно фиксируйте механизм розетки в подрозетнике;

установку рамки и лицевой панели делайте без зазоров и люфта.

Даже при правильном выборе места для розетки под ПММ, важно чтобы в нее не попадала пыль, грязь, а также влажность, образующаяся в кухонном помещении.

Читайте так же:
Механизм розетки без заземления

Чего нельзя делать при подсоединении машины к сети?

Есть важные ограничения, которых стоит придерживаться при эксплуатации розетки для посудомойки:

нельзя использовать переноску и в соображениях безопасности, и для минимизации риска создания перегрузки от других включенных приборов;

нельзя использовать одну розетку для питания посудомойки и электроплиты;

не стоит подключать ПММ и стиральную машину в одну точку.

При эксплуатации сети, к которой подключается посудомойка, важно использовать для защиты дифавтомат. Так вы убережете электронику аппарата от выгорания в случае перегрузки.

Подключение посудомоечной машины

Как гласит известная реклама, мы тратим слишком много времени на мытье посуды. А могли бы тратить его на семью, детей, друзей и, конечно же, на себя любимых. В этой связи все более актуальным становится приобретение и последующий монтаж посудомоечной машины, которая поможет нам сэкономить время. Итак, как вы уже догадались, сегодня в нашей статье речь пойдет о том, как подключить посудомоечную машину. Мы расскажем, как осуществить подключение посудомойки к электросети, водопроводу и сливу.

Прежде чем приступить к монтажу посудомоечной машины, нам нужно приобрести следующие материалы:

• трехжильный кабель сечением 2,5 мм² (например, ВВГ 3х2,5 производства ООО завод «ГОСНИП»);
• розетка на 16 Ампер типа SCHUKO с заземляющим контактом;
• труба полипропиленовая (ПП) PPR PN 20 диаметром 20 мм, применяемая в системах холодного и горячего водоснабжения;
• водорозетка PPR 20 Х ¾ с внутренней резьбой;
• соединитель PPR 20 Х ½ с накидной гайкой;
• угольник PPR 90 градусов 20 мм;
• угольник НР/НР ¾ дюйма;
• лента уплотнительная.

Количество трубы и фитингов рассчитывается с учетом удалённости посудомоечной машины от распределительного коллектора холодного водоснабжения.

Подключение посудомоечной машины к электросети

Обращаем внимание, что электромонтажные работы следует проводить только с полным соблюдением требований техники безопасности.

В заранее подготовленной штробе прокладываем 3-х жильный кабель ВВГ до монтажной коробки так, чтобы конец кабеля в ней имел запас длины для повторного соединения.

Устанавливать розетку рекомендуется на удобной для подключения высоте, и размещать ее следует справа или слева от посудомоечной машины. Также важно отметить, что подключение посудомоечной машины рекомендовано осуществлять через УЗО или дифавтомат.

После прокладки и фиксации кабеля производим в щитке его подключение в следующей последовательности:

• жила с изоляцией белого цвета – нижняя клемма «2» дифавтомата;
• жила синего цвета – нижняя клемма «N» дифавтомата;
• желто-зеленая жила – свободная клемма шины заземления Затем накручиваем на свободный выход распределительного коллектора соединитель PPR с накидной гайкой. От него отмеряем отрезок трубы необходимой длины до первого угла, при этом следует оставить запас на соединение по 15 мм с каждой стороны. Соединяем трубу и фитинги, контролируя положение угольника. Он должен быть направлен в сторону дальнейшего движения трубы. Прокладываем трубу до предполагаемого места установки водорозетки. Все соединения производим описанным выше способом.

После соединения всех труб по размеченному участку на окончании трубы выполняем пайку водорозетки, фиксируем ее на стене и заделываем штробу.

Вкручиваем угольник НР/НР ¾ в водорозетку, используя уплотнительную ленту. Затем накручиваем на него гибкий шланг подачи воды посудомоечной машины (поставляется в комплекте). Производим подачу воды и проверяем наличие протечек.

Далее выполняем подключение сливного шланга от посудомоечной машины к выходу канализации через переходную манжету соответствующего диаметра. Диаметр переходной манжеты зависит от диаметра канализационных труб.

Выполнив все строительные и отделочные работы, подключаем посудомоечную машину к электрической розетке и устанавливаем в подготовленном для нее проеме.

Таким образом, нами выполнена установка посудомойки, а также ее подключение к водопроводу, сливу и электросети. Более подробно о том, как осуществляется установка посудомоечной машины и ее подключение к коммуникациям, вы можете узнать, посмотрев наше видео.

Читайте так же:
Где располагать розетки для встраиваемой техники

Установка и подключение посудомоечной машины

Рассчитать стоимость работ 8 (950) 754-96-77

Компания Воронеж-Ремонт оказывает услуги по установке и подключению посудомоечной машины в Воронеже. Вызвать мастера по установке и подключению посудомоечной машины можно по телефону 8 950 754-96-77.

посудомоечная машина

Подключение посудомоечной машины достаточно сложная задача, которая требует большого количества специализированных навыков и знаний, опыта, а также наличия необходимых инструментов. Только качественная установка поможет вам избежать проблем в дальнейшей работе посудомойки. А некачественная, непрофессиональная установка может привести к целому ряду проблем в работе машины, что впоследствии приведет к ее поломке с дорогостоящим ремонтом.

Чтобы избежать всех негативных последствий и долгое время наслаждаться работой одной из главных помощниц на кухне, обратитесь к профессионала нашей компании (телефон +7 950 754-96-77), которые быстро, качественно и по приемлемым ценам произведут все необходимые работы по установке и подключению посудомоечной машины.

Если же вы все-таки решили подключить посудомоечную машину своими руками, то обратите внимание на представленную нами в статье схему подключения посудомоечной машины, которая должна вам помочь в этом нелегком деле.

Помните что ввиду большого количества нежелательных последствий (протечки, поломки посудомойки, сбои в работе и т.д.) мы не рекомендуем устанавливать ее самостоятельно не имея должного опыта и всех необходимых инструментом.

Установка посудомоечной машины

Установка посудомоечной машины:

Так же как и в установке любой другой техники выделяют несколько этапов.

Мы будем считать что вы уже приобрели посудомоечную машину, выбрали место для ее установки и уже освободили ее от заточения в упаковке.

Теперь необходимо подключить посудомоечную машину к электрической сети, организовать подвод воды и слив воды.

подключение посудомоечной машины

Самое простое — это конечно же подключение посудомойки к электросети, особенно если вы во время ремонта заблаговременно позаботились о розетке, в которую планировали посудомойку подключить. Если же это не было продумано вами во время ремонта, то наши мастера помогут вам в решение этого вопроса и сделают для вашей посудомоечной машины дополнительную розетку.

Если же вы решили устанавливать и подключать посудомоечную машину самостоятельно и при этом во время ремонта не предусмотрели дополнительной розетки для нее, то ни в коем случае не пользуйтесь для подключения к электросети удлинителя, тройников. Посудомоечная машина это не просто техника, она требует большого количества мощности и электроэнергии, а ее подключение к электрической сети через удлинитель или тройник может привести не только к проблемам и сбоям в ее работе, но и к возгоранию и возникновению пожароопасной ситуации. Также ошибочно считать что имея такую мощность посудомоечная машина требует подключения к силовой розетке (предназначенной для электроплит, духовых шкафов), это в корне неправильно и нельзя подключать посудомойку к силовым розеткам, что может и обязательно приведет к целому ряду нежелательных последствий.

Если у вас нет дополнительной розетки, то ее необходимо провести. Для этого рекомендуем использовать провод более 2мм в диаметре, который проведете от электрического щита до места будущей розетки, после чего в щите смонтируйте дополнительную защиту — 16 амперный защитный выключатель. Он требуется для того чтобы при перегрузках сети автоматически вырубить ее, что поможет избежать короткого замыкания. Далее необходимо заземлить машину.

Помните, что к розетке должен подходить обязательно трехжильный кабель. При заземлении машины необходимо пользоваться определенными правилами безопасности и ни в коем случае нельзя заземлять посудомойку (как и другие электроприборы) на трубы отопления или газоснабжения, это крайне опасно для вашей жизни и жизни ваших близких.

Установка и подключение посудомоечной машины

Организация подвода воды:

Читайте так же:
Как нарисовать розетку звезду

Для подвода воды в посудомоечную машину монтируется специальный отвод, на который в свою очередь устанавливается специальный фильтр, который будет очищать подаваемую в машину воду от ржавчины, песка и прочих примесей. При организации подвода воды обратите внимание на комплектацию посудомоечной машины и наличию в ней защиты от протечек (во многих машинах это не предусмотрено), в такому случае перед фильтром, который мы уже установили, монтируем запорный кран, который не позволит поступать воде из водопровода в посудомойку и сбережет вашу квартиру от потопа и необходимости делать соседям ремонт. Но даже в этом случае от посудомоечных машин, не снабженных защитой от протечек, будет большое количество неудобств, связанных с тем что после каждого окончания работы вам придется самостоятельно перекрывать запорный кран. Эту проблему можно решить с помощью дополнительной установки Аква-контроль (Aqua-Control) или Аква Стоп (Aqua Stop).

Также при подключении посудомоечных машин необходимо помнить что в горячей воде содержится большое количество нежелательных примесей и спец добавок, которые могут негативно сказаться на работе посудомойки, поэтому мы не рекомендуем организовать подвод воды от труб с горячей водой.

Подключение посудомоечной машины к канализации (организация слива).

Подключение посудомоечной машины к канализации

При организации слива необходима большая аккуратность и необходимо сделать все так, чтобы не было никакой возможности попадания канализационных вод в вашу посудомоечную машину, для этого можно сделать дополнительный отвод и клапан и организовать слив через сифон. При этом важно расположить правильно сливной шланг, что также даст дополнительную защиту от попадания канализационных вод в посудомойку.

Как правильно расположить сливной шланг посудомоечной машины?

— Шланг следует закреплять на определенной высоте по отношению к его входу в систему канализации (не менее 60-65 см).

— Перегиб необходимо сделать так (перегиб шланга), чтобы обеспечить наиболее удачный и благоприятный отток воды по шлангу из посудомоечной машины в сифон.

Также при организации слива важно помнить , что если вам не хватает стандартного размера шланга, который составляет 150 см, то в случае его наращивания важно сделать его минимальным, то есть минимально необходимым, так как слишком длинный шланг увеличит время прохождение по нему воды , что отразится на нормальном оттоке воды из посудомойки и увеличит нагрузку на насос, который впоследствии гораздо быстрее выйдет из строя.

После того как мы организовали подвод воды, ее слив, а также подключили посудомоечную машину к электросети необходимо запустить ее в тестовом режиме и проверить работоспособность, быстроту наполнения водой, нагрев воды , а также режим сушки.

подключение посудомоечной машины к электросети

Как вы успели заметить подключение посудомоечной машины достаточно непростое дело, требующее большого количества знаний и навыков, а также опыта и инструментов. Поэтому для качественной установке и долгой службы вашей посудомоечной машины мы рекомендуем Вам воспользоваться услугами мастеров нашей компании.

Для вызова мастера по установке посудомоечной машины в Воронеже позвоните по телефону +7 950 754-96-77 или оставьте заявку через онлайн форму заказов на нашем сайте.

Цена на установку посудомоечных машин

Установка посудомоечных машин стоимость.

НаименованиеЕдиница измеренияЦена (руб.)
Установка посудомоечной машины на готовые коммуникациишт.500
Установка встраиваемой посудомоечной машины на готовые коммуникациишт.800
Установка посудомоечной машины с организацией подвода воды и сливашт.1500
Установка встраиваемой посудомоечной машины с организацией подвода воды и сливашт.1800

Если вы еще не решили какую именно посудомоечную машину купить и не знаете как выбрать посудомоечную машину, то обратитесь за бесплатной помощью к нашим консультантам. Мы с радостью Вам поможем.
