Как установить дома розетки с разъемом RJ-45, чтобы в любой комнате был Интернет

Как установить дома розетки с разъемом RJ-45, чтобы в любой комнате был Интернет

В новых квартирах или домах у нас есть подключение к Ethernet во всех комнатах, с розеткой RJ-45, куда мы вставляем сетевой кабель, и у нас уже есть подключение к локальной сети. Если вы хотите установить розетки RJ-45 в своем доме, как если бы это была еще одна розетка в доме, сегодня мы объясним, как вы можете собрать ее и таким образом спрятать все стенки ваших трубок внутри установки домашней сети.

Как мы уже обсуждали в предыдущей статье, если вам нужно сделать несколько сетевых кабелей разного размера, вам удобнее купить весь материал, чем купить уже сделанный кабель. Однако в этом случае у вас нет выбора, кроме как сделать это самостоятельно, так как вам придется развернуть проводку по всему дому или, по крайней мере, в одной или нескольких комнатах.

В RedesZone мы собираемся порекомендовать материалы, которые вам понадобятся, чтобы легко подключить весь дом. Если вы уже приобрели оборудование, важно помнить, что кабели должны быть Cat6 или выше.

Инструменты для установки гнезда RJ-45

Катушка сетевого кабеля Ethernet: Cat 6 или выше и UTP

Сегодня мы рекомендуем вам приобретать только кабели Cat6 или выше, эти кабели гарантируют, что скорость соединения будет 1 Гбит / с или выше, если вы не превысите соответствующие 100 метров в одном сегменте. Если вы хотите, чтобы сеть была готова к работе с мультигигабитными скоростями, такими как 2,5 Гбит / с, 5 Гбит / с и даже 10 Гбит / с, мы рекомендуем приобрести более мощный кабель, такой как Cat6A, CAT7 и даже Cat 7A, но последние намного дороже. Вы можете прочитать нашу полную статью о Типы сетевых кабелей Ethernet которые в настоящее время существуют, и когда мы должны использовать тот или иной класс.

В зависимости от длины кабеля, который вам нужен, вы можете выбрать катушку длиной 50 или даже 305 метров.

Если вам нужно дополнительное покрытие на случай, если вы собираетесь прокладывать проводку через электрические каналы, мы рекомендуем эту катушку кабеля:

43,00

Вы также можете купить кабельные катушки более высокого качества, например:

95,96

Розетки RJ-45 для подключенного дома

После того, как мы купим сетевой кабель, нам нужно купить настенные разъемы. Эти типы разъемов обычно довольно дороги, комплект из 10 двойных разъемов RJ-45 стоит около 58 долларов, но в них есть все необходимое для безупречной установки:

10,65

Инструменты для монтажа электропроводки

Теперь нам понадобятся инструменты, для этого я рекомендую вам приобрести следующее: тестер сетевого кабеля, чтобы знать, что он работает без проблем, 2 сетевых кабеля, уже проверенных ранее, чтобы подключить их к розеткам и убедиться, что они работают должным образом, а также инструменты для вставки жил кабеля в розетку. Обычно они продают комплекты за 20 евро, в которых есть все необходимое, например:

24,99

Ezoic

report this ad

Когда у нас будет все оборудование, пора приступить к делу, но сначала я советую вам иметь под рукой цветовую схему, с помощью которой вы можете правильно подключить кабели. В настоящее время вы должны использовать стандарт EIA-TIA-568B на обоих концах, потому что в настоящее время у нас есть Авто-MDI / MDIX , поэтому сами устройства будут «согласовывать» в зависимости от среды, к которой мы их подключаем.

Очень важным аспектом при установке гнезда RJ-45 является тип категории сетевого кабеля. В настоящее время большинство розеток имеют Cat6, но если мы используем кабель Cat7 для получения лучшего качества сигнала, мы сможем установить его без каких-либо проблем, хотя вы должны знать, что «провода» кабеля немного толще, так что это может обойтись вам дорого. для правильной установки потребуется что-то еще, однако после установки у вас будет высокоскоростная локальная сеть благодаря установленным вами кабелям Cat7.

Еще один очень важный аспект — проверить кабели с помощью компьютера или электричества, чтобы не было проблем, желательно это делать как после проложения всех проводов, так и после того, как мы уже поставили окошко-розетку в стену. , чтобы избежать возможных проблем, связанных с настенной установкой.

Установка сетевого кабеля в гнездо RJ-45

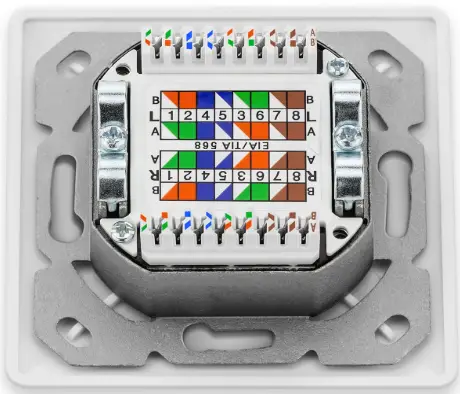

Первое, что нам нужно иметь в виду, это то, что сама накладка дает нам цветовой код в правилах 568A и 568B, мы выберем 568B на обоих концах.

  1. Первым шагом будет пройти через трубы внутри стен, используя соединительные коробки, которые у нас есть свободные от коммутатора или маршрутизатора, в комнаты, которые вы хотите подключить.
  2. Второй шаг — разделить кабели, распутать их и растянуть так, чтобы они были прямыми и чтобы они могли хорошо видеть кабели.
  3. После разделения мы должны расположить кабели в правильном порядке слева направо, который я указываю ниже:
  4. Правильный порядок слева направо на стороне «А»:

  • Оранжевый Белый
  • Оранжевая
  • Bleu
  • белый синий
  • Верт-блан
  • Vert
  • Бело-коричневый
  • коричневый
  • Оранжевый Белый
  • Оранжевая
  • Bleu
  • белый синий
  • Верт-блан
  • Vert
  • Бело-коричневый
  • коричневый

Как видите, это очень полезный способ провести проводку в доме или квартире так, чтобы кабели не были видны, когда они проходят через стену, если ваши стены позволяют это.

Ток по кабелю Ethernet

IP-телефоны, точки доступа беспроводных локальных сетей (Wireless Local Area Network, WLAN) и прочие сетевые компоненты до сих пор оснащаются отдельными блоками питания. При инсталляции оборудования в местах, где розетки не установлены, приходится проводить дорогостоящие работы по прокладке электропроводки, а обеспечить питанием каждый отдельно взятый компонент в аварийных ситуациях можно только путем сравнительно высоких затрат. Технология передачи электроэнергии по локальной сети (Power-over-LAN) призвана содействовать преодолению подобных трудностей и позволяет осуществлять интегрированную передачу данных, речи и электрического тока через сеть. Концепция, стоящая за этим, достаточно проста: соединенные в сеть компоненты, например точки доступа беспроводных локальных сетей (Wireless Local Area Network, WLAN), камеры Web или коммутаторы, получают ток по стандартному кабелю Ethernet. Преимуществами такого подхода являются повышенная надежность подключенных компонентов, а также снижение затрат на эксплуатацию инфраструктуры. Наряду с применением на предприятии, возможности технологии можно использовать для обеспечения доступа в Internet в самолетах, поездах или в общественных местах («горячие точки») — в аэропортах, театрах или конференц-залах. Тем самым Power-over-LAN могла бы стать универсальным стандартом электропитания для мобильных пользователей.

СТАНДАРТ IEEE802.3AF

В 1999 г. в Институте инженеров по электротехнике и электронике (Institute of Electrical and Electronics Engineers, IEEE) была создана группа разработчиков, перед которой стояла задача стандартизации применения технологии электропитания по сетям Ethernet. Сегодня Power-over-Ethernet является самой распространенной спецификацией для передачи данных в сетях. Рабочая группа под названием 802.3af (питание DTE через MDI) была подчинена специальной группе IEEE 802.3, отвечавшей в свое время за утверждение спецификации Ethernet. Проект документа IEEE 802.3 содержит подробную информацию о разработке электропитающих компонентов Ethernet. Окончательная ратификация, правда, пока отсутствует.

Siemens, 3Com, Nortel, Avaya, Cisco, Alcatel и Mitel активно применяют Power-over-LAN и уже начали выпуск IP-телефонов с поддержкой этой технологии. Некоторые из устройств, где до сих пор используются нестандартные технологии, вскоре должны быть приведены в полное соответствие со стандартом 802.3af. Конфликты между компонентами на базе устаревших стандартов и 802.3аf-совместимыми IP-телефонами можно, таким образом, исключить. Информацию о совместимости устройств в случае смешанной эксплуатации можно получить у производителя.

В инфраструктуре локальной сети каждая из подключенных к сети систем снабжается электропитанием отдельно от остальных. Чем больше компонентов подключено к сети, тем выше будет стоимость дополнительной проводки. Более того, сетевые компоненты иной раз приходится размещать в местах, где поблизости нет ни одной розетки. Так, например, точки доступа беспроводной локальной сети часто располагаются на потолке, а камеры Web устанавливаются в большинстве случаев под специальными углами или на определенной высоте в стороне от розеток. Устройства считывания магнитных карт перед дверьми или въездом на какую-либо территорию также лишь в очень редких случаях находятся рядом с источниками питания.

Непрерывную работу оборудования обеспечивает источник бесперебойного питания (Uninterruptible Power Supply, UPS). До сих пор в подобных случаях каждый компонент обычно снабжался отдельным источником, а в качестве альтернативы инсталлировалась сеть переменного тока. Технология Power-over-LAN позволяет параллельно с сетью передачи данных сформировать топологию «точка — много точек» для подачи электрического тока. Эта конфигурация позволяет ограничиться единственной централизованной системой бесперебойного питания для всех подключенных к сети компонентов.

Технология электропитания по локальной сети позволяет одновременно передавать данные и ток, при этом целостность данных никоим образом не нарушается. Имеющиеся унаследованные системы, локально снабжаемые током компоненты Ethernet или сетевая проводка также не подвергаются опасности. Более того, для использования технологии Power-over-LAN изменение уже существующей кабельной инфраструктуры вовсе не обязательно. Все прежние компоненты Ethernet могут работать в сети наряду с системами, соответствующими новому стандарту Power-over-LAN. Это достигается благодаря интегрированному на каждом питающем порту механизму обнаружения компонентов с поддержкой Power-over-LAN, в функции которого входит однозначная классификация всех подключенных конечных устройств. Таким образом, ток получают только сетевые компоненты с аутентифицированной сигнатурой Power-over-LAN, а все остальные системы, соответственно, только данные.

Рисунок 1. Технология питания по локальной сети (Power-over-LAN) позволяет интегрировать передачу данных, речи и тока в сети Ethernet.
Нет необходимости в устройствах 1-4: 1-Отдельный ИБП, 2-Розетка, 3-Адаптер AC/DC/, 4-Электросеть;
5-Информационная розетка, 6-IP-телефон, 7-Интегрированный модуль, 8-Вспомогательное решение, 9-Коммутатор Ethernet

СМЕШАННАЯ ЭКСПЛУАТАЦИЯ КОМПОНЕНТОВ POWER-OVER-LAN

Номинальное напряжение подаваемого по сети постоянного тока достигает 48 В. Сила подаваемого на каждый узел сети тока ограничена величиной 350 мА и соответствует действующему стандарту безопасности и предъявляемым к проводке требованиям. Тем самым общая потребляемая мощность тока достигает приблизительно 13 Вт и может быть измерена на каждом узле сети. При этом в расчет уже принята имеющая место утечка тока в кабеле длиной до 100 м. Беспроводные же локальные вычислительные сети и камеры Web потребляют, как правило, от 3,5 до 9 Вт.

Стандарт 802.3af предусматривает установку двух типов оборудования подачи энергии (Power Sourcing Equipment, PSE): самостоятельных (End-Span) и вспомогательных (Mid-Span). Самостоятельными продуктами являются коммутаторами Ethernet с интегрированной технологией подачи питания через локальную сеть. В случае вспомогательных компонентов речь идет в основном о концентраторах Power-over-LAN с количеством портов от шести до 24. Они устанавливаются между коммутатором Ethernet и конечными устройствами: точками доступа WLAN или Bluetooth, телефонами для передачи голоса по IP (Voice over IP, VoIP) или камерами Web. Каждый канал передачи вспомогательного устройства обладает одним портом для входа данных и комбинированным выходом RJ-45 для данных и тока.

Вспомогательные продукты служат для расширения сети без замены имеющихся коммутаторов. Кроме того, с их помощью организуют сети с небольшой плотностью портов Power-over-LAN. Такие производители, как 3Com, Avaya, Nortel, Ericsson, Powerdsine, Siemens, Mitel, NED, Proxim, Symbol, Compaq и Intermec, уже сегодня предлагают подобные продукты. Типичный вспомогательный компонент занимает не более одной единицы высоты в шкафу шириной 19? и оснащен 24 каналами, а также опционально поддержкой SNMP. При дальнейшем расширении сетей при покупке нового коммутатора следует обращать внимание на то, чтобы он соответствовал стандарту технологии питания по локальной сети 802.3af.

КОМБИНИРОВАННАЯ ПЕРЕДАЧА ТОКА И ДАННЫХ

Основная проблема в процессе разработки технологии питания через локальную сеть заключалась в значении параметров для передачи по кабелям, на основании которых определяется допустимое количество звеньев передачи между коммутатором и трансивером физического уровня подключенного конечного устройства. Кроме того, многое зависит от длины кабеля, общего количества компонентов, а также от совокупности имеющихся электромагнитных помех и ослабления сигнала.

Ограничения со стороны параметров передачи сокращали возможности по интеграции во вспомогательные компоненты линейных трансформаторов или изолирующих конденсаторов между входными и выходными разъемами каждого отдельного канала. Четыре предназначенных для передачи провода должны быть, таким образом, непосредственно соединены друг с другом. Это означает, что вспомогательные устройства могут устанавливаться только при коммуникациях на основе 10/100BaseT на базе проводки Категории 5, т. е. проводки наиболее распространенного типа.

Вспомогательные компоненты для подачи тока используют провода 4 и 5, а также 7 и 8, т. е. обе свободные пары. Для этих же целей самостоятельные устройства используют пары 1-2 и 3-6. Поэтому важно, чтобы снабжаемые током компоненты не только обладали действительной сигнатурой Power-over-LAN, но и были в состоянии принимать ток по любой комбинации пар проводов.

В самостоятельных устройствах, которые в сетевой среде применяются вместе с четырехпарными кабелями, в инфраструктурах Gigabit Ethernet для подачи питания используются две пары проводов; ток при этом подается между обеими парами «невидимо». Передача данных и тока выполняется параллельно, что препятствует возникновению взаимных помех. Токовое соединение происходит между центральными отводами магнитных катушек соответствующих линейных трансформаторов, ответственных за прием и передачу.

ИНТЕЛЛЕКТУАЛЬНЫЙ ЗАЩИТНЫЙ МЕХАНИЗМ

Интегрированный в каждый порт PSE автоматический механизм обнаружения обеспечивает передачу тока только тогда, когда в сети распознается питаемое устройство. В итоге администраторы и пользователи автоматически защищены от потенциальных ошибок при подключении сетевых компонентов и могут гибко комбинировать их между собой. Основной составной частью этого защитного механизма является чувствительный омметр: он настраивается таким образом, чтобы излучались по меньшей мере два неотклоняющихся импульса с очень низкой нагрузкой. Причем они имеют разное напряжение, значение которого лежит между 2,8 и 10 В. Действительная сертификация устройств состоит из сопротивления величиной 25 кОм ?5% между двумя питающими парами проводов. Питаемый компонент сконструирован так, чтобы автоматически обходить это сопротивление, подключаемое параллельно к входу преобразователя постоянного тока, если напряжение входящего тока превышает 30 В.

КАК ЗАСТАВИТЬ ИМЕЮЩИЕСЯ КОММУТАТОРЫ ПОДДЕРЖИВАТЬ POWER-OVER-LAN

Уже размещенные в сети компоненты Ethernet сравнительно нетрудно преобразовать для работы в сети Power-over-LAN. Каждый из них нужно подключить так, чтобы он работал при входном токе с напряжением от 36 до 57 В. Устройство должно обладать сигнатурой Power-over-LAN, имеющей входное сопротивление величиной 25 кОм, а при продолжительной подаче тока не потреблять мощность более 12,95 Вт.

Как располагать розетки локальной сети

Монтаж разъемов RJ-45 на кабеле Path cord

Кабель Path cord — это небольшой отрезок кабеля «витая пара» длиной от 1 до 10 м, на обоих концах которого смонтирован разъем RJ-45. Этот кабель образует участок локальной сети от гнезда сетевого адаптера на компьютере до ближайшей сетевой розетки. Для изготовления одного провода Path cord вам потребуется, помимо отрезка кабеля, два защитных колпачка, два разъема RJ-45 и обжимной инструмент для этих разъемов.

Обжимной инструмент для разъемов RJ-45 несколько отличается от инструмента, используемого при прокладывании сетей 10Base2 (рис. 5.9).

Рис 5.9. Обжимной инструмент для разъемов RJ-45

Обжимной инструмент данного типа отличает, прежде всего, наличие специального выреза в форме разъема RJ-45 (в некоторых случаях рабочая часть инструмента имеет дополнительный вырез под разъем RJ-11, используемый в телефонии), помимо этого многие модели оснащены режущей кромкой для ровной обрезки кабеля «витая пара».

Защитные колпачки внешне напоминают небольшие полые изнутри чехлы, повторяющие своей формой очертания разъема RJ-45, выполнены они из мягкого пластика или резины различных цветов. Многообразие расцветок защитных колпачков имеет свой «философский смысл»: при подключении к концентратору нескольких кабелей они позволяют без труда определить, к какому именно компьютеру ведет тот или иной шнур. В этом случае достаточно лишь запомнить цвет, который вы заранее назначили для каждой из работающих в сети машин.
Защитные колпачки призваны предохранять место соединения кабеля «витая пара» с разъемом RJ-45 от изгибов и заломов. В принципе, ваша локальная сеть вполне сможет обойтись и без них: функциональные характеристики всей системы в целом от отсутствия защитных колпачков не изменятся. Существует два типа защитных колпачков: литые — они надеваются на кабель до монтажа разъема RJ-45 и позже сдвигаются по направлению к разъему до нужной позиции, и разборные — они состоят из двух половинок, оснащенных замком, и могут надеваться на. разъем уже после окончания его монтажа.

Разъемы RJ-45 представляют собой полый прозрачный пластиковый корпус с фиксирующим замком, внутри которого расположено восемь подвижных металлических контактов. В новом, необжатом разъеме контакты выходят за пределы корпуса, после обжима они вдавливаются внутрь, прорезая наружный изолирующий слой на проводниках, расположенных внутри кабеля «витая пара», и замыкаясь на проводящую жилу. Исходя из незначительных отличий в конструкции различают два типа разъемов RJ-45: с контактной вставкой и без таковой (разъем RJ-45 без контактной вставки показан на рис. 5.10). В дальнейшем мы будем рассматривать разъемы RJ-45 без контактной вставки.
Разъем с контактной вставкой несколько отличается по своему устройству от стандартного разъема RJ-45: он состоит из двух независимых элементов -вставки и собственно корпуса разъема (рис. 5.11, а). Последовательность монтажа таких разъемов иная по сравнению с обычными: сначала проводники кабеля «витая пара» до упора вставляются в контактную вставку, затем вставка заводится до щелчка в корпус разъема, после чего разъем обжимается.
Верхняя кромка подвижных контактов разъема RJ-45 — острая, она имеет, как правило, два или три зубца (рис. 5.11, б). При обжиме разъёма контакты утапливаются внутрь его корпуса, при этом верхняя кромка прорезает изолирующий слой проводника и впивается в проводящую жилу. Практика показывает, что контакты с тремя зубцами обеспечивают более высокую надежность соединения, но при этом двузубые контакты лучше режут изоляцию проводника. Обобщая можно сказать, что глобальных различий в качестве соединения при использовании этих двух типов разъемов нет, то есть можно смело покупать любой тип разъема RJ-45.

Рис. 5.10. Разъем RJ-45: 1 — контакты; 2— держатель кабеля; 3— замок разъема

Рис. 5.11. Разъем PJ-45 с контактной вставкой:
1— контактная вставка; 2— держатель контактной вставки; 3— замок разъема; 4— контакты

Последовательность монтажа разъема

Итак, для того чтобы смонтировать разъем RJ-45 на кабель «витая пара», проделайте следующие операции.

1. Наденьте на кабель «витая пара» защитный колпачок.
2. Удалите верхний защитный слой кабеля на расстояние 0,5 дюйма (12,5 мм). Как правило, обжимной инструмент имеет специальную режущую’кромку и ограничитель на это расстояние, позволяющий точно проделать указанную процедуру, не выверяя требуемый размер по линейке.
3. Аккуратно расплетите свитые пары проводников. Зачищать их изоляцию до проводящей жилы не требуется.
4. Расположите проводники витой пары в порядке, соответствующем выбранной вами схеме заделки кабеля. Всего для восьмижильного кабеля существует три возможные схемы заделки: EIA/TIA-568A, EIA/TIA-568В (рис. 5.12) и Cross-Over, которая предназначена для прямого соединения двух компьютеров без использования концентратора.

Рис. 5.12. Схемы заделки восьмижильного кабеля «витая пара»:
зб — зелено-белый проводник; з— зеленый проводник; об— оранжево-белый
проводник; о—оранжевый проводник; сб— сине-белый проводник;
с— синий проводник; кб— коричнево-белый проводник;
к— коричневый проводник

Указанные схемы в целом идентичны, однако следует понимать, что на обоих концах кабеля схема должна быть одинаковой, за исключением случая, когда посредством кабеля «витая пара» напрямую соединяется два компьютера (речь о таком соединении пойдет дальше). Выбор конкретного порядка следования проводников зависит от уже используемой в вашей локальной сети схемы заделки. Если вы создаете сеть заново, выберите любую из этих двух схем и в дальнейшем придерживайтесь именно ее.
5. В случае если вы используете четырехжильный кабель «витая пара», схема его заделки и расположение в разъеме будут несколько отличаться от описанного выше (рис. 5.13). Проводники располагаются в следующем порядке: оранжево-белый, оранжевый, сине-белый, синий, причем первые три подключаются к контактам разъема с 1 по 3, а последний — к контакту 6.

Рис. 5.13. Схема заделки четырехжильного кабеля «витая пара»

6. Расположив проводники соответствующим образом, возьмите в руки разъем RJ-45, переверните его контактами к себе, разместив тыльной стороной к кабелю — так, чтобы крепление замка оказалось на противоположной от кабеля стороне разъема, и до предела надвиньте его на выступающие из кабеля проводники (рис. 5.14).
Рис. 5.14. Расположение кабеля «витая пара» в разъеме перед обжимом
7. Вставьте разъем с кабелем в углубление, расположенное на рабочей поверхности обжимного инструмента, и сильным быстрым нажатием на
ручки обожмите кабель. При этом выступающие из корпуса разъема контакты и держатель кабеля должны полностью утопиться внутрь разъема. 8. Смонтируйте аналогичным образом все требуемые разъемы RJ-45.

Локальная сеть из розетки

Большинство домашних пользователей компьютера в какой-то момент вдруг выясняют, что в их квартире — в которой, казалось бы, проложены все мыслимые и немыслимые провода, — не хватает одного единственного, но очень важного проводочка — витой пары! Вроде всего один проводочек, а сколько крайне полезных функций он может выполнить: соединить в сеть все домашние компьютеры (а их с каждым годом становится все больше и больше, особенно учитывая тенденцию появления бюджетных субноутов), подключить все это безобразие к Интернету, передать поток IP-телевидения, соединить с современным мультимедийным плеером, открыть для всей сети NAS (сетевое устройство хранения данных), ну и так далее.

Вы можете возразить, что вообще-то для подобных вещей — сетевого выживания в условиях зловещей непрокладки витой пары — как раз и придумали технологию WiFi, позволяющую гонять туда-сюда данные вообще безо всяких проводов. Да, согласен, частично WiFi может помочь решить данные задачи. Однако это вовсе не панацея. Почему? Во-первых, далеко не во всех случаях WiFi сможет обеспечить нормальный уровень сигнала (владельцы квартир в старых домах с капитальными стенами наверняка горестно и согласно закивали головами — у них WiFi нередко не добирается из спальни до кухни). Во-вторых, WiFi пока еще слишком медленный по сравнению с обычной проводной 100-мегабиткой (эдак в 4-5 раз, что может быть весьма существенной проблемой, особенно при передаче потоков видео высокого качества). В-третьих, некоторые сетевые устройства просто не поддерживают WiFi как класс. В-четвертых, у WiFi значительно больше проблем с безопасностью по сравнению с проводной сетью. В-пятх, с WiFi не дружит мультикаст (по которому провайдеры транслируют IPTV ) — это просто не предусмотрено стандартами IEEE 802.11. То есть подключить ТВ-приставку через Wi — Fi не получится. (Правда, есть пропиетарные реализации, решающие данную проблему, но они редки, относительно недешевы (для этого нужна пара маршрутизаторов) и не совместимы друг с другом.) Ну и в-шестых, даже с точки зрения здоровья-экологии куда приятнее, когда сигнал весело бежит внутри проводов, не летая по комнате и не ударяясь об вашу голову — это тоже нужно учитывать.

"Ну, так и что?" — спросите вы. — "WiFi ты уже облажал, а где альтернатива? Что можно противопоставить проводного в отсутствие проводов, просим прощения за каламбур?"

Так вот, этот способ есть! Технология разработана достаточно давно, однако серийные устройства и различные решения появились относительно недавно и сейчас только набирают обороты. Между тем, технология и устройства — крайне интересные!

Кратко это все называется "домашняя сеть через электропроводку". Да-да, обычную электропроводку, которая, в отличие от витой пары, есть в любой комнате, квартире, даче, загородном доме, вилле, шато, дворце и боярских палатах. Схема работы устройств, представляющих данную технологию, предельно проста: воткнули устройство в роутер, в котором теплится Интернет или просто локальная сеть, включили его в розетку, затем в любую другую розетку квартиры (и даже дома) воткнули аналогичное устройство — и все: из его LAN-порта появится локальная сеть (с Интернетом).

Производители утверждают, что сеть через электророзетки может простираться аж на 300 метров и совершенно не зависит от толщины и количества перекрытий. (Но зато зависит от качества электропроводки и различных устройств, используемых в доме.) Такая сеть может простираться на несколько этажей, поэтому с ее помощью вы можете с легкостью решить проблему локальной сетизации вашего загородного дома, ну или создания сети с соседями сверху, снизу, слева и справа.

Впрочем, хватит уже беллетристики, давайте лучше посмотрим, как это все работает в реальности.

Подобные устройства — адаптеры для использования электрической сети в качестве части локальной — выпускает несколько производителей. Один из наиболее известных — фирма ZyXEL, которая предлагает целую серию гаджетов, работающих по технологии HomePlug AV: интернет-центр ADSL с адаптером HomePlug AV, интернет-центр Ethernet с адаптером HomePLug AV, powerline-адаптер HomePlug AV, powerline-адаптер HomePlug AV с 4-портовым коммутатором и сетевой медиаплеер с Ethernet и HomePlug AV.

Я для тестирования того, как это все работает взял комплект из двух powerline-адаптеров HomePlug AV, который называется PLA400 EE (x2).

В комплект PLA400 EE входят два адаптера с набором проводов (электрический кабель и Ethernet) и софт.


Комплект устройства

Один адаптер я подключил к основному роутеру и воткнул его в электрическую розетку, другой воткнул в розетку на другом конце квартиры (от роутера получилось две стены и примерно двенадцать метров по прямой) и к нему через Ethernet подключил ноутбук.

Что интересно, ноутбук в сети оказался сразу! Практически мгновенно! Без установки и настройки дополнительного софта и настройки адаптеров. То есть чистый plug and play — воткни и наслаждайся!

Софт, прилагаемый к адаптерам, нужен для настройки защищенного режима (чтобы соседи несанкционированно не подключились к вашей сети с помощью таких же адаптеров), а также для получения статистики по скорости приема/передачи. Зашита осуществляется следующим образом: на головном адаптере (воткнутом в роутер или главный компьютер) прописываете уникальные адреса всех адаптеров, с которыми разрешено работать, а также для каждого адаптера отдельно вводите общий ключ. После этого ни один посторонний адаптер не сможет присоединиться к вашей сети. Передаваемые через электросеть данные защищаются протоколом AES со 128-битным ключом.

Утилита Powerline

Теперь о скорости передачи данных. Разработчики заявляют, что через электросеть их адаптеры поддерживают скорость до 200 мегабит. Однако эта скорость зависит от довольно большого количества самых разнообразных причин: структуры электросети помещения, ее состояния, наличия высокочастотных помех (они больше всего негативно влияют на передачу), загрузки сети, вида подключения адаптера к розетке и так далее. Практика показала, что адаптер лучше всего включать в розетку напрямую — подключение через удлинитель, воткнутый в другой удлинитель, сразу существенно понизило скорость передачи. С увеличением расстояния скорость также падала: скорость передачи из двух соседних розеток практически была равна скорости самой 100-мегабитной сети, при передаче из соседней комнаты скорость падала где-то на один-два мегабайта в секунду.

Также на скорость передачи могут заметно влиять некоторые электроприборы: зарядные устройства мобильных телефонов (особенно почему-то Nokia, которые влияли очень заметно), фены, некоторые виды энергосберегающих ламп.

Я как следует потестировал реальную скорость передачи в различных условиях. Программное обеспечение адаптера в своей табличке показало обычно где-то 190 мегабит на прием и 150 мегабит на передачу, однако реальные данные перекачанных мегабайт, как и ожидалось, с этими цифрами коррелировали очень слабо.

Для наглядности я перекачивал немаленькие объемы однородных данных (видеоклипы, архивы) и замерял реальную скорость в мегабайтах (подчеркиваю) в секунду. Моя обычная локальная сеть с роутером ASUS WL-500W при перекачке с основного компьютера на ноутбук дает где-то 6 мегабайт в секунду. (Оно понятно, что для стомегабитной сети эта скорость должна быть примерно 8-10 мегабайт в секунду, но тут тоже влияют некоторые другие факторы.) При подключении адаптера в соседнюю розетку скорость была где-то 5 мегабайт в секунду. В соседней комнате — 3,5 мегабайта в секунду. В комнате через холл — примерно 2,5 мегабайта в секунду. Однако при подключении к самой дальней от роутера розетке скорость была 3,5 мегабайта в секунду, что, впрочем, вполне объяснимо — эта розетка, судя по схеме электропроводки, висела на одном и том же проводе, что и роутер.

Пара устройств

Резкое падение скорости передачи вызывалось не столько расстоянием, сколько методом подключения: если адаптер втыкался через всякие удлинители, особенно пару-тройку, тогда реальная скорость становилась менее мегабайта в секунду.

В общем, на мой взгляд, устройства весьма интересные. В условиях, когда не проложена витая пара, а WiFi по тем или иным причинам подключить нельзя — они просто незаменимы. Но и даже при существующей возможности подключить WiFi такие адаптеры могут быть как минимум хорошей альтернативой — скорость передачи через них явно выше, чем через существующие протоколы WiFi (802,11n я пока не рассматриваю — он еще не стандартизован). Да и стоимость их вполне разумная — порядка $170 за весь комплект из двух адаптеров ($85 — цена за один).

Ну и не стоит забывать, что с их помощью довольно просто можно подключить к одному роутеру с Интернетом такие устройства, как ресивер IPTV и игровую консоль. Тот же ресивер по WiFi подключить невозможно по определению, да и игровые консоли WiFi поддерживают далеко не все. А эти устройства нередко находятся довольно далеко от компьютера с роутером, что создает серьезные проблемы при подключении.
