Как подключить двойную розетку без заземления. Схема подключения двойной розетки с заземлением

Как подключить двойную розетку без заземления. Схема подключения двойной розетки с заземлением

Как подключить двойную розетку без заземления. Схема подключения двойной розетки с заземлением

При использовании маломощных устройств, типа ноутбука, светильника для их питания пригодится моноблок двойной розетки. Она вставляется в имеющийся подрозетник и подключается по старой схеме. В этом случае не нужно прокладывать новые кабели, сверлить в бетонной стене место рядом для другого подрозетника и крепить его.

Для демонтажа старой розетки снимается лицевая панель откручиванием двух винтов. Если после снятия отслужившей свой срок розетки остались провода достаточной длины (10-12 см), то они подключаются к контактам нового прибора. Для этого нужно ослабить зажимающие винты на клеммах, вставить туда оголенные концы фазы и нуля, каждый в свою нишу и плотно снова затянуть винты. Провод с заземлением подсоединяется к центральной клемме, на которой находятся скобы.

Важно! К какому контакту подключать фазу и нуль не принципиально. Главное – не к одному контакту, чтобы не произошло короткого замыкания.

После подключения проводов приступают к укладке суппорта в подрозетник. При этом нельзя допустить, чтобы под распорные лапки попала проводка. Их металл при затягивании винтов может повредить изоляцию. После установки в подрозетнике корпус розетки фиксируется распорными лапками и саморезами. Сверху монтируется декоративная накладка, которая при правильном монтаже подрозетника в стене или под гипсокартоном ложится четко на их поверхность вплотную и без зазора.

Подключение двойной розетки без заземления отличается только лишь тем, что третий провод «земля» отсутствует. В конструкции прибора не предусмотрен контакт для его использования. Такие розетки можно устанавливать в сухих помещениях. От них могут запитываться самые маломощные приборы, не требующие заземления.

Заметка! Современные вилки бытового оборудования не удобны для включения в сдвоенные евророзетки. Приходится их поворачивать. Поэтому, чтобы устранить этот дискомфорт можно воспользоваться двумя одинарными гнездами.

Как подключить двойную накладную розетку Viko. Выключатели и розетки Viko — монтаж кабеля

Viko или Vi-ko — бюджетное решение по многим вопросам электрики (выключатели, розетки, боксы, автоматы, светильники и т.д.). Производитель, если не ошибаюсь — турецкая компания Viko Elektrik .
Качество продукции можно назвать хорошим. Есть конечно и косяки, но в общих чертах всегда хорошие полимерные корпуса изделий и аккуратно собранная начинка.
В этой небольшой заметке речь пойдёт о специфических розетках и выключателях Viko с зажимным механизмом крепления кабеля. Короче говоря, если вы вдруг купили розетку, раскрутили корпус, а там внутри нет привычного винтового крепежа в контактах, то сразу впадать в панику не стоит. Это — зажимы.

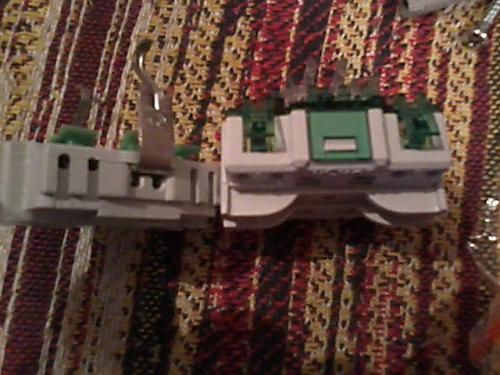

Раскурочиваем двойной блок Viko «розетка + выключатель»:

Как подключить двойную розетку без заземления. Схема подключения двойной розетки с заземлением

Как подключить двойную розетку без заземления. Схема подключения двойной розетки с заземлением 01

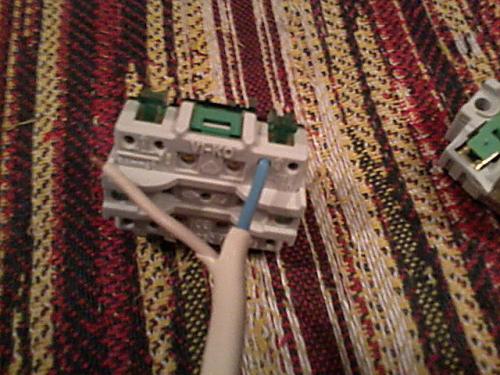

Переворачиваем и смотрим, куда же крепятся провода (кабели):

Как подключить двойную розетку без заземления. Схема подключения двойной розетки с заземлением 02

Как видно на фотографии, в розетке Viko на каждый контакт (фаза и ноль) предусмотрены два одинаковых отверстия. Вставлять кабель можно в любой. Они здесь — для удобства параллельных соединений.
Вверху у каждого контакта есть пластмассовая защёлка (на фото — зелёного цвета). Если на неё сильно нажать, то кабель освободится:

Как подключить двойную розетку без заземления. Схема подключения двойной розетки с заземлением 03

Это не «система нипель», как сначала показалось. Кабель очень хорошо удерживается в клеме, только при покупке интересуйтесь, на какое сечение рассчитана розетка или прикиньте по её мощности (например, розетка на 10А — 1-1.5мм кабель).

Как подключить двойную розетку без заземления. Схема подключения двойной розетки с заземлением 04

Как подключить двойную розетку и выключатель. Схемы подключения розетки и выключателя

Как подключить двойную розетку и выключатель. Схемы подключения розетки и выключателя

При подключении розетки и выключателя, достаточно рассмотреть схемы их подключения и все станет на свои места. Следует также рассмотреть схемы подключения розетки с одинарным, двойным и тройным выключателем.

Обычно, проблему человека, который хочет просто заменить блок выключатель – розетка составляет то, что он видит только пучок проводов, который не дает ему общей картины, а значит, мешает правильно сориентироваться. Еще может быть предыдущий монтаж выполнен с неправильной фазировкой, что тоже не добавляет ясности. Поэтому хватит слов, давайте разбираться.

Схема подключения розетки с одноклавишным выключателем

Выключатель отключен (на его вход через лампочку приходит ноль)

Выключатель включен (через него фаза поступает на лампочку)

Читайте так же:
Как подключить розетку для телефону

Как видим из схемы для подключения розетки с выключателем, нам требуется три провода: по одному приходит фаза, по-другому ноль, а по третьему через перемычку на вход выключателя фаза возвращается запитывая лампочку светильника.

Следует учесть, что первые три рисунка (верху) с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.

Тогда в коробке расключения розетки и выключателя мы видим три провода. Два, на которых ноль (один ноль мы получаем через подключённую лампу), а другой с фазой. Это при условии, подключенной исправной лампы.

При замене блока, мы можем (предварительно обесточив линию) просто повторить подключение (подкинув аналогичный блок или розетку с выключателем). Но, если такой возможности нет, нам нужно точно определить, где какой провод. Для этого обесточив линию, делаем косоплет.

Фото косоплета на три жилы.

Он поможет нам избежать замыкания проводов и даст возможность при необходимости разместить провода в нужной нам последовательности.

Затем включаем линию и индикатором находим фазу, через нее (фазу) контрольной лампочкой определяем прямой ноль (контрольная лампочка светится в полный накал), ноль и фаза подключаются к розетке, другой провод через выключатель (фаза перемычкой подается на вход выключателя) должен запитать лампу .

При прикосновению к нему (остававшийся провод) контрольная лампа светится в пол накала, а светильник слабо загорается (если подключена лампа накала) или загорается в полную мощность (современные лампы).

Определившись с проводами, обесточиваем линию и подключаем блок розетку-выключатель. Собрав, включаем и проверяем работоспособность.

Схема подключения розетки с одноклавишным выключателем с неправильной фазировкой

Неправильная фазировка легко определяется, тем, что индикатор покажет два провода с фазой. Все действия остаются прежними, что и описаны выше с той лишь разницей, что теперь прямая фаза находится (ищется) через ноль, и он же (ноль) через перемычку подается на вход выключателя.

Как подключить розетку без заземления

Розетки без заземления широко распространены в нашей стране, так как раньше даже и не думали (нормативные документы этого не требовали) в жилые дома заводить отдельный провод заземления. В этом случае вся проводка двухжильная, где одна жила — это L (фаза), а другая это — PEN (совмещенный нулевой и заземляющий проводники). Ниже хочу рассказать — как установить наружную розетку без заземления. Я их часто встречаю, так как они сегодня еще в ходу.

Когда нам нужно установить наружную розетку без заземления?
  1. Когда проводка к розетке идет снаружи, т.е. не спрятана в стену. Тут нет углубления под внутреннюю розетку и поэтому остается только ее монтаж на саму стену.
  2. Когда хотите установить новую дополнительную розетку в другом углу комнаты, но штрабить не хотите, да и нет для этого инструмента и желания. Тут провод пускаете по стене в кабель-канале от ближайшей розетки или распределительной коробки.
  3. Когда розетка монтируется в подвале, сарае, гараже, кладовой и т.д.

С этим разобрались. Идем дальше.

Как установить наружную розетку без заземления?

Сегодня будем устанавливать розетку фирмы «Schneider Electric». Вот она.

Перед установкой необходимо разобрать розетку, чтобы получить доступ к ее контактам и получить возможность закрепить ее на стене. Для этого откручиваем снаружи два болта, которые крепят корпус к основанию.

Вот что нас ждет внутри.

В розетке без заземления всего два контакта, к которым и крепим фазу (коричневая жила) и проводник PEN (голубая жила). Полярность тут не играет роли. Подключаемые провода заводятся в разъемы справа (это только для рассматриваемого случая, а так контакты в разных розетках могут находиться в разных местах) и затягиваются двумя болтами как на фото ниже.

Тут я подключаю провода на весу, т.е. когда розетка еще не закреплена на стене. Мне так удобнее. К установленной розетке провода уже сложнее подключить, так как нужно «изгибаться» и подстраиваться, чтобы жила попала точно в разъем. Далее крепим наружную розетку к стене. В моем случае поверхность не бетонная и я ее просто прикрутил к стене саморезами, но если стена бетонная, то сначала размечаете места крепления, сверлите отверстия и забиваете дюбеля (обычно 6х40 мм).

Читайте так же:
Как отличить мужские розетки виктории от женских

Должно получиться как-то так.

Теперь устанавливаем крышку на место.

Ага! Нам мешает подходящий провод. Чтобы он не мешал нужно в крышке вырезать для него проем. Это делается ножом или бокорезами в месте, где есть соответствующая разметка.

Крышку с вырезанным проемом для провода ставим на место, закручиваем два болта крепления, подаем на нее электричество и можно смело пользоваться.

Как видите монтаж наружной розетки без заземления очень простой.

Если в вашем доме есть заземление, то читайте: Как установить наружную розетку с заземлением?

Не забываем улыбаться:

Сколько нужно времени, чтобы вставить новую лампочку вместо перегоревшей в Государственной Думе?
Ответ: 5 месяцев и 10 минут.
— 1 месяц на принятие закона о смене лампочки,
— 1 месяц на одобрение этого закона Советом Федерации,
— 1 месяц на то, чтобы Президент его рассмотрел и наложил на него вето,
— 1 месяц уйдет на преодоление Государственной Думой Президентского вето,
— еще 1 месяц, чтобы Президент подписал закон и он вступил в силу,
— и 10 минут, чтобы электрик в крутил новую лампочку.

Розетка с заземлением.

Розетка с заземлением — это обычная розетка, к которой кроме других проводов подключен еще провод заземления. Как правильно подключить розетку с заземлением? Обычно, люди считают, что процесс подключения розетки с заземлением или ее замены является чем-то сверхъестественным и сложным, и очень мало кто решается проделать эту манипуляцию самостоятельно. Но если Вы хотя бы раз разбирали розетку, то наверняка, заметили, что кроме двух проводов имеется еще и третий – заземляющий.

Часто при установке розетки заземляющий провод просто игнорируют, что естественно – неправильно. Так какие же функции заземляющего провода? В этой статье мы объясним, как же правильно подключить розетку с заземлением.

Как выглядит розетка без заземления и с заземлением.

Как выглядит розетка с заземлением — внешний вид такого типа розеток легко различим благодаря наличию 3 контактов из металла. Для правильной установки розетки необходимо знать особенности ее конструкции. Также различают два типа конструкции розеток – это розетка наружная с заземлением и розетка внутренняя с заземлением.

Как выглядит розетка с заземлением

Розетки с внутренним размещением зачастую устанавливаются, когда есть скрытая электропроводка, например, в современных домах. В нынешнее время, рынок электротоваров изобилует разными типами розеток, поскольку раньше в жилых домах разных стран были свои стандарты.

розетка с заземлением белая

Особенностью конструкции розетки с заземлением является то, что при включении, сперва соприкасаются клеммы в схеме заземления, а потом контакты нулевого и фазного провода вилки входят в розетку. Эта особенность соблюдена в целях безопасности, в случае повреждения механизма, его корпус заземлится еще до того, как в него будет подано напряжение.

Розетка наружная с заземлением.

Розетка наружная с заземлением — это розетка, которая согласно технике безопасности, как и все все домашние электроприборы, должна быть заземлена. Также следует заземлить металлические элементы электроприборов и оборудования, на которое может быть подано напряжение при разрушении изоляции или коротком замыкании. Это значит, что к любой прибор должен быть соединен с заземляющим проводником, который в случае необходимости отведет напряжение на землю.

Розетка наружная с заземлением

При производственных работах, по помещению от контура заземления устанавливают прокладку типа металлической шины или кругляка, а уже от нее прокладывают заземляющий проводник меньшего сечения к металлическому корпусу электрооборудования. Чаще всего роль заземляющего проводника выполняет медная проволока.

Касательно квартир, то металлическая шина или кругляк могут быть проложены в каждом помещении, но в данном случае, надежность соперничает с эстетичностью, поэтому, и возникает потребность в розетках с заземлением.

Розетка наружная с заземлением

Для того чтобы быть точно уверенным, имеется ли заземление в электрощите, расположенном на лестничной площадке, Вам стоит обратиться к электрику, который обслуживает Ваш дом. Предположим, что это так.

Наилучшим вариантом считается наличие отдельной линии розеток в квартире, которая подключена к отдельному автоматическому выключателю на электрощите. Разумеется, в этом случае можно всего лишь проложить третий заземляющий провод от электрощита к каждой из розеток в Вашей квартире (имеется ввиду превращение двухпроводной электропроводки в трехпроводную). В случае ввода новой линии, нужно дополнять процесс установки розеток трехжильным кабелем, то есть: заземляющий провод, ноль и фаза.

Читайте так же:
Можно ли от розетки электроплиты подключить еще розетку

Розетка наружная с заземлением

Если же в Вашей квартире отсутствует отдельная линия розеток, Вам понадобится провести от электрощита заземляющий проводник к каждой розетке в квартире. Заземляющим проводником считается медный изолированный провод, с минимальным размером сечения 2,5 кв. миллиметров (ПУЭ 1.7.127).

Как подключить розетку с заземлением.

Как подключить розетку с заземлением — просто следуйте таким простым шагам:

  1. Выключить автомат в электрощитовой;
  2. Определить нулевой, фазный и заземляющий провода и запомнить их цвета;
  3. Развести и подготовить концы проводов, торчащих из розетки;
  4. Подключить ноль к левой клемме, фазу – к правой, а заземляющий – к нижней или центральной клемме;
  5. Если необходимо, заизолировать все контакты;
  6. Прикрутить крышку розетки.

Фазный и нулевой провода могут быть определены с помощью специального электрического щупа с неоновым индикатором. Маркировка проводов в квартире должна быть определена в соответствии с местом подключения провода заземления корпусу электрического щита.

Так в каких же случаях можно подключать заземление к розетке? Подключать заземление дома можно только в том случае, если оно действительно имеется.

У меня есть трехконтактная розетка, но к ней не подключен провод заземления. Это нормально?

Я снял пластины с розеток для окраски стен и заметил, что у некоторых из моих электрических коробок есть заземляющие провода, подключенные к розеткам, в то время как у других вообще нет зеленого провода. Это нормально?

Я знаю, что нейтральный провод подключен к земле в главной коробке. Я также понимаю необходимость заземления приборов в металлическом корпусе. Чего я не понимаю, так это того, почему должны быть два отдельных провода (белый и зеленый), которые соединяются с общим терминалом в главной коробке?

Чтобы ответить на ваш первый вопрос, нет, не разрешается иметь трехконтактную розетку без заземляющего провода. Смотрите некоторые другие вопросы, объясните, как вы должны исправить эту ситуацию. Я считаю, что короткий ответ заключается в том, что это должна быть розетка с двумя контактами (которую будет трудно найти, и которую можно будет использовать только в унаследованных ситуациях), или вы могли бы использовать GFCI с надписью «нет оборудования».

Если вы используете свою нейтраль в качестве заземления, то неисправность нейтрали (обрыв соединения нейтрали где-то в цепи) приведет к тому, что внешняя сторона каждого устройства на дальней стороне этой неисправности будет представлять опасность поражения электрическим током. Вы также подвержены риску поражения электрическим током, если когда-нибудь сформируете лучший путь к земле, чем нейтральный провод.

Заземляющий провод в электрической системе обеспечивает безопасный путь для прохождения токов повреждения. Это там, чтобы предотвратить поражение электрическим током.

Нет заземления

Допустим, у нас есть тостер.

Тостер

Внутри тостера находятся два проводника: черный незаземленный (горячий) проводник и белый заземленный (нейтральный) проводник.

Тостер с проводами

Для нагрева тостера ток протекает в нагревательный элемент через незаземленный (горячий) проводник, через нагревательный элемент, выходит из нагревательного элемента и обратно к источнику через заземленный (нейтральный) проводник.

Теперь предположим, что между незаземленным (горячим) проводником и металлическим каркасом тостера имеется короткое замыкание.

Тостер с коротким

Так как рама металлическая; и проводит электричество, теперь он электрифицирован.

Тостер с коротким электричеством

Если вы затем коснитесь тостера; и вы достаточно заземлены, ток будет течь через вас на землю. Это может привести к неприятному шоку или смерти.

Смерть

С заземлением

Теперь давайте посмотрим, что происходит, когда у нас есть тостер с заземляющим проводником, который должным образом связан с металлическими частями тостера, не несущими ток.

Тостер с тесьмой

Снова короткое замыкание в тостере.

Тостер с короткой и приклеенной землей

Однако, поскольку у нас есть заземляющий проводник, ток течет через тостер в заземляющий проводник и обратно к источнику.

Заземляющий провод в использовании

Это создает очень низкий путь сопротивления обратно к источнику, поэтому ток в цепи быстро увеличивается (I = E / R). Повышенный ток вызывает срабатывание защиты от перегрузки по току цепи и отключение выключателя.

Но нейтральный заземлен?

Заземленный (нейтральный) проводник действительно заземлен на служебном входе, однако после этой точки заземленный (нейтральный) проводник является проводником с током. Он используется для передачи тока обратно к источнику, и поэтому потенциально всегда течет по нему. Если этот проводник был подключен к нетоковедущим металлическим частям тостера, он позволял бы току протекать по металлическим частям тостера.

Читайте так же:
Как правильно сделать проводку розетки

Если произошел обрыв в нейтральном проводнике, далее вниз по цепи. Ток может течь через незаземленный (горячий) проводник в тостер, через нагревательный элемент, из нагревательного элемента и вниз по заземленному (нейтральному) проводнику, через металлические части тостера, через вас и в землю. Что может привести к шоку, травме и / или смерти.

ТЛ; др

Заземляющий проводник обеспечивает защиту от поражения током и всегда должен быть правильно подключен. Если нет доступного заземляющего проводника, устройство прерывания замыкания на землю (GFCI) может использоваться для обеспечения этой защиты (см. NEC 406.4 (D) (2) (b)). Этот проводник должен проводить ток только в случае неисправности.

Заземленный (нейтральный) проводник — это проводник с током, используемый для передачи тока обратно к источнику. Этот проводник проводит ток во время нормальной работы.

Принятый ответ гласит: «Не разрешается иметь трехконтактную розетку без заземляющего провода». Это неверно

406.4 (d) 2 (b)
Розетка (ы) незаземленного типа допускается заменять розеткой (розетками) типа прерывателя замыкания на землю. Эти сосуды должны иметь маркировку «Не заземлено». Заземляющий проводник оборудования не должен быть подключен от розетки типа прерывателя цепи замыкания на землю к любой розетке, питаемой от розетки прерывателя цепи замыкания на землю

406.4 (D) (2) (C)
Розетка (ы) незаземленного типа допускается заменять розеткой (розетками) заземляющего типа, если она питается от прерывателя цепи замыкания на землю. Розетки заземляющего типа, подаваемые через прерыватель цепи замыкания на землю, должны иметь маркировку «GFCI Protected» и «No Equipment Ground». Заземляющий проводник оборудования не должен быть подключен между розетками заземляющего типа.

Таким образом, допускается наличие трехконтактного приемника без заземления, при условии, что оно защищено от GFCI (либо GFCI, либо на стороне нагрузки GFCI) и имеет наклейку «Заземление без оборудования».

Также обратите внимание (вероятно, не относится к вам из-за того, насколько новый ваш дом): есть такие вещи, которые называются «самозаземляющимися розетками». Самозаземляющиеся розетки — это трехконтактные розетки, которые автоматически заземляются на металлическую коробку розетки, к которой они прикреплены, через крепежные винты на розетке в сборе или с помощью зеленого провода с косичкой от розетки, привинченной к металлической розетке. Они получают свое заземление через канал (металлический внешний экран, внутри которого были проложены провода), который проходит к главной электрической коробке, которая затем где-то заземляется.

Это не работает, если у вас есть проводка romex с тремя проводами (черный, белый, зеленый).

Установка розетки с заземлением

Подключение розетки с заземлением является обязательным условием безопасной эксплуатации мощных потребителей электроэнергии. На сегодняшний день такие устройства входят в состав любой домашней электропроводки и могут быть установлены самостоятельно. Именно поэтому при проведении ремонта в квартире важно знать, как подключить розетку с заземлением.

установка розетки с заземлением

Особенности конструкции

Розетка с заземляющим контактом представляет собой устройство, которое предназначено для штепсельного подключения потребителя электроэнергии к сети. При этом одновременно осуществляется соединение корпуса электроустановки с контуром заземления. Такой дополнительной функцией и обусловлена главная особенность конструкции розеток этого типа – наличие заземляющих контактов.

Необходимо отметить, что в различных странах используются разные конструкции данных электроизделий. В нашей стране наиболее распространенным является тип F, предусматривающий наличие специальных металлических скоб, расположенных в нижней и верхней части углубления, в которое вставляется вилка электроприбора.

двойная розетка с заземлением

Эти контакты размещаются таким образом, чтобы обеспечить их замыкание прежде силовых цепей. Такая конструкция позволяет достичь максимального уровня электробезопасности даже в случае пробоя изоляции на корпус. Актуально использовать эти виды разъёмов во влажных помещениях и вблизи непосредственного контакта с водой, например, в ванной комнате, туалете и кухне.

Излишне говорить, что розетки без заземления не способны обеспечить приемлемую защиту от поражения электрическим током.

Принцип действия защитного заземления

Чтобы правильно понять назначение и принцип действия розетки с заземлением следует подробнее рассмотреть схему ее схему подключения.

Читайте так же:
Интернет розетка шнайдер двойная

принцип работы заземления

Установка розеток с заземлением позволяет обеспечить соединение металлического корпуса электроустановки с заземляющим контуром. В нормальных условиях эксплуатации такое соединение никак не влияет на работу элементов электрической сети, ее эксплуатационные характеристики остаются такими же, как и при использовании розетки без заземления. Однако при повреждении изоляции заземление позволяет обеспечить отсутствие высокого потенциала на корпусе относительно земли. Также оно предотвращает накопление статического электричества. Достигается это благодаря наличию проводной связи с низким активным сопротивлением между металлическими деталями корпуса и землей. В этом случае при касании человека к заземленной электроустановке поражения электрическим током не произойдет, поскольку сопротивление кожи во много раз выше, чем сопротивление контура заземления.

Недостатки залемляющего контура

Несмотря на очевидные преимущества, которыми обладает розетка с заземлением, все же ее применение имеет определенные недостатки:

  1. Отсутствие контроля состояния изоляции и автоматического отключения питания в случае нарушения ее целостности. Этот недостаток в полной мере относится к электрическим сетям, использующим розетки без заземления.
  2. Протекание дифференциального тока (тока утечки) приводит к постепенному разрушению изоляции в точке ее повреждения. При использовании розетки без заземления, ни о каком токе утечки речь, как правило, не идет. Высокий потенциал сразу оказывается на корпусе.
  3. Дифференциальный ток способен привести к нагреву мест соединения заземляющих проводов и, как следствие, к повышению их сопротивления и даже возникновению пожаров.
  4. Относительно высокая цена. Единственное качество, в котором розетки без заземления оказываются в более выигрышном положении. Впрочем, разница в цене незначительная.

Все эти недостатки ясно свидетельствуют о том, что помимо розеток с заземляющими контактами в электропроводке современных квартир должны использоваться устройства, позволяющие обеспечить дополнительную безопасность потребителей. К таким устройствам относятся УЗО и дифференциальные автоматы, позволяющие мгновенно отключить участок электрической цепи, в котором ток утечки превышает допустимые значения.

Правила подключения

В настоящее время при строительстве жилья повсеместно применяется схема электрической проводки, предусматривающая использование трехпроводной электрической сети. Такая сеть использует помимо фазного и нулевого, еще и заземляющий провод.

заземляющие провода

Распространенной ошибкой, допускаемой при установке розеток с заземлением, является присоединение заземляющего контакта к нулевой клемме розетки.

Зануление является одним из технических средств обеспечения электробезопасности, принцип его работы состоит в том, чтобы при замыкании фазного провода на корпус обеспечить срабатывание автоматических выключателей. Однако в случае обрыва нулевого провода или ошибочной перемены мест фазы и нуля в распределительной коробке может возникнуть ситуация, когда на корпусе электроустановки окажется фазное напряжение.

Если для монтажа электропроводки в квартире был использован двухжильный провод и розетки без заземления, то для обеспечения безопасности, необходимо к каждой из них подвести заземляющий проводник или полностью перделать проводку на трехпроводную.

Поскольку это задание в большинстве случаев связано с масштабными ремонтными работами и часто невыполнимо, то целесообразно использовать заземление только для наиболее мощных потребителей, таких как электрические плиты, стиральные и посудомоечные машины, бойлеры, системы тёплого пола и т. д.

Все эти устройства нельзя подключать через розетки без заземления, они требуют прокладки отдельных линий, подключаемых напрямую к электрическому щитку. В многоквартирных домах заземляющий провод, как правило, присоединяется к корпусу распределительного щитка.

Наружная розетка с заземлением устанавливается так же, как и розетка без заземления. Главным отличием является то, что один из проводников трехпроводной линии (который окрашен в зеленый цвет с желтой полосой) подсоединяется к заземляющему контакту.

установка розеток с заземлением

Менять местами зелёный и синий провод категорически запрещено, так же как и дублировать подключение синего провода к земле.

Для контроля работы устройства можно использовать обыкновенный электрический тестер, который должен показывать напряжение 220 В между заземляющим и фазным проводниками. При замыкании этих проводников между собой должно сразу же сработать УЗО.

проверка розетки тестером

Таким образом, четко представляя себе, как подключить розетку с заземлением, вполне возможно самостоятельно установить эти важнейшие элементы домашней электрической проводки.
