Выключатель дублирующий – Проходной выключатель, как подключить проходной выключатель, схема подключения. Выключатель дублирующий

Выключатель дублирующий – Проходной выключатель, как подключить проходной выключатель, схема подключения. Выключатель дублирующий

Обычные электровыключатели, которые установлены у нас дома, готовы включать и отключать освещение из одного места.
Главное различие обычного выключателя, в каком происходит обычное прерывание электронной цепи, от прибора названием проходной выключатель, будет то, что в нём встроено три контакта и переключающий механизм меж ними.

Основным их превосходством считается вероятность подключения либо выключения осветительного прибора (либо группы осветительных приборов) из двух, трёх либо более точек. Нередко в народе их ещё именуют перекидной выключатель. Или проще—дублирующий выключатель. Двухклавишный проходной выключатель имеет внутри 6 контактов, и по собственной системы представляет из себя 2 независящие между собой одноклавишный проходной выключатель. Визуально обыденный выключатель и проходной не различить, но возможно. У проходного есть в наличии особый символ знакна любой из кнопок—в обыкновенном его нету.

Область применения перекидных (дублирующих) выключателей:




1. Лестницы — на них электровыключатели инсталлируются на первом и втором этаже. На одном этаже включили свет, поднялись по лестнице и отключили. В случае если Ваш дом 3-х либо четырех этажный, то Вам предоставляется возможность пользоваться такой схемой.

2. Спальни — один выключатель устанавливается у входа в комнату, а 2-ой и 3-ий по различные стороны постели. Зашли в комнату—включили свет, захотели прилечь на отдых—отключили. Для подключения освещения из трёх мест используется такая схема, с перекрестным выключателем.

3. Коридоры — предположим Вы сначала коридора включили свет, позже прошли по коридору и на другом конце отключили.

4. На территории личных зданий либо дач—для освещения дорожек.

Как верно подключить проходные электровыключатели для независящего управления освещением из 2-ух мест.

Давайте подробнее рассмотрим данную схему включения, состоящую из 2-ух проходных выключателей. Для неё понадобятся 2 переключателя (они и еще называются «проходные»), любой из которых имеет по 3 контакта и 2 положения переключения. Причём, режим переключения обязан быть «перекидного характера», другими словами — один контакт считается общим для 2-ух других. В одном положении он замкнут с одним из них, в другом же положении, конечно, с другим. Как следует, единая замкнутость всех трёх контактов полностью исключена.

Как заметно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), опосля коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта 1-го выключателя соединяются с 2-мя контактами второго выключателя (через коробку). Ну и с совместного контакта второго выключателя фаза подаётся на 2-ой контакт лампы.
Относительно самого монтажа этой схемы: ставятся на собственные установочные места проходные электровыключатели, от которых выводятся трехжильные кабеля. Устанавливаются осветительные приборы, что объединятся параллельно и от которых в конечном итоге выходит двужильный кабель.
Дальше, в более пригодном месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и комфортного места самого месторасположения данной коробки). В неё значит и вводится кабель от осветительных приборов, питания и самих проходных выключателей. В данной коробке делается соединение проводов между собой, как показано на схеме.

Как управлять освещением из 3-х мест

Схема включения проходного выключателя с управлением из 3-х мест мало чем выделяется от предшествующей (единый механизм работы схож). В ней добавлен ещё один проходной выключатель, который малость различается от прошлых. Как заметно из схемы, это спаренный выключатель. Другими словами, при нажатии одной кнопки, случается одновременное перекидывание 2-ух контактов электрически независящих между собой. Вприбавок, как вы должны были увидеть, с него выходит четырехжильный кабель.

Задачу независящего управления освещением из 2-ух мест возможно решить и еще используя особые импульсные реле и блоки для дистанционного управления освещением.

Читайте так же:
Выключатель т5 4м3 56

из двух, трех и более точек, фото, видео

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

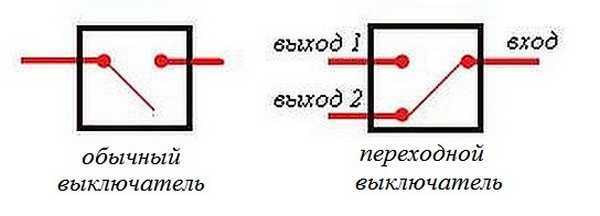

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Читайте так же:
Автоматический выключатель а3716 80а

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Как самому подключить люстру читайте тут.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

О правилах соединения проводов в распределительной коробке читайте тут.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Читайте так же:
Выключатель rebir ie 1206

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Подключение проходного выключателя

Подключение проходного выключателя актуально в том случае, если необходимо управлять одним источником света с двух-трех мест. Установка такого оборудования имеет свою специфику, разобраться с которой без соответствующих знаний и опыта достаточно сложно. К тому же, монтаж данного выключателя без элементарного электротехнического образования и понятия об устройстве бытовой электросети небезопасен.

Чтобы исключить все риски, доверьте выполнение этой задачи профессиональным электрикам строительной компании «НОВАЯ МОСКВА». Установку данного электротехнического оборудования рекомендуется заказывать в самом начале ремонта.

Установка проходного выключателя компанией «НОВАЯ МОСКВА»

Выключатель на стене

Электрики, работающие в штате компании, выполняют все поставленные задачи, строго придерживаясь техники безопасности и общепринятых норм и правил. При этом они готовы подключить проходные выключатели следующих типов:

  • двойной проходной выключатель — позволяет управлять источником света с двух мест;
  • тройной проходной выключатель — дает возможность включать и выключать один и тот же светотехнический прибор с трех мест.

Независимо от того, насколько сложная задача стоит перед нашими электриками, они выполнят ее на высоком уровне и без малейших нарушений техники безопасности.

Причины, по которым электромонтажные работы стоит доверять нам

Строительная компания «НОВАЯ МОСКВА» прикладывает максимум усилий, чтобы соответствовать статусу одного из ведущих подрядчиков Москвы. В числе особенностей, благодаря которым мы пользуемся популярностью среди заказчиков, стоит выделить:

  • профессиональный подход к решению задач различной сложности;
  • гарантию на любой тип услуг;
  • справедливую стоимость электромонтажных и других типов работ.

Чтобы воспользоваться нашими услугами, позвоните менеджеру компании по телефону +7(495)120-99-10 или закажите обратный звонок.

Хотите сделать надежный ремонт квартиры в Москве или Подмосковье?

Компания НОВАЯ МОСКВА — это профессиональный дизайн и ремонт квартир под ключ в Московском регионе. За 7 лет работы в жилых комплексах сдали более 700 объектов довольным заказчикам. Изучили все нюансы планировок помещения от крупнейших столичных девелоперов. У нас вы получите качественную отделку и отличный сервис по разумной цене с гарантией на все виды работ и материалы.

Работаем как в новостройках, так и во вторичном жилом фонде по договору на максимально выгодных для заказчиков условиях. До начала ремонта при необходимости подготовим дизайн-проект, сделаем расчет сметы бесплатно в течение одного-двух дней. А по окончании отделки займемся уборкой мусора.

7 главных преимуществ ремонта квартир от компании НОВАЯ МОСКВА

  • Лучшая цена за квадратный метр. Капитальный ремонт квартиры начинается от 5 500 руб, составление дизайн-проекта от 900 руб. При заказе дизайн-проекта и последующего ремонта компенсируем половину стоимости дизайна.
  • Строго фиксированная стоимость. После расчета сметы и заключения договора подряда между компанией и клиентом сумма за выполнение работ останется неизменной на протяжении всего срока действия договора. Работы в Москве и Московской области выполняются по единому прайсу: удаленность объекта не повлияет на стоимость его ремонта.
  • Поэтапная оплата. Нет необходимости платить за весь ремонт сразу. Для начала работ достаточно половины суммы первого этапа, после его завершения вносите остаток суммы и авансируете второй этап. И так до окончания четвертого этапа, который завершает ремонт.
  • Закупка, доставка, разгрузка черновых и чистовых материалов силами нашей компании. Вам не придется ездить по строительным магазинам и рынкам и отрываться от дел, чтобы принять на объекте заказ, докупать материалы, если чего-либо не хватит. Или самостоятельно делать замену поврежденных при транспортировке покрытий, санфаянса и др.
  • Отчетность по всем статьям. Всё, что происходит на вашем объекте: возведение и оштукатуривание перегородок, монтаж электрики и сантехники, подготовку поверхностей под чистовую отделку, поклейку обоев и покраску стен, устройство потолка вы будете видеть на видео и фото, которые в ваше отсутствие сделает производитель работ и пришлет в мессенджер. По завершении этапа лично проверите сделанную работу, и, если она вас устроит, подпишете акт приемки. Также мы предоставляем товарно-кассовые чеки по закупленным материалам.
  • Минимальные сроки выполнения ремонта. Работаем без выходных, праздников и перерывов, по 10 часов в день.
  • Работы различного уровня сложности. Реализуем самые разнообразные проекты, будь то типовой или авторский, требующий нестандартных подходов к исполнению. Делаем дизайнерские и обычные ремонты однокомнатных, двухкомнатных, трехкомнатных квартир, коттеджей и таунхаусов под любой бюджет.
Читайте так же:
Как заменить выключатель legrand

Еще причины заказать ремонт квартиры от компании НОВАЯ МОСКВА

Мы дорожим своей репутацией, постоянно совершенствуемся, используем передовые технологии и качественные материалы от ведущих европейских и отечественных производителей, чтобы предложить своим клиентам наилучшие условия по ремонту квартир под ключ в Москве. Подробно ознакомиться с нашими услугами можно в разделах на сайте.

В разделе ПОРТФОЛИО на фото представлены примеры готовых работ. Мы выложили их для того, чтобы вы предварительно оценили уровень мастерства наших специалистов, а возможно, почерпнули бы что-то интересное для оформления своей квартиры.

Надеемся, что отзывы наших клиентов, которые уже сделали ремонт, помогут принять окончательное решение обратиться в компанию НОВАЯ МОСКВА!

Подключение проходного выключателя

Иногда требуется управлять освещением с различных мест, точек. Например это может быть длинный коридор, где на входе и выходе устанавливаются выключатели, с помощью которых можно включать и выключать свет отдельно с каждого подключенного проходного выключателя, то есть при входе в коридор свет включается первым выключателем, а при выходе выключается вторым, или на оборот. Такую схему управления освещением также часто применяют на сходовых, когда нужно управлять освещением на каждом этаже отдельно, в спальнях часто устанавливают выключатели при входе, и возле кровати, чтоб можно было включить свет войдя в комнату, и выключить у кровати. Причем количество таких выключателей не ограничено.

primer-primeneniya-prohodnyih-vyiklyuchateley

На самом деле проходной выключатель — это не совсем выключатель, а переключатель. Если в обычном выключателе контакта два, и они просто замыкаются и размыкаются, то в проходном выключателе контакта три, и один контакт просто переключается между вторым и третьим. Есть еще и перекрестный переключатель, с четырьмя контактами. Перекрестный переключатель используют когда нужно подключить более двух выключателей, схему такого подключения мы также рассмотрим в этой статье.

chemyi-vyiklyuchateley

При подключении проходного выключателя стоит учитывать количество контактов, и закладывать не двухжильный кабель (как для обычного), а трёхжильный от выключателя до распределительной коробки, а в случае с перекрестным выключателем количество проводов в кабеле должно быть четыре. В остальном сам монтаж проходного выключателя практически ничем не отличается от монтажа обычного выключателя.

Подключить проходной выключатель очень просто, достаточно лишь знать схему. Для двух проходных выключателей эта схема выглядит так.

shema-podklyucheniya-dvuh-prohodnyih-vyiklyuchateley

А так выглядят выключатели в работе.

Читайте так же:
Модульные выключатели шнайдер электрик каталог

Когда требуется подключить более двух проходных выключателей, то в схему добавляется перекрестный выключатель, сама схема будет выглядеть так.

shema-podklyucheniya-treh-prohodnyih-vyiklyuchateley

Работа трех проходных выключателей.

Если же нужно организовать управление освещением от четырех и более выключателей, тогда в схему добавляется еще нужное количество перекрестных выключателей.

Следует также отметить, что перед тем как покупать проходные выключатели нужно уточнить у продавца входят ли такие выключатели в серию понравившихся Вам выключателей и розеток, чтоб не иметь в дальнейшем разные выключатели в одном доме. В нашем магазине можно купить проходные выключатели, с розетками и выключателями одной серии компании Viko. Серия Carmen имеет обтекаемую и мягкую форму и гармонично сочетается со всеми видами декора. Серия Karre для тех, кто предпочитает красоту четких линий. Серия Vera для наружного монтажа.

И если у Вас все еще остались какие-то вопросы по поводу выбора проходных выключателей, розеток и прочего, то Вы всегда можете связаться с нами через форму обратной связи, либо заказать обратный звонок , и наш консультант ответит на все Ваши вопросы.

На видео представлены замеры сечения жилы и сопротивления изоляции Кабеля ВВГнг-П 3х2,5

Схема подключения проходного выключателя

В данной статье представлена правильная схема подключения проходного выключателя. При определенных обстоятельствах преимущества использования проходных выключателей неоспоримы. Это и лестничные марши, и проходные большие помещения (склады, прихожие и т. п.) Принцип их использования очень прост. Один переключатель устанавливают в начале пути, он используется для включения освещения, а второй в конце, в том месте, где уже можно отключить освящение и наоборот. Кроме того, что это удобно, такая схема подключения проходного выключателя ещё и позволяет экономить электроэнергию.

Рассмотрим схему подключения проходного выключателя, которая состоит из двух выключателей. Для неё понадобится два переключателя ( «проходные»), имеющих два положения переключения и по три контакта. Режим переключения должен иметь «перекидной характер», то есть — один контакт должен быть общим для двух других. То есть, в одном положении он замыкается с одним, а в другом положении с другим. Таким образом, общая замкнутость всех этих трёх контактов полностью исключается.

Обе схемы подключения проходного выключателя состоят из самих проходных выключателей, соединительной коробки, осветительного прибора и соединительных проводов. На первой схеме, которая находится слева, изображена схема проходного выключателя управляющимся из двух разных мест.

Вы видите, что один провод (в данном случае нулевой) от источника электропитания идёт в соединительную коробку, а уже с неё на лампу. Второй (фазный провод), после распределительной коробки присоединяется к общему контакту одного из переключателей. Затем 2 переключаемых контакта одного выключателя (через коробку) соединяются с двумя переключаемыми контактами второго выключателя. И уже с общего контакта второго переключателя фаза уходит на второй контакт осветительного прибора.

Что касается схемы подключения проходного выключателя с возможностью управления из 3 мест, то она практически не отличается от предыдущей, за исключением того, что добавляется ещё один проходной выключатель, немного отличающийся от предыдущих. Из схемы видно, что это выключатель спаренный. Он имеет четыре контакта (два входа и два выхода). То есть, при нажатии одной клавиши, сразу же происходит перекидывание 2-х электрически независимых друг от друга контактов.

Обратите внимание на то, что количество мест управления светом не ограничивается на этом, а может достигать до шести и более. Достигается это аналогичным способом, то есть, первый и последний проходной переключатель используется одинарный (3 контакта), а между ними устанавливают двойные спаренные (4 контакта).
Для получения более подробной информации по теме: «схема подключения проходного выключателя»,вы сможете перейдя по ссылкам:
