Датчик движения инфракрасный (TDM-017834,220В)()

Датчик движения инфракрасный (TDM-017834,220В)(арт.50)

Пассивный инфракрасный датчик движения, совмещённый с датчиками света и звука.
• Предназначен для управления лампами, светильниками,прожекторами и другими устройствами с напряжением питания 220В.
• Конструкция и способ подключения датчика позволяет устанавливать его взамен стандартного настенного выключателя.
• Датчик продлевает срок службы ламп и снижает затраты на электроэнергию.
• Переключатель на передней панели позволяет быстро и удобно выбирать нужный режим: включить свет, выключить свет, включать
свет автоматически при появлении движения, включать свет автоматически при появлении движения или звука.
• Время отключения после прекращения движения или звука настраивается в пределах от 10 секунд до 8 минут.
• Расстояние срабатывания датчика движения регулируется от 4 до 9 метров.
• Угол зоны срабатывания 160 градусов.
• Наличие встроенного датчика освещенности с изменяемой чувствительностью позволяет автоматически включать свет всегда или только в тёмное время суток.
• Датчик рассчитан на использование внутри помещений.

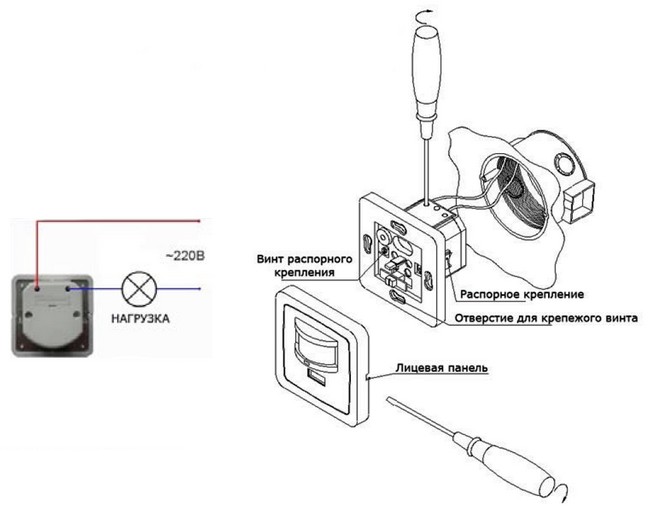

Установка и схема подключени я

Внимание!
Перед подачей напряжения обязательно проверьте правильность всех подключений и убедитесь в отсутствии замыканий. Короткое замыкание в цепи нагрузки датчика может вывести его из строя.

1. Выключите электропитание.
2. Снимите лицевую панель датчика движения, аккуратно поддев её плоской отверткой.
3. Подключите провода к датчику движения и зафиксируйте их, закрутив винты.
4. Поместите датчик движения в монтажную коробку (подрозетник)
и зафиксируйте его, закрутив винты распорных креплений.
5. Включите питание и настройте датчик (раздел «Настройка и эксплуатация»).
6. Установите лицевую панель на датчик движения.

Настройка и эксплуатация

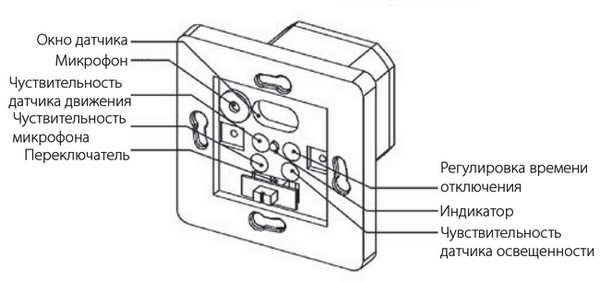

1. На передней панели датчика расположен переключатель режимов работы. Переключатель имеет четыре состояния и включает следующие режимы:
ON – свет включен.
OFF – свет выключен.
PIR – свет включается автоматически при появлении движения в зоне действия датчика.
PIR+MIC – свет включается автоматически при появлении движения или звука.
2. На корпусе устройства находится 4 регулятора, вращая которые, вы можете установить необходимые параметры.
TIME – время выключения после прекращения движения или звука (от 10 секунд до 8 минут).
LUX – порог срабатывания датчика освещенности (от 3 до 2000 Люкс).
SENS – чувствительность датчика движения (расстояние от 4 до 9 метров).
MIC – чувствительность микрофона (уровень звука от 30 до 90 дБ).
3. При первом включении проверьте работу датчика
3.1. Переведите переключатель в положение “ON”. Свет должен включиться.
3.2. Переведите переключатель в положение “OFF”. Свет должен погаснуть.
3.3. Установите регуляторы в следующие положения:
SENS – на максимум, по часовой стрелке (наибольшая дистанция обнаружения).
MIC – в среднее положение (около 60 дБ).
LUX – на максимум, по часовой стрелке (работа днем).
TIME – на минимум, против часовой стрелки (время выключения 5-30 сек).
3.4. Переведите переключатель в положение “PIR”. Через 30 секунд датчик должен войти в рабочий режим.
3.5. Проверьте срабатывание датчика на движение.
3.6. Проверьте работу датчика во всех режимах, перемещая переключатель режимов работы.
4. Убедившись в правильности работы датчика, установите требуемые Вам параметры.

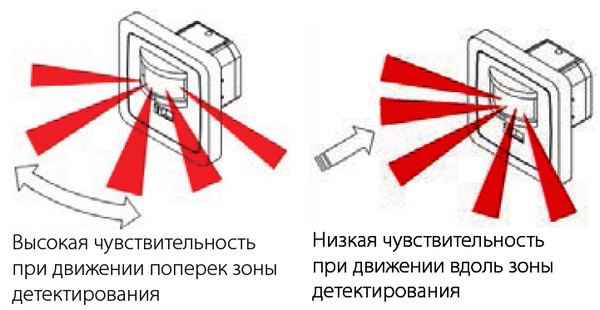

5. При эксплуатации датчика учитывайте, что особенностью работы всех пассивных инфракрасных (PIR) датчиков движения является зависимость чувствительности от направления движения в зоне детектирования.

Читайте так же:
Концевой выключатель с роликом вп15к21

Возможные проблемы и пути их ре шения

1. Подключенное к датчику устройство не работает
• Проверьте правильность подключения устройства и исправность нагрузки. Если на подключенном к датчику устройстве есть выключатель, включите его.
• Убедитесь, что напряжение питания подано и соответствует норме.
• Проверьте установку органов регулировки и для тестирования датчика установите их в положения, описанные в п.3 раздела «Настройка и эксплуатация».
2. Низкая чувствительность срабатывания
• Убедитесь, что датчик не закрыт посторонними предметами, затрудняющими прохождение
инфракрасных волн.
• Убедитесь, что датчик установлен на рекомендуемой высоте.
• Убедитесь, что движение происходит в зоне детектирования датчика.
• Обратите внимание на п.5 раздела «Настройка и эксплуатация».
3. Датчик не отключает подключенное устройство
• В зоне срабатывания датчика постоянно присутствует движение.
• Установлено большое время выключения. При установке минимального времени, отключение должно происходить не позднее, чем через 30 секунд после прекращения движения или звука.
4. Происходят ложные срабатывания датчика
• В зоне действия датчика находятся предметы, создающие перепады температуры (обогреватели, кондиционеры).
• Повышенный уровень шума в помещении.
• Свет, включаемый датчиком движения, засвечивает датчик освещенности.

Установка и подключение датчика движения

После рассмотрения основных видов датчиков движения и схем их подключения перейдем к вопросу установки и подключения датчика движения, который будет управлять освещением. Подключение и установку датчика движения начнем с определения схемы подключения датчика. В нашем случае за основу примем схему подключения датчика движения с выключателем, позволяющем принудительно включать освещение.

После определения схемы подключения необходимо выбрать тип датчика движения. Для примера возьмем инфракрасный датчик движения фирмы DUWI, который предназначен для наружной установки. Инфракрасные датчики движения достаточно хорошо подходят для бытового использования: они обладают достаточной чувствительностью сенсорного элемента и безвредны для животных.

Установку и подключение датчика движения разобьём на несколько этапов:
1. Выполняем разводку питающего кабеля до места подключения датчика. Подключение датчика движения можно выполнять в уже имеющуюся схему подключения светильника через выключатель (см. схему подключения). Для этого необходимо в распределительной коробке найти фазные проводники, идущие от выключателя к светильнику и из электрического щита к выключателю. Датчик движения включается параллельно с выключателем.
2. Перед подключением датчика движения необходимо отключить подачу напряжения на соответствующую линию, идущую к светильнику, отключив соответствующий автоматический выключатель.
3. Подготавливаем датчик движения: снимаем заднюю крышку с датчика движения, которая служит крепежной площадкой для установки датчика. Внутри корпуса датчика располагаются клеммные зажимы для подключения питающего кабеля.

Читайте так же:
Автоматический выключатель masterpact nt10h1

4. В задней крышке датчика движения вырезаем отверстие для питающего кабеля. Подвод питающего кабеля к клеммному зажиму внутри датчика движения лучше всего выполнять непосредственно через заднюю крышку. Такой способ подключения позволит скрыть ненужные провода. Для этого в задней крышке имеется монтажное отверстие, которое изначально не вырезается.

5. Закрепляем заднюю крышку датчика движения на стене. В месте установки датчика движения в стене делаем два отверстия. Стоит следить, чтобы при сверлении стены мы не попали в питающий кабель.

6. Подключаем датчик движения. Для этого снимаем изоляцию с питающих проводов и подключаем соответствующие жилы к клеммному зажиму датчика: фазный проводник (белый) – в клемму с маркировкой «L» (коричневый провод датчика движения); нулевой проводник (синий) – в клемму «N»; фазный проводник, идущий к светильнику (желто-зеленый) – в клемму «LS» (черный).

7. Закрепляем датчик движения на стене, установив корпус датчика на задней крышке, закрепленной на стене. Корпус фиксируем винтом в нижней части датчика.

После установки и подключения датчика движения необходимо проверить его работу, включив подачу напряжения в схему.

Как подключить инфракрасный датчик движения?

Весь технический прогресс направлен на то, чтобы сделать жизнь человека более комфортной. Датчики движения – не исключение. Реагируя на присутствие человека, эти небольшие приборы получили широкое распространение не так давно. Еще 5–10 лет назад такие специальные устройства использовались только для охраны крупных производственных объектов.

Сейчас же датчики используют в качестве функционального дополнения к общей сети электричества дома или квартиры. Такое решение позволяет отлично экономить электроэнергию, используя ее только при необходимости. С покупкой такого устройства особых проблем не возникает, но схема подключения инфракрасного датчика движения может загнать в тупик. Поэтому перед тем, как самостоятельно подключать датчик, стоит тщательно продумать все моменты.

Все, что нужно знать о датчике движения

Датчики движения реагируют на перемещение объектов, которые испускают тепло, что заметно в инфракрасном спектре. Радиус обнаружения в каждой модели разнится, так что этот момент нужно уточнить на этапе покупки. Основным компонентом любого датчика является фотоэлемент, который непосредственно обеспечивает распознавание тепла и движения, обнаруживая тепловые лучи.

Устройство состоит из:

  • пластикового корпуса
  • фотоэлемента, покрытого фокусирующей линзой
  • электронных элементов

Примечательно то, что при построении схемы подключения этого устройства необходимо учитывать окружающие объекты.

Чтобы распознавание движения не было затруднено, стоит помнить:

  • электроприборы излучают тепло
  • нельзя ставить датчик напротив источника света
  • магниты могут искажать работу устройств

Наиболее важной характеристикой любого датчика движения является угол обхвата. Соответственно, чем он больше, тем разнообразнее может быть схема подключения. От этого же напрямую зависит, сможет ли датчик покрыть весь объем помещения, где он размещен.

Схема подключения датчика движения

Первое, что стоит сделать перед тем, как подключать датчик, внимательно ознакомиться с инструкцией. Это обязательно по той причине, что по своей конструкции каждое устройство отличается, а значит, отдельные моменты подключения могут не совпадать. Стоит тщательно изучить схему расположения клеммных элементов, при этом имея четкое представление о функциях каждой клеммы.

Читайте так же:
Автоматические воздушные выключатели введение

Особое внимание стоит уделить соблюдению фазировки при подключении датчика движения.

Схема действий тут проста:

  • ознакомиться с расположением фазы, нуля и заземления (информация содержится в инструкции)
  • проверить то же самое в устанавливаемом помещении

Здесь следует быть максимально точным, ведь ошибка может привести к короткому замыканию и, как следствие, пожару.

Дальше – проще. Подключение датчика движения – действие само по себе несложное, в чем-то похожее на работу со стандартным выключателем. В обоих этих случаях схема подключения представляет собой разрыв электрической цепи, где устанавливаемое устройство смыкает или размыкает цепь. При необходимости постоянной работы источника света вне зависимости от движения, в состав схемы можно включить еще и стандартный выключатель, подсоединив его параллельно к самому датчику. В итоге получится, что:

  • когда свет выключен – контроль у датчика
  • когда включен – у выключателя

Несколько датчиков движения: схема подключения

Вследствие особенностей конкретного помещения, одного датчика может не хватить для покрытия всей площади. К примеру, изгибы или другие интерьерные элементы. В таком случае подключить сразу несколько датчиков – не проблема. Схема для подобных ситуаций предполагает параллельное друг к другу подключение устройств.

Расположение фазы с нулем оказывается отдельно и без всяких прерываний подается на каждое устройство, а лишь затем идет подсоединение к освещению. В тоге замыкание цепи происходит по срабатыванию одного из датчиков движения, а на источник света подается напряжение. Само собой, что подключать надо датчики так, чтобы каждый из них покрывал максимальную площадь и вместе они обеспечивали покрытие всего помещения. Стоит избегать слепых пятен, хотя бы в ключевых точках.

Также принцип работы такой схемы подключения заключается в системе по принципу параллельных выключателей. Это означает, что, пока один из датчиков улавливает движение и замыкает цепь, второй – бездействует. Но как только человек появляется в радиусе действия второго устройства, первое заканчивает свою работу. При этом освещение буде непрерывным, даже без мигания.

Обязательно стоит помнить, что:

  • устройство направлять фотоэлементом в сторону потенциального движения
  • нужно регулярно протирать датчик, так как грязь скажется на его работе
  • необходимо учитывать все объекты в радиусе действия

Если установка датчиков, их монтаж или выбор при покупке вызывают затруднения, обращайтесь в сервис Юду. Специалисты всегда охотно помогут, выполнят работу профессионально и недорого.

Установка датчика движения в цепь освещения. Выбор места для датчика

Если вас интересует вопрос, как подключить датчик движения правильно, то вы открыли нужную статью. Изучив изложенный ниже материал, вы поймёте, что подключение такового практически схоже с установкой обычного выключателя, а главным отличием между ними является непосредственно принцип работы – механический и автоматический.

Читайте так же:
Как подключить два выключателя с одной клавишей

Инфракрасный датчик движения - Фото 01

Инфракрасный датчик движения — Фото 01

Сразу несколько рекомендаций

В начале статьи хотелось бы дать вам несколько советов и рассказать, чего нужно избегать при подключении датчика движения:

  • Во-первых, любое препятствие в зоне видимости датчика может повлиять на ложное его срабатывание, что приведёт к ненужному включению освещения (речь идёт о деревьях, кустах и т. п.)
  • Правильной работе могут помешать любые источники тепла и электромагнитного излучения (не стоит устанавливать датчик напротив других приборов, излучающих свет)
  • Он работает под определённым углом и будет срабатывать лишь в том направлении, в котором установлен
  • Старайтесь следить за чистотой датчика движения, поскольку грязь на нём может привести к ухудшению качества работы или уменьшению радиуса
  • Датчик движения для освещения не предназначен для работы при больших нагрузках, поскольку средняя мощность такового обычно колеблется в пределах от 500 до 1000 Вт, поэтому подбирайте осветительные приборы по мощности

Схема подключения датчика движения - Фото 02

Схема подключения датчика движения — Фото 02

Подключение одного датчика движения в цепь

Для начала вы узнаете, как подключить один датчик движения в цепь. На нём есть три клеммных зажима. От одного зажима провод ведётся напрямую к фазе, другая клемма предназначена для нулевого провода, а третья – для подключения осветительного прибора. Как видите, схема подключения датчика движения достаточно проста.

Датчик движения - Фото 03

Датчик движения — Фото 03

Схема подключения датчика движения - Фото 04

Схема подключения датчика движения — Фото 04

Если вы хотели бы, чтобы освещение постоянно работало, даже когда отсутствует перемещение в зоне видимости, нужно параллельно подключить выключатель непосредственно к датчику движения. Для этого выключатель подключается от фазы к части провода, расположенного между датчиком движения и осветительным прибором. Когда выключатель разомкнут, то датчик движения будет работать, как того и требуется, но если замкнуть выключатель, то лампа будет работать в обход датчика. Всё достаточно просто.

Схема подключения датчика движения - Фото 05

Схема подключения датчика движения — Фото 05

Подключение нескольких датчиков в цепь

Теперь попытаемся объяснить, как подключить датчики движения, если их два или более. А требуется это в том случае, если радиус действия такого датчика слишком мал и его не хватает для охвата необходимой территории.

Подключение нескольких датчиков в цепь - Фото 06

Подключение нескольких датчиков в цепь — Фото 06

Схема подключения нескольких датчиков в цепь - Фото 07

Схема подключения нескольких датчиков в цепь — Фото 07

Нужно подбирать место для монтажа датчика таким образом, чтобы ему открывался наибольший угол обзора. Но в помещениях хаотичной планировки такое осуществить при помощи одного устройства практически невозможно. В таком случае датчики подключаются параллельно к одной фазе! Если подключить датчики к разным фазам, то будьте готовы к появлению короткого замыкания из-за межфазного подключения.

Место для монтажа

Даже если вы нашли схему датчика движения для освещения, выбрать наилучшее место для установки не так-то и просто. Вы должны учитывать сразу несколько факторов, влияющих на качество его работы. Так, не следует устанавливать его около отопительных систем, кондиционеров, источников электромагнитного излучения (микроволновая печь, радиоприёмники, телевизоры).

Читайте так же:
Выключатель с регулятором яркости ремонт

Расположение датчика движения - Фото 08

Расположение датчика движения — Фото 08

Перед тем, как выбирать место, нужно определиться, как именно датчик движения для освещения будет подключён к сети. Датчики движения работают либо от напряжения сети 220В, либо от батарейки. Более распространёнными являются датчики движения, работающие от центральной сети. Их можно подключить либо через коробку, либо при помощи проводов, идущих от люстры.

Второй вариант более приемлем ввиду того, что зачастую коробки спрятаны под обоями и даже если вы их найдёте, то без профессиональных навыков и знаний понять, какие именно провода вам нужны, очень сложно. Поэтому и подключать датчик движения советуем от проводов, идущих к люстре.

На практике

Допустим, вам требуется подключения датчика движения для освещения в ванной комнате. Наверняка у вас там один светильник и расположен он на стене. Датчик движения для освещения лучше всего размещать под ним.

С другой стороны, если датчик движения будет расположен на улице или в помещении, куда в дневное время суток попадает достаточно количества солнечного света, то нужно позаботиться о настройке датчика. На датчик есть несколько регуляторов, которыми могут быть настроены: время срабатывания, уровень освещенности, уровень шума и чувствительность (позволяет настроить радиус действия). Настройте датчик так, чтобы он не срабатывал при сильном освещении.

Датчик движения расположен рядом с источником освещения - Фото 09

Датчик движения расположен рядом с источником освещения — Фото 09

На практике подключение датчика движения следует начинать с его осмотра. На коробке (обычно под клеммами) находится схема подключения датчика движения. Клемм три и имеют они следующие обозначения: L, N и L со стрелочкой. Обычная L обозначает клемму, к которой подключается фаза. N – нулевой провод, а L со стрелочкой – провод для соединения с лампой.

Схема подключения датчика освещения через распределительную коробку - Фото 10

Схема подключения датчика освещения через распределительную коробку — Фото 10

Обратите внимание на провода, идущие из стены к люстре. Их два. Зачистите провода и подсоедините клеммную колодку из трёх штук. Схема датчика движения для освещения проста: через верхнюю клемму колодки люстры проведите фазу и замкните её на клемме датчика, обозначенной буквой L. Через среднюю клемму колодки люстры проведите нулевой провод и замкните его на клемме датчика с обозначением N.

Через среднюю клемму колодки люстры проходят ещё два провода. Один провод подключается к люстре, а другой – ко второй розетке. Фазовый провод от клеммы датчика идёт к другой клемме не напрямую, а через разомкнутое реле. Клемма с буквой L и стрелочкой на датчике движения соединяется с третьей клеммой колодки люстры. К нижней клемме колодки люстры подключают лампочку и дополнительную розетку. Реле будет срабатывать тогда, когда датчик движения зафиксирует какие-либо колебания. Как видите, подключение датчика движения для освещения несложное.
