Инструкция по подключению евророзетки с заземлением

Инструкция по подключению евророзетки с заземлением

Итак, чтобы Вы с виду могли увидеть разницу между европейским и советским вариантом исполнения корпуса, предоставляем данные фото:

Советский стандарт корпуса

Советский стандарт корпуса

Современный стандарт

Как Вы видите, евророзетка имеет по бокам медные клеммы, которые и являются заземлением. Преимущество такого варианта исполнения в том, что при подключении шнура от электроприбора, защитное заземление начинает работать до того, как подастся напряжение от сети 220 Вольт. Даже если техника неисправна и напряжение пробивает на металлическую облицовку, Вы будете защищены от поражения электрическим током.

Чтобы самостоятельно подключить евророзетку к электросети, необходимо выполнить следующие действия:

  1. Отключите электроэнергию на вводном щитке. Производить подключение под напряжением категорически запрещается!Отключение защитной автоматики

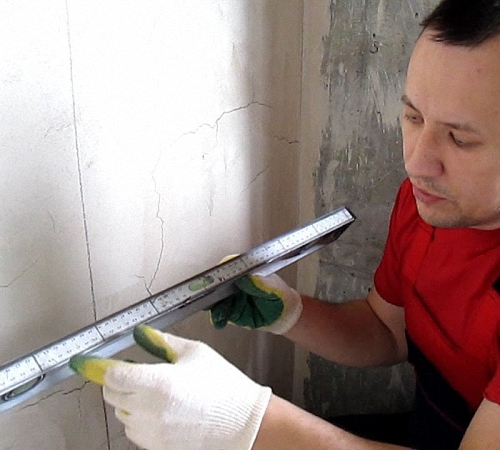

  2. Согласно схеме электропроводки нанесите разметку на стену в том месте, где будет размещена евро розетка. Следует отметить, что высота установки розеток не нормируется правилами ПУЭ и ГОСТ, поэтому Вы можете выбрать наиболее подходящее для своих условий расстояние от пола. Обычно для того, чтобы подключить резервную евророзетку принимают высоту от пола не менее 30 см.

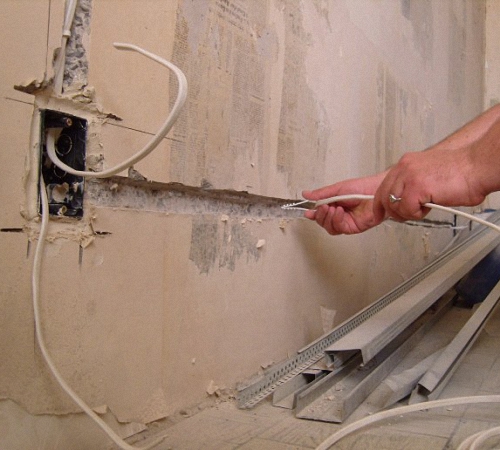

  3. Проштробите стену под установку корпуса (если его требуется установить внутрь стены). Если Вам нужно подключить накладную евророзетку, данный этап выполнять не нужно. О том, как правильно выполнить штробление стены под проводку, может прочитать в соответствующей статье.Штробление бетонной стены перфоратором
  4. Установите подрозетник и вмажьте его в стене (опять-таки, если корпус для скрытой установки). Если же Вы решили провести электропроводку открытым способом в деревянном доме, между розеткой и стеной нужно будет подложить изолирующий кусок асбеста.Итог

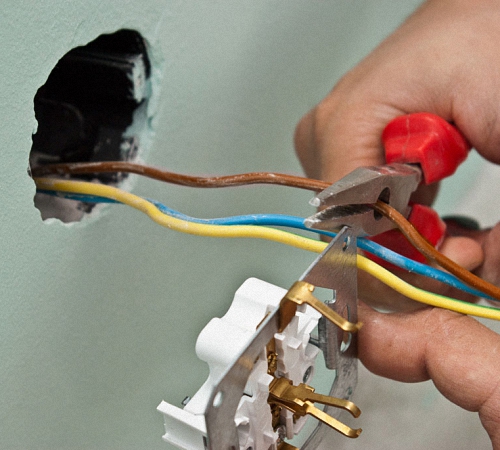

  5. Подключите провода к соответствующим клеммам. Обращаем Ваше внимание на то, что евророзетку нужно обязательно подключать с заземлением. Как правило, фазу подсоединяют справа, ноль – слева, а «землю» — по центру. Рекомендуем ознакомиться со схемой подключения, чтобы в дальнейшем сделать все правильно:Наглядная схема подключения

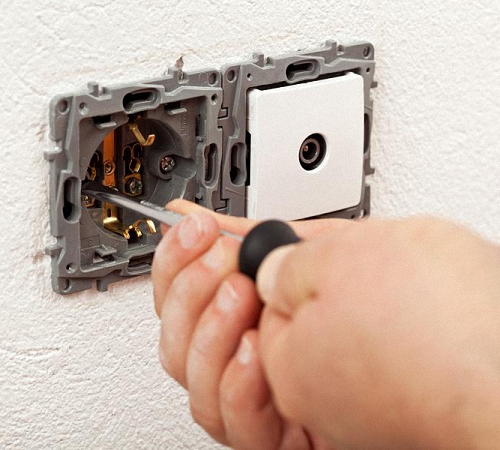

  6. Закрепите корпус в штробе. Для этого нужно вставить розетку в подрозетник и развести прижимные лапки по бокам (с помощью винтиков). Если евророзетка накладная, достаточно просто закрепить ее к стене саморзеами.Правильно закрепленный корпус
  7. Установите пластиковую крышку. Установка декоративной панели производится с помощью центрального винтика между гнездами для подключения электрической вилки.

Вот таким образом можно самому подключить евророзетку с заземлением и установить ее в стене из бетона, кирпича либо гипса. Если у Вас электропроводка без заземления либо возникли вопросы по подключению, возможно, Вы найдете ответ на них ниже.

Нестандартные ситуации

Итак, существует несколько ситуации, при которых возникают сложности с подключением евророзетки. Сейчас мы рассмотрим две наиболее актуальных на сегодняшний день.

Подключение без заземления

  1. Нет заземления проводки. Если Вы живете в старой хрущевке, в которой не предусмотрен защитный провод PE, можно подключить евророзетку двумя способами. Первый – просто заизолировать желто-зеленый провод и не подключать его к розетке. В этом случае у Вас просто не будет заземления в квартире и шанс поражения электрическим током, понятное дело, возрастет. Второй – сделать зануление электропроводки. Но такой вариант защиты крайне опасен и даже запрещается правилами ПУЭ. Рекомендуем все же останавливаться на первом варианте, только дополнительно установить УЗО в квартире.
  2. Нужно установить евророзетку на место советской. В этом случае монтаж облегчается, т.к. у Вас уже будет готова штроба (если место размещения старой розетки Вас устраивает). Все что нужно – демонтировать старый подрозетник и вставить новый, после чего закрепить европейскую модель розеточки.

На этом инструкция по установке и подключению евророзетки своими руками заканчивается. На видео примере, который мы предоставили, более подробно рассмотрены все этапы монтажа, поэтому обязательно ознакомьтесь с данной инструкцией!

Розетка с заземлением: процесс монтажа

Это очередная статья нашего сайта vse-elektrichestvo.ru. На сегодняшний день в частных домах или квартирах можно встретить проводку, которая состоит из трехжильных проводов. Поэтому проблему с заземлением можно быстро решить. Для этого вам нужна розетка с заземлением. Она отличается от обычных тем, что имеет заземляющий контакт.

Розетка с заземлением

Розетка с заземляющим контактом

Сейчас для многих остается вопросом, как подключить розетку с заземлением в домах, в которых установлена старая проводка. В этих домах проводка выполнена в виде двухпроводной линии. Поэтому задача для любого электрика значительно усложняется, но это действительно возможно. Такая проблема может вызвать ряд проблем. Иногда некоторые электрики просто добавляют еще одну жилу, которая будет заземляющей. Эту жилу необходимо будет провести от квартирного щитка до электрической розетки с заземлением.

Особенности приборов с заземлением

Розетка с дополнительной функцией заземления имеет ряд особенностей. Основная заключается в том, что первыми в работу вступают именно заземляющие контакты, а затем токопроводящие элементы. Внешне наружная розетка с заземлением отличается от обычной тем, что в ее конструкции присутствует контакт заземления.

Читайте так же:
Домашняя сеть ethernet розетки

Накладная розетка с заземлением

Розетка с заземлением для открытой проводки от обычного прибора отличается тем, что первыми начинают работу заземляющие контакты

Накладная розетка с заземлением предназначается для открытой проводки. Поэтому, если в вашем доме присутствует открытая проводка, тогда этот вариант подойдет лучше всего.

Специфика монтажа розетки с заземлением

Если вы проживаете в новом доме, где установлена трехжильная проводка, тогда проблем с монтажом у вас не возникнет. Если в вашем доме нет заземления, тогда потребуется дополнительно тянуть заземляющую шину к своему прибору.

Варианты проводки заземления к розетке

  1. Провода заземляющей шины из квартиры можно вывести к заземленному распределительному щитку, который находится в подъезде. Для подключения заземляющего контакта следует использовать витую медную проволоку.
  2. Вместо заземления можно выполнить зануление. В этом случае заземляющий контакт присоединяют к нулевому проводу. Многие электрики считают, что этот способ наиболее оптимальный.

Отличие обычной розетки от розетки с заземлением

Чем отличается обычная розетка от розетки с заземлением

Если вопрос о том, как сделать заземление в розетке возник у владельцев квартир, в которых стоят распределительные коробки, тогда подключение можно выполнить напрямую к ним или к щитку. Ноль и фаза должны заводиться на устройство защитного подключения. С выхода УЗО все провода будут разводиться по распределительным коробкам и по местам установки внутренней розетки с заземлением.

Надежное подключение проводов

Провода нужно заводить в специальные клеммы, которые в дальнейшем зажимаются болтами. Они будут держаться хорошо, но примерно раз в год потребуется их подтягивать. Чтобы обеспечить наибольшую площадь соприкосновения токопроводящих контактов и обеспечить надежное крепление, вам следует согнуть зачищенные провода в кольца и завести их под нижние части болтов.

Монтаж встраиваемой розетки с заземлением

Она имеет сложное подключение и поэтому перед началом монтажа прочтите как подключить розетку самому. Монтаж розетки с заземлением предполагает в себе выполнение определенных действий. Перед ее установкой вам в первую очередь необходимо выполнить следующие подготовительные работы:

  • зачистите провода, которые подводят электропитание к розетке;
  • удалите декоративную крышку;
  • ослабьте крепежные болты, которые располагаются на клемме. Впоследствии именно к ним будут подключаться провода электропитания.

Зачистка концов кабеля

Концы кабеля нужно подготовить перед выполнением подключения

Затем вам необходимо будет выполнить следующие работы:

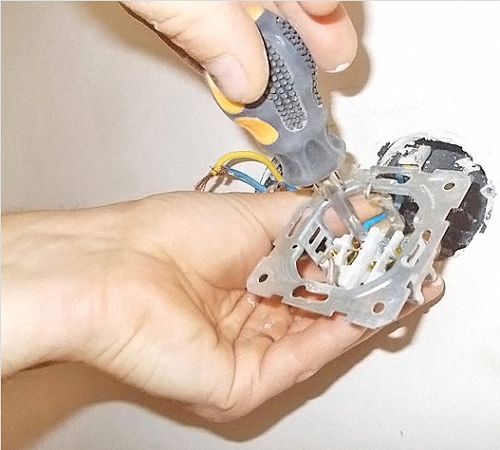

  1. Концы проводов, которые выводятся из пластмассовой коробки нужно подвести к контактам. Теперь необходимо эти провода установить в специальные клеммы. «Нулевой» провод вы сможете подключить непосредственно без учета его функционального назначения. При необходимости фазный и нулевой провод можно менять местами. Заземляющий провод в свою очередь должен подключаться к клемме, которая имеет специальное обозначение. Обычно она представляет символ заземления.
  2. После выполнения этих действий необходимо закрепить корпус устройства. Обычно его крепят при помощи саморезов. Все провода необходимо будет аккуратно заправить в ее корпус.
  3. Устройства старого образца имеет специальные лапки. Они позволяют надежно зафиксировать корпус при помощи затягивания винтов.
  4. После того как вы закончите установку своего устройства вам потребуется проверить его на затяжку болтов. Теперь можно установить декоративную крышку.

Важно знать! Провода, которые питают нейтраль и фазу нельзя подключать к одной проводящей ток пластине. В ином случае возникнет короткое замыкание, которое вызовет повреждение проводки.

Всепогодные уличные розетки также должны иметь заземляющие контакты. Перед тем как сделать заземление розетки в доме нужно отключить подачу электричества. Для этого можно выключить соответствующий автомат, а если его нет, тогда просто выкрутить пробки. Блок розеток с заземлением подключают также.

Заземляющая розетка для открытой проводки

После приобретения этой розетки вы заметите, что у нее есть задняя накладная крышка с отверстиями. Она предназначена для крепления розетки к стене. Сначала нужно снять крышку и прислонить к ее стене. После этого сделайте отверстия и закрепите панель с помощью дюбелей. После этого подключите все провода и закройте и поставьте на место декоративную крышку.

Заземляющая розетка для ванной

Розетка с заземлением ip55

Для ванной комнаты вам потребуется специальная розетка с заземлением ip55. Она имеет защитную крышку, которая защитит от воздействия влаги.

Проверка работы заземления в розетке

Если вы надежно прикрепили свою розетку к стене, то это совершенно не означает, что прибор работает работает правильно. При выполнении зануления многие люди путают нулевой проводник с фазой и подключают заземление к нему. Чтобы этого не случилось тщательно проверьте правильность подключения.

Важно знать! В процессе проверки заземления в розетке нельзя касаться металлических деталей.

Подключение заземления к розетке

Схема правильного подключения приборов с заземлением

Читайте так же:
Как правильно подключить розетку дома

Полноценно проверить работоспособность заземления можно только с помощью специальных приборов. Для проверки, вам потребуется обратиться к электрикам. Измерения вольтметром между фазой и нейтральным проводником должны показывать 220 Вольт.

Популярные производители

Сейчас многие современные производители выпускают розетки с заземлением. К популярным фирмам можно отнести:

  1. Makel.
  2. Lagrand.
  3. Schneider Elektric.
  4. ABB.

Эти производители выпускают качественные розетки. Также над их созданием трудятся дизайнеры. Поэтому двойная розетка с заземлением отлично впишется практически в любой интерьер.

Видео-урок

Как видите справиться с процессом установки розетки с защитной заземляющей функцией может, даже начинающий электрик. Однако, при выполнении подобных работ следует соблюдать правила электробезопасности. При отсутствии знаний по электромонтажу эту работу лучше доверить профессионалам.

Электрооборудование, свет, освещение

Розетки с заземлением незаменимы в любом доме, так как с их помощью осуществляется подача тока для работы практически всех электроприборов. Данный тип розеток имеет свои особенности и технологию подключения. О том как установить розетку с заземлением своими руками рассмотрим далее.

Оглавление:

Розетка с заземлением — функциональные особенности

Устанавливая розетку с заземлением, вместо обычной, обеспечивается более высокий уровень безопасности человека, который ее использует.

Каждый электрический прибор имеет корпус, который изолирует попадание тока во внешнюю среду, таким образом, риск поражения электротоком человека, в процессе его контактирования с электроприбором, значительно снижается.

Если же прибор имеет какие-то неисправности или повреждение изоляции, то происходит появление электронапряжения, которое представляет угрозу для жизни человека. Для того, чтобы предотвратить попадание электрического тока к человеку и существует заземление.

Каждый дом отличается наличием заземляющего контура. Заземление осуществляется для всех трубопроводных систем и распределительных электрощитов. Здание или квартира наполняется электричеством с помощью трехжильного кабеля, в котором находятся фазный, нулевой и заземляющий провода. Чаще всего фазный провод окрашивается в белые или коричневые цвета, нулевой — синим либо черным, а заземление желто-зеленым.

Для определения заземляющего провода достаточно посмотреть где он крепится и куда направляется. Он должен быть подсоединен к заземляющему контуру.

Главной отличительной характеристикой розетки с заземлением является ее конструктивное строение. У розетки с заземлением присутствует дополнительный контакт, представляющий собой металлическую пластину. Для установки розеток с заземлением требуется современная электропроводка, так как в устаревших ее вариантах, присутствует двухжильный провод подачи электричества к зданию, в нем отсутствует кабель заземления, поэтому подключение такой розетки не представляется возможным.

Розетки с заземлением имею внутреннее размещение, их фазные и нулевые провода заглублены в специальных отверстиях. А клемма для заземления имеет вид специального пружинящего контакта. Именно с помощью клеммы для заземления вилка любого электроприбора надежно фиксируется в розетке.

Существует еще один вариант розетки с заземлением, который подразумевает наличие клавишного зажима, с помощью которого соединение становится более быстрым и надежным.

Современные электрические приборы в инструкции по эксплуатации имеют четкое правило, которое гласит о том, что они должны быть подключены исключительно под розетку с заземлением, в таком случае, гарантийные обязательства по их ремонту будут проводиться.

Розетка с заземлением фото и характеристика

Для того, чтобы правильно подключить розетку с заземлением, следует прежде всего изучить ее конструктивные характеристики. По внешнему виду они отличаются от обычной розетки, наличием металлической пластины. В соотношении с внешним видом розетки для заземления бывают:

  • с внутренним размещением;
  • с наружным размещением.

Первый вариант используется в зданиях с наличием современной скрытой электрической проводки. Существует огромное количество розеток такого плана, отличающихся по внешнему виду, технических характеристиках, размеру и цвету.

Розетка с заземлением имеет такую конструкцию, что при включении электрического прибора, сначала происходит прикасание клемм заземления, а уже после — нулевого и фазного проводов. Таким образом, обеспечивается безопасность эксплуатации электрического оборудования.

В соотношении с правилами безопасности, каждый из электрических приборов, находящийся в доме, следует заземлить. Заземлению подлежат стальные части разнообразных приборов, которые подвержены подачи напряжения во время короткого замыкания, разрушения изоляции или других неисправностей, поэтому для каждого бытового прибора существует индивидуальный проводник заземления, который является неким отводом напряжения.

Во многих квартирах или частных домах заземление имеет форму контурного основания, которое располагается по всей площади комнаты. В качестве проводника используется шина, кругляк или металл. От проводника прокладывается медный кабель, выполняющий роль заземляющего проводника.

Читайте так же:
Как рассадить клубнику розетками

Но, проще всего провести установку розетки с заземлением, нежели портить внешний вид помещения стальной шиной или кругляком.

Для обнаружения наличия заземления в доме, следует вызвать электрика, который поможет это сделать. Если заземление отсутствует, достаточно провести работы по укладке третьего заземляющего провода. Если производится укладка третьего провода, то лучше использовать трехжильный кабель.

Если в квартире отсутствует отдельная линия розеток, то укладку провода следует проводить к каждой из розеток индивидуально. В качестве заземляющего проводника используется медный кабель, с наличием изоляции и сечением 25 миллиметров квадратных.

Особенности подключения розетки с заземлением в частном доме или квартире

Перед проведением работ по монтажу розетки с заземлением, следует провести подготовку проводов, которые будут к ней подсоединяться. В новостройках, в гнезде должны присутствовать три провода, каждый из которых имеет индивидуальное назначение и собственную окраску.

Учтите, что все работы про установке любых розеток проводятся при выключенном электроснабжении. Далее следует процесс определения каждого из проводов — фазного, нулевого, заземления.

Чтобы проверить фазный и нулевой провода необходимо использование нулевого щупа, с индикатором на основе неона. Проведение маркировки осуществляется путем определения места подключения заземления и корпуса электрощитовго устройства.

В процессе проведения монтажных работ правая клемма соединяется с фазным проводом, а левая — с нулевым. Для подключения заземления используют нижнюю и центральную клемму.

Как подключить розетку с заземлением: рекомендации

Возможен вариант подключения розетки с заземлением через ноль в системе с двухжильным проводом. В таком случае, заземление является рабочим нулем, переключенным на контакт, обеспечивающим защиту от перенапряжения. Данный тип подключения — недопустим, так как нарушает правила установки розеток с заземлением.

Некоторые вводные участки квартиры оснащаются применением двухполюсных автоматов, пакетника или других приборов, которые коммутируют фазу и ноль. В случае применения нулевого кабеля в качестве защиты, коммутация является запрещенной.

Проводник, отличающийся наличием коммуникационного аппарата, не используется в качестве защиты. Данная розетка, имеющая заземление, представляет опасность для здоровья людей, которые ее используют.

Например, если происходит повреждение нулевых проводников, электроприбор, который включается в розетку сгорает из-за переизбытка напряжения. Кроме того, электрический приемник, в процессе неисправности нулевых проводов, не имеет тока.

Провода такой розетки не имеют определенной окраски, и при перемене фазного и нулевого провода, напряжение проходит на электрические приборы.

При отсутствии заземления в помещении с трехжильным проводом, третья жила, обеспечивающая заземление изолируется и не подключается к розетке.

Установка розетки с заземлением: разновидности розеток

В соотношении с количеством гнезд для установки электроприборов розетки с заземлением бывают:

  • одинарными;
  • двойными.

Первый вариант подразумевает наличие одного гнезда для установки электроприбора. Розетка двойная с заземлением имеет место для подключения двух устройств, такой тип розеток, чаще всего устанавливается на кухне.

В соотношении со способом монтажа и внешним видом, розетки с заземлением бывают:

  • наружными;
  • накладными;
  • скрытыми.

Розетка наружная с заземлением отличается установкой в местах отсутствия скрытой электропроводки. Она состоит из основания, механизма и корпуса. Среди преимуществ такого типа розеток отличают простоту их установки. Розетка накладная с заземлением имеет больше недостатков, чем достоинств. Прежде всего это неэстетичность внешнего вида розетки, кроме того, она выступает за пределы стены, и при наличии маленьких детей, существует риск ее поломки. Такие розетки отличаются неустойчивостью перед влагой и пылью.

Розетка скрытая с заземлением отличается более привлекательным внешним видом, устойчивостью перед механическими воздействиями, но в то же время требует дополнительных усилий для ее монтажа.

Розетка с заземлением со шторками имеют защитные шторки, закрывающие входные гнезда. Таким образом обеспечивается электрическая безопасность. Такие розетки еще называются розетками с защитой. Открытие шторок осуществляется только тогда, когда корпус вилки подключен одновременно двум из тонковедущих частей. Установка таких розеток актуальна в детских комнатах.

Розетка с заземлением и крышкой отличается дополнительной защитой в виде крышки, которая открывается при необходимости включения любого из приборов в розетку.

Заземление розетки схема и технология подключения

Монтаж розетки в новостройке довольно простая процедура, так как такие электропроводки оборудованы трехжильным кабелем. Однако, большинство городских квартир отличаются наличием двухжильных проводов для подачи электричества, в таких случаях, установка розетки с заземлением требует особых навыков и усилий, связанных с обеспечением передачи заземления на поверхность прибора.

Различают две основных схемы для установки розетки с заземлением:

1. Укладка шин к устройству распределительного щитка, который располагается на распределительном щите, для подключения контактов рекомендуется использование витой медной проволоки.

Читайте так же:
Двойная розетка под телевизор

2. Заземление заменяют занулением, которое подсоединяет контакт на нулевой провод. Этот способ отличается более высоким качеством работы розетки. Так как во время замыкания контактов, срабатывает устройство защитного отключения и автомат.

Как установить розетку с заземлением: процедура выбора места для розетки

Расположение фазного или нулевого провода произвольное, то есть они подключаются как к правой, так и к левой клеммам. Заземляющий элемент розетки имеет П-образную форму и изготавливается из стальной пластины. Пластина имеет отверстие, на котором располагается болт и резьба для фиксации контактов. После подсоединения заземления, на два остальных контакта крепят нулевой и фазный провода. Для их фиксации используются специальные пластины и болты.

Фиксация проводов болтами обеспечивает высокую надежность их фиксации в розетке, однако, они нуждаются в периодическом осмотре и подтягивании крепежей.

Существует еще один способ, использование которого позволяет получить хорошее крепление, самую высокую площадь прикосновения между тонкопроводящими защитными частями и проводом с минимальным их нагревом.

Ранее зачищенные провода сгибаются в виде кольца, диаметр которого составляет около 0.5 см. Она устанавливаются под верхним участком болта.

Перед проведением монтажа розетки с заземлением следует определить место ее расположения. Наиболее оптимальный вариант — 300 мм от пола. Хотя в принципе, четких правил по расположению розеток не существует.

При наличии в подплинтусном пространстве места для установки коммуникаций, розетку устанавливается непосредственно над плинтусом. Учтите, что такое расположение розетки неприемлемо, так как во время мытья полов, существует риск попадания влаги в розетку.

Проще всего установить розетку в месте, расположения электроприбора, который будет к ней подключаться.

В помещении со средними размерами достаточно установить три розетки. Если потребуется больше розеток, то лучше произвести их установку на этапе ремонта, так как монтаж розетки — подразумевает наличие грязи и пыли.

Инструкция по установке розетки встраиваемого типа

Для проведения работ потребуется наличие перфоратора и гипса. Именно они помогут закрепить кабель в гнезде под розетку.

Порядок выполнения действий следующий:

1. С помощью специальной насадки на перфораторе проделайте отверстие под розетку.

2. Для установки штроб используйте штроборезное устройство.

3. С помощью уровня проверьте правильность установки подрозетника.

4. С помощью гипсового раствора закрепите подрозетник в ранее установленном месте.

5. Кабель, зафиксируется в стене также гипсовым раствором.

Учтите, что все работы проводят при выключенном электроснабжении. Для проверки отсутствия напряжения используйте мультиметр или индикатор.

Далее производится зачистка концов провода и их залудивание с помощью припоя. Разделите провод на жилы на расстоянии около 50 мм. Соедините контакты с проводами. Завершает установка розетки фиксация крышки, которая держится на саморезах. Для скрытия всех проводов используется подрозетник.

Как сделать заземление в розетке — подробная инструкция

Вот это ремонт

Отсутствие заземляющей линии в электропроводке домов старой постройки – не редкость по сегодняшний день. Потребителя, сведущего в электричестве, это обстоятельство пугает, так как основная функция заземления бытового электрооборудования – защитная, снижение последствий от удара электротоком до неугрожающих жизни при пробое изоляции фазного провода на корпус электроприбора.

Заземление

Как работает защитное заземление

В ПУЭ дано краткое техническое определение защитному заземлению:

1.7.28 Заземление — преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

1.7.29 Защитное заземление — заземление, выполняемое в целях электробезопасности.

Как это работает, можно пояснить на простейшем примере.

Если изоляция фазного провода внутри любого электроприбора повреждена или изношена, то корпус устройства при контакте с оголённым участком жилы оказывается под напряжением, равным фазному – 220 В. Прикосновение человека к такому прибору повлечёт поражение электрическим током с исходом вплоть до летального. Если же корпус устройства заземлить, то напряжение на нём при пробое изоляции будет близко к нулю, и контакт с агрегатом не будет представлять опасности.

Почему нельзя путать заземление с занулением

Зануление является разновидностью заземления, но ни в коем случае его не заменяет. Электрики-самоучки, не наученные горьким опытом, часто советуют в домах без заземляющего контура использовать для заземления нулевой провод. Совет заключается в подключении заземляющих контактов розетки к нулевой жиле кабеля. Рассмотрим, почему делать этого нельзя.

Предположим, на нулевом проводе до вводного щитка произошёл обрыв, или пропал контакт на одном из его соединении. При включении любого потребителя цепь замыкается, и нулевой проводник сети оказывается под тем же напряжением, что и фазный. Автомат на квартирном щитке среагирует на эффект короткого замыкания (отключится) лишь при токе величиной ближе к его номиналу (чаще всего 16 А). А до этого все корпуса электроприборов, «заземлённые» подключением к нулевому проводу, будут находиться под напряжением и представлять опасность для жизни человека при прикосновении к ним.

Читайте так же:
Как делать коробку для розетки

Как сделать заземление в розетке

При таком способе «заземления» та же опасная для жизни ситуация возникнет и при случайной перефазировке жил в распределительной коробке, когда после сборки-разборки соединений в ней на нулевом проводе окажется фаза.

Как сделать заземление в розетке

Обрыв же заземляющего провода, проложенного в соответствии с требованиями ПУЭ, не является первопричиной опасности, а лишь прекращает действие защиты.

Способы устройства заземления розетки

В зависимости от имеющихся условий, заземление розетки можно выполнить следующими способами:

  • подключением защитного контакта к действующей РЕ-жиле линии проводки;
  • дополнительной прокладкой РЕ-провода.

Подключение розетки к РЕ-жиле

Самый простой способ заземления, подразумевающий наличие в проводке квартиры заземляющей линии.

Выполняется при установке розетки на штатное место в процессе подключения её к сети – присоединением жёлто-зелёного провода к защитному контакту.

Заземление розетки в однофазной сети

Если проводка квартиры не имеет заземляющей линии, нужно осмотреть щит на лестничной площадке. Если в нём есть заземляющая шина, то к ней нужно подключиться и завести кабель PE в квартиру. Если заземления нет и на щите, можно подключиться к молниеотводу на крыше, так как эти устройства всегда заземлены.

Наружный участок заземляющей жилы не должен иметь соединений зажимного типа. Сечением РЕ-провод должен быть не меньше, чем фазный или нулевой проводники.

Если нет и молниеотвода, то решением проблемы будет монтаж заземляющего контура одной из конфигураций, самая распространённая из которых – треугольник. Для частных домов эта операция легко осуществима, для первых этажей многоквартирных домов – по ситуации.

С северной стороны здания (почва всегда более влажная) на расстоянии 1 м от стены на земле размечают равносторонний треугольник со сторонами не менее 1,5 м. По периметру треугольника роют траншею глубиной 0,5 м, а в его вершины вколачивают куски стального уголка 50х50 мм длиной не менее 2 м до заглубления ниже уровня земли. Затем концы штырей с помощью сварки соединяют между собой стальной полосой, которую продлевают до стены дома, а затем крепят к ней РЕ-кабель и заводят вовнутрь согласно следующим требованиям:

3.18. Проходы небронированных кабелей, защищенных и незащищенных проводов через несгораемые стены (перегородки) и междуэтажные перекрытия должны быть выполнены в отрезках труб, или в коробах, или проемах, а через сгораемые — в отрезках стальных труб.

Проемы в стенах и перекрытиях должны иметь обрамление, исключающее их разрушение в процессе эксплуатации.

После ввода в квартиру РЕ-кабель подключается к заземляющей шине квартирного щитка.

Соединить розетку с шиной заземления на щитке лучше всего проводом, уложенным открытым способом – не потребуется штробить стены. Сделать это можно укладкой проводника в кабельные каналы или электротехнические плинтусы, имеющие продольные пазы для размещения проводки.

При наличии в квартире однофазной проводки без заземления целесообразно подвести отдельные РЕ-провода лишь к тем розеткам, в которые подключаются мощные бытовые приборы. Если в силу каких-то причин заземлить эти розетки всё же нет возможности, в каждую из линий на щитке необходимо установить УЗО, которое разомкнёт цепь при контакте с ней человека.

Устраивать заземление электрооборудования путём подключения к системе центрального отопления или водоснабжения запрещается.

Проверка эффективности заземления

Заземлив розетку, нужно убедиться в достижении желаемого результата. Наличие заземления можно проверить с помощью тестера или контрольки – лампы накаливания в патроне с проводами.

  • включить прибор в режим замера напряжения;
  • измерить напряжение между фазным и нулевым штепсельными разъёмами;
  • выполнить то же измерение между «фазой» и заземлением.

Если разница между замерами составляет несколько вольт, значит, заземление эффективно. Отсутствие показаний при измерении напряжения между «землёй» и «фазой» говорит об отсутствии заземления.

Подключая к тем же контактам лампочку вместо тестера, сравнивают интенсивность свечения. Если разницы в накале нити нет, то розетка заземлена.

Заключение

Необходимость заземлить отдельную розетку возникает часто, операция эта несложная и вполне возможная к самостоятельному исполнению. Если розетку планируется использовать для подключения мощных устройств, пренебрегать заземлением или альтернативной установкой УЗО не следует – безопасность эксплуатации электрооборудования излишне высокой не бывает.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
