Установка и подключение розетки

Установка и подключение розетки

Чтобы подключить розетку, нужно понимать ее устройство и определить наиболее удобное место. Это несложный процесс и зачастую нанимать специалистов нет надобности – все можно сделать своими руками, если соблюдать правила.

Меры безопасности

Перед проведением подключения необходимо обесточить жилье. Главное правило – отключение ввода электрической сети. Чтобы наверняка убедиться в отсутствии напряжения, воспользуйтесь монтерским щупом-индикатором. Если он не светится, значит, тока нет. Для подтверждения слегка коснитесь контактов (не обхватывая их), ведущих от автомата в квартиру, кончиком пальца.

Как устроена розетка

Конструктивно изделие включает в себя декоративную коробку с винтом, подрозетник и контактную колодку, в которую входят:

  • клеммы для подсоединения проводов;
  • фазный и нулевой контакты (иногда есть и заземляющий);
  • фиксирующие лапки (неподвижные или распирающие).

Устройство обычной розетки

Это изделие, в котором отсутствует заземляющий контакт. Такие розетки применяют там, где не нужна дополнительная защита аппаратуры, бытовых приборов и человека. У этих изделий два контакта: фаза и ноль.

Розетка с заземлением

Здесь три контакта. Отличить такое изделие несложно: в корпусе пара боковых металлических лепестков, обеспечивающих заземление. При монтаже таких розеток посмотрите на цвет изоляции проводов. Фаза подключается к белой или коричневой жиле, ноль к голубой или черной, а «земля» через желто-голубой (иногда желтый) провод.

Двойные розетки

Это практичные изделия, благодаря которым нет необходимости пользоваться тройником. Отличительная черта устройств – размещение двух контактных групп в одном блоке, выполненном из термостойкого пластика.

Двойная розетка без заземления

Тройные конструкции

  • одного питающего провода;
  • ноля;
  • заземления (если это предусмотрено конструкцией изделия);
  • возможностью одновременного подключения трех электроприборов.

При монтаже устройств применяют метод блочной сборки. В стену устанавливают три одинаковые одинарные розетки, соединенные между собой проводами. Сверху надевают общую рамку. Четверную конструкцию устанавливают и крепят точно так же.

Конструкция тройной розетки

Монтаж блока из 5 розеток, автор видео — Роман Маркетов.

Розетки с выключателем

Специфическая конструкция, позволяющая не вынимать вилку из розетки, а просто прекратить подачу напряжения через выключатель. Это очень удобно и практично: постоянное вынимание вилки расшатывает контакты и ослабляет их, сокращая срок службы изделия.

Схема подключения выключателя и розетки в одном корпусе

Розетка под коаксиальный кабель

Это специальная конструкция для подключения телевизионного кабеля, соединяющего ТВ-приемник и антенну. Розетка включает в себя лицевую накладку, суппорт и печатную плату с разъемом.

Выбор розетки

Компании-изготовители предлагают обычные устройства и комбинированные.

  1. Разной конфигурацией входных клемм (можно подсоединить щелевидные или круглые вилки).
  2. Формой посадочного места.
  3. Материалом основания. Их делают из пластика или керамики. Последний тип более хрупкий, но зато такое основание хорошо рассеивает тепло и не горит.
  4. Напряжением, на которое они рассчитаны: 220 или 380 вольт.
Читайте так же:
Модульный выключатель нагрузки что это такое

Правильный выбор зависит и от мощности потребителей электроэнергии.

Особенности

Покупая розетку, обратите внимание на внутреннюю конструкцию изделия.

Есть несколько вариантов подсоединения сетевого кабеля:

  1. Контакты представляют собой единое целое с клеммами или соединяются винтами. Первый вариант боле надежный. Если у вас вторая разновидность конструкции, то перед установкой смажьте контакты токопроводящей пастой и сильно стяните винтами.
  2. Предпочтительнее покупать колодки с подвижными лапками. Они хоть и сложнее в установке, но позволяют регулировать изделие по высоте и наклону. Выбирайте двузубые колодки – они надежнее фиксируются.
  3. Для подключения сетевого кабеля используются клеммы-«ершики» или винты. Первый способ более надежен, но не допускает разборки. При использовании второго метода смажьте клеммы холодным припоем.

Все розетки делятся на встраиваемые и накладные. Первые используются для установки в кирпичной или бетонной стене. Вторые монтируются на деревянной поверхности.

Прокладка провода

Есть два способа, как соединять кабель и розетку — скрытый и открытый.

Применение конкретного варианта обусловлено:

  • материалом стены;
  • влажностью в помещении;
  • наличием химических реагентов;
  • взрыво- и пожароопасностью.

Плюсы наружной проводки:

  • простота монтажа и ремонта;
  • высокая скорость укладки.

Из минусов стоит отметить непривлекательный вид и незащищенность кабеля от внешнего воздействия.

Достоинства скрытой проводки:

  • эстетичность, не портящая интерьер помещения;
  • защищенность от наружного воздействия.

В деревянном доме используется только открытый способ укладки кабеля, что связано с пожаробезопасностью. Подключение розетки осуществляется после того, как сетевые провода будут закреплены на стене или внутри ее (в штробе).

Установка подрозеточной коробки

Если розетка скрытая, то потребуется сделать углубление нужного диаметра. Для этого необходима коронка, которую нужно поставить на дрель.

  1. Отметьте местоположение розетки маркером.
  2. Закрепите коронку и начните сверлить, пока она не упрется в стену.
  3. Вырубите перфоратором сердцевину.
  4. Выровняйте дно отверстия зубилом.

Примерьте подрозетник и, если он хорошо подходит, установите его в углубление.

Наметить место Просверлить Убрать внутренность Установить подрозетник

Подключение розетки

Как подключить розетку правильно:

  1. Удалите изоляцию с сетевого кабеля (у каждой его жилы), оголив его на 5-10 мм.
  2. Прикрутите провода к контактам в соответствии с маркировкой.
  3. Заземление подключите к надлежащей клемме-лепестку.
  4. Когда все соединения выполнены, розетку можно устанавливать в углубление и крепить при помощи «лапок».
  5. Прикрутите лицевую панель.

Цена вопроса

Стоимость розетки увязывается со сложностью ее конструкции, материалом изготовления и компанией-изготовителем.

К бюджетным изделиям относятся одинарные устройства, цена которых начинается с 35-50 рублей. Стоимость будет выше, если розетка усложненной конструкции: например, совмещается с выключателем.

Имеет значение и материал изготовления: изделие с накладкой из слоновой кости стоит несколько сотен рублей. А розетка с зарядным устройством USB потянет уже на 4 тысячи. Но, как показывает практика, большинство предпочитает покупать изделия в ценовом сегменте от 100 до 250 рублей.

Читайте так же:
Где находиться реле разгрузки выключателя зажигания ваз 2114

Видео

На видео показано, как подключать розетки в комнате (используется макет). Снято каналом Кабель.РФ.

Установка и замена выключателей в Санкт-Петербурге

Клиент сообщил, что несколько розеток в комнате начали искрить и появлялся запах паленого пластика. На вызов откликнулся мастер Владимир и провел следующую услугу:

Разработка схемы внутренних цепей

Составление плана разводки

Установка защитных механизмов и точек подключения

Отзывы

foto

Розетки начали искрить. Позвонил мастеру, очень приятный в общении молодой человек. Приехал, показал и объяснил причину неисправности. Свою работу выполнил быстро и качественно. По завершению работы убрал весь оставшийся мусор. Всем рекомендую этого специалиста!

foto

Мастер приехал, провёл диагностику, всё быстро устранил.Будет необходимость — снова обращусь к этому же специалисту. Качество услуг на высоком уровне, вежливый человек, знает своё дело. Ещё раз, огромное спасибо, Дмитрий!

Мастер приедет в удобное вам время!

Без предоплаты. Адекватные цены на ремонт!

Опытный мастер по описанию назовет цену на работы «от» и «до»!

Работаем без выходных по всем районам!

Гарантия на работу 90 дней. Повторный вызов со скидкой 50%!

исполнителей в Санкт-Петербурге

заказов выполнено в Санкт-Петербурге

довольных клиентов в Санкт-Петербурге

Компания «ТАНДЕМ» предлагает заказать услуги профессиональных электриков для монтажа выключателей открытой и скрытой установки в квартире, частном доме, офисе, торговом павильоне или любом другом помещении на территории Санкт-Петербурга. Все мастера являются аттестованными специалистами с допусками к работам данного типа и большим опытом. Мы предлагаем установить в кирпич, бетон, гипсокартон, гипсолит выключатели:

  • Одно-, двух- или трехклавишные;
  • Сенсорные;
  • Проходные;
  • Автоматические.

Стоимость монтажа выключателей

Подключение внутреннего выключателя

(углубление + подрозетник + выключатель)

Выключатель открытой установки

Выключатель открытой установки является способом монтажа электрических элементов в помещениях, где невозможен монтаж проводки скрытым типом. Чаще всего данный метод применяется при:

  • Выполненном ремонте, который невозможно по ряду причин испортить;
  • В деревянных домах, где проводка прокладывается на поверхности стен.

При монтаже выключателей данного типа изначально монтируется подрозетник, который представляет собой металлическую пластину. Далее на него устанавливается само устройство для включения/выключения света или какого-либо оборудования (например, вентиляторов, декоративной подсветки). Система и механизмы скрыты в специальном корпусе. На сегодняшний день данный тип устройств имеет минимальный ассортимент, который включает в основном клавишные модели.

Выключатель скрытой установки

Установка выключателей света скрытого типа является наиболее популярным типом. В данном случае владелец помещения получает массу преимуществ, основным из которых является привлекательный внешний вид стен. Этому способствует то, что на поверхности полностью отсутствуют провода, а на выключателе видны только клавиши и декоративная панель. Устанавливается модель в специальные подрозетники в стенах:

  • Устройство отверстия в стене под подрозетник. В среднем его глубина составляет 40 мм;
  • Устройство подрозетника с запуском заранее подготовленных проводов;
  • Подключение проводки к выключателю;
  • Установка выключателя в подрозетник;
  • Монтаж декоративной рамки, если она имеется.
Читайте так же:
Как прозвонить проводку от выключателя

Особенности установки выключателей

Установка одноклавишного выключателя или другого типа может выполняться совместно с розетками, которые объединяются одной декоративной панелью. Они бывают на 1, 2, 3 или устройства.

Перед монтажом важно определиться с высотой установки выключателя. Сегодня оптимальным выбором является стандарт 90 см от чистового пола. Данный вариант наиболее удобен при эксплуатации. Однако, стоит учитывать и личные предпочтения, а также сторонние факторы. Например, маленькие дети зачастую играют с выключателями, установленными на высоте около 90 см.

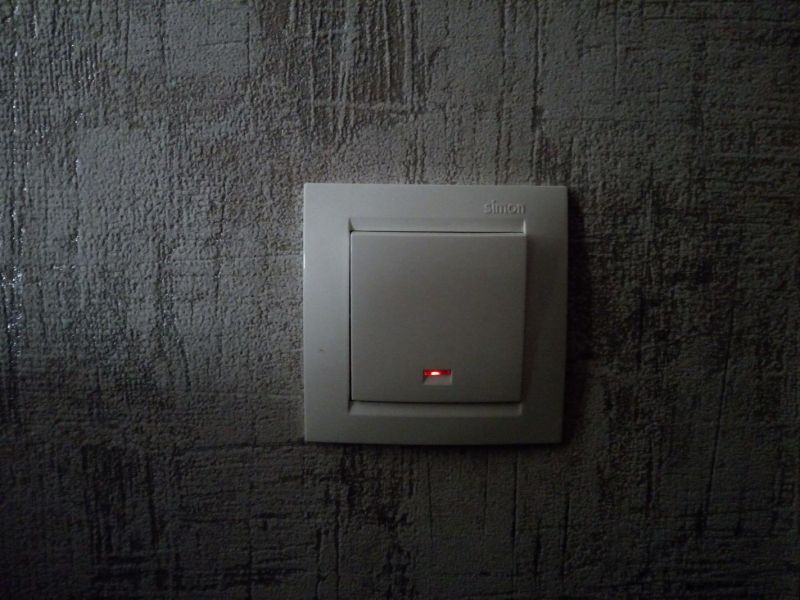

Стоит обратить внимание и на наличие диодного индикатора, который сигнализирует о выключенном свете. Его главной задачей является обозначение нахождения выключателя в темных помещениях (коридоры, прихожие, встраиваемые шкафы, гардеробные).

Как правильно выполнить монтаж выключателя?

Чтобы качественно и грамотно установить и подключить выключатель света, который будет эффективно и безопасно работать, обратитесь к услугам нашей компании в Санкт-Петербурге. Мы профессионально занимаемся данной деятельностью и предлагаем клиентам полный перечень работ по монтажу выключателей. У нас можно заказать как замену элемента, так и устройство новой точки в прокладкой проводки «под ключ». Позвоните нам и мы проконсультируем Вас во всем интересующим вопросам.

руководство по замене выключателя

Цены за работу по установке и замене выключателей в Санкт-Петербурге

Монтаж открытой электропроводки по бетону

Монтаж открытой электропроводки по кирпичу

Монтаж открытой электропроводки по мягкой поверхности

Монтаж открытой электропроводки по потолку

Монтаж обычного кабель-канала

Монтаж напольного кабель-канала

Монтаж парапетного (офисного) кабель-канала

Установка розетки (выключателя) в парапетный кабель-канал

Демонтаж открытой электропроводки

Демонтаж открытой электропроводки повышенной сложности (закрашено, зашпаклевано и др.)

10 необычных настенных выключателей на AliExpress

Делаете вы ремонт или просто решили разнообразить дизайн / заменить неудобный или отваливающийся выключатель – наверняка вы присмотрите себе что-то интересное из данной подборки.

Выключатель в виде тумблера

Данный выключатель интересен прежде всего благодаря своему дизайну в виде тумблера и тактильным ощущениям во время его использования. На выбор есть одинарные, двойные, тройные и четверные выключатели.

Панель матовая, сделана из нержавеющей стали. Её толщина – 4 мм.

Напряжение: 10 ампер, 110-250 В.

Винтажный выключатель

Ещё один необычный винтажный выключатель, который работает путём переключения краника. Причём поворачивать его можно не только влево / вправо, а и на 360°. Выключатель керамический, а наружная накладка деревянная. Его размеры: 6 х 6 х 6.4 см. Кроме одинарных, есть двойные и тройные выключатели, а также три цветовые вариации на выбор.

Читайте так же:
Автоматический выключатель при открывании

Выключатель с инфракрасным датчиком

Этот выключатель управляется с помощью инфракрасного датчика, то есть чтобы включить / выключить свет нужно просто приблизить к нему руку. Максимальное расстояние для срабатывания – 10 см. Когда он выключен – светодиод горит красным, когда включён – синим.

Размеры панели: 86 х 86мм, толщина – 10 мм, а глубина – 36 мм. Подходит как под круглые, так и под квадратные подрозетники. Для работы обязательно нужна фаза и ноль.

Напряжение: 10 ампер, 90-250 В.

Выключатель с регулировкой яркости

Данный выключатель позволяет плавно регулировать мощность света. Для подключения не требуется нейтрального провода. Есть защита от коротких замыканий и перегрева.

Размеры панели: 84х84 мм, глубина (учитывая внешнюю сторону и выключатель) – 48мм.

Напряжение: 5-200 Вт, 220-240 В.

Беспроводной выключатель

Главной особенностью данного выключателя является то, что он беспроводной.

Кроме этого, с помощью него можно легко сделать систему проходных выключателей, что особенно нужно и удобно в квартирах с большим длинным коридором. Радиус сигнала – больше 50 метров на открытом пространстве. На выключателе также есть светодиод.

Размеры коробки: 86 х 86 мм.

Выключатель работает от одной батарейки (27А 12V).

Беспроводной влагозащищённый выключатель

Ещё один беспроводной выключатель, который работает без батарейки, влагозащищён по уровню IP54 и корпус которого устойчив к возгоранию. Дистанция дистанционного управления: до 200 метров на открытом пространстве и до 50 метров внутри помещения. Слева в углу есть маленький светодиод. На выбор доступно три цветовых вариации.

Размеры: 86 х 88 х 15,5 мм.

Сенсорный выключатель

Главными особенностями данного выключателя являются минималистичный дизайн (плоская поверхность) и сенсорный тип работы (для срабатывания нужно просто легонько к нему прикоснуться). Для работы не требуется нулевого провода. Выключатель светится красным когда выключенный и синим во время работы.

Размер панели: 86 х 86мм, толщина внешней части – 10 мм. Панель сделана из качественного пластика, водозащищённого и устойчивого к возгораниям. На выбор доступен в чёрном или белом цвете.

«Умный» сенсорный выключатель

Ещё один выключатель с сенсорной панелью, но более «продвинутый», чем предыдущий.

Им можно управлять дистанционно по Wi-Fi (через приложение на Android / iOS), а также с помощью голосового управления (совместимо с Google Home и Alexa).

Также выключатель можно настроить в качестве проходного.

Кроме этого, можно настроить таймер или время, когда таймер будет выключаться / выключаться автоматически.

Данный выключатель требует нейтральный провод. Поддерживает только сети Wi-Fi 2,4ГГц.

Беспроводной «умный» выключатель

Ещё один «умный» выключатель, на этот раз беспроводной (работает на радиочастотном модуле 433MHz RF + есть Wi-Fi). Выключатель работает на батарейке CR2032 (в комплект не входит). Можно управлять по Wi-Fi, через ассистенты Google и Alexa, настроить таймер включения / выключения и установить в качестве проходного.

Читайте так же:
Автоматический выключатель ва57ф35 размеры

Сенсорный выключатель с регулировкой яркости

Данный выключатель позволяет не только дистанционно управлять светом, а и регулировать яркость (как на самом выключателе, так и в приложении на смартфоне). К особенностям также стоит отнести возможность голосового управления, тайминг, возможности настройки в качестве проходного, LED-индикацию и хорошую чувствительность (срабатывает на прикосновения мокрыми руками).

Для работы требуется подключение нейтрального провода. Регулировка яркости возможна только в лампах накаливания (вольфрама) и LED (не в энергосберегающих).

На выбор доступно две цветовые вариации: чёрный и белый.

Обратите внимание, что чаще всего в магазине где продают выключатель, можно взять и установочную коробку под него, что существенно облегчит его установку и сэкономит время / деньги.

Желаю всем максимально удобных и практичных выключателей, которые будут радовать ваши глаза, долго служить и вызывать восхищение у гостей!
