Как правильно выбрать кабель для розеток

Как правильно выбрать кабель для розеток

Перед тем как начать делать электропроводку в доме, нужно приобрести все необходимые провода, рассчитать сечение кабеля и многое другое. Особое внимание всегда стоит уделить выбору проводов, ведь даже незначительная ошибка может привести к серьезным последствиям. В этой статье мы решили рассказать вам, как выбрать кабель для розеток в своем доме. Всю информацию мы собирали, опираясь на правила ПУЭ и мнение экспертов, так что, если вы внимательно прочитаете все, у вас получится создать по-настоящему безопасную проводку в своем доме. Также читайте статью, как установить кабель в розетке, здесь вы найдете много полезной информации.

Как выбрать кабель для розеток

кабель для розетокИзначально стоит начать с того, что в правилах ПУЭ четко сказано: кабель для розеток должен быть медным, иметь заземление (это означает, что в проводе должно быть пять или три жилы), его сечение не должно быть меньше 1,5мм 2 (в противном случае он может сильно нагреться и загореться в результате). Об этом всем нам говорит следующая таблица:какие провода можно использовать в розетках

Обратите внимание! Это касается всех проводов, здесь не важно, подключаете вы розетки, осветительные приборы или бытовую технику. Такое правило считается основным, пренебрегать им нельзя ни в коем случае, ведь короткое замыкание в доме можно вызывать в любой момент.

Какое сечение выбрать

сечение кабеля

Мы с вами определились, что нельзя устанавливать провода с сечением меньше, чем 1,5 2 . Но, такой провод устанавливать в комнате не совсем логично, ведь к не получится подключить мощные электроприборы. Да и проводка будет постоянно нагреваться, чего допускать нельзя. Если считается, что такое сечения хватит, то выбросьте эту мысль из своей головы! В любой момент может возникнуть надобность подключить что-то мощное, или просто вы будете использовать одну розетку на пять приборов.

Такая надобность может появиться не зразу, лет через пять, но разве вы будете потом ради этого менять всю проводку? Так что, лучше обезопасить себя заранее. Для однофазной сети выбирайте сечение 2,5 2 .

необходимое сечение провода в розетке

Если у вас трехфазная сеть, смотрите следующую таблицу:

Конечно, на трехфазную сеть можно устанавливать провод с сечением 1,5 2 . Однако на всякий случай мы рекомендуем перестраховаться, цена в этом случае вырастит не сильно, а мощность вашей проводки увеличится существенно.

Для более точного расчета сечения, рекомендуем использовать наш калькулятор, который позволит рассчитать сечения кабеля или провода онлайн.

Какой провод выбрать

Теперь переходим к более важному этапу и подбираем лучший провод. Проблема заключается в том, что на нашем рынке сейчас можно встретить огромное количество подделок. Поэтому тщательно выбираем магазин, лучше узнавать у знакомых, где возле вас есть проверенный.

Для электропроводки для розеток мы рекомендуем выбирать провода:

Они являются оптимальными в соотношении цена-качество. Если вы делаете проводку в деревянном доме, тогда обращайте свое внимание только на провод ВВГнг, они позволяет избежать возгорания.

Рекомендации по выбору провода:

  1. Если вам нужно подключить мощные приборы к трехфазной сети в 380 Вольт, тогда устанавливайте провод ВВГ 5*2,5 2 .
  2. Мощные приборы к однофазной сети подключаются проводом ВВГ 3*2,5 2 , их будет более чем достаточно.
  3. Если дом деревянный, то выбираем кабель ВВГнг 3*2,5 2 . Он защитит ваше помещение от всех возможных возгораний.
  4. Провода к светильникам могут иметь сечение 1,5 2 . Но, вы должны быть уверены, что ничего больше вы подключать не будете.

Помните, выбирать и большее сечение не стоит. Нужно здесь почувствовать среднее значение. В противном случае вы просто потратите свои деньги.

Какой провод использовать для розеток: видео


Будет интересно узнать: как скрутить провода в домашних условиях.

Маркировка электрических кабелей для квартирной электропроводки и не только

Что основное в электропроводки квартиры и дома? Несомненно, это кабели и провода. Нельзя сказать, что в современных квартирах провода уже не применяются для электропроводки и электропроводка на уровне квартиры делается электрическими кабелями. Законодательно исключено применение проводов с алюминиевыми жилами и то сечением менее 16 мм 2 (ПУЭ изд. 7).

Читайте так же:
Как поменять двойную розетку наружную

Использование медных проводов проложенных согласно нормативам никто не отменял и тем более не запрещал. Никто не сможет сказать, что вы сделали что — то неправильно, если сделаете скрытую проводку в трубах, используя медные провода.

Применение проводов неудобно и кабели для электропроводки квартиры более рационально и надежно. Именно по этому, в этой статье я остановился на маркировке электрических кабелей, в том числе пояснениями какие бывают изоляции кабелей.

маркировка электрических кабелей

маркировка электрических кабелей

Устройство и маркировка электрических кабелей

Перед маркировкой электрических кабелей остановимся или вспомним, как кабель устроен.

Электрический кабель состоит из нескольких токопроводящих жил. Жилы изготавливаются из сплавов алюминия или меди. Каждая жила защищена изоляцией. При производстве жилы скручиваются вокруг центральной оси или располагаются в одной плоскости. Кабели больших сечений могут иметь секторальные жилы, как однопроволочные, так и многопроволочные. Все жилы кабеля защищена изоляцией, которую принято называть оболочкой кабеля.

Стоит вспомнить, что жилы кабеля могут быть однопроволочными или многопроволочными. Сечение жил, сечения проволок многопроволочных жил, их количество строго нормируются.

Для дальнейшей расшифровки маркировки кабелей, нам понадобятся:

  • Материал изоляции жил;
  • Материал токопроводящих жил;
  • Материал оболочки;
  • Количество жил кабеля и их сечение.

Кроме изоляции и оболочки, жилы кабеля могут защищаться защитным покровом. Металлический защитный покров называют бронёй (пример, АВБШвнг(А)-LS).

Первые три обозначения использует буквенная маркировка электрических кабелей, последнее значение в числовой маркировке. Защитный покров обозначается буквами.

Прочитав маркировку кабеля, вы получаете о нём всю необходимую информацию для дальнейшего применения. Посмотрим примеры реальных маркировок на бухтах кабелей.

кабель ВВГ-П кабель ВВГ-П (плоский) Кабель ВВГнг Кабель ВВГнг (негорючий) А класс пожаробезопасности. ВВНнг кабель ВВГнг

Общий принцип маркировки кабелей

На рисунке ниже представлена схема маркировки кабелей. Я разбил её на две части. Первая часть (в красном цвете) это основная потребительская часть маркировки. По этой маркировки кабель продается, покупается и распознается. Вторая часть маркировки (в синем цвете) специальная маркировка, которая нужна для узкого круга специалистов и технологов. Нам она не очень интересна, поэтому разберем подробнее первую часть маркировки кабелей.

маркировка кабелей

полная маркировка кабелей (пример)

Буквенная маркировка электрических кабелей

Буквенная часть маркировки кабеля состоит из нескольких букв, каждая из которых несет конкретную смысловую нагрузку.

Первая буква

В этой части маркировки всего два варианта.

  • Буква [А], что означает, что жилы кабеля сделаны из алюминия (пример, АВВГ).
  • Отсутствие буквы, означает, что жилы изготовлены из меди (пример, ВВГ).

Например, Силовой кабель АПвПуг, купить кабель АПвПуг, это кабель с алюминиевыми жилами и изоляцией из сшитого полиэтилена. Используется для передачи и распределения электрической энергии на номинальное напряжение 1000 Вольт. Прокладывается как на суше, так и в водоемах, на высотах не более 4300 метров.

Вторая буква

2-я буква маркировки означает назначение кабеля.

Отсутствие второй буквы в маркировке кабеля, означает, что кабель силовой.

  • К — контрольный (КГВВ, КГВВ-ХЛ, КГВВнг(А), КГВЭВ);
  • М — монтажный (МКШ, МКЭШ, МКЭШвнг, МКЭШвнг-LS);
  • МГ — монтажный гибкий (МГШВ);
  • П (У) — провод установочный (ПВ-3, ПуГВ);

Третья буква

Третья буква в маркировки электрических кабелей обозначает материал, из которого сделаны изоляции жил. Если слоев изоляции несколько перечисление слоев от верхнего слоя к нижнему слою. Например, изоляции.

  • В — изоляция ПВХ (пример, -ВВГ);
  • Р — резина электротехническая (пример, РПШ);
  • НР — негорючая резина;
  • П (Пв) — сшитый полиэтилен (-ПвВГ).

Следующие заглавные буквы обозначает специальные особенности конструкции:

  • П — плоский провод или кабель бронированный плоскими проволоками (ШВВП);
  • Б — кабель бронированный лентами (АВБбШв, ВБбШв);
  • Г — для силового кабеля значит, без защитного покрова (ВВГ); для провода, это гибкий провод (ПУГВ)
  • Шв — шланг защитный из поливинилхлоридной композиции (пример ВБбШв).
Читайте так же:
Как делать розетки для встраиваемой кухонной техники

Пятая, дополнительная часть буквенной маркировки кабелей:

Обычно это маленькие буквы применяемые изготовителями для специфических конструкционных особенностей кабелей.

  • нг — негорючий;
  • LS – низкое дымо- газоотделение;
  • з — заполненный.

Приведу несколько примеров маркировки кабелей применяемых для проводки в квартире и доме.

Кабель ВВГ. Эта маркировка расшифровывается следующим образом:

ВВГ. Первой и второй букв нет, значит это силовой кабель с медными жилами. Изоляция жил из ПВХ. Оболочка кабеля из ПВХ. Буква Г означает, что у кабеля нет защитного покрова.

ВВГнг — негорючий кабель ВВГ.

Кабель бронированный ВБбШв (АВБШв)

  • В – Виниловая изоляция;
  • Б – Бронированный;
  • б – Битум;
  • Шв – шланг виниловый;
  • А- алюминиевые жилы.

Цифровая маркировка электрических кабелей

После буквенной маркировки кабеля идут несколько цифр. Означают они количество жил и их сечение. Если в кабеле несколько жил разного диаметра указываются все жилы через знак плюс. Например, маркировка 4х4+1х2,5 означает, что в кабеле четыре жилы сечением 4 мм 2 и одна жила сечением 2,5 мм 2 .

Выводы

В электропроводке квартиры и дома чаще приходится иметь дело со следующими кабелями;

    , ВВГнг: кабель с медными однопроволочными жилами, изоляцией и оболочками из ПВХ, нг – не распространяет горение, даже при групповой прокладке.

Примечание: Все кабели в оболочке (изоляции) ПВХ НЕ распространяют горение при одиночной прокладке. Кабели нг – не распространяют горение также при групповой прокладке.

  • Провод ПВ-3: одножильный медный провод установочный.
  • Кабель соединительный ПВС: маркируется как провод, медный, многопроволочный, провод в виниловой оболочке.
  • Кабели ПУНП: запрещен, для электропроводки.
  • Кабель НЮМ (NYM). Это кабель в тройной изоляции с заполнителем, маркируется по западной классификации. Аналог ВВГ, ВВГ-П, КГВВ, КГВВ-П. Обратите внимание НЮМ аналог ВВГ, а не ВВГнг.
  • Провода СИП не маркируются по данной классификации. О них читать тут.

Наверное, вы можете продолжить это список самостоятельно. В завершении, замечу, что некоторые производители, могут маркировать свою кабельную продукцию иначе и их маркировка электрических кабелей может отличаться.

Кабель для розеток маркировка

Когда речь заходит о кабельных системах, которые находятся в одном здании и включают в себя несколько телекоммуникационных помещений (по стандарту такие системы относятся к классу администрирования 2), маркировке подлежат следующие элементы сети:

  • розетки и розеточные панели,
  • соединительное оборудование (коммутационные панели и блоки),
  • медные и/или оптические кабели,
  • внутренние магистральные кабели, точки их терминирования,
  • консолидационные точки,
  • пластины заземления (включая главную пластину),
  • телекоммуникационные пространства (кроссовые и аппаратные комнаты, их аналоги),
  • противопожарные средства.

Стандарт TIA/EIA-606-A предъявляет следующие требования к маркировочным меткам: «Маркирующие метки должны быть устойчивы к воздействию окружающей среды в месте установки и иметь срок службы не меньше, чем у маркируемого компоненты. Все метки на маркерах должны быть напечатаны с помощью механического устройства.» Согласно стандарту, не допускается использование бумажных этикеток с рукописным текстом, весь текст должен быть напечатан строго при помощи печатных устройств.

Для упрощения идентификации и обслуживания кабельных линий используется маркировка.

Рассмотрим более подробно, какие требования предъявляются к каждому элементу кабельной системы.

Телекоммуникационные розетки и
розеточные панели

В пункте 5.1.2 стандарта прописано, что каждая розетка или коннектор должны иметь уникальный в масштабе всего здания идентификатор. Розетка должна содержать идентификатор кабельной линии формата FS-AN, где:
F — номер этажа с телекоммуникационной комнатой (ТК), обозначается цифрой;
S — буква, обозначающая ТК в пределах одного этажа или определенного пространства;
А — буквенное обозначение (до двух букв), идентифицирующее коммутационную панель или кроссовую панель;
N — цифровое обозначение (две-четыре цифры) порта коммутационной панель или части кроссовой панели, на которой произведен монтаж данной линии.

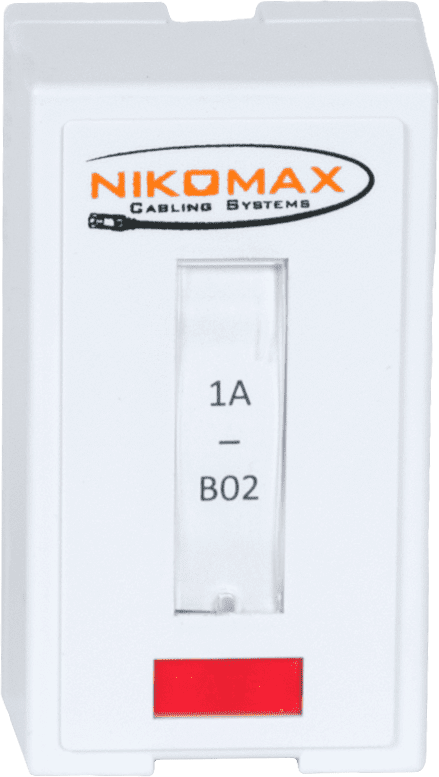

Пример маркировки настенной розетки

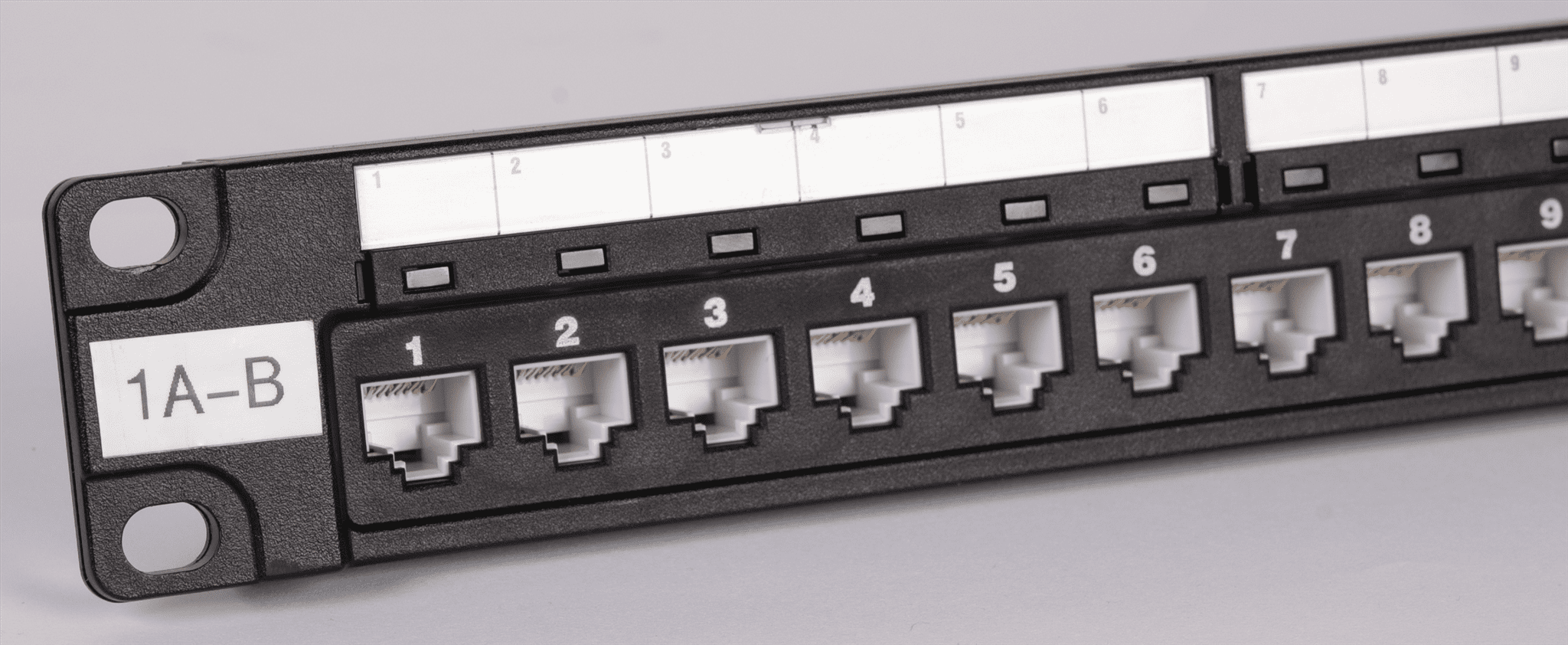

Пример маркировки коммутационной розетки

Коммутационные и кроссовые панели

Пункт 5.1.2 гласит, что каждый порт коммутационной или кроссовой панели должен иметь метку, в которой содержится часть AN, которая использовалась в идентификаторе коммутационных розеток — FS-AN. Условие выполняется путем присвоения переменной А буквы, обозначающей панель в стойке, а переменной N — 2-4 цифр, обозначающих каждый отдельный порт данной панели.

Читайте так же:
Как подключить розетку с заземлением вико
Горизонтальные кабели

В пункте 5.1.2 стандарта также прописаны требования к маркировке кабельной линии. Кабельная линия должны быть промаркирована с обоих концов на расстоянии не более, чем 30 см от края. Идентификатором горизонтальной кабельной линии является маркер формата FS-AN (подробное описание смотри выше).

/>
Пример маркировки кабельной линии

Внутренние магистральные кабели

При маркировке магистральных линий стоит обратиться к пункту 6.1.1 стандарта. Каждый участок магистрального кабеля, соединяющий телекоммуникационные помещения, должен иметь уникальную метку. Также, как и в горизонтальной подсистеме, маркеры в магистральных линиях должны быть нанесены на оба конца на расстоянии 30 см от края.

Идентификатор магистральной линии должен иметь формат FS1/FS2-N, где:
FS1 — это идентификатор телекоммуникационного помещения, в котором смонтирован первый конец кабельной линии;
FS2 — это идентификатор телекоммуникационного помещения, в котором смонтирован второй конец кабельной линии;
N — это буквенное или числовое обозначение самого магистрального кабеля, может быть длиной до 2-х символов.

Точки монтажа магистрального кабеля

Пункт 6.1.2 стандарта также описывает требования, предъявляемые к маркировке точек монтажа магистрального кабеля. Каждый порт коммутационной панели с магистральным кабелем должен иметь свою уникальную метку, которая имеет формат FS1/FS2-N.D. Часть FS1/FS2-N представляет собой идентификатор магистрального кабеля, а D — это обозначение конкретного медного кабеля либо одного волокна оптического кабеля.

Данную метку следует располагать таким образом, чтобы можно было без проблем определить, какой медный кабель или волокно оптического кабеля ей соответствует. Допускается маркировать коммутационную панель частью метки FS1/FS2-N для удобства ее идентификации и экономии места под маркировку, а частью D маркируется непосредственно порт или оптический адаптер панель.

Чтобы не возникало путаницы с тем, как необходимо проводить маркировку линий, был разработан стандарт TIA/EIA-606-A.
Пластины заземления

Разделы 5.1.3 и 5.1.4 стандарта TIA/EIA-606-A гласят о том, что каждая шина заземления, которая относится к общему контуру заземления, должна иметь индивидуальную метку. Метка шин заземления имеет формат FS-TGB, где FS — идентификатор телекоммуникационного помещения, в котором расположена шина; TGB — это аббревиатура, обозначающая шину заземления (Telecommunications Grounding Busbar).

Телекоммуникационные помещения

Каждое телекоммуникационное помещение, находящееся в здании, должно иметь уникальную метку формата — FS. Ее необходимо размещать внутри помещения таким образом, чтобы все люди могли без труда ее найти.

Мы рассмотрели все основные правила маркировки элементов кабельной системы, которые помогут облегчить администрирование сети. Теперь обратимся к самим маркерам, их разновидностям. Такие элементы сети, как коммутационные панели и розетки, в большинстве своем имеют специальные места для маркировки, что упрощает весь процесс и не требует дополнительных затрат. Но когда речь идет о кабельных линиях, здесь необходимо использовать специальные маркеры. Это могут быть как простые бумажки, напечатанные на принтере, так и гибкие стикеры из поливинилхлорида.

В случае с бумажными маркерами часто встречается проблема, связанная с высыханием клейкого основания. Это ведет к тому, что маркеры просто отваливаются от кабеля, и идентифицировать его становится невозможно. Чтобы этого избежать, можно использовать трубчатые маркеры. Данные маркеры делаются из поливинилхлорида и надеваются непосредственно на кабель, что исключает вероятность, что они каким-то образом отпадут.

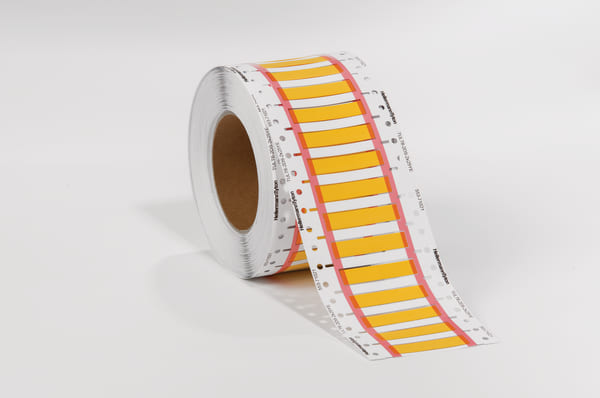

Бумажные маркеры

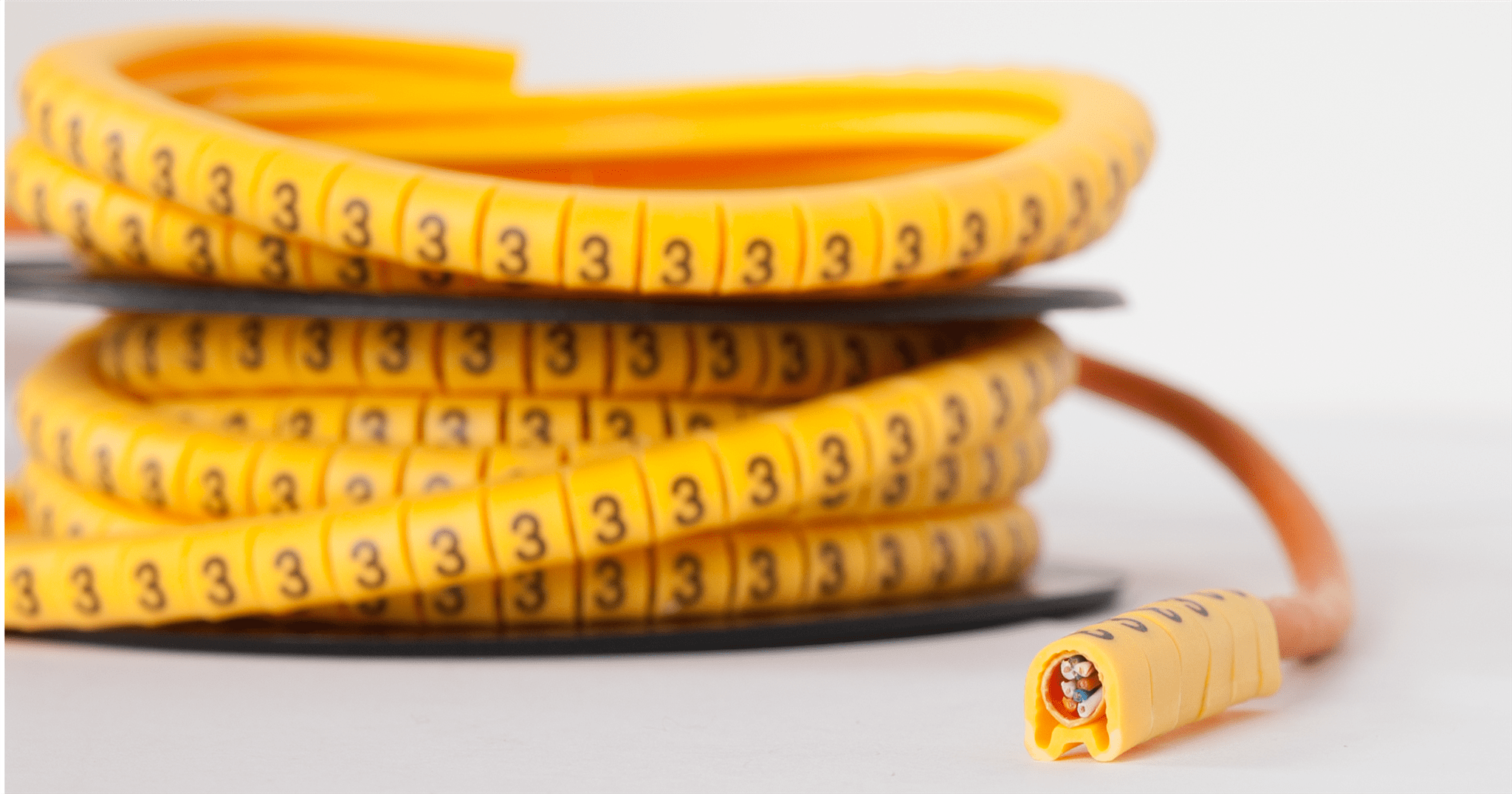

Трубчатые маркеры NMC-CMR-1-YL-500 NIKOMAX

Маркировка идет наряду с прокладкой кабельных линий. Так же как и маркировка, качественно проведенная прокладка кабеля помогает в дальнейшем избежать проблем с идентификацией линий или их обслуживанием.

По большей части прокладка основных масс кабеля производится по металлическим лоткам или коробам. Но не всегда есть возможность произвести монтаж целого лотка, или появляется необходимость сделать ответвление нескольких кабелей, для которых нецелесообразно прокладывать дополнительно кабеленесущие элементы. Для таких ситуаций разработано большое количество различных аксессуаров. Рассмотри некоторые их них.

Каждое телекоммуникационное помещение, находящееся в здании, должно иметь уникальную метку формата FS.
Основания для крепления кабелей и стяжек

Довольно часто при одиночном монтаже кабеля или же при наличии небольшого пучка используется комбинация из кабельных стяжек и оснований. Данный способ помогает провести прокладку по стенам/потолку в небольшом пространстве. В основном используются два типа таких оснований — самоклеящиеся и с монтажным отверстием.

Читайте так же:
Котел сеньор дюваль розетка
Основания с фиксаторами

Еще один тип оснований, предназначенный для организации пучков или отдельных кабелей, — основания с фиксаторами. Они имеют схожий с предыдущими основаниями функционал, но отличаются конструктивно. Специальная клипса-фиксатор является аналогом кабельной стяжки.

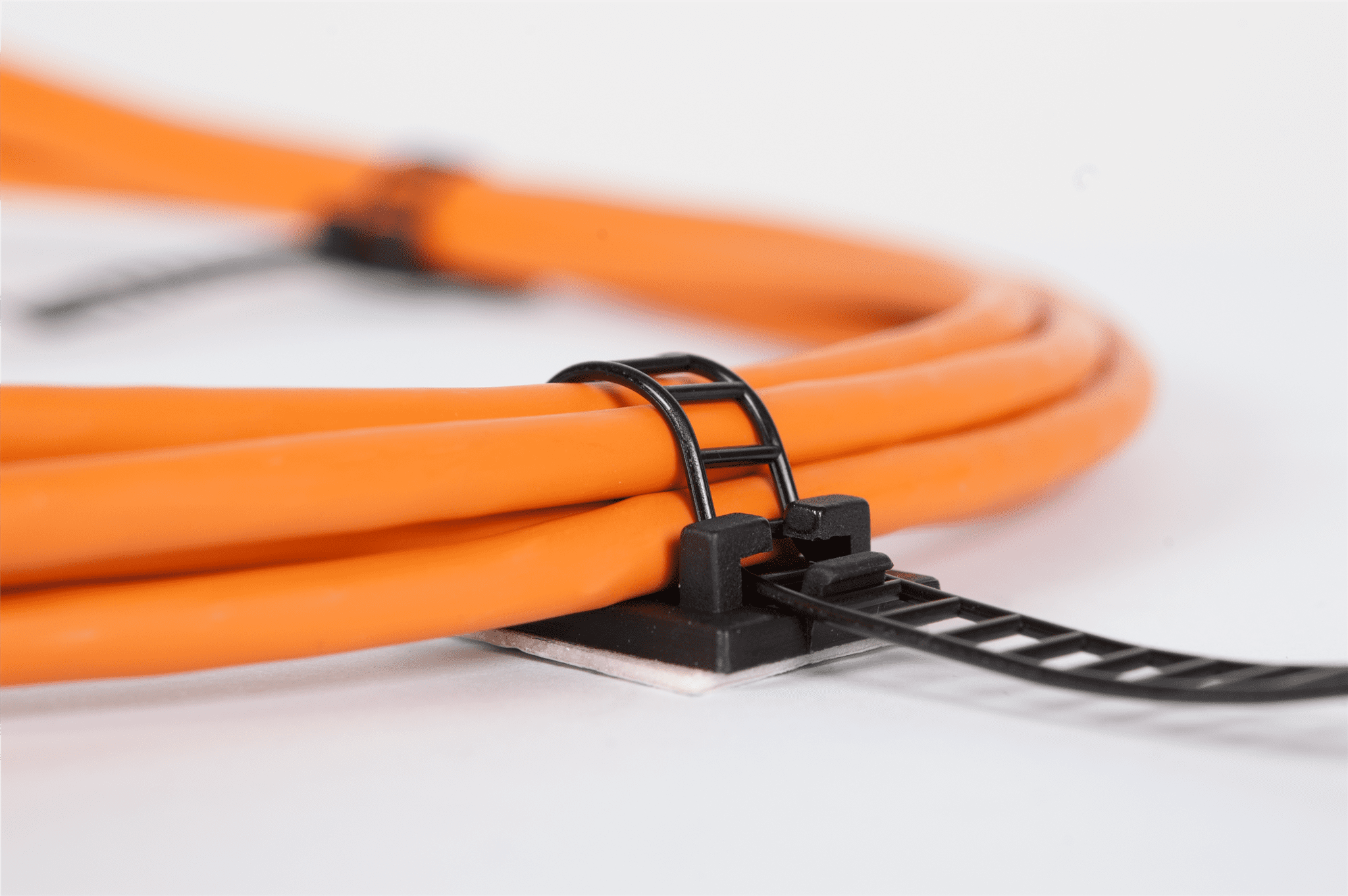

Основание с застежкой
NMC-CHSxx-BK-100 NIKOMAX

R-образные крепления

Также затронем и R-образные крепления. Они применяются при монтаже небольшого количества кабеля по стене. По большей части данные крепления используются при одиночной прокладке кабелей, так как имеют небольшой внутренний диаметр и не рассчитаны на большие нагрузки.

Все рассмотренные компоненты помогут не только организовать кабельные трассы ли небольшие ответвления, но они также могут помочь при организации рабочего места.

Подводя итог, можно сказать — и маркировка, и качественная организация кабельной сети являются очень важными моментами, на которые стоит обращать внимание, даже если речь идет о небольшом проекте. Ведь затраченные время и средства окупятся в двойном размере при необходимости в модернизации или обслуживании сети.

NYM, ВВГ, ПВС. Какой кабель или провод выбрать?

Чем кабели отличаются от проводов? Четкого и однозначного определения не существует. Самый распространенный вариант ответа на этот вопрос: то, что имеет минимум изоляции и монтируется воздушным, и вообще, открытым способом – это провода. А то, что оснащено многослойной изоляцией изоляций (а иногда и бронировано), и то, что можно уложить в земле — это кабели. Это, конечно, очень условное разделение. Например, телевизионный сигнал мы подводим к телевизору именно через кабель. Хотя он и не в земле, и без бронирования

Или возьмём кабель ВВГ и провод ПУНП. И то, и другое представляет из себя несколько изолированных медных жил в общей оболочке. Единственным существенным отличием здесь будет только материал изоляции: у кабеля ВВГ она качественнее и негорючая.

Правильнее будет сказать, что кабели отличается от проводов намного более широким спектром применения и многообразием видов. А вообще, всё зависит от желания производителя – нет никаких регламентов по выбору того, или иного наименования.

Рассмотрим самые популярные марки проводов и кабелей для внутренней электропроводки.

Наименование кабеля ВВГ расшифровывается так:

В – изоляция жил из поливинилхлоридного пластиката (ПВХ);

В – оболочка также из ПВХ;

Г – отсутствие защитного покрова;

Возможные дополнительные буквы в маркировке:

п – плоский кабель

нг – не горючий, (изоляция из ПВХ пониженной горючести).

LS – малодымный (с пониженным дымообразованием)

Самые популярные виды кабеля ВВГ:

ВВГнг 2 х 1.5; ВВГнг 2 х 2.5; ВВГнг 2 х 4;ВВГнг 3 х 1.5; ВВГнг 3 х 2.5; ВВГнг 3 х 4; ВВГнг 3 х 6.

Первая цифра в обозначении провода означает число жил в кабеле, вторая – площадь сечения одной жилы в мм2. Для большинства электроприборов используют жилы сечением 2.5 мм2, для осветительных приборов — 1.5 мм2, а для мощных электроприборов, таких как электрическая плита или проточный электроводонагреватель, нужен кабель с сечением жилы не менее 4 мм2, в отдельных случаях даже 6 мм2. Для подбора необходимого сечения надо пользоваться нормативным документом «ПУЭ».

Жилы у кабеля ВВГнг однопроволочные (монолитные). Они не такие гибкие как многопроволочные, что менее удобно для монтажа, а с другой – при подключении лучше однопроволочный, т.к. он даёт качественный и плотный контакт, а многопроволочные жилы деформируются и мнутся при за-жиме клемм. Конечно , их можно опрессовать гильзами или залудить, но это делается далеко не всегда. Форма кабеля ВВГ зависит от предприятия- производи-теля, бывают как плоские, так и круглые. Цвет внешней изоляции чаще бывает чёрный, хотя встречается и белый. Цвет изоляции жил подчиняется следующим правилам: нулевой провод всегда синего цвета, или бело- синий, провод заземления – всегда зелёно-жёлтый. Фазные провода могут быть как однородного цвета, так и белыми с цветными полосками, любого цвета, кроме синего, жёлтого и зелёного.

Читайте так же:
Как настроить розетку с таймером тм31

При монтаже электропроводки нельзя забывать о безопасности, к примеру, когда проводка прокладывается за листами гипсокартона или любой другой каркасной облицовкой, то кабель надо убрать в гофрированную трубу (гофру из ПВХ или ПНД). Главная задача гофры — перекрыть доступ воздуха в случае возгорания. Концы гофры надо тщательно замотать изолентой.

Второй по востребованности у электриков — кабель с немецким названием: «

Расшифровка маркировки кабеля NYM:

N – Normenleitung, т.е. стандартный;

Y – Kunststoffisolierung der Adern – изоляция жил из пластика (ПВХ);

M – Mantelleitung für mittlere mechanische Beanspruchung – значит изоляция кабеля рассчитана на деформации средней степени (кабель годен только для стационарной электропроводки, а сделать удлинитель из него нельзя)

Выпускают NYM по немецкому стандарту, но уже давно на отечественных предприятиях.

Что же из себя представляет кабель NYM?

Жила в кабеле NYM выполнена из меди, она однопроволочная, изоляция из пластика ПВХ, а между изоляцией всего провода и изоляцией жил есть промежуточная изоляция из смеси резины с мелом. Она нужна, как дополнительная изоляция, потому что резина – диэлектрик. А мел позволяет ей быть ей гибкой и легко удаляться при зачистке кабеля. Внешняя изоляция тоже из ПВХ – она не горючая. А точнее, она не поддерживает самостоятельное горение. Это означает, что если поместить её в открытый огонь, она будет гореть, но если её из этого огня достать, горение потухнет.

Подбираем необходимое сечение жил в кабеле NYM так же, как и в случае с ВВГ – в зависимости от нагрузки.

Внешняя изоляция NYM обычно светло- серая, промежуточная – аналогичная. Правда, цвета изоляции отдельных жил могут отличаться от привычных нам стандартов.

Итак, кабель NYM – вполне нормальный, соответствующий всем отечественным (и немецким) стандартам, его без проблем можно применять для прокладки всей домашней электропроводки, даже открытой. Единственное, не надо забывать, что открытые участки должны быть закрыты от солнца, т.к. ультрафиолет вредит внешней изоляции кабеля.

Для внутренней электропроводки также часто используется провод ПВС.

Расшифровка маркировки провода ПВС:

В – винил (изоляция жилы и внешняя изоляция изготовлены из ПВХ),

Самое важное – про-вод ПВС не предназначен для монтажа стационарной электропроводки. Это вытекает из его наименования, а именно из буквы С, то есть «соединительный провод». То есть ПВС предназначен для соединения электроприборов с уже готовой электросетью. Именно с проводом ПВС мы сталкиваемся ежедневно — им мы подключаем большинство бытовой техники, вставляя вилку в розетку. Кроме того, из ПВС изготавливают удлинители и переноски. Т.е. провод ПВС применяется, как шнур. Применение же провода ПВС для скрытой электропроводки нерационально, т.к. срок службы у него маленький, от 6 до 10 лет. А заменить проводку на новую, не разрушая стены и потолки будет в большинстве случаев сложно и дорого, а в остальных случаях – невозможно.

Жилы у провода ПВС многопроволочные, гибкие, ПВХ изоляция цветная и тоже гибкая, оболочка обычно белая, и не менее гибкая. Т.к. ПВС прменяется, как шнур, ему часто приходится испытывать деформацию (гнуться, вытягиваться, закручиваться), то материалы изоляции выполнены с этим учётом , хотя срок службы этого провода – не более 10 лет. Даже если закрепить его неподвижно в качестве стационарной электропроводки, он не прослужит дольше – из-за старения материала изоляции.

Если сравнить ПВС и ВВГ(NYM) для внутренней электропроводки, можно сделать такие выводы:

С одной стороны, ПВС дешевле, с другой – ВВГ(NYM) надёжнее. Срок службы у ВВГ заявлен 30 лет, что в трое выше, чем у ПВС, изоляция – негорючая, жилы – однопроволочные, что делает клеммные соединения значительно качественнее и надёжнее. Если кому-то важнее долговечность, а кому-то хочется денег сэкономить , то тут, как говорится, дело хозяйское.
