Испытания вакуумных выключателей

Испытания вакуумных выключателей

Испытания вакуумных выключателей

Вакуумный выключатель – это коммутационный аппарат, который предназначается для отключения либо включения электрической сети в обычном режиме. А также он применяется при возникновении аварийной ситуации. В основе его работы лежит гашение электрической дуги в вакууме. Характеризуются такой выключатель высокой прочностью. И для того чтобы он не подвел в самый неподходящий момент, обеспечил надёжную пожаробезопасность и предотвратил возможное возгорание, необходимо своевременно проводить испытание вакуумного выключателя.

Методика испытания вакуумного выключателя

Первое, с чего необходимо начать, – это визуальный осмотр. Проверяется правильность соединения контактных присоединений ошиновки, в каком состоянии находится привод и т.д. Изоляция должна быть чистой и целостной.

Измерение сопротивления изоляционного покрытия вторичных цепей осуществляется при помощи мегомметра. Показатель не должен быть меньше 1 МОм. Кроме того, допустимая величина его зависит от класса используемого напряжения.

Основные требования безопасности при проведении испытаний

Высоковольтные испытания вакуумных выключателей требуют определенной осторожности и соблюдения жестких требований безопасности. Чтобы избежать несчастного случая, необходимо:

  • Располагать испытательную установку в максимально возможной близости от проверяемого оборудования. Вывод высокого напряжения самой установки заземлять только проводниками из меди.
  • Обеспечить изоляцию места испытания с помощью канатных ограждений и табличек с предупреждающей надписью крупным шрифтом.
  • Обязательно проверять перед каждым циклом подачи напряжения безопасность сборки схемы и расположение всех участников.
  • Исключить во время подачи напряжения любые неконтролируемые передвижения, нахождение людей на тестируемом объекте и вблизи корпуса установки.

Виды проводимых испытаний

Испытания высоковольтных вакуумных выключателей и их приводов включают в себя:

  • Общий осмотр состояния изоляции всех подвижных частей и обмотки электромагнитов.
  • Тест на целостность изоляционного слоя всех имеющихся опор и самого корпуса с помощью тока повышенного уровня напряжения.
  • Проверку нормировки всех деталей заводского производства с помощью снятия показаний сопротивления при постоянном токе.
  • Отслеживание времени работы имеющихся подвижных частей.
  • Тестовые мероприятия для определения соответствию паспортным данным.
  • Интервальные измерения минимального уровня напряжения отключения.
  • Отслеживание термореакции токоведущих и других значимых элементов.

Испытания изоляции повышенным выпрямленным напряжением

Проводят испытания изоляции по истечению двухгодичного использования данного устройства. Величина напряжения для вторичных цепей и ЭМУ должна быть равна 1000В, если выключатель рассчитан на 60В. Данный параметр напрямую зависит от типа изоляционного покрытия и определяется по специальной таблице.

Читайте так же:
Масляные выключатели особенности конструкции

Определение минимального порога срабатывания устройства

Электромагниты вакуумного аппарата обязаны срабатывать на напряжение:

  • включения – 0,85 Uном;
  • отключения – 0,7 Uном.

Многократное опробование осуществляется при номинальной величине напряжения на выводах выключателя. Количество циклов должно находиться в пределах от 3 до 5.

Проверка состояния контактов

Данный метод основан на измерении сопротивления постоянному току полюсов, а также визуальном осмотре. Величина данного показателя не должна превышать нормированное значение, которое определено технической документацией от завода-изготовителя на выключатель.

Также стоит определить и временные характеристики отключения данного устройства. Они не должны отличаться от паспортных данных. Время включения устройства находится в диапазоне от 0,05 до 0,08 секунд, а выключения – 0,05 – 0,07 сек. В качестве прибора используют виброграф.

Ещё одним важным этапом проверки является определение соосности контактов и контактных ячеек, а также соответствие характеристик контактных соединений в КРУ.

После завершения всех процедур по проверке надежности и работоспособности устройства, электролаборатория должна предоставить протокол испытания вакуумного выключателя.

Испытания высоковольтных выключателей в электролаборатории ПрофЭнергия

Мы проводим испытания вакуумных выключателей.

Наши лицензии позволяют осуществлять все необходимые замеры и испытания, а благодарственные письма, подтверждают высокий уровень оказанных услуг.

Стоимость испытания вакуумных выключателей

Для экономии времени наши специалисты могут бесплатно выехать на объект и оценить объем работ

Заказать бесплатную диагностику и расчет стоимости

Остались вопросы?

Для консультации по интересующим вопросам, или оформления заявки, свяжитесь с нами по телефону:

1.8.22. Вакуумные выключатели

Вопрос 103. В каком объеме производится испытание изоляции повышенным напряжением частоты 50 Гц?

Ответ. Производится в объеме:

испытания изоляции выключателя. Значение испытательного напряжения принимается согласно табл. 1.8.16;

испытания изоляции вторичных цепей и обмоток электромагнитов управления (п. 2).

Вопрос 104. При каком минимальном напряжении должны срабатывать электромагниты управления?

Ответ. Должны срабатывать:

электромагниты включения – при напряжении не более 0,85 Uном;

электромагниты отключения – при напряжении не более 0,7 Uном (п. 3).

Вопрос 105. Каким должно быть число операций и сложных циклов, подлежащих выполнению выключателем при номинальном напряжении на выводах электромагнитов?

Ответ. Это число должно составлять:

3-5 операций включения и отключения;

2-3 цикла В-0 без выдержки времени между операциями (п. 4).

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Читайте также

Масляные выключатели

Масляные выключатели Вопрос. Что входит в объем испытаний масляных выключателей?Ответ. В объем испытаний входит:измерение сопротивления изоляции: подвижных и направляющих частей, выполненных из органических материалов, вторичных цепей, электромагнитов включения и

Читайте так же:
Дренажный насосы с сенсорными выключателями

Воздушные выключатели

Воздушные выключатели Вопрос. Что входит в объем испытаний воздушных выключателей?Ответ. В объем испытаний входит:измерение сопротивления изоляции:опорных изоляторов, изоляторов гасительных камер и отделителей, изолирующих тяг и воздухопроводов выключателей всех

Элегазовые выключатели

Элегазовые выключатели Вопрос. Что входит в объем испытаний элегазовых выключателей?Ответ. В объем испытаний входит:измерение сопротивления изоляции вторичных цепей и электромагнитов управления;испытание изоляции выключателя;измерение сопротивления постоянному

Вакуумные выключатели

Вакуумные выключатели Вопрос. Что входит в объем испытаний вакуумных выключателей?Ответ. В объем испытаний входит:измерение сопротивления изоляции вторичных цепей и обмоток электромагнитов управления;испытание изоляции повышенным напряжением частоты 50 Гц;проверка

Выключатели нагрузки

Выключатели нагрузки Вопрос. Что входит в объем испытаний выключателей нагрузки?Ответ. В объем испытаний входит:измерение сопротивления изоляции вторичных цепей и обмоток электромагнитов управления;испытание повышенным напряжением промышленной частоты;измерение

3.5. Универсальные акустические датчики-выключатели

3.5. Универсальные акустические датчики-выключатели Среди радиолюбительских конструкций встречаются простые устройства, собранные по разным схемам. Их отличает набор элементов, уровень усиления и чувствительность к акустическим колебаниям. На основе чувствительных

Выключатели

Выключатели Выключатели мгновенного действия (кнопочные) по типу образуют груп пы датчиков касания, указателей направления и конечных выключателей Разнообразие типов подобных выключателей обеспечивает свободу их вы бора. Наиболее часто в робототехнике используются

Выключатели низкого уровня

Выключатели низкого уровня На рис. 6.20 выключатель с меткой А выдает на шину ввода/вывода сигнал высокого логического уровня до момента замыкания. После замыкания шина «садится» на землю, т. е. получает сигнал низкого уровня. Когда микроконтроллер получает сигнал

Выключатели высокого уровня

Выключатели высокого уровня Программы и схемные решения для данного случая комплементарны предыдущему примеру. Посмотрим снова на рис. 6.20 – вариант В. Если переключатель с меткой В находится в положении «выключено», то шина выхода имеет низкий логический уровень. При

1.8.19. Масляные выключатели

1.8.19. Масляные выключатели Вопрос 83. Каким должно быть измеренное сопротивление изоляции подвижных и направляющих частей масляных выключателей?Ответ. Сопротивление изоляции не должно быть меньше следующих значений: (п. 1а).Вопрос 84. В каких случаях производится оценка

1.8.20. Воздушные выключатели

1.8.20. Воздушные выключатели Вопрос 91. Каким должно быть сопротивление изоляции опорных изоляторов, изоляторов гасительных камер и отделителей, изолирующих тяг и воздухопроводов выключателей всех классов напряжений?Ответ. Должно быть не ниже значений, приведенных в табл.

Читайте так же:
Автоматические выключатели общепромышленного применения

1.8.21. Элетазовые выключатели

1.8.21. Элетазовые выключатели Вопрос 97. Как должно выполняться испытание изоляции выключателя?Ответ. Должно выполняться напряжением промышленной частоты согласно табл. 1.8.16. Допускается не производить испытание выключателей, заполненных элегазом на заводе-изготовителе и

1.8.23. Выключатели нагрузки

1.8.23. Выключатели нагрузки Вопрос 106. Каков полный объем испытаний выключателей нагрузки?Ответ. В этот объем входит:измерение сопротивления изоляции вторичных цепей и обмоток электромагнитов управления (п. 1);испытание повышенным напряжением промышленной частоты

Аппараты высокого напряжения — Конструкции вакуумных ДУ и вакуумных выключателей

В настоящее время в СССР развернуты большие работы по созданию вакуумных ДУ Прошли успешные испытания серия ДУ на напряжение 10 кВ, номинальный ток 400—3200 А и номинальный ток отключения 4—31,5 кА. На рис. 6 8 представлено вакуумное ДУ КДВ-10-1600-20. Фланцы 6 соединены с вакуумно-прочным ребристым керамическим цилиндром 10. К токовводу 4 прикреплены неподвижные контакты 1, 2 в виде торцевой розетки с шестью точками касания. Подвижный контакт 1, 2 укреплен на токовводе 5, который связан с сильфоном 7. Благодаря этому подвижный контакт может перемещаться по вертикали. Между частями 1 и 2 контактов имеется зазор 3. Внешние токоподводы присоединяются к фланцу 6 (жесткая шина) и токовводу 5 (с помощью гибких шин). Для выравнивания электрического поля и защиты цилиндра 10 от напыления парами металла служат экраны 8 и 9. Экран 8 крепится к изолятору с помощью кольца 11. Ниже приводятся данные этого ДУ.
Номинальное напряжение, кВ . 10
Номинальный ток, кА. 1,6
Сопротивление токоведущей цепи при дополнительном поджатии 1600 Н, мкОм . 16
Номинальное относительное содержание апериодической составляющей . 0,35
Длительность дуги, с, не более. 0,02
Предельный ток включения, кА:
амплитуда . 51
начальное значение периодической составляющей . 20
Ток термической стойкости (4 с), кА . . .20
Амплитуда предельного сквозного тока, кА. 70
Средний ток среза, А, не более. 10
Электрическая износостойкость в цикле ВО:
при Iо. ном=1,6 кА . 100
при Iо. ном=20 кА . 25
Механическая износостойкость, операций. 2·104
Ход подвижного контакта, мм. 12

Вакуумное ДУ:
Рис. 6.8. Вакуумное ДУ: Uном=10кВ; Iном=630-1600 А, Io.ном=20 кА

Допустимый износ контактов, мм. 4
Скорость подвижного контакта, М/с:
при отключении. 1,7—2,3
при включении. 0,6—0,9
Минимальная бестоковая пауза, с . . . 0,3
Средний срок службы ДУ, лет . 25
ДУ обеспечивает работу в циклах по ГОСТ 687-78
Успешно прошли испытания экспериментальные образцы ДУ напряжением 35 кВ, номинальным током 1600 А и током отключения 20 кА. Отечественный выключатель на напряжение 10 кВ (на базе камеры
КВД-10-630/1600-20) представлен на рис. 6.9. Розеточные входные и выходные контакты позволяют легко использовать выключатель Для КРУ.
На рис. 6.10 представлено ДУ фирмы «Сименс» (ФРГ) на напряжение 12 кВ, номинальный ток 1250 А и номинальный ток отключения 25 кА. В дальнейшем номинальный ток был поднят до 2500 А и напряжение — до 24 кВ при токе отключения 16 кА. Особенностью ДУ является отсутствие сплошного изоляционного корпуса. Средняя часть выключателя — камера гашения 1 — выполнена металлической. Пары металла, осаждаясь на стенке камеры, не ухудшают изоляционных свойств ДУ. Контакты имеют шлицы-спирали 2, уменьшающие износ и повышающие ток отключения. Поле внутри ДУ выравнивается с помощью двух экранов 3, соединенных с камерой гашения, и двух экранов 4, соединенных с фланцами ДУ. На рис. 6.11 представлен выключатель, использующий такое ДУ. ДУ укреплено на опорных изоляторах с помощью держателей 1 и 7. Подключение выключателя производится выводами 2 и 6. Вывод 6 соединен с подвижным контактом 4 с помощью гибкой связи. Неподвижный контакт 3 соединен с выводом 2.

Читайте так же:
Высоковольтный выключатель 500 кв

Вакуумный выключатель ВЭИ

Рис. 6.9 Вакуумный выключатель ВЭИ: Uном=10 кВ; Iном=1600 А, Io,ном=20 кА

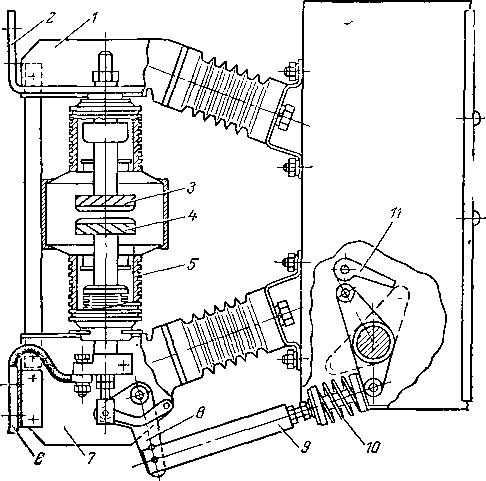

Изоляция неподвижного 3 и подвижного 4 контактов от металлического корпуса 1 (см. рис. 6.10) осуществляется фарфоровыми изоляторами 5. Перемещение подвижного контакта осуществляется с помощью звеньев 8 и 9. Пружина 10 создает дополнительное контактное нажатие. Управление механизмом производится с помощью защелки 11. В выключателе используется двигательный привод. Выключатель выпускается на напряжение 7,2—24 кВ, номинальный ток 630—2500 А и ток отключения 8—25 кА. Скорость восстановления электрической прочности ДУ — до 5·104 В/мкс. Наибольшая длительность горения дуги 11 мс. Выключатель может обеспечить 20 000 операций при цикле ВО и номинальном токе и 100 операций при номинальном токе отключения. При меньших мощностях выключатель получается еще более компактным.
Рис. 6.10. Вакуумное ДУ фирмы «Сименс»: Uном — до 24 кВ; Iном- до 2500 А, Io.ном- до 2500 кА

Вакуумное ДУ фирмы «Сименс»

Рис. 6.11. Вакуумный выключатель фирмы «Сименс» с ДУ по рис. 6.10

На рис. 6.12 показан вакуумный выключатель на 3,3—6,6 кВ с номинальным током 400 А. Механическая износостойкость 5-106, электрическая 106 операций.

Малогабаритный вакуумный выключатель

Рис. 6.12. Малогабаритный вакуумный выключатель напряжением 3,3—6,6 кВ фирмы «Сименс»

Испытание вакуумных выключателей в ЭУ напряжением до 35 кВ.

Главное предназначение вакуумного выключателя – управление коммутационными действиями по включению и отключению высоковольтного оборудования в электроустановке в обычном режиме. Наличие релейных защит в ячейке вакуумного выключателя подразумевает использование его для немедленного отключения оборудования при возникновении аварийной ситуации.

Порядок проведения испытания вакуумного выключателя

  1. Обязательный визуальный осмотр. Осмотр оборудования до его проверки может сказать о многом. Греются ли контакты, состояние электропривода, целостность изоляторов, отсутствие сколов говорят о пригодности выключателя к работе.
  2. Перед испытаниями ВВ выполняется замер состояния сопротивления изоляции, проверка производится с помощью мегаоометра. Сопротивление должно быть равным или быть больше 1 МОм.
Читайте так же:
Концевой выключатель привода для крана

Основные этапы проведения испытаний вакуумных выключателей

  1. Осмотр изоляции управляющих электромагнитов и подвижных частей «вакуумника».
  2. При подаче высокого напряжения проверяется состояние изоляции корпуса вакуумного выключателя.
  3. Контроль соответствия значений сопротивления элементов вакуумного выключателя постоянному току.
  4. Подвижные части проверяются на время срабатывания оборудования.
  5. Проверка установленных паспортных характеристик согласно заводским нормам.
  6. Проверка на отключение при минимальном напряжении.
  7. Тепловизионная проверка поставленного в работу вакуумного выключателя.

Испытание качественных показателей изоляции выпрямленным повышенным напряжением. Испытание проводится 1 раз в два года. Проверка выполняется и для вторичных, управляющих выключателем цепей. Величина напряжения для испытания вторичных цепей и электромагнита управления должно быть 1000 В. Это испытание состоит из следующих этапов:

  1. Осуществляется проверка электромагнитов включения ВВ, определяются значения срабатывания при минимальном пороге напряжения.
  2. Выполнение многократного опробования. Число коммутационных циклов в период опробования не менее 5.
  3. Проверяется состояние контактов. Обязательно производится визуальный осмотр, затем выполняется замер сопротивления постоянному току. Результаты считаются удовлетворительными, если полученные значения совпадают и не отличаются от характеристик, указанных в технической документации.
  4. Выполняется проверка времени срабатывания данного оборудования. Время включения ВВ находится в границах 0,05-0,08 с, выключение – 005-0,07 секунд. Испытание производится вибрографом.
  5. В перечень испытательных действий включена проверка относительной соосности втычных контактных соединений – подвижного контакта выключателя и неподвижного контакта ячейки.
