Расположение выключателей

Расположение выключателей

В случае с комнатным освещением вы знаете, что все выключатели отвечают за свет. Но к какому из них конкретно подключена каждая лампа? Обычно лампы располагаются горизонтально в два ряда (на потолке, вдоль столов или на них). А выключатели – в один ряд на вертикальной стене. Как может один ряд выключателей соответствовать двум рядам ламп? А поскольку выключатели установлены на стене, а лампы – на потолке, вам придется подключить мышление, чтобы установить их соответствие друг другу. Современное устройство выключателей делает проблему соответствия неразрешимой.

Электрики обычно устанавливают выключатели в том же порядке, что и лампы, но рассогласование в их пространственном расположении делает достижение естественного соответствия трудной, если вообще выполнимой задачей. Им приходится использовать стандартные комплектующие, а производители и дизайнеры этих комплектующих беспокоятся только о том, как подогнать их под необходимое количество выключателей. Никто не думает о том, как связать расположение последних с расположением ламп.

Внутренней отделкой моего дома занимались два молодых дизайнера, которым нравились аккуратные ряды выключателей В вестибюле они поставили горизонтальный ряд из четырех одинаковых выключателей, а в гостиной – вертикальный ряд из шести. «Вы привыкнете к ним», – убеждали они нас в ответ на наше недовольство. Мы так и не привыкли. В конце концов нам пришлось заменить их на более удобные. Но даже сделав это, мы не перестали ошибаться.

В моей психологической лаборатории лампы и выключатели были разбросаны по всему помещению. Сотрудникам это, естественно, мешало. В лаборатории имеется три основных коридора и 15 комнат. Более того, на этом этаже нет окон, поэтому, если свет выключен, в помещении ничего не видно.

Если выключатели установлены на стене, они никак не могут соответствовать расположению ламп. Тогда зачем устанавливать их на стену? Почему не сделать все по-другому? Почему не расположить выключатели горизонтально в два ряда на миниатюрном плане помещения так, чтобы они соответствовали лампам, за которые отвечают? Согласуйте расположение выключателей с расположением ламп, и вы получите естественное соответствие. В отношении освещения моей лаборатории (и моего дома) было принято решение соорудить небольшие панели, представляющие собой планы комнат, и в нужном месте поместить на них выключатели [36] . На рис. 4.7 и 4.8 вы можете увидеть панели, которые стоят в моем доме и в моей лаборатории соответственно.

Рис. 4.7. Вертикальная панель с шестью выключателями (А) была установлена горе-дизайнерами. Она отвечает за освещение нашей гостиной, которая отличается своей неправильной формой. Мы так и не запомнили, за что отвечает каждый из выключателей. На фото Б представлено наше решение: расположение выключателей соответствует действительному расположению ламп. (Еще один выключатель, для киноэкрана, будет установлен на вертикальной пластинке как раз над этой панелью. Дизайн разработан Дэвидом Варго)

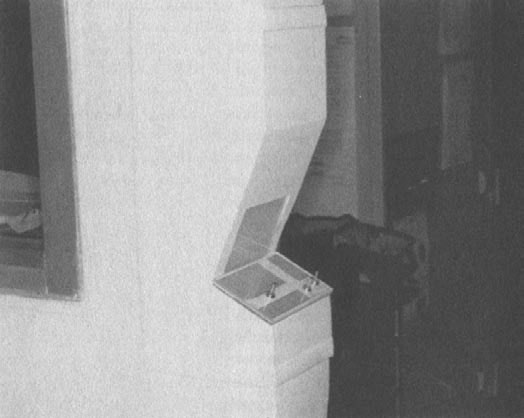

Рис. 4.8. Сначала выключатели были разбросаны по всей лаборатории. Мы собрали их воедино и расположили на панели, отражающей план помещения. (Панель разработана Дэвидом Варго)

Удобен ли такой принцип расположения выключателей? С радостью отмечу, что да. Один из работников лаборатории прислал мне записку следующего содержания:

«Знаете, мне нравятся эти новые выключатели: они просты в применении и расположены в одном месте при входе в лабораторию. Проходя мимо, можно махнуть рукой, и в нужном помещении загорится свет. Признаться, я думал, что от них не будет никакой пользы. Я ошибался».

Везде ли применимы такие выключатели? Наверное, нет. Но также нет причин от них отказываться. Конечно, существуют препятствия технического характера, ведь строители и электрики работают только со стандартными деталями. Так, может, сделать панель, которая крепилась бы к стене (а не на стену) и на которой выключатели были бы расположены горизонтально? И на ее поверхности разметить сетку, чтобы при установке выключателей исходить из расположения светильников в комнате? И избавиться, наконец, от этих стандартных решений?

Я предлагаю располагать выключатели горизонтально, тогда как сегодня все они крепятся на стенах. Кому-то мое решение покажется ужасным. Тогда можно сделать выемку в стене и поместить панель туда. В конце концов если в стенах есть пространство для вертикальных панелей, в них найдется место и для горизонтальных. Кроме того, можно установить выключатели на небольшую подставку или полку.

Читайте так же:
Катушка отключения выключателя мкп 110

Горизонтальное расположение автоматических выключателей

ГОСТ Р 50031-2012
(МЭК 60934:2007)

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ ДЛЯ ЭЛЕКТРООБОРУДОВАНИЯ (АВО)

Circuit-breakers for equipment (СВЕ)

Дата введения 2013-01-01

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"

На территории Российской Федерации документ не действует. Действует ГОСТ Р 1.0-2012. — Примечание изготовителя базы данных.

Сведения о стандарте

1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-технический центр "Энергия" (АНО "НТЦ "Энергия") и Обществом с ограниченной ответственностью "Всероссийский научно-исследовательский и конструкторско-технологический институт низковольтной аппаратуры" (ООО "ВНИИэлектроаппарат") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 331 "Низковольтная аппаратура распределения, защиты и управления"

4 Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 60934:2007, издание 3.1 "Автоматические выключатели для электрооборудования (ABO)" (IEC 60934:2007 "Circuit-breakers for equipment (СВЕ)". При этом разделы 1-9 и приложения A-L полностью идентичны, а приложение ДА содержит дополнительные требования, учитывающие потребности национальной экономики Российской Федерации и/или особенности национальной стандартизации.

Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. — Примечание изготовителя базы данных.

Введено приложение ДБ, содержащее сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте.

Раздел "Нормативные ссылки" изложен в соответствии с требованиями ГОСТ 1.5-2004 и выделен в тексте курсивом

Вероятно ошибка оригинала. Следует читать: ГОСТ Р 1.5-2004. На территории Российской Федерации документ не действует. Действует ГОСТ Р 1.5-2012;

В бумажном оригинале обозначения и номера стандартов и нормативных документов в разделах "Предисловие", "Введение", приложении ДБ и по тексту документа отмеченные знаком "*", приводятся обычным шрифтом, остальные по тексту документа выделены курсивом. — Примечание изготовителя базы данных.

5 ВЗАМЕН ГОСТ Р 50031-99 (МЭК 60934-98).

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок — в ежегодно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Введение

Настоящий стандарт разработан в целях прямого применения МЭК 60934:2007.

Настоящий стандарт содержит аутентичный текст международного стандарта МЭК 60943:2007 с дополнительными требованиями национальной экономики Российской Федерации и/или особенностей национальной стандартизации.

Соответствует оригиналу. — Примечание изготовителя базы данных.

Настоящий стандарт имеет следующие отличия от ГОСТ Р 50031-99, вызванные принятыми изменениями и дополнениями к международному стандарту МЭК 60934:98:

— внесены ряд уточнений и дополнений в раздел 1;

— введен раздел 2 "Нормативные ссылки";

— раздел 3 "Определения" дополнен новыми определениями, уточнены некоторые прежние определения;

— в разделе 4 "Классификация" видоизменены некоторые классификационные характеристики, раздел дополнен двумя новыми характеристиками;

— в разделе 5 "Характеристики" уточнены некоторые характеристики;

— раздел 6 "Маркировка и другая информация об изделии" дополнен требованием по маркировке АВО, пригодных для разъединения, уточнены некоторые маркировочные данные;

— раздел 8 "Требования к конструкции и работоспособности" дополнен рядом новых требований (например, требованиями к изоляционным характеристикам, расстояниям утечек и воздушных зазоров, требованиями к вновь появившимся типам выводов, расширенными требованиями к коррозионной стойкости и т.п.);

— раздел 9 "Испытания" дополнен рядом испытаний в связи с вновь появившимся требованиями к конструкции, а также уточнением некоторых методов испытаний (например, испытаний на коммутационную способность);

— введены новые приложения Н, G, K, L;

— уточнено приложение ДА "Дополнительные требования, учитывающие потребности национальной экономики Российской Федерации и/или особенностей национальной стандартизации".

Настоящий стандарт может быть использован в качестве доказательной базы для целей подтверждения соответствия продукции требованиям безопасности, установленным в техническом регламенте.

Читайте так же:
Автоматические выключатели системы узо

1 Общие положения

Настоящий стандарт распространяется на механические коммутационные аппараты, именуемые "автоматические выключатели для электрооборудования" (АВО), предназначенные для защиты цепей в электрическом оборудовании.

Примечание 1 — Термин "электрооборудование" подразумевает электроприборы.

Примечание 2 — Защищаемые устройства — это двигатели, трансформаторы, встроенные сети, и т.п.

АВО могут обладать более высокой номинальной наибольшей отключающей способностью, чем того требуют условия перегрузки, и, кроме того, могут в сочетании с заданным устройством защиты от короткого замыкания (УЗКЗ) обладать устойчивостью к токам короткого замыкания.

Настоящий стандарт также рассматривает вопрос защиты электрооборудования при снижении напряжения и/или перенапряжении.

Настоящий стандарт распространяется на АВО переменного тока с номинальным напряжением не более 440 В и/или постоянного тока с номинальным напряжением не более 250 В, номинальным током не более 125 А и номинальной отключающей способностью не более 3000 А.

Настоящий стандарт распространяется на АВО, которые предназначены для:

— автоматического отключения и неавтоматического или автоматического возврата в исходное положение;

— автоматического отключения и неавтоматического или автоматического возврата в исходное положение, а также для выполнения ручных коммутационных операций.

Настоящий стандарт также распространяется на АВО, в которых устройства, обеспечивающие автоматическое отключение, отсутствуют или не представлены в составе конструкции (см. 3.1.3).

Примечание 3 — Данный стандарт может быть использован в качестве руководящего документа на напряжения до 630 В переменного тока.

Настоящий стандарт содержит все необходимые требования, обеспечивающие подтверждение соответствия эксплуатационных характеристик данного оборудования типовыми испытаниями.

Настоящий стандарт также содержит подробные соответствующие требования к испытаниям и методы испытаний, обеспечивающие повторяемость результатов испытаний.

АВО типа М (см. 4.4.2) и типа S (см. 4.4.3), способ оперирования которых имеет характеристику категории РС2, в соответствии условиями приложения L считаются пригодными для разъединения.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 15.201-2000 Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство

ГОСТ Р 50030.1-2007 (МЭК 60947-1-2004) Аппаратура распределения и управления низковольтная. Часть 1. Общие требования

ГОСТ Р 50339.1-92 (МЭК 60269-2-86) Низковольтные плавкие предохранители. Часть 2. Дополнительные требования к плавким предохранителям промышленного назначения

ГОСТ Р 50339.2-92 (МЭК 60269-2-1-87) Низковольтные плавкие предохранители. Часть 2-1. Дополнительные требования к плавким предохранителям промышленного назначения. Разделы 1-3

ГОСТ Р 50339.3-92 (МЭК 60269-3-87) Низковольтные плавкие предохранители. Часть 3. Дополнительные требования к плавким предохранителям бытового и аналогичного назначения

ГОСТ Р 50345-2010 (МЭК 60898-1:2003) Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. Часть 1. Автоматические выключатели для переменного тока

ГОСТ Р 51317.4.2-2010 (МЭК 61000-4-2:2008) Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний

ГОСТ Р 51317.4.3-99 (МЭК 61000-4-3-95) Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний

ГОСТ Р 51317.4.4-2007 (МЭК 61000-4-4:2004) Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний

ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95) Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний

ГОСТ Р 51318.22-2006 (СИСПР 22-2006) Совместимость технических средств электромагнитная. Оборудование информационных технологий. Радиопомехи индустриальные. Нормы и методы измерений

ГОСТ Р 51329-99 (МЭК 61543-95) Совместимость технических средств электромагнитная. Устройства защитного отключения, управляемые дифференциальным током (УЗО-Д), бытового и аналогичного назначения. Требования и методы испытаний

ГОСТ Р МЭК 60227-1-2011 Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Часть 1. Общие требования

Действует ГОСТ IEC 60227-1-2011, здесь и далее по тексту. — Примечание изготовителя базы данных.

ГОСТ Р МЭК 60227-2-99 Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Часть 2. Методы испытаний

ГОСТ Р МЭК 60227-3-2011 Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Кабели без оболочки для стационарной прокладки

Действует ГОСТ IEC 60227-3-2011, здесь и далее по тексту. — Примечание изготовителя базы данных.

ГОСТ Р МЭК 60227-4-2011 Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Кабели в оболочке для стационарной прокладки

Читайте так же:
Авдт 34 c16 100ма автоматический выключатель дифф тока

Действует ГОСТ IEC 60227-4-2011, здесь и далее по тексту. — Примечание изготовителя базы данных.

Описание и принцип работы автоматического выключателя АП-50

Автоматический выключатель АП-50 используется для предохранения электрических двигателей и других электроустановок от избыточной нагрузки и инцидентов коротких замыканий. Также их используют для запуска и выключения двигателей и электроцепей.

Устройство автомата АП-50

Продукты данной серии выпускаются с двумя и тремя полюсами. Аппараты из первой группы рассчитаны на постоянный электроток с номинальным показателем напряжения до 220 В и переменный – до 500 В (50-60 Гц). Модели с тремя полюсами работают только с переменным током (параметры такие же, как для двухполюсных приборов). Электрическая начинка автомата помещена в пластмассовый корпус, включающий в себя съемную переднюю панель, дно и основную часть.

Выключатель имеет 4 технологических узла:

  • управляющий механизм, основанный на свободном расцеплении, с моментально срабатывающими кнопками включения и выключения;
  • камеры, гасящие электрическую дугу (расположены в нижней части устройства);
  • расцепители сверхвысоких токов – тепловой (покрыт сверху защитной пластинкой из текстолита) и электромагнитный;
  • система контактов, включающая в себя стационарные и подвижные элементы.

Среди моделей АП-50 есть не оснащенные блок-контактами вообще, имеющие один контакт или два. В приборы, не оснащенные такой комплектующей, можно поставить ее самостоятельно.

Технические характеристики

В исправном состоянии автомат способен переносить механические воздействия в соответствии с категорией М7, указанной в ГОСТ 17516.1. Защита от влаги у аппарата полностью отсутствует, поэтому при эксплуатации надо тщательно следить за тем, чтобы не допускать ее проникновения на корпус или рабочие узлы. Не стоит ставить прибор в помещении с высокой влажностью воздуха, в очень жарком месте (40 °С и выше), там, где выпадает роса или оседает иней, а также в местах, куда проникают лучи солнца или лучистая энергия приборов отопления.

При комнатной температуре (15-25 °С) характеристики работы теплового расцепителя имеют такой вид:

  • с током 1,05 In на протяжении часа срабатывания не возникает;
  • контакты открываются за полчаса при токе 1,35 In;
  • если на один из полюсов послать нагрузку 6 In, перегрузочный расцепитель проявит активность в течение 2-15 секунд;
  • после расцепления включить прибор следующий раз можно по прошествии 2 минут (за это время механизм остывает).

Автоматы заточены под ограниченное число включений и выключений (50 000). Максимальная способность к коммутации для токов до токов до 10 А равна 50000, для 16-25 А – 25000, для больших значений – 20000. Предельный ток, при котором включается аппарат, составляет 10 А.

Время от времени нужно чистить устройство от пыли и загрязнений, проверять положение контактов (не должно быть перекоса). Нужно регулярно обеспыливать и пространство вокруг прибора. Пыль имеет выраженные токопроводящие свойства и легко может привести к неисправности выключателя.

Класс токоограничения (быстродействие отсечки)

В технической документации, поставляемой в комплекте с прибором, данные о скорости срабатывания отсечки не приводятся. Но этот параметр можно определить при практических испытаниях в пусконаладочных организациях. Правильно функционирующий выключатель генерирует отсечку за 0,01-0,015 с. Если время превышает 0,2 с, аппарат считается неисправным. Учитывая значительный ход сердечника, класс токоограничения для этой группы приборов находится в районе единицы. В ситуациях, когда данный параметр играет значительную роль, лучше приобрести автомат другой марки с большим быстродействием.

Характеристика срабатывания

Время-токовые характеристики серии аппаратов АП-50 варьируются в зависимости от показателя силы тока. Для In в 1,6,2,5 и 4 А время срабатывания при небольших цифрах кратности тока (2-4) меньше, чем для больших значений In, а при больших перегрузках – наоборот, несколько дольше. Тепловые расцепители при любых значениях тока срабатывают при перегрузке в 1,5-3 раза, а время реакции варьируется в пределах 70-300 с. Магнитные расцепители на 3,5 In включаются медленнее (до 60 с), а на 10 In – активизируются при восьмикратной и более перегрузке в течение однозначного числа секунд.

Принцип действия

Когда в фазе возникает ток короткого замыкания либо перегрузка, в дело вступает один из расцепителей, посылая сигнал на рейку, выключающую ток и размыкающую контакты (она может работать с любой из трех фаз). Гашение электрической дуги основано на ее разделении на части и деионизации установленными в камерах пластинками. Значения максимального тока можно регулировать с помощью специального болта. Для доступа к нему аппарат выключают из сети, откручивают болты, придерживающие крышку, и снимают ее.

Читайте так же:
Выключатель фар заднего хода passat b3

Производители автоматических выключателей АП-50

Изготавливают автоматы на российских и украинских предприятиях. Из первых наиболее крупными производителями являются Курский электроаппаратный завод (его продукты маркируются как АП50Б) и «Электроконтактор» из Челябинска, вносящий в конструкцию некоторые модификации: квадратные кнопки вместо круглых, контакты для подсоединения к сети расположены на поверхности кожуха. В Украине выключатели изготавливает УПП УТОС, расположенное в Житомирской области в городе Коростень.

Испытания автомата АП50

Данная процедура включает в себя проверку функционирования двух основных расцепителей. В процессе применяется ток с разными показателями перегрузки.

Проверка теплового расцепителя АП50

В качестве тестируемого аппарата можно использовать, например, РЕТОМ-21. Его подсоединяют к крайним полюсам выключателя после последовательного соединения полюсов. Тестирование проводят тремя типами тока:

  • 1,05 * In или 1,1 * In (где In – номинальное значение) – при подаче такого тока прибор не должен выключаться на протяжении часа;
  • 1,35 * In – ток, при котором расцепление должно происходить в течение получаса;
  • 6 * In – при подаче такой перегрузки отключение происходит в течение 2-15 секунд.

Процедура позволяет проверить исправность автомата при реагировании на различные степени перегрузки.

Проверка электромагнитного расцепителя АП50

Этот расцепитель срабатывает при поступлении десятикратной перегрузки (10 * In, то есть 500 А). Выключение должно происходить за 0,1-0,2 с, при более продолжительном реагировании аппарат считается бракованным.

Приборы серии АП-50 хорошо подходят для защиты сетей от избыточной нагрузки и предотвращения инцидентов короткого замыкания. Однако в случае большой важности класса токоограничения лучше выбрать более быстродействующий автомат. Также важно соблюдать условия эксплуатации – не допускать излишней влажности воздуха и попадания воды на корпус или внутрь выключателя

Характеристики автоматических выключателей

При выборе приборов для защиты электрических сетей необходимо учитывать особенности их конструкции, от которых зависит эффективность работы в конкретных условиях. Это азбучная истина, а чтобы следовать ей, вам необходимо уметь читать обозначения на корпусе прибора. Основным параметром автоматического выключателя является номинал рабочего тока, эту цифру на корпусе принимают во внимание прежде всего.

Рядом с ней находится еще и буква. Она обозначает тип его времятоковой характеристики. Если вы упустите ее из вида, то ваша уверенность в надежности защиты электрической цепи может оказаться ложной – сначала сгорит защищаемое устройство, а вот автомат сработает уже после этого. Сегодня мы расскажем вам о том, что такое токовая характеристика автоматического выключателя и как она влияет на его работу.

Как устроен автоматический выключатель

Автоматический выключатель – это электромеханическое устройство. Его конструкция состоит из подвижной контактной группы, системы рычагов и пружин, обеспечивающих ее перемещение и удержание в одной из позиций (включено или выключено), а также двух чувствительных элементов, реагирующих на изменение силы тока, проходящего по цепи. Способ их реакции учитывает одно из внешних проявлений действия электрического тока:

  • Движение проводника в магнитном поле.
  • Нагрев проводника вследствие особенностей его атомной структуры, препятствующей прохождению тока и называемой электрическим сопротивлением.

В первом случае чувствительный элемент называется электромагнитным, а во втором – тепловым расцепителем.

Электромагнитный расцепитель

Электромагнитный расцепитель

Электромагнитный расцепитель автоматического выключателя – это соленоид, состоящий из нескольких витков провода и металлического штыря внутри них. В цепь он включается последовательно – одним концом к зажимной клемме на входе, другим – к пластине теплового расцепителя.

При прохождении электрического тока, превышающего номинальный, штырь соленоида сдвигается и приводит в действие систему рычагов, которая сдвигает входной подвижный контакт и размыкает цепь. Рычаг ручного взвода при этом снимается с защелки и автоматически переходит в положение «Выключено».

К каждой входной клемме (полюсу) АВ подключается свой электромагнитный расцепитель, а механическая система рычагов устроена так, что при нарушении равновесия в одной секции приводит к срабатыванию всей конструкции.

Читайте так же:
Автоматический выключатель двойной авв

Особенностью работы этого элемента является то, что расцепление контактов происходит быстро, практически мгновенно.

Тепловой расцепитель

Его работа основана на феномене изменения формы при нагреве составного проводника, части которого имеют разную электрическую проводимость. Общее сопротивление этого элемента подобрано так, что при прохождении номинального электрического тока он не нагревается.

Если его сила увеличивается, то пластина греется и изгибается, одним концом размыкая соединение с выходной клеммой, а другим приводя в действие систему рычагов.

Количество тепловых расцепителей так же равно числу входных клемм АВ. Этот элемент обладает тепловой инерцией, поэтому он срабатывает медленно.

Биметаллическая пластина теплового расцепителя

При подключении автомата стоит избегать путаницы между входными и выходными клеммами. Дело в том, что сопротивление биметаллической пластины довольно велико, из-за чего электромагнитный расцепитель, если он не первый в цепи, перестает работать в штатном режиме.

При нормальных условиях этого незаметно, но при коротком замыкании отключение АВ происходит с существенной временной задержкой. Поэтому защищаемый прибор может сгореть.

Более детальную информацию про устройство автоматического выключателя можно найти здесь.

График времятоковой характеристики

Автоматические выключатели срабатывают при условии, что сила фактически проходящего по цепи тока превышает номинальное в несколько раз. Величина этого соотношения стандартизирована и привязана к конкретным условиям эксплуатации электрических сетей. Для удобства восприятия каждый тип обозначен латинской буквой. Ей соответствует график зависимости времени срабатывания от величины отношения токов. Он приведен на рисунке ниже.

График зависимости времени срабатывания от величины отношения токов

По оси ординат (Y) отложены значения времени в секундах, а по оси абсцисс соотношение I/Iном в разах.

Пологая кривая слева характеризует работу теплового расцепителя. Хорошо видно, что зависимость времени срабатывания от соотношения токов квадратичная, описываемая функцией Х 2 . Практически горизонтальная кривая справа – это работа электромагнитного расцепителя. Она описывается экспоненциальной функцией E n , скорость изменения значения которой значительно выше, чем квадратичной. Эти два участка графика соединены вертикальной линией, которая обозначает порог срабатывания.

Что обозначают буквы

Итак, для защиты, например, электродвигателя мощностью 10 кВт вы приобретаете АВ с номинальным током 32 ампера. Какие буквенные обозначения вы можете встретить рядом с цифрой, что они означают, и какой вариант прибора подойдет вам в этом случае?

  • Тип А. Диапазон превышения токов в 2-3 раза. Применяются для защиты чувствительных к перегрузкам полупроводниковых приборов или при большой протяженности питающей линии.
  • Тип В. Порог срабатывания при превышении токов сверх номинальных в 3-5 раз. Достаточная мера защиты для приборов с преобладающей активной нагрузкой и не имеющих пусковых токов. Например, для светодиодных или ламп накаливания, а также нагревательных приборов резистивного типа.
  • Тип С. Порог срабатывания равен 5-10 раз. Используется для защиты потребителей малой и средней мощности, работа которых связана с повышением токов при запуске. Например, газоразрядных ламп, холодильников и других бытовых устройств, в составе конструкции которых есть электродвигатели (тепловые пушки, конвекторы).
  • Тип D. Порог срабатывания находится в диапазоне от 10 до 20 раз. Используется для защиты электрических приводов средней и большой мощности, а также в цепях уличного освещения с использованием газоразрядных ламп.

Вам следует приобрести АВ типа D. В противном случае цепь будет обесточиваться при каждом пуске электродвигателя, если привод имеет постоянную нагрузку. Или во время работы, при ее подключении.

В быту наиболее применимы автоматические выключатели типа В и С. Они обеспечивают оптимальную защиту большинства типов потребителей электрической энергии.

Однако если у вас есть система управления, например, газовым котлом или компьютерная стойка, вам стоит применить автоматический выключатель типа А. Только в этом случае вы можете быть уверены в том, что защита сработает оптимально.

Буквенные литеры времятоковых характеристик указываются только на автоматических выключателях и защитных устройствах, имеющих электромагнитный и тепловой расцепители. Этим они отличаются от устройств защитного отключения – УЗО, работающих на ином физическом принципе и использующихся для сохранения жизни и здоровья людей. Они могут работать в паре при условии совпадения номиналов рабочих токов, но подменять одно другим категорически нельзя.
