Разъединители и переключатели типа РЕ19

Разъединители и переключатели типа РЕ19

ДокументацияДокументация

  • Описание
  • Преимущества
  • Общий вид и габаритные размеры
  • Технические характеристики
  • Сертификаты

Разъединители и переключатели серии РЕ19 предназначены для проведения номинальных токов и неавтоматической коммутации электрических цепей без нагрузки при напряжении до 1000 В переменного тока частоты 50 и 60 Гц и 1200 В постоянного тока. Разъединитель является однопозиционным аппаратом, обеспечивающим замкнутое или разомкнутое положение контактов.

Переключатель является двухпозиционным аппаратом, обеспечивающим замыкание одного контакта при разомкнутом другом контакте или одновременное размыкание обоих контактов.

Неуказанные размеры однополюсного и двухполюсного разъединителя приведены на трехполюсном


Неуказанные размеры двухполюсного разъединителя приведены на трехполюсном

 Разъединители РЕ19-41 и РЕ19-43 заднего присоединения с пополюсным оперированием штангой

Неуказанные размеры однополюсного и двухполюсного разъединителей приведены на трехполюсном

Неуказанные размеры однополюсного и двухполюсного разъединителей приведены на трехполюсном

 Разъединители типов РЕ19-41 и РЕ19-43 с боковой рукояткой переднего присоединения и с передней смещенной рукояткой

Неуказанные размеры однополюсного и двухполюсного разъединителей приведены на трехполюсном

Разъединители типов РЕ19-41 и РЕ19-43 с боковой смещенной рукояткой

Неуказанные размеры двухполюсного разъединителя приведены на трехполюсном

Неуказанные размеры однополюсного и двухполюсного разъединителей приведены на трехполюсном

Неуказанные размеры однополюсного и двухполюсного разъединителей приведены на трехполюсном

Неуказанные размеры трехполюсного разъединителя приведены на двухполюсном

Разъединители типа РЕ19-45 с боковой рукояткой заднего присоединения

Неуказанные размеры трехполюсного разъединителя приведены на двухполюсном

Разъединители типа РЕ19-45 для переднего присоединения с пополюсным оперированием штангой

Неуказанные размеры двухполюсного и трехполюсного разъединителей приведены на однополюсном

Разъединитель типа РЕ19-45 для заднего присоединения проводников

Неуказанны е размеры двух,трехполюсных разъединителей для оперирования штангой приведены на однополюсном разъединителе с центральной рукояткой

Разъединители типа РЕ19-47 с боковой рукояткой

Неуказанные размеры трехполюсного разъединителя приведены на двухполюсном

Выключатели-разъединители низковольтные на номинальный ток 630А

Выключатели-разъединители низковольтные на номинальный ток 630А

  • Выключатели-разъединители низковольтные на номинальный ток 630А
  • Выключатели-разъединители низковольтные на номинальный ток 630А
  • Выключатели-разъединители низковольтные на номинальный ток 630А
  • Выключатели-разъединители низковольтные на номинальный ток 630А
  • Выключатели-разъединители низковольтные на номинальный ток 630А
Характеристики
Описание проекта

Выключатели-разъединители низковольтные на номинальный ток 630 А на гетинаксовой плите предназначены для нечастых неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц напряжением 380 В.

Выключатели-разъединители устанавливаются в силовых распределительных щитах, ящиках, комплектных трансформаторных подстанциях и других устройствах.

Конструкция выключателей-разъединителей предусматривает левое и правое исполнение привода.

Примечание. При оформлении заказа необходимо указывать сторону расположения привода.

Габаритные и установочные размеры выключателей-разъединителей приведены на рисунках 1-3.

Вид климатического исполнения — У3 по ГОСТ 15150-69.

Степень защиты — IP00 по ГОСТ 14254-96.

Условия эксплуатации:

  • наибольшая высота над уровнем моря — не более 1000 м;
  • рабочий диапазон температуры окружающей среды: от -45 до +40 о С;
  • тип атмосферы — II по ГОСТ 15150-69;
  • выключатели-разъединители не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах;
  • рабочее положение — установка на вертикальной и горизонтальной плоскости, допускается отклонение от вертикального положения до 5 о в любую сторону.

Средний срок службы разъединителей — 15 лет.

Гарантийный срок эксплуатации — 2 года со дня ввода выключателей-разъединителей в эксплуатацию, при соблюдении условий транспортирования, хранения и эксплуатации.

В комплект входят:

  • выключатель-разъединитель;
  • паспорт.

Основные параметры выключателей-разъединителей представлены в таблице:

Выключатели-разъединители Dumeco, тип DMV

Соотношение таких габаритов отсутствует.
Попробуйте подобрать товар по другим параметрам.

Новости, акции, специальные предложения

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, болтовое подключение, 160А, 3Р

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, болтовое подключение, 160А, 3Р+прох.N

Читайте так же:
Концевой выключатель 8108 с роликом

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, болтовое подключение, 160А, 4Р

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, расширительные зажимы, 160А, 3Р

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, расширительные зажимы, 160А, 4Р

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, расширительные зажимы, 160А, 3Р+прох.N

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, 630А, 3Р

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, 630А, 4Р

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, 1000А, 4Р

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, 630А, 3Р+прох.N

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, 1000А, 3Р

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, 1000А, 3Р+прох.N

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, 1250А, 3Р

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, 1600А, 3Р

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, 1250А, 4Р

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, 1250А, 3Р+прох.N

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, 1600А, 4Р

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, 1600А, 3Р+прох.N

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, 2000А, 3Р

Цена с НДС за шт:

Трансформатор тока ТШП-0,66-600/5-0,5S-5ВА без шины пластмас. корпус

Продукт временно недоступен
для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, болтовое подключение, 160А, 3Р

Технические характеристики:
  • Номинальный ток, А: 160
  • Номинальное напряжение, В: 1 000
  • Степень защиты, IP: IP 00

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, болтовое подключение, 160А, 3Р+прох.N

Технические характеристики:
  • Номинальный ток, А: 160
  • Номинальное напряжение, В: 1 000
  • Степень защиты, IP: IP 00

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, болтовое подключение, 160А, 4Р

Технические характеристики:
  • Номинальный ток, А: 160
  • Номинальное напряжение, В: 1 000
  • Степень защиты, IP: IP 00

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, расширительные зажимы, 160А, 3Р

Технические характеристики:
  • Номинальный ток, А: 160
  • Номинальное напряжение, В: 1 000
  • Степень защиты, IP: IP 00

Цена с НДС за шт:

Читайте так же:
Комплектующие для масляных выключателей

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, расширительные зажимы, 160А, 4Р

Технические характеристики:
  • Номинальный ток, А: 160
  • Номинальное напряжение, В: 1 000
  • Степень защиты, IP: IP 00

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, расширительные зажимы, 160А, 3Р+прох.N

Технические характеристики:
  • Номинальный ток, А: 160
  • Номинальное напряжение, В: 1 000
  • Степень защиты, IP: IP 00

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, 630А, 3Р

Технические характеристики:
  • Номинальный ток, А: 630
  • Номинальное напряжение, В: 1 000
  • Степень защиты, IP: IP 00

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, 630А, 4Р

Технические характеристики:
  • Номинальный ток, А: 630
  • Номинальное напряжение, В: 1 000
  • Степень защиты, IP: IP 00

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, 1000А, 4Р

Технические характеристики:
  • Номинальный ток, А: 1 000
  • Номинальное напряжение, В: 1 000
  • Степень защиты, IP: IP 00

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, 630А, 3Р+прох.N

Технические характеристики:
  • Номинальный ток, А: 630
  • Номинальное напряжение, В: 1 000
  • Степень защиты, IP: IP 00

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, 1000А, 3Р

Технические характеристики:
  • Номинальный ток, А: 1 000
  • Номинальное напряжение, В: 1 000
  • Степень защиты, IP: IP 00

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, 1000А, 3Р+прох.N

Технические характеристики:
  • Номинальный ток, А: 1 000
  • Номинальное напряжение, В: 1 000
  • Степень защиты, IP: IP 00

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, 1250А, 3Р

Технические характеристики:
  • Номинальный ток, А: 1 250
  • Номинальное напряжение, В: 1 000
  • Степень защиты, IP: IP 00

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, 1600А, 3Р

Технические характеристики:
  • Номинальный ток, А: 1 600
  • Номинальное напряжение, В: 1 000
  • Степень защиты, IP: IP 00

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, 1250А, 4Р

Технические характеристики:
  • Номинальный ток, А: 1 250
  • Номинальное напряжение, В: 1 000
  • Степень защиты, IP: IP 00

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, 1250А, 3Р+прох.N

Технические характеристики:
  • Номинальный ток, А: 1 250
  • Номинальное напряжение, В: 1 000
  • Степень защиты, IP: IP 00

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, 1600А, 4Р

Технические характеристики:
  • Номинальный ток, А: 1 600
  • Номинальное напряжение, В: 1 000
  • Степень защиты, IP: IP 00

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, 1600А, 3Р+прох.N

Технические характеристики:
  • Номинальный ток, А: 1 600
  • Номинальное напряжение, В: 1 000
  • Степень защиты, IP: IP 00
Читайте так же:
Комплект для испытаний автоматических выключателей сатурн

Цена с НДС за шт:

Выключатель-разъединитель Dumeco без оси и рукояти, видимый разрыв, 2000А, 3Р

Технические характеристики:
  • Номинальный ток, А: 2 000
  • Номинальное напряжение, В: 1 000
  • Степень защиты, IP: IP 00

Цена с НДС за шт:

Трансформатор тока ТШП-0,66-600/5-0,5S-5ВА без шины пластмас. корпус

Продукт временно недоступен
для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

Выключатели-разъединители Dumeco, тип DMV

Выключатели-разъединители призваны включать, проводить и отключать токи в нормальных условиях работы установки, в том числе в условиях, предусмотренных для рабочих перегрузок, а также проводить в течение установленного времени токи в аномальных условиях, например токи КЗ.

ГОСТ 2327-89**. Выключатели, выключатели-разъединители, переключатели и переключатели-разъединители врубные низковольтные. Общие технические условия (46765)

Low-voltage switches, switch-disconnectors. General technical specifications.

Срок действия с 01.01.91

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на выключатели, выключатели-разъединители, переключатели-разъединители (далее — аппараты) врубные низковольтные на номинальные токи от 15 до 150000 А, предназначенные для нечастых (до трех в час) неавтоматических коммутаций электрических цепей напряжением до 1000 В переменного и до 12000 В постоянного тока.

Стандарт устанавливает требования к аппаратам, изготовляемым для нужд народного хозяйства и экспорта.

Виды климатических исполнений аппаратов У3, Т3, УХЛ3, УХЛ4 по ГОСТ 15150.

Стандарт не распространяется на аппараты специального назначения и аппараты, предназначенные для применения на передвижных средствах наземного, водного и воздушного транспорта.

Термины, применяемые в настоящем стандарте, соответствуют ГОСТ 17703.

переменного и постоянного,

по числу полюсов:

по виду привода:

с зависимым ручным,

с независимым ручным,

по виду ручного привода:

боковая смещенная рукоятка,

передняя смещенная рукоятка,

рычаг для управления штангой,

центральная рукоятка рычажного привода,

смещенная рукоятка рычажного привода,

рукоятка для пополюсного оперирования,

по виду двигательного привода:

по способу присоединения внешних проводников:

комбинированное (ввод — переднее, вывод — заднее или ввод — заднее, вывод — переднее);

по расположению плоскости подсоединения внешних зажимов:

параллельно плоскости монтажа,

перпендикулярно к плоскости монтажа,

комбинированное: ввод — перпендикулярно, вывод — параллельно плоскости монтажа или ввод — параллельно, вывод — перпендикулярно к плоскости монтажа;

по наличию вспомогательных контактов:

со вспомогательными контактами,

без вспомогательных контактов.

2. ОСНОВНЫЕ ПАРАМЕТРЫ

2.1. Номинальные напряжения и номинальные рабочие напряжения аппаратов следует в соответствии с ГОСТ 21128 выбирать из ряда:

для главных цепей:

220, 380, 660, 1000 В переменного тока;

110, 220, 440, 1200 В постоянного тока;

для вспомогательных цепей:

220, 380 В переменного тока.

2.2. Номинальные частоты переменного тока следует в соответствии с ГОСТ 6697 выбирать из ряда: 50, 60, 400 Гц.

2.3. Номинальные токи аппаратов переменного и постоянного тока следует в соответствии с ГОСТ 6827 выбирать из ряда:

для главных цепей:

25, 40, 63, 100, 160, 250, 400, 630, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300 А;

для вспомогательных цепей:

Читайте так же:
Дифференциальный автоматический выключатель schneider electric dpn n vigi

2,5; 4; 6,3; 10; 20 А.

2.4. Номинальные рабочие токи следует выбирать по ГОСТ 6827 и указывать в стандартах или технических условиях на аппараты конкретных серий и типов.

2.5. Рабочие токи аппаратов, встраиваемых в оболочки, в зависимости от степени защиты оболочки по ГОСТ 14254 устанавливают в стандартах и ТУ на аппараты конкретных серий и типов.

2.6. Категории основного применения аппаратов в соответствии с ГОСТ 12434 следует выбирать из ряда:

для переменного тока — АС-20; АС-21; АС-22; АС-23;

для постоянного тока — ДС-20; ДС-21; ДС-22; ДС-23.

2.7. Режим работы аппаратов — продолжительный.

2.8. Условное обозначение аппаратов при заказе и в конструкторской документации на другие изделия должны состоять из:

наименования аппарата, указанного в нормативно-технической документации;

условного обозначения аппарата;

обозначения документа, по которому изготавливают аппараты и, при необходимости, дополнительных технических данных.

2.9. Условное обозначение серий и типов аппаратов должны указываться в стандартах и ТУ на переключатели конкретных серий и типов.

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3.1. Аппараты должны изготовляться в соответствии с требованиями настоящего стандарта, ГОСТ 12434, стандартов и ТУ на аппараты конкретных серий и типов по конструкторской и технологической документации, утвержденной в установленном порядке.

3.2. Требования к конструкции

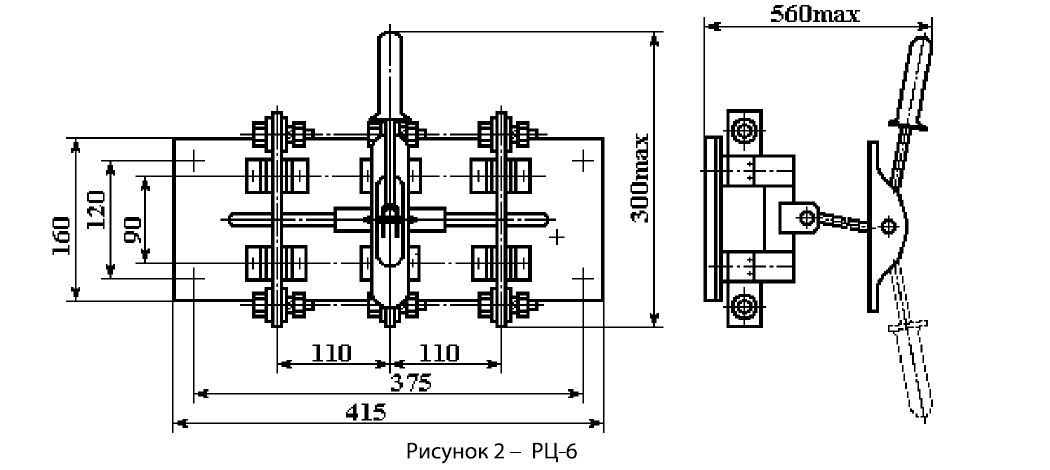

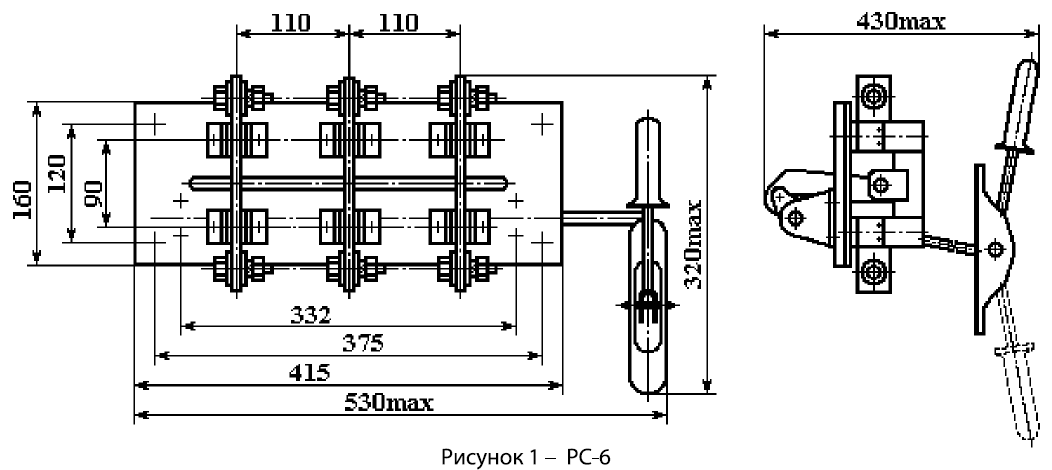

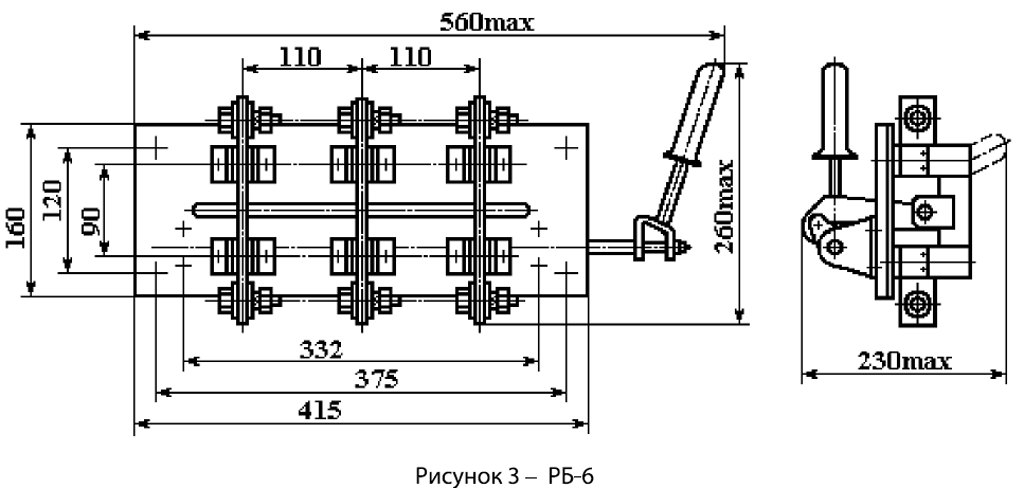

3.2.1. Габаритные, установочные и присоединительные размеры аппаратов должны соответствовать значениям, указанным на чертежах, приведенных в стандартах и ТУ на аппараты конкретных серий и типов.

3.2.2. Внешний вид аппаратов (качество защитных и декоративных покрытий, чистота поверхности деталей и др.), качество сварки, пайки деталей должны соответствовать требованиям, установленным в рабочих чертежах и, при необходимости, контрольным образцам, утвержденным в установленном порядке.

3.2.3. Масса не должна превышать значений, установленных в стандартах и ТУ на аппараты конкретных серий и типов.

3.2.4. Конструкция аппаратов должна обеспечивать их работоспособность в вертикальном положении с горизонтальным расположением вала, если иное не установлено в стандартах и ТУ на аппараты конкретных серий и типов.

Допускаемые отклонения от рабочего положения устанавливают в стандартах и ТУ на аппараты конкретных серий и типов.

3.2.5. Степень защиты аппаратов — IP00 по ГОСТ 14255.

3.2.6. Аппараты должны допускать возможность монтажа без применения специального инструмента.

3.2.7. Все резьбовые крепежные соединения аппаратов должны быть предохранены от самоотвинчивания.

3.2.8. Поверхности деталей из нестойких к коррозии материалов должны иметь защитные покрытия по ГОСТ 9.306 и ГОСТ 9.032.

3.2.9. Поверхности деталей, изнашивающиеся от трения и подлежащие смазке при эксплуатации, должны быть смазаны. В этом случае допускается не наносить иное защитное покрытие.

3.2.10. Значения контактного нажатия устанавливают в стандартах и ТУ на аппараты конкретных серий и типов.

3.2.11. Выводы аппаратов должны соответствовать требованиям ГОСТ 24753 и допускать подсоединение проводов при помощи кабельных наконечников либо без них.

3.2.12. Выводы аппаратов на токи до 1000 А включ. должны допускать присоединение медных и алюминиевых проводов, кабелей и шин, св. 1000 до 6300 А — медных и алюминиевых шин, св. 6300 А — только медных шин.

Читайте так же:
Концевой выключатель багажника ауди

3.2.13. Сечение внешних проводов, кабелей и шин, присоединяемых к выводам аппаратов на токи до 630 А, а также предпочтительный размер резьбы для резьбовых соединений в зависимости от номинального тока должны соответствовать приведенным в табл. 1.

Форма головки винта (болта) — шестигранная.

3.2.14. Аппараты должны иметь указатель коммутационного положения. В качестве указателя допускается использовать рукоятку управления. Указатель коммутационного положения не требуется, если имеется видимый разрыв контактов.

Номинальный ток, А

Сечение жил внешних проводов, кабелей шин, мм2

Размер резьбы винтов (болтов), мм

наименьшее, не более

наибольшее, не менее

2×240 или 3×185 или 4×120

Примечание. Сечение внешних шин, присоединяемых к выводам аппаратов на токи св. 630 А, и размер резьбы резьбовых соединений устанавливают в стандартах и ТУ на аппараты конкретных серий и типов.

3.2.15. Усилия, прилагаемые к рукоятке ручного привода при коммутационной операции, должны быть не более значений, указанных в табл. 2.

Номинальный ток, А

Усилие при коммутационной операции, Н (кгс)

Для аппаратов с двигательным приводом, имеющих аварийное ручное управление, допускается усилие на рукоятке управления, отличное от приведенного в табл. 2, что устанавливают в стандартах и ТУ на аппараты конкретных серий и типов.

3.2.16. Аппараты должны иметь фиксированное положение подвижных контактов во включенном и отключенном положениях, исключающее самопроизвольные включения, отключения или переключения.

3.2.17. Детали и сборочные единицы аппаратов одного типа должны быть взаимозаменяемыми (для ремонтопригодных аппаратов).

3.2.18. Аппараты с двигательным приводом должны четко включаться и отключаться при наибольших и наименьших значениях определяющего параметра (напряжения, давления и т.п.).

Для аппаратов с двигательным приводом, устанавливают в стандартах и ТУ на аппараты конкретных серий и типов дополнительные требования.

3.2.19. Контакты вспомогательных цепей должны надежно срабатывать с опережением при отключении главных контактов и с запаздыванием при их включении. Время или другой параметр, характеризующий опережение и запаздывание, должны быть указаны в стандартах и ТУ на аппараты конкретных серий и типов.

3.2.20. Сведения о ремонтопригодности аппаратов должны быть указаны в стандартах и ТУ на аппараты конкретных серий и типов.

3.3. Требования к электрическим параметрам и режимам эксплуатации

3.3.1. Сопротивление изоляции устанавливают в стандартах и ТУ на аппараты конкретных серий и типов в соответствии с рядами: 1, 2, 3 по ГОСТ 12434.

3.3.2. Электрическая изоляция аппаратов в холодном состоянии, а также в нагретом номинальным током состоянии должна соответствовать требованиям ГОСТ 12434 и выдерживать в течение 1 мин испытательное переменное напряжение (Uисп) частотой 50 Гц:

в нормальных климатических условиях испытаний по ГОСТ 20.57.406 — в соответствии с табл. 3;

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
