Евростандарт установки розеток и выключателей.

Когда дело касается ремонта, каждый сталкивается с вопросом как устанавливать розетки и выключатели в своём доме. Единого стандарта в данном вопросе нет, так как это зависит лишь от удобства и потребностей каждого человека. Чтобы более подробно разобраться в этом вопросе начнем с выключателей.

Есть три варианта установки выключателей:

Советский. Заключается он в том, что устанавливаются выключатели на расстоянии примерно 160 см от пола. Для многих людей именно этот вариант был и остаётся самым подходящим. Во-первых, люди привыкли, что выключатель находится на уровне глаз, во-вторых, именно этот вариант является самым рациональным, когда в районе выключателя стоит низкая мебель не позволяющая установить выключатель ниже. Также немало важным фактором является наличие детей, малыши очень любят играть со светом, а в данном варианте это невозможно.

Евростандарт установки выключателей. Этот вариант более современный и для некоторых более комфортный. При евростандарте выключатели устанавливаются на расстоянии 90 см. от пола. Это позволяет, не поднимая руки или просто проходя мимо выключать и включать свет. Установка выключателей по желанию клиента. Электрики нашей компании установят выключатели четко в тех местах, где это будет удобно именно вам. Не взирая ни на какие стандарты и не в ущерб безопасности. /> Установка розеток.

Розетки также могут устанавливаться на разном расстоянии от пола, но в данном случае евростандарт установки розеток, наиболее рационален, так как они устанавливаются на расстоянии 30 см. от пола. Это гораздо удобнее, чем привычный нам советский вариант, когда они устанавливались на расстоянии 90 см от пола, это позволяет комфортно использовать бытовые приборы и прятать провода. Но и здесь нужно помнить о назначении помещения, в котором устанавливаются розетки, так как, например, в кухне иногда провода необходимы над столом, где непосредственно используется техника.

И несколько слов о технической части темы установки розеток, все мы используем розетки евростандарта, так как те розетки, которые стояли в недавнем прошлом не позволяют использовать большую часть бытовой техники. Есть такое понятие как переходники, но их использование далеко небезопасно, так как может привести к возгоранию. В розетках евростандарта диаметр штырей на 0,8 мм больше, чем в отечественных. Расстояние между ними, также отличается. Сила тока в евророзетках – 10 А или 16 А, в отечественных – 6,3 А либо 10 А. Т. е. в данном случае евростандарт установки розеток дает большие возможности в использовании бытовой техники.

Высота установки розеток и выключателей, рекомендуемое расположение

Очевидно, что расположение электроустановочных устройств в помещениях во многом определяет уровень их комфорта. Не менее очевидно, что оптимальное расположение и количество розеток и выключателей с точки зрения удобства их эксплуатации предполагает учитывать при их установке функциональность, особенности интерьера помещений, планируемое расположение бытовых электроприборов.

Стандартное, практически на метровой высоте расположение розеток и выключателей — на полутораметровой и выше (см. фото), образцом удобства в использовании, конечно, не назовешь. Поэтому, вполне понятно желание большинства владельцев жилья при ремонте (замене) старой электропроводки изменить это расположение, максимально увеличив степень удобства их использования. /> О “евростандарте”. Однако, эта безусловно хорошая инициатива очень часто ограничивается “требованиями” пришедшего на смену “советскому стандарту” так называемого “евростандарта”, предполагающего установку розеток на высоте 0,3 м, выключателей — на высоте 0,9 м. В разных регионах нашей страны данные размеры могут немного отличаться как в большую так и в меньшую сторону.

На самом деле, никаких “евростандартов” в отношении расположения электроустановочных устройств нет. В Правилах Устройства Электроустановок, требования которых составлены с учетом норм МЭК, имеется упоминание — рекомендация установки штепсельных розеток на удобной для подключения к ним электроприборов высоте (гл. 6.6.30).

Поэтому, при проектировании мест установки розеток и выключателей, руководствоваться нужно, прежде всего, исходя из удобства их эксплуатации, соблюдая, однако, и существующие ограничения нормативных документов, связанные с расположением электроустановочных устройств (ПУЭ-7 Внутреннее электрооборудование гл.7.1.48-7.1.54).

На какой высоте монтировать розетки в доме. Правила, варианты установки

Современный быт во многих аспектах завязан на технические и электронные устройства. Они облегчают работу по дому, заменяя тяжелый ручной труд нажатием пары кнопок на пульте управления. Освобождают хозяев от необходимости механической обработки продуктов при приготовлении блюд, контролируют процесс варки и запекания. Цифровая техника и гаджеты обеспечивают интересный, занимательный досуг, дают возможность удаленно учиться и работать. Да и без хорошего, многоуровневого освещения сегодня не обходится ни один дом.

Все эти приборы и устройства питаются от электросети. Любые неполадки или неправильная схема монтажа отрицательно сказываются на работоспособности и сроках службы деликатной, капризной техники. Кроме того, при составлении схемы и подборе электротоваров , важно правильно вычислить предельные нагрузки, с умом разместить точки подключения. В процессе проектирования плана-схемы разводки электропроводов и определения точек выхода, возникает закономерный вопрос: на какой высоте и где монтировать розетки . Сегодня мы постараемся исчерпывающе ответить на данный вопрос.

Высота розеток над полом

Сегодня на слуху у молодежи некий «европейский» стандарт, который ассоциируется с современными, высокотехнологичными и практичными интерьерами. Считается, что он наиболее прогрессивен и позволяет разместить точки включения в максимально удобных местах. На самом деле, «евростандарт» – это миф, запущенный специалистами по евроремонту. Просто старые, еще советские, требования противопожарной безопасности были обновлены, и стало возможным размещать розетки на разной высоте.

Как монтировали розетки и выключатели в СССР

В Советском Союзе действовал единый госстандарт, согласно которому точки выхода проводки устанавливали на высоте:

Он пользуется популярностью у пожилых людей, привыкших за годы жизни к советским нормам. Да и в современных интерьерах советские нормы вполне уместны, способны конкурировать с новомодными схемами. У них есть ряд достоинств, которые перевешивают незначительные недостатки:

малыши, не осознающие опасность, но пытливо изучающие окружающий мир «наощупь и на зуб», не способны дотянуться до отверстий в розетке, проводов. Также, исключены «теракты» с перегрызанием шнуров со стороны домашних собак и кошек, грызунов;

для включения электроприбора не нужно наклоняться, а шнуры не ложатся на пол;

на высоте 90-100 см удобно подключать как низко расположенные приборы, так и вытяжку, сплит-систему, настенные бра или закрепленные на стене телевизоры. То есть, любые устройства, закрепленные на стенах или стоящие на полках, тумбах.

Еще один плюс – при неаккуратном обращении с водой, жидкостями, брызги попадают на стены. В этом случае низко расположенную розетку может полностью залить. Монтаж на высоте пояса исключает подобные случаи.

Минус только один – блоки, расположенные по центру стен, очень трудно скрыть. Они оказывают сильное, и не всегда благоприятное, влияние на интерьер комнат.

Современные стандарты установки розеток

Согласно обновленным правилам, точки подключения электроприборов можно устанавливать на высоте 15-30 см от пола. Возможны также решения с монтажом в верхней части стен, в 190 см от пола. Данный способ набирает все большую популярность у владельцев домов и квартир, благодаря своим несомненным плюсам:

сами розетки и тянущиеся к ним шнуры можно скрыть в плинтусах, за шкафами и тумбами;

низкое расположение практически не оказывает влияния на интерьер комнат, так как взгляд скользит выше.

Так называемый «евростандарт» позволяет убрать с глаз мешанину проводов и шнуров, сконцентрировав внимание на безупречной отделке стен и мебельных фасадах.

Требования и правила монтажа розеток

Поражения электротоком и возгорания от перегревшейся или закоротившей проводки – вот результат небрежно и непрофессионально составленной схемы электропроводки, нарушений при монтаже розеток и выключателей. Существуют строгие строительно-монтажные нормы, которые обязательны к исполнению. Регламентируют процесс установки розеток правила ПУЭ и СНиП.

В «мокрых зонах», то есть ванных комнатах и душевых, бассейнах, вблизи раковин и моек, обязательно устанавливают разделительный трансформатор или УЗО (устройство защитного отключения), которые гарантируют отключение прибора от сети при попадании внутрь воды.

Точки питания делят по группам, в зависимости от предполагаемой нагрузки. К каждой из них должно монтироваться отдельное УЗО на электрощите.

Если к розетке планируется подключать мощную бытовую технику (электроплиту, кондиционер), то к ней подводят отдельную, усиленную линию со своим автоматом.

Нельзя устанавливать изделия ближе 60 см от двери душевой кабины.

В банях и саунах, то есть, в помещениях с высоким уровнем температуры и влажности, установка запрещена.

От газового оборудования – труб, плит, счетчиков и кранов, отступают не менее 50 см.

Минимальное количество точек – по одной на каждые 4 метра стены в жилой комнате – гостиной, спальне, кабинете. Однако, обилие бытовой техники и электроники вынуждает владельцев увеличивать стандартные значения до приемлемых.

В коридоре размещают минимум одно изделие на 10 м 2 . Обычно их располагают в разных концах коридора, у зеркала с тумбочкой.

В частных домах владельцы имеют право самостоятельно определять количество и расположение розеток, если это не противоречит правилам пожарной безопасности.

Если все параметры сети высчитаны правильно, а точки подключения расположены по тщательно продуманной схеме, электропроводка и розетки работают безупречно, без перегревов, пожароопасных ситуаций, ими удобно пользоваться.

Рекомендации по установке розеток мастеров-электриков для разных помещений

В современных домах и квартирах каждая комната оборудуется собственным набором бытовой техники, цифровых устройств, осветительных приборов. Важно правильно рассчитать необходимое для их подключения количество розеток, распределить их по помещению с учетом функциональных зон. Формула расчетов проста: необходимо посчитать количество постоянно подключенной техники (холодильник, телевизор, сплит-система, компьютер, торшер), добавить временные подключения – зарядка для мобильника или иных гаджетов, фен или электробритва, пылесос, и добавить 1-3 штуки на запас. Сечение проводов определяют по мощности устройств.

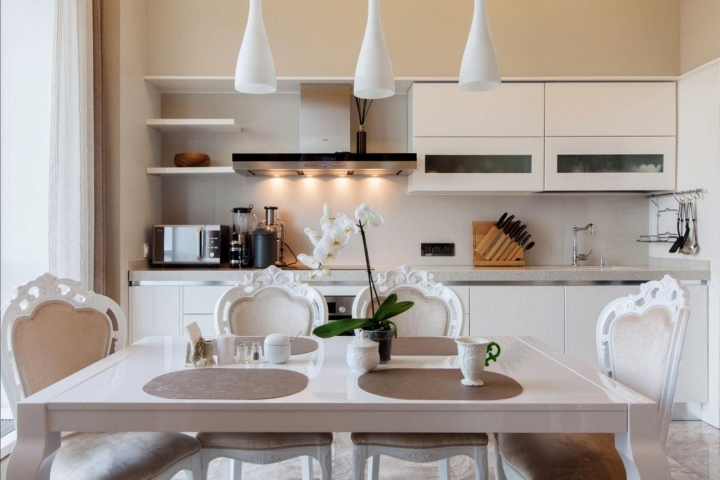

Монтаж розеток на кухне

Кухня – многофункциональное пространство, насыщенное современными технологичными новинками. Хозяйки с удовольствием перекладывают часть работ, требующих физической силы или неусыпного внимания, на программируемую кухонную технику. Соответственно, количество и размещение розеток в этом помещении необходимо тщательно спланировать.

Не существует единых норм, ограничивающих количество или регламентирующих высоту и место монтажа. Каждый хозяин составляет схему, исходя с собственных потребностей, количества и типов устройств. Однако, негласные правила, сформировавшиеся по мере накопления опыта обустройства современных кухонь, выделяют три основных уровня.

Первый или нижний располагается на высоте 10-15 см от плинтуса. К нему подключают всю технику, монтируемую в напольные тумбы гарнитура, или устанавливаемую на пол.

Второй или средний занимает высоты от 100 до 150 см. Монтируется обычно над рабочей столешницей или сбоку от нее, за шкафами-пеналами. Предназначен для подключения переносной бытовой техники, а также агрегатов, встроенных на уровне груди, глаз.

Третий или верхний – это высота 190-250 см над уровнем пола. При этом необходимо следить, чтобы до потолка оставалось не менее 15 см. Как правило, эти точки выводят над подвесными шкафчиками, высокими холодильниками, шкафами. Предназначаются для питания вытяжек, подвесных телевизоров, микроволновок, установленных на верхнем ярусе.

Количество розеток обязательно должно превышать набор постоянно подключаемой кухонной техники, чтобы избежать включения через тройники и сетевые фильтры.

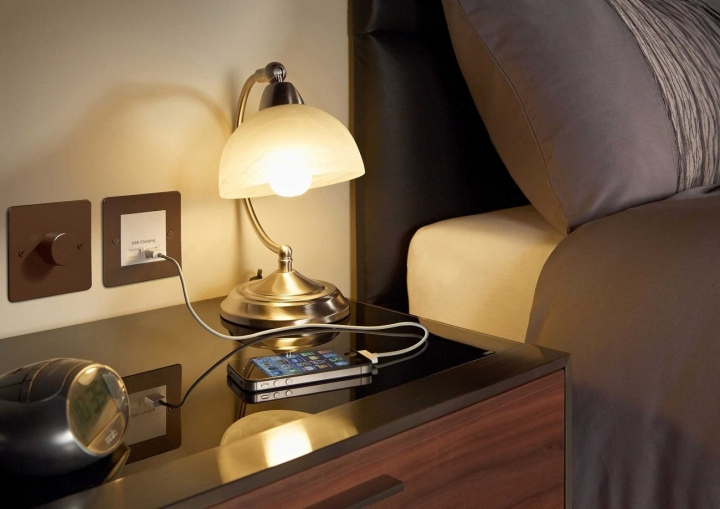

Установка розеток в спальне

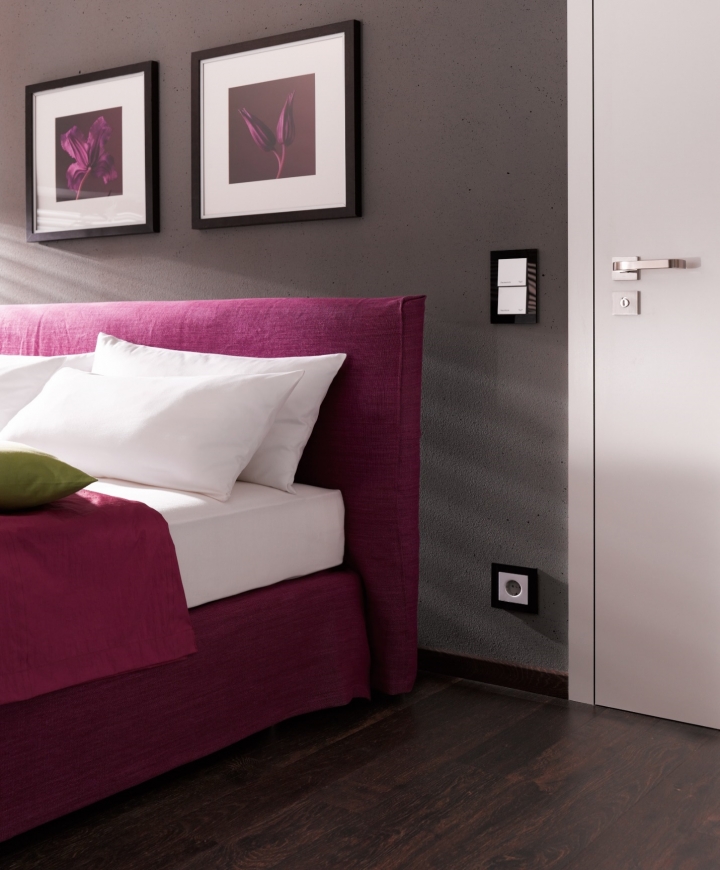

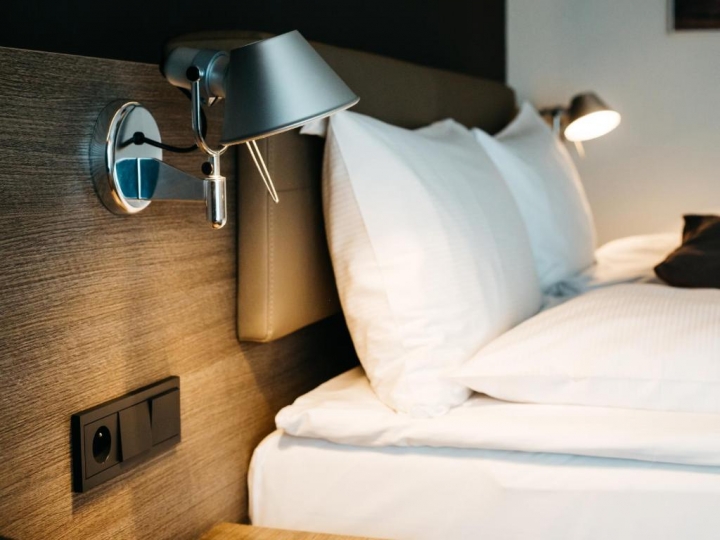

Наиболее востребованное место для точек подключения – по обе стороны от двуспальной кровати , стоящей изголовьем к одной из стен. Здесь же монтируют выключатели, подзарядки. Для пылесоса, фена или иных переносных электроприборов рекомендуется высота 30 см от пола.

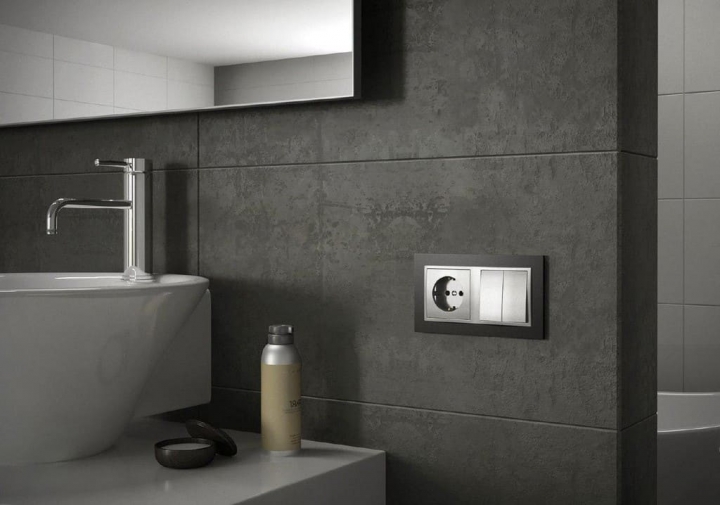

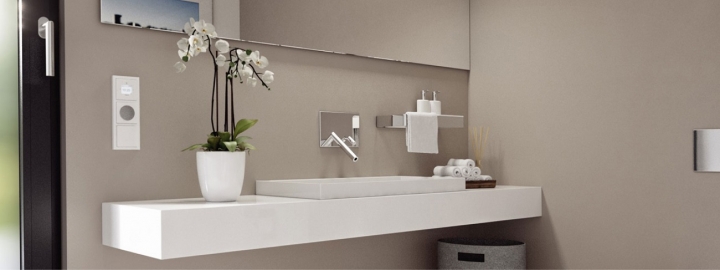

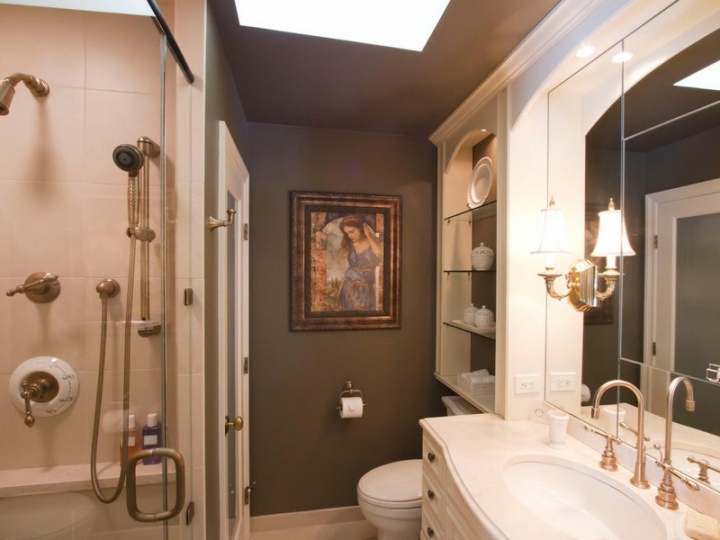

Монтаж розеток в ванной комнате или совмещеннм санузле

Воздух в ванной комнате практически постоянно насыщен влагой. Кроме того, неосторожные брызги могут долететь и до противоположной стены. Для собственной безопасности, в этом помещении устанавливают изделия с классом защиты IP от 44 и выше, а также снабженные специальной защитной крышкой. Минимально допустимая высота над полом – 60 см, для водогреек и стиральных машин монтаж производится на уровне 1,8 и 1 метр от пола соответственно.

Размещение розеток в прочих помещениях

В гостиной, детской, на обустроенном и застекленном балконе, в коридорах розетки размещают по необходимости. Если планируется использовать какие-либо технические устройства, то стоит подвести проводку к данной зоне. Так, например, в прихожей ставят настольные лампы или включают на подзарядку телефоны, используют пылесос или парогенератор для уборки в гардеробной.

Разработка собственной схемы по расположению розеток

Для домашнего использования совсем не обязательно строго придерживаться строительных норм или правил ПУЭ. Они актуальны для общественных зданий и учреждений – школ, детских садов, больниц. В квартире или частном доме на первый план выходят комфортабельность применения и здравый смысл. Розетки размещают в наиболее удобных, доступных точках, либо прячут за шкафами, создавая индивидуальную схему. Приведем несколько примеров.

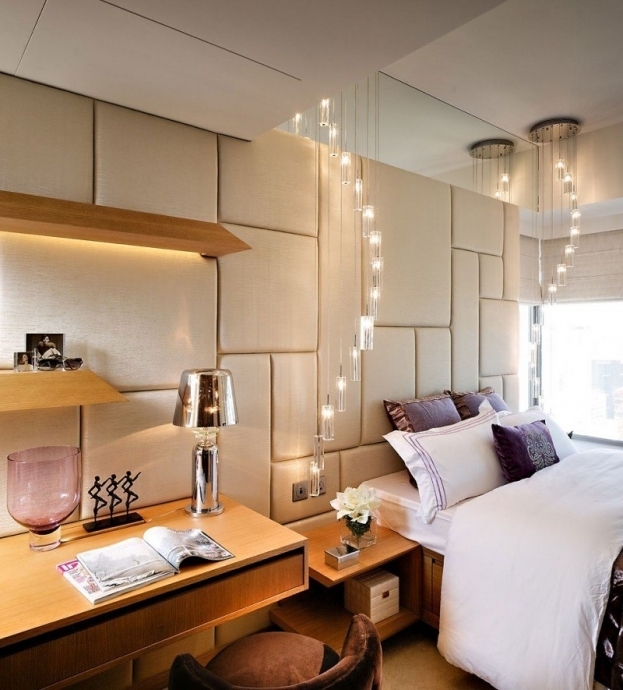

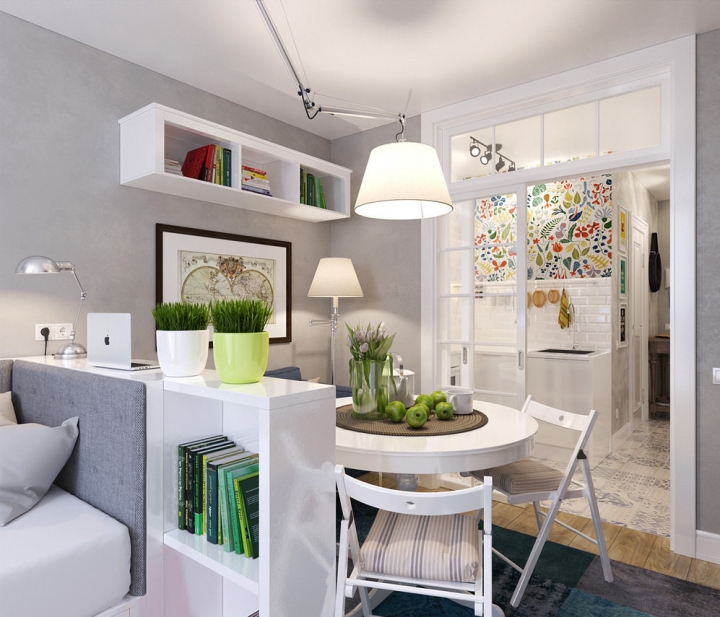

В спальне наиболее используемая зона – это изголовье кровати, прикроватные тумбы. Именно на них кладут заряжающиеся телефоны, электронные книги или ноутбуки, ставят настольные лампы. Поэтому, самое оптимальное местонахождение точки – немного выше тумбы или полки, примерно в 70 см от пола.

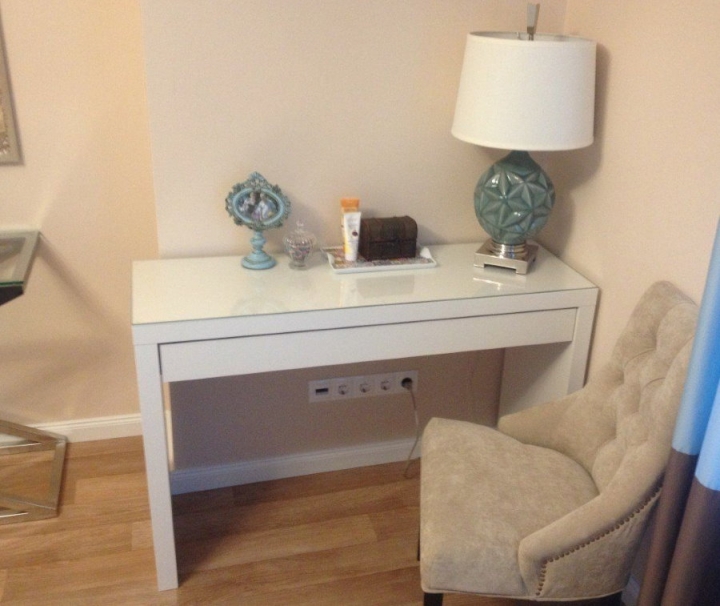

Если в спальне, зале или на лоджии оборудован небольшой рабочий кабинет, обязательно потребуется подключение ПК или ноутбука, подводка кабельного интернета. Блок в этом случае располагают либо над столом, либо в нижней части стены с тем расчетом, чтобы шнуры не тянулись через половину комнаты и были практически не видны.

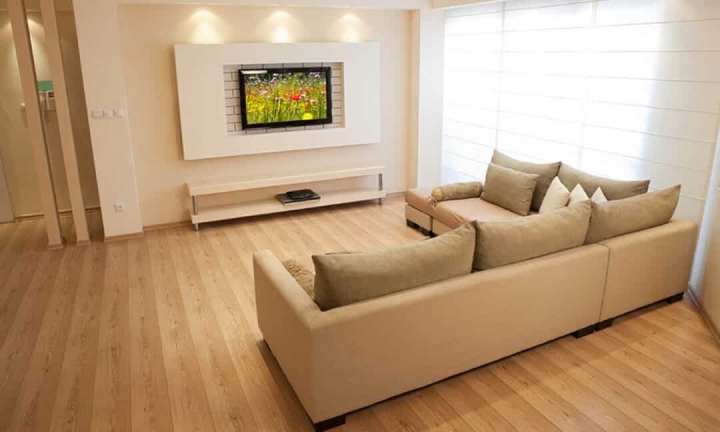

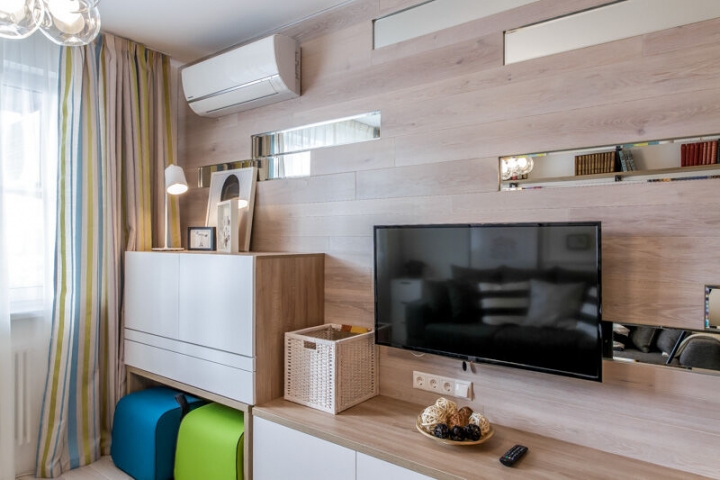

Для телевизора, стоящего на низкой тумбе, подводку делают у самого пола или в 30-50 см, за корпусом. А вот подвесные модели на крепежах или кронштейнах подключают к розеткам на среднем или высоком уровне. Такие TV очень удобны на кухне: не занимают драгоценное пространство и видны со всех точек помещения.

Выбор разнообразных розеток-блоков огромен. Производители предлагают современные решения с разъемами для USB -подзарядки, телефона и интернета. Очень удобны встроенные модели, которые можно выдвигать из стола или шкафа по мере надобности.

Ключевыми параметрами при разработке и монтаже электросхем являются безопасность и практичность. Также, не стоит пренебрегать советами опытных специалистов, которые прекрасно осведомлены об особенностях разных типов электротоваров.

Как правильно установить розетки: инструкция с фото

Правила и техника безопасности перед установкой розеток

• Перед проведением работ помещение обесточивается на щитке.
• Для работы используются средства защиты – диэлектрические перчатки, инструменты с изолированными рукоятками.
• Перед началом монтажа надо убедиться, что подачи электричества на провода нет. Для этого применяются однополюсные или двухполюсные указатели напряжения, индикаторные отвертки. Рабочим наконечником надо поочередно коснуться всех доступных контактов, особенно это касается фазных проводов (прикосновение к нулевым кабелям не представляет опасности для жизни). Если напряжение подается, на указателе засветится индикатор.
• Прямые соединения алюминиевых и медных кабелей запрещены, они могут вызвать короткое замыкание и пожар.
• При установке клеммных коробок надо обеспечивать плотное, надежное соединение.

Монтаж розеток и выключателей в квартире требует правильного расчета пропускной способности и мощности приборов. При использовании проводов с сечением в 1,5 кв. мм ставится автомат на 10 А. Для проводов 2,5 кв.мм используются — на 16 А, для 4 кв.мм. – 25 А, для 6 кв.мм – 32 А.

Нормы и евростандарт установки розеток

Перед установкой розетки в стену или увеличением количества точек необходимо правильно рассчитать количество и схему расположения всех сетевых разъемов. Строительными нормативами число и место установки не регламентированы, в своде СП 31-110-2003 указаны только рекомендации. Для монтажа электроарматуры используются два общепринятых стандарта – старый «советский» и евростандарт. Они не регулируют количество точек, но определяют высоту и месторасположение рубильников и разъемов.

Советский стандарт предусматривает такую схему расположения розеток и выключателей (рис. 1):

• выключатели размещаются на высоте 160 см от уровня пола;
• розетки располагаются в 90 см от уровня пола и не ближе, чем 10 см до оконного проема.

• все выключатели находятся на уровне глаз;
• под выключателем можно установить комоды и столы, которые не будут его загораживать;
• безопасность для детей;
• в любую розетку можно включить бытовые электроприборы, не нагибаясь.

Евростандарт отличается от привычного «советского» (рис. 2):

• выключатели находятся на расстоянии 90 см от уровня пола;
• розетки располагаются у пола на высоте от 30 см, но не ближе 10 см от оконных рам.

Подобная схема эстетична и соответствует требованиям современных интерьеров. Она обладает повышенной эргономикой, пользоваться выключателями можно опущенной рукой, вся электрофурнитура максимально скрыта. Но розетки необходимо защищать от детей (используются приборы со специальными шторками), для включения бытовых приборов в сеть следует нагнуться.

• нижний ряд – по одной розетке над уровнем пола для холодильника, посудомоечной машины, электроплиты или варочной поверхности;
• верхний ряд – по одной розетке для вытяжки и подсветки рабочей зоны;
• уровень над рабочей поверхностью является вспомогательным, обычно это блок для подключения чайника, комбайна и другой техники.

Двухклавишный выключатель для общего света и обеденной зоны можно располагать около двери. Для санузла отдельно монтируется УЗО и распределительная коробка. Одноклавишный выключатель крепится около двери, для стиральной машины и электросушилки устанавливаются отдельные розетки на значительной высоте от уровня пола и на расстоянии в 60 см от душевой и раковины. Размещение в остальных помещениях планируется с учетом их площади, количества используемых светильников и бытовых приборов.

Типы монтажа розеток в зависимости от типа проводки

• одинарные розетки и блоки;
• одноклавишные и многоклавишные выключатели, блоки;
• накладные и встраиваемые розетки, выдвижные настольные блоки для кухни или письменного стола (скрытая установка);
• розетки в откосах;
• сценарные и свободно размещаемые точки;
• напольные и настенные переносные выключатели для освещения, управляемые при помощи шнурка;
• вертикальные и горизонтальные (стандартные) блоки;
• многофункциональные (программируемые) системы.

Каждый из этих типов конструкций отличается особенностями установки и подключения, что важно учитывать при выборе способа монтажа и типа проводки.

Для установки электроарматуры используются несколько вариантов. Самым распространенным является внутренний монтаж, при котором подрозетники встраиваются в стену. Для этого необходима скрытая проводка, штробление, укладка кабеля и заделка шва. Работы проводятся на стадии ремонта, так как после его окончания нельзя установить дополнительную розетку и не повредить отделку.

Одной из разновидностей внутреннего монтажа является установка в гипсокартон. Подрозетник надо встраивать в предварительно вырезанное отверстие, снаружи остается только декоративная панель.

Открытая проводка используется, когда выполнить скрытый монтаж невозможно по ряду причин. Для установки применяются накладные розетки, провода прячутся в кабель-каналы, защищающие от внешнего воздействия. Открытая розетка или выключатель не нуждаются в штроблении стены и на рынке представлен широкий ассортимент эстетичных розеток. Альтернативой для выключателей при открытой проводке является использование напольных и переносных конструкций, управление которыми осуществляется нажатием ноги.

Демонтаж, монтаж внутренних розеток

Перед тем, как установить внутреннюю розетку, может потребоваться демонтаж старой. Надо обесточить помещение, проверить отсутствие тока индикаторной отверткой. Далее снимается декоративная рамка, аккуратно отсоединяются провода и блок. При необходимости снимается подрозетник, который в стене удерживается болтами.

• снимается лицевая панель, откручиваются удерживающие болты (рис. 3);
• на место старого подрозетника устанавливается новый (предварительно надо проверить, чтобы он подходил по размеру и плотно удерживался внутри);

ослабляются контакты для силовых проводов, оставляя пространство в 5-10 мм для контактного провода (рис. 4);

рис. 4 рис. 5 рис. 6

Двойная розетка монтируется таким же образом, если есть провода для заземления, необходимо правильно выполнить все соединения.

Особенности установки розеток и выключателей в панельном или кирпичном доме

Монтаж скрытой розетки или выключателя для кирпичных и панельных домов имеет свои особенности. В старых панельных многоэтажках внутри бетонных плит создавали специальные каналы-пустоты с выходными отверстиями для электроарматуры. В каналы заводились металлические короба и проводка, затем все фиксировалось бетоном или алебастровой смесью. В современных домах подкладка осуществляется схожим образом, но для замены розеток и электропроводки требуется делать штробы и ставить новые пластиковые коробки.

В кирпичных домах штробление возможно не всегда, в этом случае может монтироваться внешняя проводка с установкой накладных розеток для штепсельных вилок и выключателей. Для изоляции кабелей применяются специальные кабель-каналы, состоящие из двух частей – настенная и декоративная крышка.

Подключение розеток с заземлением

Планируя, как правильно установить розетку с заземлением, нужно учесть необходимость заземляющего щитка. В многоквартирных домах он находится на последних этажах, в квартиру идет медный заземляющий контакт с сечением 1,5 мм. Инструкция по самостоятельному подключению:

• на квартирном щитке отключается подача электроэнергии;
• старая розетка снимается: откручивается винт на корпусе, ослабляются крепежные лапки, обрезаются провода;
• устанавливается новый подрозетник или подготавливается старый;
• концы проводов зачищаются, крепятся в клеммной колодке и затягиваются зажимными ботами;
• к контактам розетки подключается кабель заземления (надо четко соблюдать подсоединение всех фаз!);
• корпус крышки фиксируется болтами;
• ставится декоративная панель для настенной розетки (крепится болтами или защелкивается).

Вызов электрика на дом от профессионалов

Доверяйте любые работы по электромонтажу профессионалом. Делаем надежно, с гарантией.

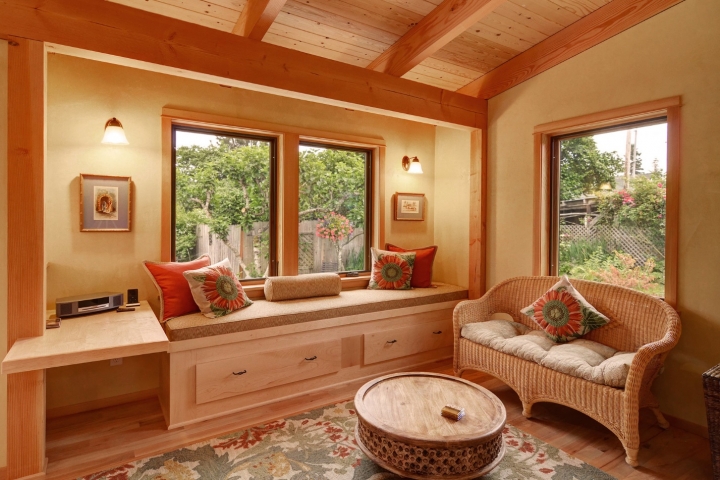

Тренд: розетки в оконном проеме

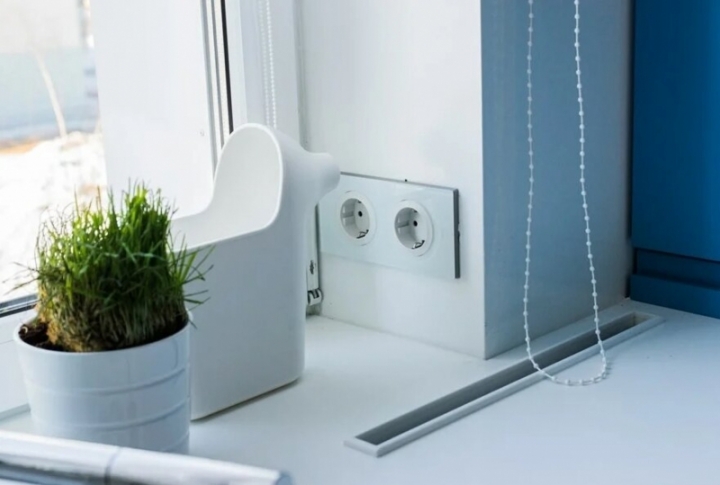

Последнее время большой популярностью пользуются встроенные розетки, устанавливаемые в откосы. Такое решение оптимально подходит для балконов, лоджий или кухонь, используемых широких подоконников (рис. 7).

Установка осуществляется по методу скрытого монтажа, подрозетники подбираются для гипсокартона, а не бетонных стен. Порядок выполнения работ повторяет установку обычной встроенной розетки, проводить монтаж рекомендуется на этапе ремонта и заделки откосов (рис. 8).

Монтаж розеток в гипсокартон

Порядок монтажа электрофурнитуры для стен из ГКЛ почти не отличается от обычного, штробление стен не требуется. Проводка прокладывается открытым методом, рекомендуется защита гофрой и специальным пластиковым коробом. Для встраиваемой розетки или выключателя после зашивки стен следует сделать посадочное отверстие диаметром в 68 мм. Подрозетник крепится в гипсокартоне при помощи зажимных лапок, далее работы по подключению проводки и установки электроарматуры повторяют монтаж скрытой розетки (рис. 9).

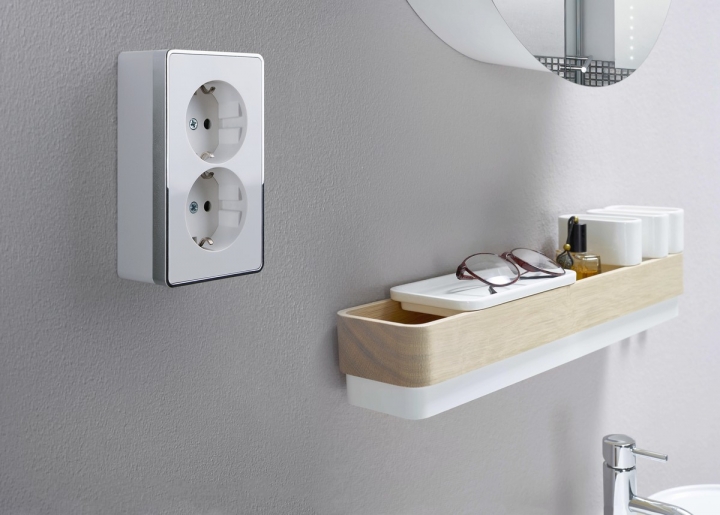

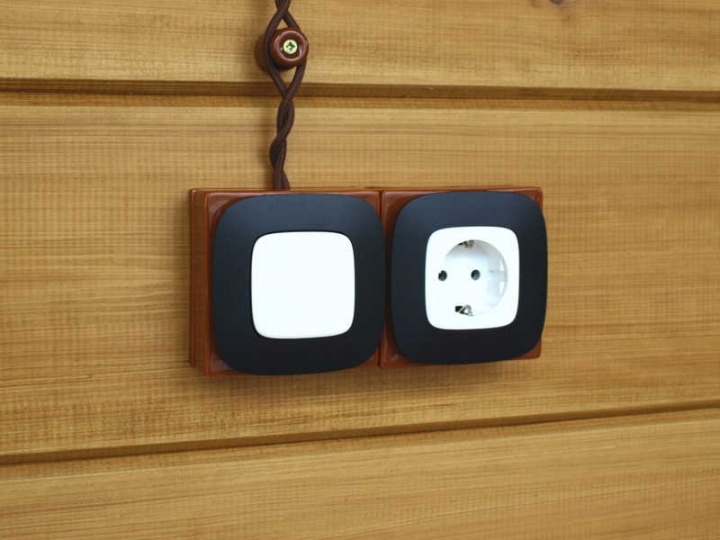

Установка накладных розеток

Такой тип фурнитуры обычно используется для кирпичных и деревянных стен, при невозможности прокладки скрытой проводки (рис. 10). Установить самому накладную розетку не сложно, для этого применяется модульный способ:

• в помещении отключается электроэнергия;
• на стене выполняется разметка, отмечаются линии проводки и точки монтажа розеток;
• проводится прокладка кабелей, их маскировка в плинтусе или при помощи кабель-каналов;

• на стене монтируются дюбели с пластиковыми пробками для крепежа корпуса (рис. 11);
• механизм подключается к кабелю, соблюдая фазность и ноль (белый цвет провода – фаза L, заземление маркируется желтым цветом, ноль – синим);
• на место ставится наружная декоративная крышка.

Тестирование и заключительные работы

Последним этапом установки розеток своими руками является проверка и подключение. Если производился монтаж розеток без прокладки проводки, то надо подключить автомат на щитке и протестировать каждую точку. При прокладке электропроводки задача усложняется, необходимо подключить сеть 220 В к счетчику, после этого включать подачу электроэнергии и проверять установленное оборудование.

Сначала надо убедиться, что автоматы на щитке отключены. Далее фазный провод заводится в счетчик (ввод – первая клемма, вторая – вывод на автоматы). Ноль заводится отдельно, после выполнения работ по установке щитка. Такие работы обычно выполняются первыми, еще до электромонтажных работ в комнатах. Нулевой ввод в дом заводится в третий слот электросчетчика, с четвертого он выводится на нулевую шину. Далее включаются автоматы и проверяется работоспособность проводки и каждой точки. Для этого используется тестер, при помощи которого каждая розетка прозванивается.

Самостоятельный монтаж электропроводки требует тщательного планирования и соблюдения всех норм по безопасности. Инструкцию по подключению следует выполнять в строгом соответствии с выбранным типом проводки, предварительно ознакомившись со всеми особенностями электромонтажных работ и подготовив необходимые материалы. Если какой-то из этапов работ по подключению или замене розеток вызывает вопросы – обратитесь к опытному электрику! Ведь от правильности выполненных работ зависит безопасность в вашем доме.

Наши специалисты

Наши опытные мастера по электромонтажным работам готовы выполнить любые виды электромонтажных работ, электрике , ремонта, замены проводки в квартирах и домах. Полная проектная электротехническая документация.

Установка розеток и выключателей: тонкости процесса монтажа

Ни один монтаж электрической проводки не обходится без установки розеток и выключателей. Эти части электрической сети являются неотъемлемой составляющей проводки в любом доме или квартире, ведь с их помощью подключается большинство потребителей электроэнергии. Но именно монтаж розеток и выключателей вызывает некоторые трудности у большинства людей, далеких от электричества. На самом деле все довольно просто – стоит только немного вникнуть в проблему, и она исчезнет сама собой. Этим мы сейчас и займемся вместе с сайтом stroisovety.org, где рассмотрим, как производится установка розеток и выключателей.

Евростандарт установки розеток и выключателей

Установка розеток в бетонные, кирпичные и другие твердые стены

Вся проблема установки выключателей и розеток в бетонные стены заключается в устройстве посадочных отверстий. Как правило, вне зависимости от прочности стен, отверстие для установки этих электрических приборов высверливается при помощи специальной коронки с твердосплавными напайками, установленной на перфоратор или ударную дрель. Диаметр такого отверстия не должен превышать 50мм, иначе закрепить в нем пластиковый подрозетник будет сложно.

Когда отверстие готово, к нему прокладывается штроба, которая берет свое начало от распределительной коробки в комнате или, в случае с переносом розетки или выключателя, от предыдущего места их установки. В готовую штробу закладывается электрический кабель, который фиксируется в ней алебастром. Следует понимать важность сечения используемого провода – для розеток оно не должно быть менее 2,5 квадратов, а для выключателей – 1,5 квадрата.

Установка розеток в стену фото

Также следует уделить внимание соединению проводов между собой. При переносе розеток и выключателей часто возникает одна проблема – старая проводка, как правило, алюминиевая, а новая часть закладывается медью. В этом случае для соединения различных по материалу проводов необходимо использовать клеммы. Если сделать обычную скрутку, то со временем от плохого контакта металл окислится, и соединение перестанет пропускать электрический ток. Тогда не останется другого выхода, кроме как заново долбить стены и делать соединение по правилам – через клеммы.

Задаваясь вопросом, как правильно установить розетку, следует понимать и надежность крепления подрозетника в стене. Ведь вы же не хотите, чтобы при каждом вынимании вилки, розетка или выключатель выпадали из стены вместе с пластиковой коробочкой? Чтобы такого не происходило, подрозетник необходимо надежно вклеить в посадочное отверстие с помощью алебастра. Установить его необходимо так, чтобы все пространство между пластиковой коробкой и стенами было полностью заполнено этим клеем.

Дальше в процессе установки розеток и выключателей нужен технический перерыв, необходимый для застывания алебастра, а если речь идет о капитальном ремонте помещения, то и для выполнения дальнейших ремонтных работ. Как правило, непосредственная установка этих приборов выполняется уже после поклейки обоев. А пока стынет алебастр и шпаклюются стены, поговорим о европейских стандартах установки розеток и выключателей.

Как установить розетку

Где устанавливать выключатели и розетки

Сначала следует понять одну истину – монтировать выключатели, а тем более розетки, необходимо там, где они на самом деле нужны и где вам ними удобно пользоваться. Если вам неудобно каждый раз наклоняться вниз, чтобы воткнуть вилку, то и устанавливать ее по евростандартам не нужно.

Но приверженцам всевозможных норм и унификаций все же следует знать, где и на каком расстоянии ставятся выключатели и розетки. Начнем с выключателей. Тут все просто, и их высота напрямую зависит от роста человека. Подходим к стене, опускаем руку вниз и примеряемся с целью определиться на какой высоте должен находиться выключатель. При этом вы не должны нагибаться и тем более поднимать руку. Все должно быть естественно для вас. От края дверного проема, как правило, выключатель располагается на расстоянии 15-20см. Если он будет находиться дальше или ближе, то пользоваться ним будет не удобно.

Высота установки розеток и выключателей

Теперь про розетки. Практически во всех помещениях установка этих электроприборов выполняется на высоте 300-400мм от пола. При необходимости точно такой же размер берется и от угла комнаты. Если вести разговор об установке розеток на кухне, в частности на рабочей зоне, то здесь их высота от столешницы не должна быть меньше 150мм – как правило, их монтируют на расстоянии 200-250мм.

Как правильно установить розетку

Монтаж розеток и выключателей в подрозетник

Для крепления электрических приборов вроде розеток и выключателей используется два способа – установить их можно либо с помощью разжимов, имеющихся на каждом из приборов, либо посредством небольших саморезов, которыми комплектуются подрозетники. В принципе, и тот, и другой способ на практике показал себя нормально.

Теперь о подключении проводов. Здесь все предельно просто – концы провода зачищаются и пропаиваются оловом с кислотой или канифолью, после чего вставляются в клемму розетки или выключателя и туго зажимаются винтом. Вместо пайки концов провода можно использовать и специальные обжимы – они надеваются на конец кабеля и зажимаются плоскогубцами, после чего также вставляются в клемму и затягиваются винтами.

В момент подключения проводов очень важно не перепутать кабели. Особенно этот нюанс касается блочной установки розеток. Неправильное подключение чревато коротким замыканием.

Установка выключателей и розеток

Как установить розетку в гипсокартон

По большому счету, установка розеток в гипсокартон мало чем отличается от их монтажа в твердую стену. Разница заключается исключительно в используемых подрозетниках – для гипсокартона они снабжаются специальными зажимами, которые расклинивают коробочку в прорезанном отверстии.

Большое значение имеет размер отверстия, в которое будет установлен подрозетник – коронку для его высверливания необходимо подобрать так, чтобы ее диаметр четко совпадал с размером пластиковой коробочки. Если подрозетник будет проходить в отверстие свободно, то держаться он в нем не будет и выскочит вместе с розеткой при первом удобном случае.

Установка розеток в гипсокартон фото

Наружная установка розеток

Кроме скрытой внутренней установки розеток и выключателей, довольно часто используется их наружный монтаж. Такие электрические приборы имеют немного другое устройство. Их внутренняя часть или корпус предусматривает крепление к стене посредством дюбелей или саморезов – для этих целей имеются специальные отверстия. Подключение таких выключателей и розеток к электрической цепи выполняется по такому же принципу, как и монтаж скрытых приборов этого типа.

Как установить розетку в бетонную стену

Ну и напоследок не лишним будет напомнить о главном правиле техники безопасности при работе с электрическим оборудованием. Установка розеток должна выполняться только при отключенной подаче электроэнергии.
