Подключение телефонной линии

Подключение телефонной линии

В данном разделе описывается процедура подключения телефонного кабеля для передачи факса.

Способ подключения телефонной линии может различаться в зависимости от условий эксплуатации. Для подключения телефонного кабеля в соответствии с потребностями см. рисунки в данном руководстве.

Вставьте телефонный кабель в выемку на устройстве для надежной фиксации.

Примечание

Всегда используйте телефонный кабель, который поставляется вместе с устройством. Использование другого телефонного кабеля может привести к неправильной работе устройства.

Если не удалось выполнить передачу или прием факса, установите для параметра [Super G3] значение [OFF (ВЫКЛ.)].

Невозможно подключиться к линии ISDN напрямую. Чтобы осуществить подключение, используйте абонентский адаптер (TA) и выполните подключение к LINE-разъему устройства.

Подключение к линии связи общего пользования (только для факсов)

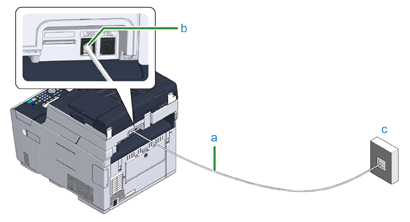

Подключите один конец прилагаемого телефонного кабеля (a) к LINE-разъему (b) устройства, а другой конец к линии связи общего пользования (аналог) (c).

Примечание

Не извлекайте заглушку TEL-разъема.

Подключение к линии связи общего пользования (при подключении телефона к устройству)

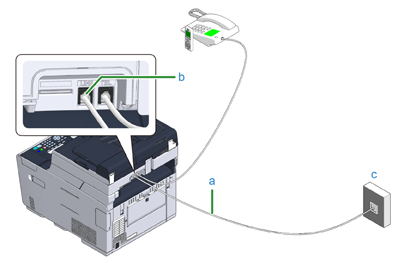

Подключите один конец прилагаемого телефонного кабеля (a) к LINE-разъему (b) устройства, а другой конец к линии связи общего пользования (аналог) (c).

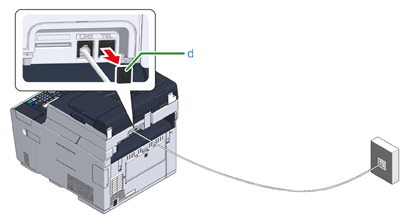

Снимите заглушку телефонного разъема (d).

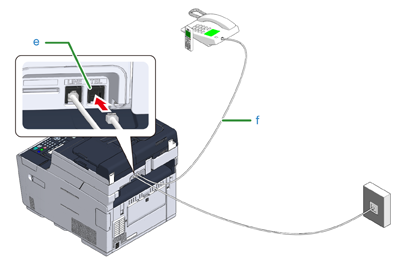

Вставьте телефонный кабель (f), подключенный к внешнему телефону, в TEL-разъем (e) устройства.

Телефон, подключенный к устройству, называется внешним телефоном.

Примечание

К устройству можно подключить только один телефон.

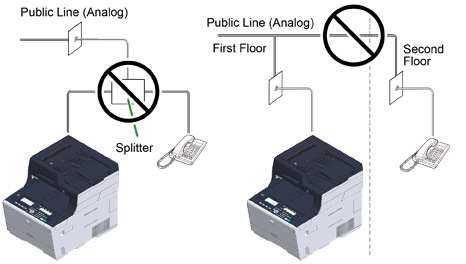

Не подключайте параллельно телефон к устройству. При параллельном подключении телефона к устройству, могут возникнуть следующие проблемы, которые приведут к ненадлежащему функционированию устройства.

Если поднять трубку телефона при параллельном подключении во время отправки или приема факса, изображение факса может быть повреждено, а также может возникнуть сбой соединения.

Если входящий вызов является голосовым, звонок на телефон может запаздывать или внезапно прерываться, а если входящий вызов является факсом, устройство не сможет принять факс.

При подключении телефона с включенной функцией факса перед использованием данную функцию необходимо выключить (отключить получение факса).

Заметка

В случае прямого соединения требуется отдельная установка. Свяжитесь с телефонной компанией.

Подключение телефонной розетки: варианты, схемы, особенности

Услуги сотовой телефонной связи во многом упростили общение между людьми, сделав его удобнее и доступнее. Современному человеку не нужно метаться в поисках телефонного автомата или жетона для получения возможности совершить звонок. Однако, несмотря на неоспоримые плюсы мобильного общения, стационарные телефоны и проводная связь по-прежнему пользуются большим спросом, оставаясь надежным средством качественного соединения. Кроме того сами аппараты стали намного удобнее и функциональнее. Для использования данного вида коммуникаций потребуется наличие телефонных розеток. Эти разъемы имеют свои особенности и отличия в способах монтажа и их необходимо учитывать при подключении. В статье расскажем, как подключить телефонную розетку к телефонному кабелю, рассмотрим схемы и инструкции.

В наши дни телефонный аппарат может иметь много дополнительных функций

Конструкция телефонной розетки, устройство кабеля связи

По своему внутреннему строению, разъемы для подключения телефонов и провода для передачи сигналов имеют мало общего с электрическими розетками и линиями электропередач. Они разнятся не только конструктивно, но и по способу монтажа. Чтобы понять все тонкости подключения линий связи, нужно изучить особенности устройства и принцип действия коммутационных устройств. Читайте также статью: → «Подключение различных видов телефонных розеток ».

Ток телефонной линии постоянно меняется в зависимости от положения трубки (снята или положена), состояния разъема (подключен или отключен). Если аппарат не подсоединен к сети, по линии протекает постоянный ток напряжением 40-60 В. Аналогичная ситуация складывается, когда телефон подключен, но трубка уложена на рычаг. В момент звонка напряжение возрастает до 120 В, преобразовываясь при этом в переменное. Снятие трубки понижает его до значения от 6 до 12 Вольт.

Все эти процессы происходят в плоском проводе, который имеет две медные жилы. Его можно было бы сравнить с проводом ППВ, используемым для электропроводки, но сечение жилы настолько мало, что допускает применение только при указанных нагрузках сети: в телефонных линиях, а также схемах автоматики (охранной или противопожарной сигнализации).

alt=»Спутать по внешнему виду телефонный кабель – лапшу с другим изделием невозможно» width=»600″ height=»160″ />Спутать по внешнему виду телефонный кабель – лапшу с другим изделием невозможно

Различают несколько видов разъемов для подключения телефонов:

• РТШК-4 – может использоваться только для старых аппаратов связи;
• RJ-11 – современный вариант, называемый «евро»;
• RJ-12 – сленговое название разъемаRJ-25, которое получило настолько широкое распространение, что для удобства предоставления информации, используется чаще, чем настоящее. На самом деле таких розеток не существует, поэтому сталкиваясь с терминомRJ-12, следует подразумеватьRJ-25.

Телефонная розетка RJ-11 имеет гнездо в виде порта для соответствующего штекера. Внешне она похожа на компьютерную розетку, но при более внимательном изучении можно заметить, что их гнезда отличаются по ширине (у компьютерного варианта оно шире).

Самые распространенные варианты исполнения устройств:

• накладные, они же наружные;
• врезные, они же внутренние.

Также существуют встраиваемые изделия, но они изготавливаются в виде блоков, совмещающих, как правило, несколько типов коммутационных устройств – электрические, ТВ, компьютерные и телефонные. Читайте также статью: → «Виды розеток и рекомендации по их выбору и монтажу ».

В различных условиях могут применяться разные виды розеток для телефона

Имеется также конструкция, объединяющая РТШК-4 и RJ-11, которая на определенном этапе смогла решить вопрос использования импортных телефонных аппаратов с евро разъемами на постсоветских территориях. Сейчас она морально устарела, хотя продолжает успешно использоваться.

Вариант устройства, совмещающий РТШК-4 и RJ-11, подходящий для разных штекеров

Современные телефонные провода чаще всего могут быть двухжильными и четырехжильными. При этом изоляция жил имеет характерную цветовую раскраску. Провода с 4-мя жилами применяются, как правило, для офисных мини АТС, а также при параллельном подключении двух аппаратов по принципу секретарь – директор. В данном случае применяются разъемы RJ-12.

Подключение телефонной розетки

Подключение розеток RJ-11 и RJ-12 производится абсолютно одинаково, за исключением числа подсоединяемых проводников. Наиболее часто используются двухжильные провода, с коммутацией которых проблем не возникает. Сложнее обстоит дело с четырехжильными изделиями, соединение которых должно производиться согласно цветовой схеме.

Перед началом работы розетка разбирается (снимается верхняя панель). С телефонного кабеля снимается внешняя оболочка на нужную длину. В зависимости от типа контактов, проводники зачищаются или оставляются в изоляции. Дальнейшие мероприятия производятся в соответствии с инструкцией.

Коммутация двухжильным проводом (RJ-11)

Пошаговая инструкция поможет провести подключение быстро:

1. На внутренней части устройства расположены четыре клеммы или контакта. При наличии болтовых контактов, нужно определиться с цветом подводимых к ним проводников. По международным стандартам красный проводник должен являться отрицательным, а зеленый – положительным. К ним и подключаются концы подведенного телефонного провода

1. Если конструкция устройства предусматривает клеммы, то концы провода зачищать не нужно. Они вставляются в основание клемм и продавливаются до упора тонкой плоской отверткой. Миниатюрные ножи, предусмотренные в каждом контакте, прорежут изоляцию и обеспечат надежный контакт. При этом задействуют средние клеммы 2 и 3

1. Закрепить устройство на стене, проверить работоспособность
2. Закрыть лицевую панель. Монтаж окончен.

Практическая рекомендация: При подсоединении концов двухжильного провода к контактам розетки, их полярность не играет никакой роли для работоспособности изделия или качества связи.

Подключение розетки 4-х жильным проводом (RJ-12)

В ходе монтажа будут полезными следующие советы:

1. При коммутации четырех проводников, их соединяют соответственно цвету внутренних проводков в розетке. Обычно красный и зеленый – 1 пара, черный и желтый – 2 пара. Вместо желтого проводника может быть белый или синий цвет, также и на сетевом проводе. Суть от этого не меняется
2. На фото можно увидеть распределение проводов по цвету соответствующих пар

Такой способ коммутации является стандартным общепринятым, обеспечивающим удобство при обслуживании и ремонте телефонных линий.

Коннекторы для подключения телефонных аппаратов к розеткам

Как и телефонные розетки, коннекторы к ним могут быть подключены с помощью двухжильного (система RJ-11) или четырехжильного кабеля (система RJ-12). Кроссировка коннектора проводом из 2 жил осуществляется следующим образом:

1. Наружная защитная оболочка удаляется, оставляя свободные концы длиной 10-12 мм
2. Проводники без зачистки изоляционного слоя заводятся в корпус коннектора на средние позиции 2,3. Первая и четвертая клеммы остаются свободными
3. Производится обжим (опрессовка) контактов с помощью специального инструмента или отвертки с тонким основанием.

Если используется провод старого образца (лапша), то его жилы зачищаются и помещаются в оболочку от витой пары, после чего осуществляются перечисленные выше мероприятия. При подключении 4-х жильного кабеля, на средние контакты 2,3 «сажаются» красный и зеленый провод (либо синий и бело-синий), а на 1,4 – черный и желтый (либо оранжевый и бело-оранжевый). После этого проводится обжим.

Цветовая схема кроссировки 4-х жильного кабеля в коннекторе телефонной линии

Обжим с помощью отвертки производится путем поочередного нажатия до упора на каждый из контактов коннектора. Встроенный нож пробьет изоляционный слой проводника и соединение будет обеспечено.

Обзор известных производителей телефонных розеток

При выборе разъемного устройства для подключения стационарного телефонного аппарата желательно отдавать предпочтение торговым маркам, имеющим положительную репутацию на рынке электронной техники, проверенную временем. Среди таких брендов можно отметить турецкие фирмы Lezard, VIKO, а также производителей из Франции – Schneider Electric, Legrand Valena. Для сравнения, средние цены из интернет-магазинов на продукцию указанных производителей приведены в таблице:

Указанные цены являются усредненными данными и не могут быть использованы для планирования или составления смет. Читайте также статью: → «Купить розетки: как правильно выбрать розетки? 6 параметров ».

Ошибки, допускаемые при выборе и монтаже телефонных розеток

Основной причиной всех ошибок является легкомыслие и невнимательность. Ознакомившись с приведенными рекомендациями, можно избежать проблем и недоработок во время установки коммутационных устройств.

Практическая рекомендация: Если пользователь не владеет навыками работы с электронными устройствами, не стоит пытаться собственноручно смонтировать разъем для телефона. Необходимо обратиться за помощью к специалистам, которые обеспечат грамотную и надежную установку розетки.

Ошибка 1. После вскрытия упаковки, прилагаемая инструкция выбрасывается в уверенности, что схема подключения указана на корпусе изделия. Схема может отсутствовать и тогда могут возникнуть сложности при монтаже.

Ошибка 2. Проводить монтаж без диэлектрических перчаток. Как уже было сказано, напряжение в сети может подняться до 120 Вольт. Учитывая, что «безопасного напряжения» не бывает, это грозит неприятными последствиями. Производить работы нужно с соблюдением техники безопасности.

Ошибка 3. Приобретая изделие, может возникнуть желание сэкономить и купить устройство неизвестной фирмы по более низкой цене. Это ложная экономия: товар может оказаться некачественным и при этом не обладать гарантией, в результате чего обменять его или вернуть деньги будет невозможно. Известные торговые марки предоставляют на свою продукцию гарантийные обязательства, что является залогом качества и надежности.

Ошибка 4. Во время монтажа проводники замкнулись между собой и телефонная линия отключилась. Не нужно поднимать панику и вызывать ремонтную бригаду из телефонной компании. Линия отключается автоматически через центральную АТС. Такое отключение происходит на несколько минут, после чего работа сети восстанавливается.

Ошибка 5. Использование провода б/у, снятого на старом здании или в заброшенном помещении. Данный провод может иметь нарушенную изоляцию или поврежденную жилу. Это непременно отразится на качестве связи. Лучше приобрести новый кабель, соответствующий современным стандартам, что обеспечит безупречную связь.

В заключении хотелось бы отметить, что, несмотря на всеобщее распространение мобильных телефонов, стационарные аппараты продолжают широко использоваться благодаря независимости от территориального «покрытия» и различных роумингов. Кроме того проводная связь предоставляет более качественное соединение, а иногда остается единственным доступным средством сообщений.

Кабель и провод

Без кабеля и провода на сегодняшний день не может обойтись ни один человек. Для того, чтобы смотреть телевизор, слушать музыку, просто включить свет нужны электрический кабель и телефонный провод. Рассмотрим некоторые их разновидности более подробно.

Акустический кабель

Выбирать такой кабель нужно по техническим характеристикам. То есть нужно смотреть чистоту материала проводника и защиту от внешних механических воздействий. Передаваемый сигнал защищается экраном кабеля от электромагнитных воздействий. Проводник чаще всего выполняется из меди. Квадратными миллиметрами измеряется сечение кабеля, которое может варьироваться от 0,25 до 6 квадратных миллиметра. Экран кабеля чаще всего изготовлен из фольги, а изоляторы поливинилхлоридные. Купить такой кабель можно в магазинах аудио и видеотехники, в музыкальных магазинах или в интернет-магазине «Электротехника».

На сегодняшний день сети ВОЛС построены так, что цифровые данные передаются световыми сигналами по оптическим кабелям. Без оптических кабелей невозможна работа такой отрасли как ЛВС, кабельного телевидения и телефонии.

Силовой кабель

Локальные сети для передачи используют сетевой кабель. Он бывает пленумный и непленумный. Для того, что бы проложить кабель через пленум — пространство для вентиляции, необходим пленумный кабель.

Свойство кабеля зависят от разных факторов. От сечения жилы, то есть диаметра провода внутри кабеля. Чем толще провод, тем лучше проводимость и защита от затухания сигнала.

Силовой кабель (электрический провод) это один или несколько изолированных проводников, которые заключены в изолированную оболочку поверх которой одета еще одна защитная оболочка. По назначению такой кабель бывает разным, но все его разновидности применяются для передачи на расстояние электрической энергии или сигналов.

Силовой кабель или электрический провод имеет токопроводящие жилы, изоляцию и изолирующие оболочки. Жилы для проведения тока изготовлены из меди, стали и алюминия. Оболочка выполняется от диэлектрика который может быть сплошным, слоистым или каркасно-воздушным. На кабель накладываются сплошные тубусы для защиты от механических повреждений, влаги, света и химических воздействий.

Телефонный кабель

Телефонный кабель это неотъемлемая часть любой телефонной сети. Качество телефонной связи целиком зависит от того, какой провод выбран и насколько качественно он смонтирован и установлен. Телефонный кабель устанавливается и подключается в сетях, где напряжение не превышает 145В, если ток переменный и 220В если ток постоянный.

Жилы кабеля изготовлены из медной проволоки, которая может иметь разный диаметр. Для внешней защиты токопроводящей проволоки используется экран из алюминиево-полиэтиленовой ленты с проволокой из меди, а изолирующим материалом выступает ПВХ. Именно из-за этого телефонный кабель надежен и устойчив к воздействиям агрессивной внешней среды.

Антенный кабель для телевизора используется как проводник аналогового, цифрового и других антенных сигналов, для разного вида приемников. Центральная жила такого кабеля бывает из железа, железо-обмедненной, медной. Оплетен он чаще всего медью или алюминием. Но лучшим кабелем считается медный — в нем должна быть медной центральная жила, оплетка, должна быть фольга и графит.

Именно хороший качественный TV кабель гарантирует хорошее изображение. Но для каждой марки сигнала используется своя марка кабеля.

Прокладка телефонного кабеля связи по столбам

Монтаж и прокладка коммуникационных сетей выполняются разными способами. Если есть возможность, мастера используют подземный метод монтажа (укладку в траншеях). Но если такой возможности нет, телефонный кабель прокладывают по столбам.

Прокладка по столбам: способы монтажа, преимущества

Монтаж телефонного кабеля связи по столбам выполняется несколькими способами. Среди них:

1. Поддерживающий. Подразумевает прокладку по прямой линии с углом поворота, не превышающим 10-20 градусов. При монтаже на прямых участках кабеля используются поддерживающие зажимы.
2. Натяжной. Метод, при котором применяются натяжные зажимы, жестко закрепляющие кабель на кольцевых, поворотных участках и по всей трассе. Оперативный способ, для которого не нужно дополнительно зачищать концы провода. Не требует применения дополнительных инструментов. Отличается прочностью, надежностью. Особенно актуален натяжной метод монтажа на участках с повышенным перемещением потоков воздуха.
3. Комбинированный. Характеризуется сочетанием двух вышеуказанных способов монтажа. Значительно сокращает расходы на строительство и ремонт кабельных линий.

Прокладывать телефонный кабель по столбам удобно по многим причинам. Монтажникам не надо вскрывать дорожное полотно, кабельные сети можно установить даже в условиях высокой плотности городской застройки. Коммуникационные сети, проложенные по столбам, удобно ремонтировать и использовать. При необходимости увидеть повреждения на кабеле не составит труда.

Монтаж кабельной системы рекомендуется проводить с применением гофротруб, кабель-каналов, скоб, коробов.

Характеристики кабеля ТЦППт

Для сетей местного значения с успехом применяются кабели ТЦППт, которые монтируют подвесным способом. Провода работают в сетях переменного тока 225 В и постоянного до 200 В. Скорость передачи – максимум 2048 кбит/с.

В конструкцию кабельного изделия входят:

• медная токопроводящая жила;
• полиэтиленовая изоляция (толщина 0,2 мм);
• скрученная однонаправленной скруткой с некратными и неравными шагами пара заизолированных жил разного цвета;
• стальная оцинкованная проволока – грузонесущий трос;
• светостабилизированная полиэтиленовая оболочка.

Установка кабеля возможна в диапазоне температур -50. +60 градусов С, минимальный изгиб – 10 диаметров, срок использования – 25 лет и более.

Характеристики кабеля ТППШт

Изделие применяется при прокладке воздушных линий, в подземных выработках в целях передачи информации из шахт. Кабель способен работать при предельно низкой температуре (-60 градусов С). Отличается гибкостью, высокой надежностью.

В конструкцию ТППШт входят:

• медная жила;
• изоляция из полиэтилена;
• экранирующая алюмополимерная лента;
• несущий трос – стальная оцинкованная проволока;
• наружная оболочка из ПВХ-пластиката.

Чтобы обеспечить бесперебойную связь в местах, где это необходимо, нужно правильно выбрать телефонный кабель и выполнить его монтаж в соответствии со всеми требованиями.
