Регулировка и замена датчика-выключателя положения рычага селектора передач

Регулировка и замена датчика-выключателя положения рычага селектора передач

Внимание! Рассматриваемые в настоящем Руководстве автомобиля оборудованы подушками безопасности (SRS). При выполнении каких-либо работ вблизи датчиков ударов, рулевой колонки или панели приборов отключайте SRS (см. схемы электрических соединений в конце Главы Бортовое электрооборудование).

1. Снимите консоль (см. Главу Кузов).

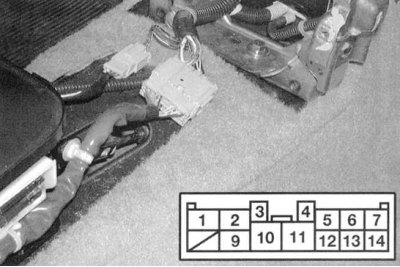

2a. Рассоедините 14-контактный электрический разъем датчика-выключателя положения рычага селектора (см. сопроводительные иллюстрации): модели Civic.

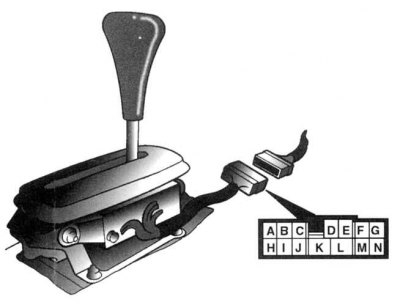

2b. Модели Integra.

3. Проверьте датчик-выключатель на соответствие состояний датчика-выключателя картам проводимости (см. сопроводительные иллюстрации). Переводите рычаг селектора поочередно в каждое из положений, не прикасаясь к нажимной кнопке. Помните, что величина свободного хода рычага в каждом из положений составляет около 2 мм. При отрицательных результатах проверки произведите регулировку датчика-выключателя (см. ниже).

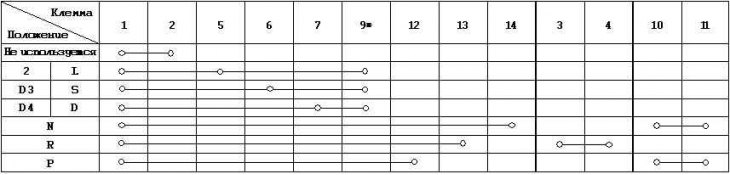

Карта проводимости датчика-выключателя положения рычага селектора (модели Civic)

1—7 — Датчик-выключатель положения рычага
3—4 — Датчик-выключатель огней заднего хода
10—11 — Датчик-выключатель разрешения запуска
* — Темпостат

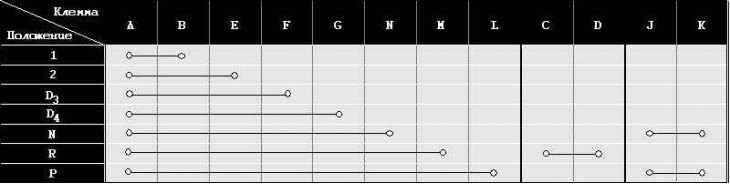

Карта проводимости датчика-выключателя положения рычага селектора (модели Integra модели без темпостата)

A—L — Датчик-выключатель положения рычага (модели без темпостата)
C—D — Датчик-выключатель огней заднего хода
J—K — Датчик-выключатель разрешения запуска

Регулировка

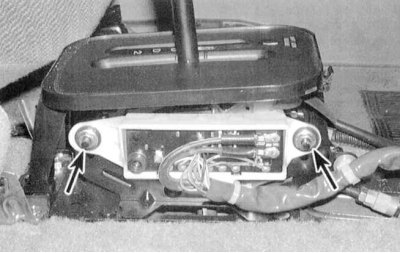

1. Переведите рычаг селектора в положение «Р» и ослабьте гайки крепления датчика-выключателя (см. иллюстрацию ниже).

2. Сдвиньте рычаг в сторону положения «D» настолько, чтобы появилась проводимость между клеммами 2 и 14 (Civic)/А и L (Integra) разъема датчика-выключателя. Проводимость должна сохраняться в пределах свободного хода рычага (около 2 мм).

3. Произведите проверку, описанную в параграфе 3 (Проверка) выше. Удостоверьтесь, что двигатель запускается в положении «N» рычага.

4. Если требования карты проводимостей по прежнему остаются невыполненными, проверьте состояние фиксатора и кронштейна рычага селектора. Если никаких повреждений выявить не удается, замените датчик-выключатель.

Замена

1. Снимите консоль (см. Главу Кузов).

2. Рассоедините 14-контаткный разъем датчика-выключателя (см. иллюстрации выше).

3. Отдайте две крепежных гайки (см. сопроводительную иллюстрацию), снимите шайбы. Снимите датчик-выключатель.

4. Переведите ползун нового датчика-выключателя в нейтральное положение (положение «N»).

5. Переведите рычаг селектора в положение «N» и установите новый датчик-выключатель.

6. Наденьте шайбы и закрепите датчик-выключатель гайками.

7. Произведите проверку датчика-выключателя в соответствии с указаниями, приведенными в параграфе 3 (Проверка). Удостоверьтесь, что двигатель запускается в положении «N» рычага селектора.

8. Подсоедините электрический разъем датчика-выключателя. Закрепите жгут электропроводки во всех предусмотренных фиксаторах.

Проверка исправности, регулировка и замена датчика-выключателя разрешения запуска

11.6 Проверка исправности, регулировка и замена датчика-выключателя разрешения запуска / Jeep Grand Cherokee

Проверка исправности, регулировка и замена датчика-выключателя разрешения запуска

Читайте так же:
Автоматические выключатели record plus каталог

Поддомкратьте передок автомобиля и установите его на подпорки.

Порядок выполнения
  1. Рассоедините электрический разъем и сравните проводимость на отмеченных (см. иллюстрацию ниже) клеммах со спецификационными данными. В случае несоответствия попытайтесь произвести регулировку датчика-выключателя, затем повторите проверку. Если проводимость не соответствует таблице, замените датчик-выключатель.

Схема размещения клемм электрического разъема датчика-выключателя разрешения запуска (вверху) и таблица соединений (внизу) (только для трансмиссий АW-4 моделей 1993 г. вып.).

  1. Если датчик-выключатель в порядке, вновь подсоедините электрический разъем и опустите автомобиль на землю. Если нет, — переходите к выполнению процедур п. 1.

Трансмиссии 42RЕ и 42RН/46RН

Порядок выполнения
  1. Удостоверьтесь, что трос переключения трансмиссии должным образом отрегулирован (Раздел Проверка состояния и регулировка троса переключения).

Датчик-выключатель не будет функционировать нормально, если нарушена регулировка троса.

  1. Рассоедините электрический разъем и проверьте непрерывность между центральной клеммой датчика-выключателя и картером трансмиссии. Непрерывность должна иметь место лишь в случае установки трансмиссии в положение «Р» или «N».
  1. Проверьте непрерывность между центральной клеммой и картером трансмиссии — она должна иметь место лишь при трансмиссии, установленной в положение «Р» или «N» (42RЕ и 42RН/46RН).
  1. Переведите трансмиссию в положение задней передачи (Reverse) и проверьте непрерывность на наружных клеммах датчика-выключателя. Непрерывность должна иметь место лишь в этом положении трансмиссии (Reverse), при этом не должно быть непрерывности между наружными клеммами и картером трансмиссии.
  1. Переведите трансмиссию в положение «Reverse» и проверьте непрерывность на наружных клеммах датчика-выключателя — она должна иметь место лишь в этом положении трансмиссии, однако должна отсутствовать непрерывность между наружными клеммами и картером трансмиссии.
  1. Если датчик-выключатель в порядке, подсоедините электрический разъем и опустите автомобиль на землю. Если нет, — переходите к выполнению процедур п. 1.
Порядок выполнения
  1. Поддомкратьте автомобиль и установите его на подпорки.
  2. Рассоедините электрический разъем датчика-выключателя.
  3. Разогните язычки стопорной шайбы и отдайте гайку крепления датчика-выключателя. Вслед за гайкой снимите стопорную шайбу.
  1. Разогните язычки стопорной шайбы, затем снимите гайку крепления датчика-выключателя разрешения запуска и ее стопорную шайбу (только АW-4 моделей 1993 г. вып.).
  1. Отдайте регулировочный болт датчика-выключателя.
  2. Снимите датчик-выключатель с оси.
  3. Отсоедините шток тяги переключения от рычага переключения на левой стороне трансмиссии.
  4. Поверните ручку рычага до упора назад, затем переведите его вперед через два фиксированных положения. Теперь рычаг окажется в положении «N».
  5. Установите датчик-выключатель на ось ручного клапана и от руки затяните регулировочный болт. Пока не затягивайте болт окончательно.
  6. Установите стопорную шайбу на ось ручного клапана и закрепите датчик-выключатель гайкой. Гайку затяните с требуемым усилием, однако не загибайте пока язычки стопорной шайбы.
  7. Удостоверьтесь, что трансмиссия находится в положении «N» и поворачивайте датчик-выключатель до тех пор, пока нормативная черта нейтрального положения трансмиссии на его корпусе не совместится с вертикальной канавкой в оси ручного клапана.
  1. При установленной в положение «N» трансмиссии вращайте датчик-выключатель разрешения запуска до тех пор, пока нормативная черта нейтрального положения трансмиссии на корпусе датчика-выключателя не совместится с вертикальной канавкой в оси ручного клапана (только АW-4 моделей 1993 г. вып.).
  1. Затяните регулировочный болт с требуемым усилием и загните язычки стопорной шайбы, законтрив крепежную гайку датчика-выключателя.
  2. Подсоедините электрический разъем и тягу переключения, опустите автомобиль на землю и проверьте функционирование датчика-выключателя, убедившись, что запуск стартера возможен лишь положениях трансмиссии «Р» и «N». Перед началом проверки не забудьте надежно взвести стояночный тормоз.
Читайте так же:
Для чего нужен четырехполюсный автоматический выключатель

42RE и 42RН/46RН

Порядок выполнения
  1. Поддомкратьте автомобиль и установите его на подпорки.
  2. Установите под датчик-выключатель сливную емкость.
  3. Рассоедините электрический разъем датчика-выключателя и снимите последний с трансмиссии.
  4. Переведите рычаг переключения в положение «Р» или «N» и удостоверьтесь, что лепестки исполнительного рычага датчика-выключателя находятся по центру отверстия под установку датчика-выключателя в картере трансмиссии.
  1. Переведите рычаг переключения в положение «Р» или «N» и удостоверьтесь, что исполнительные лепестки датчика-выключателя разрешения запуска расположены по центру отверстия под установку датчика-выключателя в картере трансмиссии.
  1. Установите на новый датчик-выключатель новое уплотнение и вверните датчик-выключатель в картер трансмиссии. Затяните датчик-выключатель с требуемым усилием.
  2. Подсоедините электрический разъем, опустите автомобиль на землю и долейте в трансмиссию жидкость требуемого сорта (Глава Настройки и текущее обслуживание).

Диагностика и замена датчика повышающей передачи Jeep GC ZJ
Jeep Grand Cherokee. Что с коробкой?
JEEP GRAND CHEROKEE — Привет из 90-хх, Братан!
Jeep Grand Cherokee включить нейтраль при не работающем двигателе
Jeep Grand Cherokee WJ Замена АКПП 42RE установка

Проверка, регулировка и замена датчика-выключателя разрешения запуска

Поддомкратьте передок автомобиля и установите его на подпорки.

Трансмиссия АW-4

1. Рассоедините электрический разъем и сравните проводимость на отмеченных (см. иллюстрацию ниже) клеммах со спецификационными данными. В случае несоответствия попытайтесь произвести регулировку датчика-выключателя, затем повторите проверку. Если проводимость не соответствует таблице, замените датчик-выключатель.

Схема размещения клемм электрического разъема датчика-выключателя разрешения запуска (вверху) и таблица соединений (внизу) (только для трансмиссий АW-4 моделей 1993 г. вып.).

2. Если датчик-выключатель в порядке, вновь подсоедините электрический разъем и опустите автомобиль на землю. Если нет, — переходите к выполнению процедур п. 1.

Трансмиссии 42RЕ и 42RН/46RН

1. Удостоверьтесь, что трос переключения трансмиссии должным образом отрегулирован (Раздел Проверка состояния и регулировка троса переключения).

Читайте так же:
Автоматический выключатель электрических чайников

Датчик-выключатель не будет функционировать нормально, если нарушена регулировка троса.

2. Рассоедините электрический разъем и проверьте непрерывность между центральной клеммой датчика-выключателя и картером трансмиссии. Непрерывность должна иметь место лишь в случае установки трансмиссии в положение «Р» или «N».

3. Проверьте непрерывность между центральной клеммой и картером трансмиссии — она должна иметь место лишь при трансмиссии, установленной в положение «Р» или «N» (42RЕ и 42RН/46RН).

4. Переведите трансмиссию в положение задней передачи (Reverse) и проверьте непрерывность на наружных клеммах датчика-выключателя. Непрерывность должна иметь место лишь в этом положении трансмиссии (Reverse), при этом не должно быть непрерывности между наружными клеммами и картером трансмиссии.

5. Переведите трансмиссию в положение «Reverse» и проверьте непрерывность на наружных клеммах датчика-выключателя — она должна иметь место лишь в этом положении трансмиссии, однако должна отсутствовать непрерывность между наружными клеммами и картером трансмиссии.

6. Если датчик-выключатель в порядке, подсоедините электрический разъем и опустите автомобиль на землю. Если нет, — переходите к выполнению процедур п. 1.

Замена

1. Поддомкратьте автомобиль и установите его на подпорки.

2. Рассоедините электрический разъем датчика-выключателя.

3. Разогните язычки стопорной шайбы и отдайте гайку крепления датчика-выключателя. Вслед за гайкой снимите стопорную шайбу.

4. Разогните язычки стопорной шайбы, затем снимите гайку крепления датчика-выключателя разрешения запуска и ее стопорную шайбу (только АW-4 моделей 1993 г. вып.).

6. Отдайте регулировочный болт датчика-выключателя.

7. Снимите датчик-выключатель с оси.

8. Отсоедините шток тяги переключения от рычага переключения на левой стороне трансмиссии.

9. Поверните ручку рычага до упора назад, затем переведите его вперед через два фиксированных положения. Теперь рычаг окажется в положении «N».

10. Установите датчик-выключатель на ось ручного клапана и от руки затяните регулировочный болт. Пока не затягивайте болт окончательно.

11. Установите стопорную шайбу на ось ручного клапана и закрепите датчик-выключатель гайкой. Гайку затяните с требуемым усилием, однако не загибайте пока язычки стопорной шайбы.

Читайте так же:
Автоматический выключатель ва51 630а габариты

12. Удостоверьтесь, что трансмиссия находится в положении «N» и поворачивайте датчик-выключатель до тех пор, пока нормативная черта нейтрального положения трансмиссии на его корпусе не совместится с вертикальной канавкой в оси ручного клапана.

13. При установленной в положение «N» трансмиссии вращайте датчик-выключатель разрешения запуска до тех пор, пока нормативная черта нейтрального положения трансмиссии на корпусе датчика-выключателя не совместится с вертикальной канавкой в оси ручного клапана (только АW-4 моделей 1993 г. вып.).

14. Затяните регулировочный болт с требуемым усилием и загните язычки стопорной шайбы, законтрив крепежную гайку датчика-выключателя.

15. Подсоедините электрический разъем и тягу переключения, опустите автомобиль на землю и проверьте функционирование датчика-выключателя, убедившись, что запуск стартера возможен лишь положениях трансмиссии «Р» и «N». Перед началом проверки не забудьте надежно взвести стояночный тормоз.

42RE и 42RН/46RН

1. Поддомкратьте автомобиль и установите его на подпорки.

2. Установите под датчик-выключатель сливную емкость.

3. Рассоедините электрический разъем датчика-выключателя и снимите последний с трансмиссии.

4. Переведите рычаг переключения в положение «Р» или «N» и удостоверьтесь, что лепестки исполнительного рычага датчика-выключателя находятся по центру отверстия под установку датчика-выключателя в картере трансмиссии.

5. Переведите рычаг переключения в положение «Р» или «N» и удостоверьтесь, что исполнительные лепестки датчика-выключателя разрешения запуска расположены по центру отверстия под установку датчика-выключателя в картере трансмиссии.

6. Установите на новый датчик-выключатель новое уплотнение и вверните датчик-выключатель в картер трансмиссии. Затяните датчик-выключатель с требуемым усилием.

7. Подсоедините электрический разъем, опустите автомобиль на землю и долейте в трансмиссию жидкость требуемого сорта (Глава Настройки и текущее обслуживание).
