Автоматический выключатель для электроскутера

Автоматический выключатель для электроскутера.

1) Защищает кабели (провода) от перегрузки по току и как следствие возможному возгоранию.

2) Защита от короткого замыкания.

3) Отключение питания батареи.
(Данное действие понадобиться, чтобы безопасно обслуживать, настраивать, ремонтировать узлы электроскутера)

4) При отключенном автомате можно будет полностью снять АКБ с электроскутера, для увеличения емкости, ремонта и прочего.

5) Включение АКБ в бортовую сеть электроскутера (подача напряжения, на электропотребители).

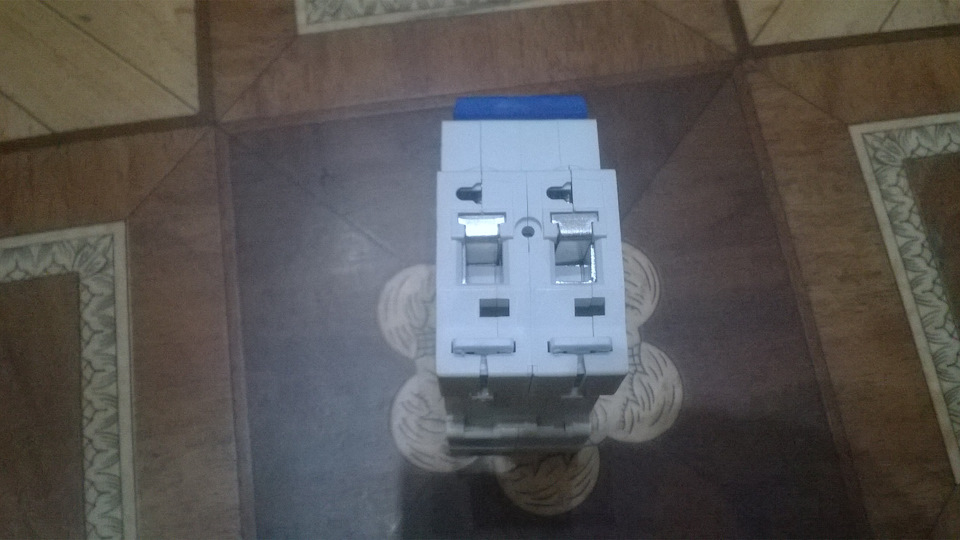

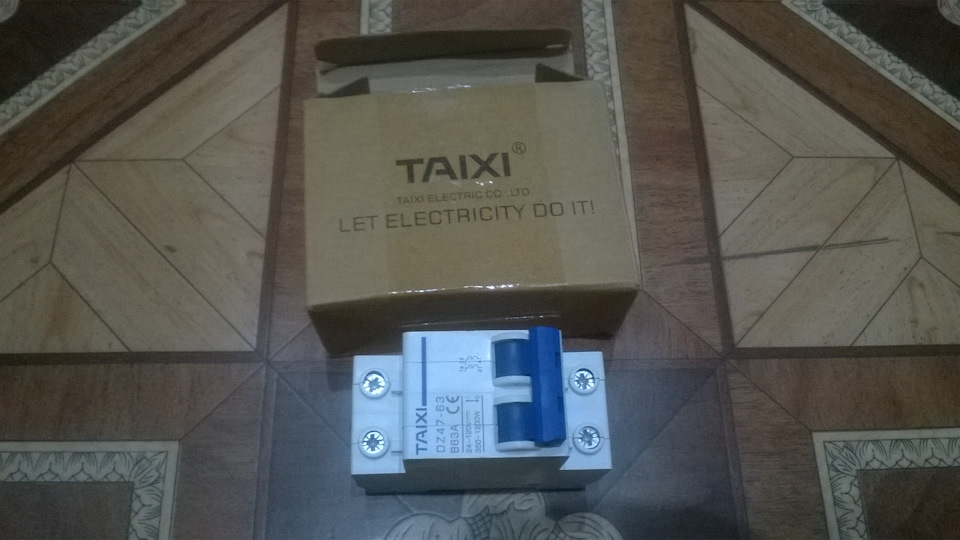

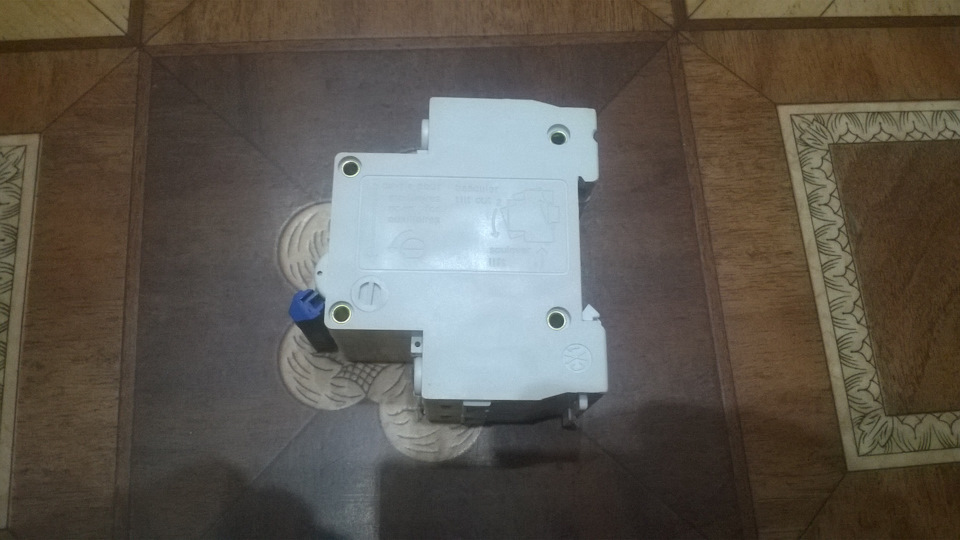

Внешний вид автоматического выключателя.

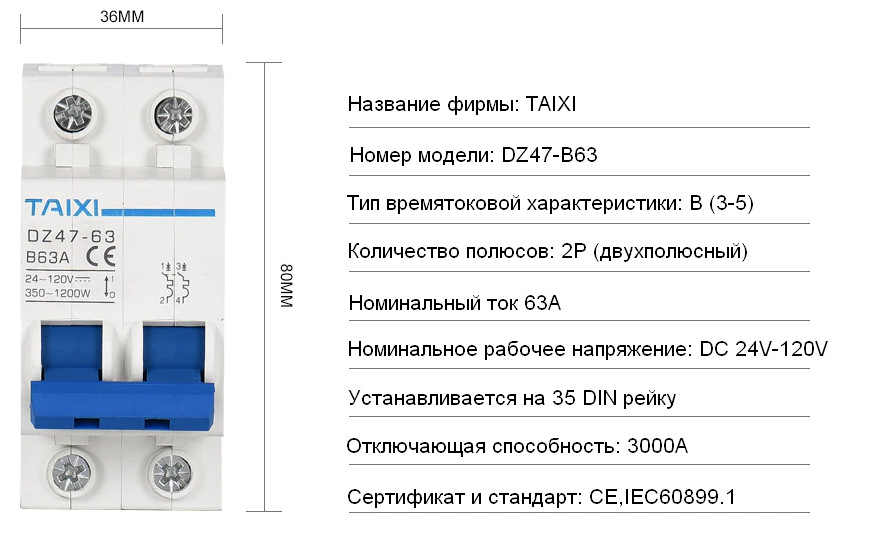

Характеристики автоматического выключателя:

1) Автоматический выключатель фирмы TAXI DZ47-B63.

2) Данный автомат предназначен для постоянного тока.

Некоторые ставят автоматы для переменного тока на сеть постоянного тока, так как их проще найти, я этого не рекомендую делать, так как на постоянном токе принцип отключения немного разный и если установить переменный автомат на постоянку в некоторых случаях это может привести даже к возгоранию.
Так же в переменных и постоянных автоматах при отключении и включении их происходит дуга на контактах, на переменке она слабее чем на постоянке, по этой причине в постоянных автоматах дугогасительная камера (система) идет в паре с магнитом, чтоб лучше утягивать дугу, тем самым больше продлевая службу замыкающих контактов, так как если бы этой системы не было дуга в ускоренном темпе выжигала контакты, что не есть хорошо.

3) Класс отключения (срабатывания)(времятоковая характеристика) = B, т.е. данный автомат сработает при превышении его номинала по току в 3-5 раз.
Данный класс сработает при меньшем превышении тока номинала, чем следующие классы C, D у которых превышение ещё больше.
(если к примеру взять 16А автоматический выключатель его отключение произойдет при превышении тока в сети 48А-80А (в зависимости от времени, температур и прочего), это конечно большой разброс, поэтому нужно брать автомат по вашей нагрузки с учетом превышения номинала, т.е. если у вас система будет к примеру потреблять 55А, то скорее всего данный автомат вам подойдет, более точный подбор нужно смотреть по таблицам и не только потоку, но и по сечению кабеля который будет воспринимать данную нагрузку. (Тут я описал информацию в общих чертах, более подробная информация о самих автоматах и подбору будет приведена в ссылках (советую ознакомиться перед покупкой автомата))

Данный автомат двух полюсной, т.е. к нему можно подключить и + и — батареи и посредством автомата полностью отключить батарею (отсекаем плюс и минус). Получается это два спаренных автомата в одном корпусе.

Данный автомат может работать с диапазоном напряжения от 24 вольт до 120 вольт (DC 24V-120V). Я буду использовать 72 вольтовую батарею, данный диапазон мне подходит.

Данный автомат рассчитан на 6кВт.
Мой 5 кВт двигатель подходит под это значение.

Это автомат номиналом 63А. Выбрал его по таблицам, по сечению проводов двигателя и рабочему длительному току двигателя = 77А, учитывая пиковые значения двигателя в 100А.
Сначала думал взять 50А автомат, но по таблицам может быть вероятность на длительных рабочих токах и кратковременных пиковых отключаться автомат, поэтому взял на 63А.
Взял еще 63А автомат еще и потому, что это будет не единственная защита. Помимо автомата, будет стоять БМС плата на АКБ с порогом отключения по превышению тока, в контроллере двигателя есть защита по температуре, потребляющему току, ну и в самом двигателе есть защита по температуре.

Сам автомат также содержит тепловую и электромагнитную защиту.

Предельный ток отключения 3000А (Отключающая способность 3000А) = (если произойдет короткое замыкание с силой тока 3000А то автомат сможет надежно отключить нагрузку (Электродвигатель)

Класс токоограничения = Класс 1 время гашения дуги более 10мс

Также в описании к этому автомату идет упоминание о том что данные автоматы устанавливают на электромотоциклы.

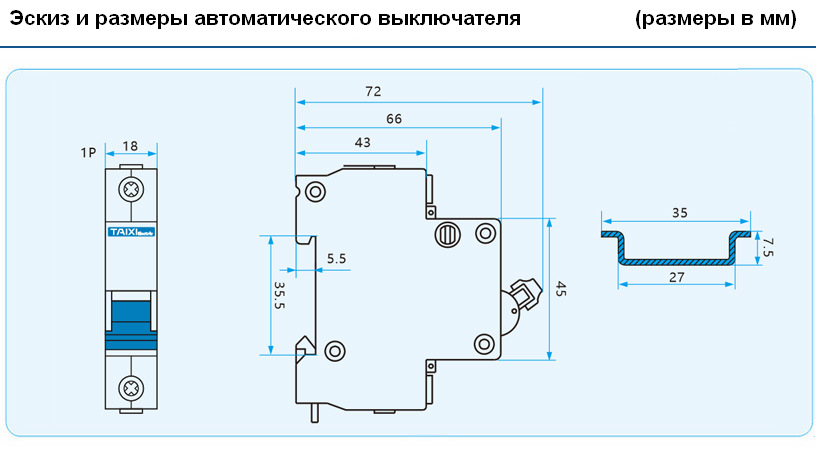

Автоматический выключатель устанавливается на 35 дин рейку.

Максимальное сечение кабеля для данного автомата = 25 мм2

Момент затяжки проводов в автоматическом выключателе = 2H*м

Справочная информация по подбору автоматических выключателей.
(Рекомендую изучить все статьи)

Цена автоматического выключателя = 172,74руб.
Доставка = 493,16руб.
Общая стоимость = 665,90руб.
