Выключатель автоматический ВА04-36-340010-400А-4000-690AC-УХЛ3 (107560)

Выключатель автоматический ВА04-36-340010-400А-4000-690AC-УХЛ3 (107560)

Выключатель автоматический ВА04-36-340010-400А-4000-690AC-УХЛ3 (107560)

Силовой автоматический выключатель для защиты трансформаторов и генераторных установок. Наличие привода- ручной.

Не забудьте купить

Привод ручной дистанционный ВА04-36/ВА51-35/ВА57-35/ВА57-39/ВА51-39-УХЛ3-КЭАЗ (110450)

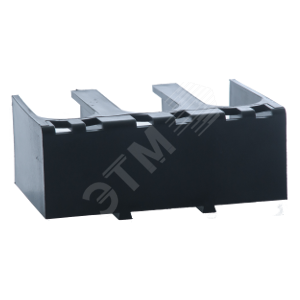

Крышка клеммная ВА5735/ВА0436/ВА5135 (110427)

Комплект зажимов для алюминиевых шин ВА04-36/ВА51-35-400А-УХЛ3-КЭАЗ (138486)

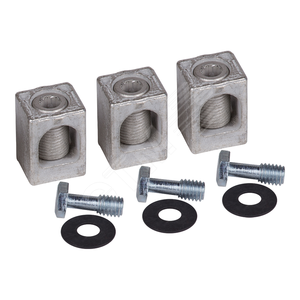

Комплект зажимов одногнездовых 185мм ВА04-36/ВА51-35-УХЛ3 (141134)

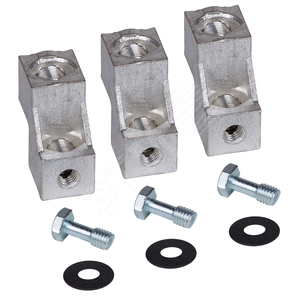

Комплект зажимов двухгнездных 2х95кв.мм ВА04-36/ВА51-35-УХЛ3 (110413)

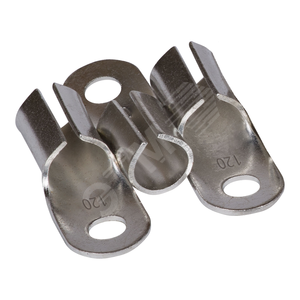

Комплект специальных кабельных наконечников КНсп 120мм.кв ВА04-36/ВА51-35-УХЛ3 (110417)

Привод ручной дистанционный ВА04-36/ВА51-35/ВА57-35/ВА57-39/ВА51-39-УХЛ3-КЭАЗ (110450)

Выключатель автоматический АП50Б-3МТ-25А-10Iн-400AС/220DC-УЗ

Выключатель автоматический ВА57Ф35-340010-160А-1600-400AC-УХЛ3 (109307)

Выключатель автоматический ВА57-35-340010-250А-2500-690AC-УХЛ3 (108600)

Это также называют: трехполюсный, трёхполюсной, 3-полюсный, 3-полюсной, трех-полюсный, трёх-полюсный, трех-полюсной, трёх-полюсной, 3п, 3P, МИНПРОМТОРГ, в реестре МИНПРОМТОРГа, vbyghjvnjhu

Всегда поможем:
Центр поддержки
и продаж

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

  • Покупателям
  • Компания ЭТМ

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

ВА04-36 400А

Автоматический выключатель ВА04-36 на 400А

Автоматический выключатель ВА04-36 на номинальный ток 400А

Блочный трехполюсный автоматический выключатель ВА04-36 предназначен для проведения тока в номинальном режиме, отключения тока при коротких замыканиях и перегрузках, а также нечастых оперативных включений и отключений (до 3 раз в час) электрических цепей напряжением до 660 В переменного тока и 220 В постоянного тока.

Автоматические выключатели ВА04-36 устанавливаются в шкафах комплектных распределительных устройств, на панелях и в отдельных шкафах внутренней установки собственных нужд различных объектов народного хозяйства.

Выключатели ВА 04-36 имеют тепловые и электромагнитные максимальные расцепители тока для защиты в зоне токов перегрузки и короткого замыкания. Также выключатели могут поставляться без тепловых и электромагнитных расцепителей.

Читайте так же:
Концевой выключатель с роликом schneider electric

Электромагнитный максимальный расцепитель тока устанавливается в каждом полюсе выключателя и выполняет функцию мгновенной защиты от тока короткого замыкания.

Тепловой максимальный расцепитель тока имеет биметаллическую пластину, изгибаемую при нагревании ее теплом, выделяющемся при протекании тока и отключающую выключатель при протекании тока перегрузки.

Допускается немедленное повторное включение выключателя после оперативного отключения при нагрузке номинальным током. Промежуток времени до повторного включения выключателя после отключения токов перегрузки или короткого замыкания должен составлять не менее трех минут.

Выключатели ВА04-36 по своим техническим характеристикам и габаритно-установочным размерам являются аналогом выключателей ВА51-35. Различие в данных выключателях только в отключающей способности.

Допускается использование выключателей для нечастых прямых пусков асинхронных электродвигателей. Число циклов ВО в режиме прямого пуска асинхронных двигателей равно 8000.

Допускается подвод напряжения от источника питания с обеих сторон выключателя. При подаче напряжения со стороны выводов предельная коммутационная способность выключателя составляет 50% от номинальной.

Выключатели ВА04-36 изготавливаются в стационарном, врубном или выдвижном исполнении.

Структура условного обозначения ВА04-36-330010-20УХЛ3 400А:

  • ВА — выключатель автоматический
  • 04 — условное обозначение серии
  • 36 — условное обозначение номинального тока
  • 33 — условное обозначение числа полюсов и количества расцепителей тока (30 — три полюса без расцепителей, 33 — три полюса с расцепителями в зоне токов короткого замыкания, 34 — три полюса с расцепителями в зоне токов короткого замыкания и перегрузки, 80 — два полюса без максимальных расцепителей, 83 — два полюса с расцепителями в зоне токов короткого замыкания, 84 — два полюса с расцепителями в зоне токов короткого замыкания и перегрузки)
  • 00 — условное обозначение дополнительных сборочных единиц (00 — без дополнительных сборочных единиц, 11 — со свободными контактами, 12 — с независимым расцепителем, 18 — со свободными контактами и независимым расцепителем)
  • 1 — вид исполнения и тип привод (1 — стационарный с ручным приводом, 2 — врубной с ручным приводом, 3 — стационарный с электромагнитным приводом, 5 — выдвижной с ручным дистанционным приводом, 7 — выдвижной с электромагнитным приводом, 9 — врубной с электромагнитным приводом)
  • 0 — наличие дополнительных механизмов (0 — отсутствуют, 5 — ручной дистанционный привод, 6 — устройство запирания)
  • 20 — степень защиты IP20
  • УХЛ3 — климатическое исполнение и категория размещения по ГОСТ 15150 и ГОСТ 15543.1
  • 400А — номинальный ток тепловых максимальных расцепителей тока, А
Читайте так же:
Выключатель печки киа спектра

Технические характеристики выключателя ВА51-35 400А:

Наименование параметраЕдиница изм.Значение
Номинальное напряжениеВ220/690
Номинальный ток тепловых максимальных расцепителей токаА400
Уставка электромагнитного расцепителя токаА4000
Номинальная предельная отключающая способность:
при напряжении 400 ВкА18
при напряжении 690 ВкА10
Номинальная рабочая отключающая способность%50
Номинальная наибольшая включающая способность:
при напряжении 400 ВкА36
при напряжении 690 ВкА17
Износостойкость:
с ручным приводомциклов ВО10000
с электромагнитным приводомциклов ВО10000
под нагрузкойциклов ВО2000
Габаритные размеры (длина x ширина x высота)мм175 х 117 х 114
Масса, не болеекг3,0

Автоматические выключатели ВА04-36 дополнительно комплектуются:

  • вспомогательными контактами (ВК)
  • независимым рацепителем (НР)
  • ручным дистанционным приводом для оперирования через дверь (РДП)
  • электромагнитным приводом (ЭП)
  • клеммной крышкой
  • устройством запирания выключателя в положении "Отключено"
  • расширительными контактами и межполюсными изоляционными перегородками

Независимый расцепитель обеспечивает отключение выключателя при подаче на выводы его катушки переменного тока напряжением 110-660 В, или постоянного тока напряжением 24,110,220 В. Независимый расцепитель отключает автоматический выключатель в любых рабочих условиях, когда питающее напряжение составляет от 70% до 120% от номинального напряжения. Независимый расцепитель допускает 10 отключений выключателя подряд. Время отключения выключателя независимым расцепителем — не более 0,04 с. Мощность, потребляемая независимым расцепителем за время срабатывания, не превышает 600 ВА. Режим работы независимого расцепитея — кратковременный. Для исключения повреждения НР рекомендуется его использование в комбинации с блок-контактом, снимающим напряжение с катушки НР после срабатывания автоматического выключателя.

Ручной дистанционный привод (РДП) с запирающим устройством в положении "отключено" крепится на передней стороне двери распределительного устройства, его рукоятка кинематически связана с ручкой выключателя, что позволяет оперировать выключателем при закрытой двери распределительного устройства. Масса РДП не более 0,85 кг.

Читайте так же:
Автоматические выключатели s203 2cds253001r трехполюсные

Электромагнитный привод (ЭП) обеспечивает оперирование автоматическим выключателем когда питающее напряжение составляет от 85% до 120% номинального напряжения.
Конструкция ЭП допускает возможность ручного оперирования выключателем при отсутствии напряжения в цепи привода.
Номинальное напряжение ЭП 230 В либо 400В переменного тока частоты 50 Гц.
Потребляемая ЭП мощность не превышает 1,5 кВт
Масса автоматического выключателя с электромагнитным приводом не превышает 4 кг.

Устройтво для запирания ручки выключателя в положении "отключено" используется для обеспечения безопасности людей при ремонте и обслуживании оборудования.

Автоматический выключатель ВА 04-36 400А-320А

Автоматический выключатель ВА 04-36 400А-320А

Реализуем автоматические выключатели ВА04-36 340010 и ВА04-36 840010 на 400А и 320А быстродействующие, в литом корпусе, всех типо- исполнений. Гарантия 2 года! Лучшая цена в Украине на автоматы ВА04-36 400А, ВА04-36 320А, ВА 04-36 400А, ВА 04-36 320А, ВА-04-36 400А, ВА-04-36 320А, ВА0436 400А, ВА0436 320А, ВА 0436 400А, ВА 0436 320А, ВА-0436 400А, ВА-0436 320А. В наличии выключатели ВА0436 на 400 А и 320 А готовые к отгрузке, со склада в городе Харьков. Стоимость на автоматы ВА04-36-340010 400А, ВА 04-36-340010 320А, ВА04-36-840010 400А, ВА04-36-330010 400А, ВА04-36-830010 400А, ВА04-36 340010 400А, ВА04-36-341810 400А, ВА04-36-341815 320 А, ВА 04-36-340010 400А формируются от курса на межбанке. Поставка автоматических выключателей на 400А по Украине осуществляется транспортными компаниями. Возможность экспортировать выключатели автоматические ВА04 в любую страну мира.

Тех-описание ВА04-36: Автоматические выключатели ВА 04-36 на ном. ток 320А, 400А выпускаются с электромагнитными или с тепловыми и электромагнитными расцепителями. Автоматические выключатели ВА 04-36, ВА-0436- 3-х полюсные, изготавливаются на переменный ток, а автоматические выключатели ВА 04 36, ВА04-36 2-х полюсные изготавливаются на постоянный и переменный (Гц 50) ток.

Читайте так же:
Автоматический выключатель 1 полюсный рабочая температура

Автоматы ВА 04-36 предназначены для коммутации тока в нормальном режиме и защиты при перегрузках недопустимой продолжительности, при коротких замыканиях, а также для нечастых, до 19 раз в сутки, оперативных отключений электрических цепей с номинальным напряжением до 660 В переменного тока частоты 50 и 60 Гц и до 440 В постоянного тока. Автоматические выключатели переменного тока также могут использоваться для защиты и нечастых прямых пусков асинхронных электродвигателей в категории применения АС-3. Автоматические выключатели ВА 04 36 выпускаются тепловыми и электромагнитными максимальными расцепителями, только с электромагнитными максимальными расцепителями тока и без максимальных расцепителей тока. Автоматические выключатели могут оснащаться расцепителем нулевого напряжения, независимым расцепителем, свободными контактами и электромагнитным приводом. Автоматические выпускаются в стационарном исполнении — переднее, заднее и комбинированное присоединение и в выдвижном исполнении.

Технические характеристики выключателей ВА 04-36 400А и 320А:

1. Номинальный ток 400А.

2. Количество полюсов 2; 3.

3. Номинальные токи тепловых расцепителей А, 400, 320.

4. Уставка по начальному току срабатывания в зоне токов перегрузки, кратная номинальному току теплового расцепителя приблизительно 1,25.

5. Уставки по току срабатывания электромагнитных максимальных расцепителей тока до 4000А.

6. Износостойкость выключателей — общее количество циклов ВО 3000, количество циклов ВО под нагрузкой 1000.

ВА04-36 400А

ВА04-36 400А

Выключатели ВА 0436 400А предназначаются для проведения электротока, отключения при коротких замыканиях и для нечастых включений (оперативных), отключений электроцепей. Рассчитаны для работы в установках с напряжением номинальным до 660В частотой 50-60Гц и до 220В тока постоянного.

ПРИМЕНЕНИЕ:

Выключатели ВА 04 36 400А применяются для защиты и коммутации электросетей и аппаратов, в сетях низкого напряжения.

ХАРАКТЕРИСТИКИ

• Ток номинальный – 400А;

Читайте так же:
Автоматический выключатель dekraft с16

• Монтаж на Din рейку – не подходит;

• Настройка от перегрузки устройства защиты, диапазон – с 4000А;

• Настройка от перегрузки устройства защиты, диапазон – по 4000А;

• Есть указатель расцепления – отсутствует;

• Защита от замыкания на землю, встроенная – отсутствует;

• Исполнение конструктивное – встроенное устройство стационарного исполнения;

• Защита по минимальному напряжению – имеется;

• Производство – Завод Электроконтактор;
