Что такое дифференциальный автоматический выключатель

Шнайдер Электрик

Основное отличие дифференциального автоматического выключателя Schneider Electric в том, что он состоит из двух жестко соединенных функциональных узлов: двух или четырехполюсного автоматического выключателя и модуля дифференциальной защиты (МДЗ) от поражения током, со взаимосогласованными характеристиками. Монтаж дифференциального автоматического выключателя Schneider Electric производится на 35 мм монтажную DIN-рейку.

Дифференциальный автоматический выключатель Schneider Electric, назначение:

Благодаря высокому быстродействию (меньше 0,04 секунды) дифференциальные автоматы Schneider Electric с установкой срабатывания ln=10 и 30 mA, обеспечивают эффективную защиту человека от поражения электрическим током в случае его прикосновения к токоведущим частям или оказавшимся под напряжением в результате повреждения изоляции нетоковедущих частей. При этом дифференциальный автомат Schneider Electric обеспечивает эффективную защиту электрооборудования от перегрузки и токов короткого замыкания (сверхтоков). Кроме того, предусмотрена защита от перенапряжения в сети, т.е. отключение участка цепи (в том числе квартирной) при длительных бросках напряжения свыше 265 В.

Дифференциальный автоматический выключатель Schneider Electric, принцип действия:

Автоматический выключатель Schneider Electric и модуль дифференциальной защиты Schneider Electric Дифференциальный автоматический выключатель Schneider Electricвключены последовательно, чем обеспечивается питание электронного усилителя МДЗ и поддерживается его рабочий режим. МДЗ содержит датчик — дифференциальный трансформатор, осуществляющий обнаружение дифференциального тока (утечки) и расположенный на силовых проводах, электронный усилитель, на выходе которого включена катушка электромагнита сброса. Для проверки функционирования дифавтомата в эксплуатации предусмотрена цепь контроля с кнопкой «тест». При установке рычага управления в положение ВКЛ., получает питание МДЗ. При протекании по его силовым проводам тока нагрузки, в магнитопроводе датчика создаются равные, противоположно направленные магнитные потоки и в обмотке III практически не наводится напряжение. Выключатель остается во включенном положении. При появлении дифференциального тока (в результате повреждения изоляции токоведущих частей или через тело прикоснувшегося человека), равенство потоков нарушается и в обмотке III наводится напряжение, примерно пропорциональное дифференциальному току. При определенном значении этого напряжения (уставка срабатывания), усилитель открывается и подает ток от дополнительного источника питания на катушку электромагнита сброса. Электромагнит сброса сдвигает защелку механизма независимого расцепления выключателя. Происходит принудительное размыкания его контактов. Тот же процесс имеет место при обрыве цепи обмотки III и срабатывании защиты от перенапряжения. Аналогично размыкаются контакты дифавтомата под воздействием защиты от сверхтоков.

Дифференциальные автоматы Schneider Electric могут с успехом применяться в однофазных и трехфазных сетях переменного тока. Эти устройства способствуют значительному повышению уровня безопасности в процессе постоянной эксплуатации различных электроприборов.

Звоните и пишите: на все обращения оперативно реагируют квалифицированные специалисты.

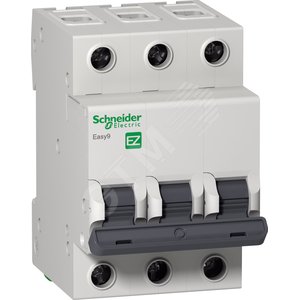

Автоматический выключатель Schneider Electric Easy9 3P 25А 4,5кА характеристика C

Schneider Electric

Франция

Индия

При заказе от 15 000 ₽ цена со скидкой составит 657,00 ₽

Скидки в интернет-магазине

Цены в магазинах Нижнего Новгорода и области могут отличаться

завтра и позднее

11 магазинов — бесплатно

С этим товаром покупают

165,87 ₽ при заказе на сумму от 15 000 ₽

Скидки в интернет-магазине

87,39 ₽ при заказе на сумму от 15 000 ₽

Скидки в интернет-магазине

117,00 ₽ при заказе на сумму от 15 000 ₽

Скидки в интернет-магазине

91,71 ₽ при заказе на сумму от 15 000 ₽

Скидки в интернет-магазине

263,70 ₽ при заказе на сумму от 15 000 ₽

Скидки в интернет-магазине

Читайте так же:
Индикация состояния автоматических выключателей

68,22 ₽ при заказе на сумму от 15 000 ₽

Скидки в интернет-магазине

261,00 ₽ при заказе на сумму от 15 000 ₽

Скидки в интернет-магазине

173,88 ₽ при заказе на сумму от 15 000 ₽

Скидки в интернет-магазине

35,10 ₽ при заказе на сумму от 15 000 ₽

Скидки в интернет-магазине

173,52 ₽ при заказе на сумму от 15 000 ₽

Скидки в интернет-магазине

4 015,80 ₽ при заказе на сумму от 15 000 ₽

Скидки в интернет-магазине

809,10 ₽ при заказе на сумму от 15 000 ₽

Скидки в интернет-магазине

17,55 ₽ при заказе на сумму от 15 000 ₽

Скидки в интернет-магазине

115,56 ₽ при заказе на сумму от 15 000 ₽

Скидки в интернет-магазине

2 521,80 ₽ при заказе на сумму от 15 000 ₽

Скидки в интернет-магазине

68,22 ₽ при заказе на сумму от 15 000 ₽

Скидки в интернет-магазине

2 334,60 ₽ при заказе на сумму от 15 000 ₽

Скидки в интернет-магазине

69,03 ₽ при заказе на сумму от 15 000 ₽

Скидки в интернет-магазине

3 523,50 ₽ при заказе на сумму от 15 000 ₽

Скидки в интернет-магазине

80,91 ₽ при заказе на сумму от 15 000 ₽

Скидки в интернет-магазине

16,47 ₽ при заказе на сумму от 15 000 ₽

Скидки в интернет-магазине

182,70 ₽ при заказе на сумму от 15 000 ₽

Скидки в интернет-магазине

77,85 ₽ при заказе на сумму от 15 000 ₽

Скидки в интернет-магазине

34,20 ₽ при заказе на сумму от 15 000 ₽

Скидки в интернет-магазине

  • Описание
  • Наличие в магазинах 11
  • О производителе

Технические характеристики

ТипАвтоматический выключатель
Количество полюсов3
Род токаПеременный ток (AC)
Номинальный ток, А25
Номинальное напряжение, В400
Номинальная частота сети, Гц50, 60
ХарактеристикаC
Номинальная наибольшая отключающая способность, А4500
Номинальное выдерживаемое импульсное напряжение, кВ4
Механическая износостойкость, циклов10000
Электрическая износостойкость, циклов4000
Максимальное сечение подключаемых проводников, мм²35
Диапазон рабочих температур, °C-25 ÷ +60
Относительная влажность, %95
Степень защитыIP20
Способ установкиНа DIN-рейку
Количество занимаемых модулей 18 мм3

Габариты, вес и упаковка

Габариты, мм (Д×В×Г)54×81×67
Индивидуальная упаковкаНет
Количество в упаковке, шт/уп4

Технические характеристики, описание, комплект поставки и страна производства могут быть изменены производителем без предварительного уведомления. Вся информация на сайте носит исключительно ознакомительный характер и ни при каких обстоятельствах не является публичной офертой, определяемой положениями Статьи 437 ГК РФ.

Найти описание товара на сайте Schneider Electric

Автоматический выключатель предназначен для защиты от перегрузок и коротких замыканий, а также для оперативного управления участками электрических цепей.

Защита обеспечивается двумя расцепителями — электромагнитным (мгновенно срабатывает при значительном превышении тока) и тепловым (время срабатывания зависит от величины тока и составляет от нескольких секунд до нескольких часов).

Характеристика срабатывания электромагнитного расцепителя «C» является стандартной и наиболее используемой, обычно применяется для защиты распределительных и групповых цепей со значительными пусковыми токами и смешанной нагрузкой (освещение, розетки и т.д.). Срабатывание электромагнитного расцепителя происходит в том случае, если ток превышает номинальный в 5-10 раз.

Отключающая способность указывает на максимальный ток короткого замыкания, который автоматический выключатель способен выдержать, сохранив свою работоспособность. Значение 4 500 А обычно является показателем для применения в жилищном секторе.

  • Ударопрочный корпус из специального пластика с 6 металлическими заклепками обеспечивает многократное срабатывание автоматического выключателя без изменения его характеристик.
  • Монолитная лицевая панель обеспечивает защиту человека при включении автоматического выключателя.
  • Технология «мгновенного включения» от Schneider Electric.
Читайте так же:
Для чего служит дифференциальный автоматический выключатель

Сертификат соответствия на автоматические выключатели Schneider Electric серии Easy9 PDF 391 КБ
Сертификат пожарной безопасности на автоматические выключатели Schneider Electric серии Easy9 PDF 593 КБ

Модульные автоматические выключатели Schneider Electric

Модульные автоматические выключатели Schneider Electric

Автоматические выключатели используются для защиты распределительных сетей от токов короткого замыкания, а также их перегрузки, вследствие протекания через них тока выше расчетно-номинального. Французская компания Schneider Electric является одной из лидеров в мире по качеству производимых автоматических выключателей. Автоматические выключатели Schneider Electric решают различные задачи: от обеспечения электроэнергии в жилых и офисных зданиях до обеспечения надежной защиты на объектах повышенной опасности, где требуется высокие технические характеристики, надежность, точность и скорость срабатывания. Рассмотрим каждую из серий модульных автоматических выключателей шнейдер электрик :

Серии автоматических выключателей Schneider Electric

Серия ВА63 «Домовой» Schneider Electric – данная серия разработана специально для стран СНГ и по цене является конкурентом продукции российских и китайских торговых марок, в тоже время такие автоматы Шнайдер имеют высокие технические характеристики: высокий ресурс механических и электрических коммутаций (10000 циклов), высокая скорость и точность срабатывания. Автоматические выключатели Schneider Electric данной серии представлены номинальными токами от 6 до 63 ампер. Их можно использовать для защиты однофазных, однофазных с нейтралью и трехфазных сетей. Кривая отключения — только «С». Номинальная наибольшая отключающая способность: 4500 А. Автоматический выключатель Шнайдер данной серии не поддерживает подключение дополнительных устройств. Из аксессуаров для автоматического выключателя Шнайдер доступны только гребенчатые шины.

Серия iK60 Acti9 — это относительно новая серия модульных автоматических выключателей шнейдер электрик. Является связующим звеном между автоматами серии Домовой и iC60N. От старшей серии эти автоматы Шнайдер получили отключающую способность 6кА, что позволяет использовать их на промышленных объектах, две кривые отключения — «В» и «С». Ассортимент номинальных токов тоже широк — от 1 до 63 ампер. Автоматический выключатель Schneider Electric этой серии не подключается к дополнительным устройствам, а также у него нет фирменной технологии VisiTrip.

Технические характеристики:

Количество полюсов: 1, 2, 3, 3

Защитная характеристика: B, С

Степень защиты: IP20

Номинальное напряжение: 230/440 В

Номинальный ток: 1-63A

Отключающая способность: 6 кА

Способ монтажа: монтаж на DIN рейку, подключение сверху

Класс изоляции: II

Температура рабочая: от -25°C до +60°C

Серия iC60N Acti9 Schneider Electric — автоматические выключатели этой серии в 2011 году пришли на смену легендарной серии Multi9. Эти автоматы Schneider Electric на данный момент являются одной из самых технологичных серий модульных автоматических выключателей в мире. В ней учтен более чем семидесятилетний опыт разработки. Основные особенности этих автоматических выключателей Schneider Electric — номинальный ток от 0,5 до 63 ампер, 1,2, 3 и 4 полюсные исполнения. Кривые отключения — «В», «С» и «D». Отключающая способность 6 кА. Из особенностей автоматов Schneider Electric данной серии надо отметить следующие:

  • Функция VisiTrip – визуальный контроль за положением силовых контактов. Жестко соединенный с силовыми контактами флажок на ручке автоматического выключателя Schneider гарантирует физическое расцепление контактов.
  • Механизм быстрого включения и выключения, вне зависимости от скорости нажатия на ручку. Он позволяет сильно сократить износ контактной группы автоматического выключателя Шнайдер Электрик.
  • Больше место на лицевой панели для маркировки.
  • Более удобный монтаж благодаря двум защелкам.
  • Улучшенное секционирование.
  • Огромное количество дополнительных устройств — доп.контакты, независимые расцепители, расцепители минимального напряжения, блокировки и гребенчатые шины, поворотные рукоятки и многое другое.
  • Фирменный белый цвет, что затрудняет подделку фирменного schneider автоматического выключателя.
  • Большое количество различных сертификатов качества и соответствие международным стандартам.
Читайте так же:
Как вести проводку с двойным выключателем

Серии iC60H и iC60L Acti9 Schneider Electric – эта серия является модифицированной серией iC60N, основное отличие — повышенная отключающая способность — 10кА ( iC60H) и 15 кА (iC60L), это достигнуто благодаря использованию более мощной возвратной пружины в устройстве автомата . Во всём остальном эти серии идентичны. Все дополнительные устройства и аксессуары серии iC60N, так же можно подключать автоматическим выключателям серии iC60H и iC60L

Серия iC60H-DC Acti9 Schneider Electric – автоматические выключатели для цепей постоянного тока (системы автоматизации и управления промышленными процессами, транспорт, возобновляемая энергия и т.д.). Так же в данной серии присутствует поддержка секционирования через один номинал. Такой автоматический выключатель Schneider имеет отдельный набор аксессуаров совместимый с серией iC120 и отличный от серии iC60. Благодаря высокому качеству и невысокой цене, данная серия является очень популярной.

Технические характеристики:

Количество полюсов: 1, 2

Защитная характеристика: U (7-10 Iн)

Степень защиты: IP20

Номинальное напряжение: до 500 В на полюс

Номинальный ток: 0,5-63A

Отключающая способность: 10 кА

Способ монтажа: монтаж на DIN рейку, подключение сверху

Класс изоляции: II

Температура рабочая: от -25°C до +60°C

Серия iC 120 Acti9 Schneider Electric — это серия автоматических выключателей свыше 63А. Серия представлена номинальными токами 63-125 ампер. Такой автоматический выключатель Шнайдер Электрик имеет от одного до четырех полюсов. Ширина одного полюса — 27 мм, что в полтора раза шире обычного 18мм полюса. Кривые отключения — «В», «С» и «D». Отключающая способность — 10 кА. Аксессуары к автоматам данной серии совместимы только с серией iC60H-DC.

Автоматы этой серии имеют увеличенный срок службы благодаря:

  • Хорошей стойкости к перенапряжениям: за счёт своей конструкции изделия демонстрируют высокий уровень характеристик при использовании в промышленной среде (степень загрязнения, номинальное импульсное напряжение, напряжение изоляции);
    повышенному уровню токоограничения (см. кривые токоограничения);
  • Механизму быстрого включения, действие которого не зависит от скорости перемещения рукоятки.
  • Дистанционная индикация состояния (включено / отключено / аварийное отключение) с помощью дополнительных вспомогательных контактов (на заказ).
  • Подвод питания сверху или снизу.

Автоматические выключатели серии NG125 — это максимальные возможности в модульном исполнении. Обладая преимуществом простоты монтажа при модульном исполнении, автоматические выключатели NG125 сочетают производительность и прочность, необходимые в большинстве требовательных промышленных электрических установок. В данной серии автоматические выключатели представлены в трех подсериях в зависимости от отключающей способности — NG125N — 25 кА, NG125H — 36 кА, NG125L — 50 кА

Применение
Выключатель автоматический модульный о беспечивает защиту в любых зданиях промышленных предприятий и организаций сферы услуг:

Защита вводов в модульном шкафе

Выводы в силовых распределительных щитах.

Характеристики

Номинальный ток: от 10 до 125 А

Читайте так же:
Как сделать выключатель двухкнопочный

Количество полюсов: 1, 2, 3, 4

Кривых срабатывания: B, C, D, MA

Соответствие стандартам: IEC 60947-2, сертифицировано национальными разрешительными органами
Schneider автоматический выключатель позволяет выполнить изоляцию в соответствии с промышленными стандартами: МЭК 60947
Рабочее напряжение: до 500 В переменного тока, напряжение изоляции: 690 В
Дополнительные подключаемые модули защиты от токов утечки на землю Vigi NG125
Дополнительное оборудование, устанавливаемое по заказу: индикация состояния и размыкания, шунтовой автоматический выключатель, выключатели защиты от пониженного и повышенного напряжения.

Автоматический выключатель шнайдер электрик изи

Easy9 XS бокс навесной без двери 2 мод.

  • Код товара 2603255
  • Артикул EZ9EAA102
  • Производитель Schneider Electric

Сделано
в России

Easy9 XS бокс навесной без двери 4 мод.

  • Код товара 4031415
  • Артикул EZ9EAA104
  • Производитель Schneider Electric

Сделано
в России

Easy9 XS бокс навесной с прозр. дверью. 6 мод.

  • Код товара 4195099
  • Артикул EZ9EAB106
  • Производитель Schneider Electric

Сделано
в России

Easy9 XS бокс навесной с прозр. дверью 4 мод.

  • Код товара 7084035
  • Артикул EZ9EAB104
  • Производитель Schneider Electric

Сделано
в России

Easy9 XS бокс навесной с прозр. дверью 2 мод.

  • Код товара 9664635
  • Артикул EZ9EAB102
  • Производитель Schneider Electric

Сделано
в России

С этим покупают Посмотреть

Выключатель автоматический EASY 9 3П 25А С 6кА 230В =S=

  • Код товара 6382543
  • Артикул EZ9F56325
  • Производитель Schneider Electric/EASY9

С этим покупают Посмотреть

Реле напряжение Easy9 1П+Н 40 А, 230В

  • Код товара 6407269
  • Артикул EZ9C1240
  • Производитель Schneider Electric/EASY9

С этим покупают Посмотреть

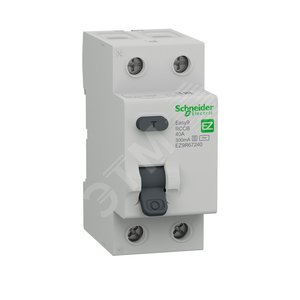

ВДТ селект. EASY9 (УЗО) 2П 40А 300мА AC-S 230В

  • Код товара 3796353
  • Артикул EZ9R67240
  • Производитель Schneider Electric

С этим покупают Посмотреть

Пломбируемая клеммная заглушка для автоматических выключателей Schneider Electric

  • Код товара 555337
  • Артикул EZ9A26982
  • Производитель Schneider Electric/EASY9

С этим покупают Посмотреть

Выключатель автоматический дифференциальный Easy9 1П+Н 16A 30MA 4,5кА C А, 18 мм

  • Код товара 1890115
  • Артикул EZ9D53616
  • Производитель Schneider Electric/EASY9

С этим покупают Посмотреть

Выключатель автоматический дифференциальный Easy9 1П+Н 10A 30MA 4,5кА C АС, 18 мм

  • Код товара 3365250
  • Артикул EZ9D33610
  • Производитель Schneider Electric/EASY9

С этим покупают Посмотреть

Выключатель автоматический дифференциальный Easy9 1П+Н 25A 30MA 4,5кА C АС, 18 мм

  • Код товара 6240368
  • Артикул EZ9D33625
  • Производитель Schneider Electric/EASY9

С этим покупают Посмотреть

Выключатель автоматический дифференциальный Easy9 1П+Н 6A 30MA 4,5кА C АС, 18 мм

  • Код товара 1854154
  • Артикул EZ9D33606
  • Производитель Schneider Electric/EASY9

С этим покупают Посмотреть

Выключатель автоматический дифференциальный Easy9 1П+Н 20A 30MA 4,5кА C АС, 18 мм

  • Код товара 7468050
  • Артикул EZ9D33620
  • Производитель Schneider Electric/EASY9

С этим покупают Посмотреть

Выключатель автоматический дифференциальный Easy9 1П+Н 16A 10MA 4,5кА C АС, 18 мм

  • Код товара 6491208
  • Артикул EZ9D63616
  • Производитель Schneider Electric/EASY9

С этим покупают Посмотреть

Выключатель автоматический дифференциальный Easy9 1П+Н 16A 30MA 4,5кА C АС, 18 мм

  • Код товара 2335999
  • Артикул EZ9D33616
  • Производитель Schneider Electric/EASY9

С этим покупают Посмотреть

Выключатель нагрузки 2-полюсный 40А EASY 9

  • Код товара 5222389
  • Артикул EZ9S16240
  • Производитель Schneider Electric/EASY9

С этим покупают Посмотреть

Выключатель нагрузки 2-полюсный 63А EASY 9

  • Код товара 1419232
  • Артикул EZ9S16263
  • Производитель Schneider Electric/EASY9

С этим покупают Посмотреть

Выключатель нагрузки 3-полюсный 63А EASY 9

  • Код товара 5692113
  • Артикул EZ9S16363
  • Производитель Schneider Electric/EASY9

С этим покупают Посмотреть

Выключатель нагрузки 3п 40А EASY 9

  • Код товара 6504774
  • Артикул EZ9S16340
  • Производитель Schneider Electric/EASY9
Читайте так же:
Автоматический выключатель дифференциального тока авдт 2п 25а 30ма

  • Покупателям
  • Компания ЭТМ

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

Автоматические выключатели Easy9 Schneider Electric с характеристикой C (автоматы до 63A)

Автоматические выключатели компании Shneider Electric серии Easy 9

Модульное оборудование серии Easy 9, относится к ряду недорогих моделей, но по качеству не уступает изделиям, более высокого ценового уровня. Относительно невысокая стоимость достигнута за счёт применения новых технологических процессов и замены, без ущерба качеству, дорогостоящих медных деталей, более дешёвыми, металлическими.

Автоматические выключатели защищают электрическую сеть от коротких замыканий, превышения токов допустимой нагрузки, а также от импульсных перенапряжений и грозовых разрядов. Выключатели рассчитаны на одно, двух, трёх и четырёхполюсное подключение и могут выполнять свою защитную функцию как при подключённом заземлении, так и без него. Автоматические выключатели серии Easy 9, в основном, применяются для защиты бытовых электроприборов и офисной техники.

Выпускаемый ряд моделей обеспечивает работу сети с напряжением 220 – 400 В, частотой 50 Гц, при номинальном прохождении тока от 6 А до 65 А. Сохраняют свою отключающую способность при токах до 4,5 кА.

Корпус автоматических выключателей изготавливается из высококачественного пластика, стойкого к воздействию ультрафиолетовых лучей. Пластик отвечает всем требованиям, предъявляемых к безопасности, пожарной и электрической, не горит и не поддерживает горение. Внутри дугогасительной камеры находятся металлические пластины, что предотвращает прожигание корпуса электрической дугой. Увеличенное расстояние между токоведущими элементами выключателя и корпусом, обеспечивает надёжную защиту от возможности получения электротравмы. Надёжность сборки обеспечена шестью заклёпками. Сплошная пластина передней панели защищает от возможного выброса раскалённых газов в момент короткого замыкания. Предусмотрена возможность подключения сверху и снизу, жёстким или гибким проводом.

Весь модельный ряд предназначен для подключения на DIN рейку и имеет двухстороннюю защёлку, что обеспечивает удобство и лёгкость монтажа. Количество модулей, занимаемое в распределительном щите, соответствует числу полюсов подключения.

Наличие механизма быстрого взведения позволяет осуществлять мгновенное подключение. Механизм срабатывает и мгновенно соединяет контакты, независимо от того с какой скоростью будет производиться взведение рычага управления. Мгновенное соединение предотвращает образование нагара на контактах, это в свою очередь, увеличивает срок службы выключателя. Гарантийное количество электрических включений и отключений, составляет 4000 циклов, механических 10 000. Весь модельный ряд Easy 9 имеет расширенный диапазон рабочих температур, и позволяет производить монтаж при -25° C и до +60° C.

Маркировка выполнена крупными символами, проста в понимании и позволяет легко определить на какие эксплуатационные параметры, рассчитана та или иная модель.

Обозначения на рукоятке «O» и «I» позволяют визуально определить состояние аварийного отключения. Не очень широкий клювик выключателя обеспечивает защиту от случайного включения рядом стоящих автоматов.

У всех автоматических выключателей серии Easy 9 имеются шумокомпенсаторы, делающие подключение менее громким.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
