Загрузка...Автоматические выключатели воздушные
Автоматические выключатели воздушные
Автоматические воздушные выключатели EKF представлены моделями серий ВА-45 и ВА-450. Они используются как вводные автоматы в жилых, административных, офисных и производственных зданиях для предотвращения аварийных ситуаций в силовых электросетях, связанных с перегрузками, коротким замыканием и низким напряжением, а также для возможности быстрого выключения и выключения цепи оператором или в автоматическом режиме. В базовую комплектацию любого воздушного выключателя EKF входят электрический привод, катушки включения/выключения, независимый расцепитель и дополнительные контакты, Воздушный выключатель ВА-45, рассчитан на номинальные токи в диапазоне 630–5 000 ампер. В серию ВА-450 входят компактные модели с номинальным током в пределах от 200 до 1 600 ампер. В каждой линейке «воздушников» EKF есть модели как в стационарном, так и выкатном исполнениях.
Воздушный выключатель: силовая цепь под надежной защитой
Любая электрическая сеть нуждается в защите от сверхтоков — токов, сила которых превышает рабочее значение электроцепи. Они возникают в результате короткого замыкания или перегрузки и могут вывести из строя элементы цепи или стать причиной возгорания изоляции проводников.
Для предохранения электроцепей от возможных повреждений при коротком замыкании и перегрузке используются специальные устройства, называемые автоматическими выключателями.
Для защиты электросетей, рассчитанных на силу тока до 125 А, используются компактные автоматические выключатели модульного типа. В цепях, где протекают токи величиной до 1600 А, применяются среднегабаритные защитные аппараты — автоматические выключатели в литом корпусе. Защита же систем с токами до 6 300 А — прерогатива автоматических воздушных выключателей.
Назначение автоматических воздушных выключателей
Автоматические выключатели воздушного типа применяются для:
- нечастых выключений и включений силовых электрических сетей (в ручном режиме);
- размыкания электроцепей при перегрузке или возникновении короткого замыкания (в автоматическом режиме);
- автоматического обесточивания электрооборудования с целью его защиты от поломок при низком напряжении в сети;
- защиты цепей в различных системах автоматического ввода резервного питания, например, в таких, где используются контакторы и магнитные пускатели.
Почему выключатель называется воздушным?
Использование слова «воздушный» в названии автоматического выключателя связано со способом гашения электрической дуги внутри аппарата.
При размыкании и смыкании контактов выключателя между ними возникает электрическая дуга, которую необходимо быстро погасить, чтобы не допустить повреждения прибора.
Полюсы автоматического воздушного выключателя находятся не в отдельных камерах, а в едином пространстве, заполненном воздухом и разделенном перегородками. Таким образом, гашение дугового разряда у них происходит в воздушной среде. Отсюда и название.
Основные характеристики воздушного выключателя
Одной из основных характеристик автоматического воздушного выключателя является номинальный ток расцепителя. Это ток, на который рассчитана эксплуатация прибора. Он протекает через выключатель, не вызывая его срабатывания. Выключение аппарата происходит лишь в случае превышения значения номинального тока.
Другая важная характеристика выключателя – предельная коммутационная способность (ПКС). Это наибольший ток короткого замыкания, который «воздушник» способен отключить.
Еще один немаловажный параметр автомата – коммутационная (электрическая) износостойкость. Ее значение отражает количество циклов включения и выключения – ресурс работы аппарата.
Управление воздушным выключателем
Управлять выключателем можно как в ручном режиме, так и дистанционно. Чтобы вручную запустить его в работу, необходимо с помощью специальной рукоятки взвести пружину механизма расцепления, а затем нажать кнопку включения. Вывод «воздушника» из работы производится нажатием кнопки отключения.
Дистанционное включение аппарата осуществляется посредством моторного привода, который после подачи питания автоматически взводит пружину, и катушки включения, замыкающей контакты. За отключение отвечает другая катушка, размыкающая контакты.
Выдвижные воздушные выключатели
Силовые воздушные выключатели выпускаются в стационарном и выдвижном исполнениях. Выдвижной автомат – это система, состоящая из самого аппарата и корзины, в которую он устанавливается.
Корзина крепится к рейкам вводно-распределительного устройства. Она имеет направляющие и шасси для легкого вкатывания и выкатывания воздушного выключателя.
Перемещение автомата в корзине вперед или назад осуществляется вращением специальной ручки. Выдвижной выключатель может находится в трех положениях: «Рабочее», «Тест», «Отключено».
В рабочем положении включены все цепи – главная и вспомогательная: аппарат функционирует в нормальном режиме. При выдвижении выключателя контакты главной цепи размыкаются, и «воздушник» оказывается в положении, позволяющем проводить его тестирование. Дальнейшее вращение ручки выдвижного механизма приводит уже и к размыканию контактов вспомогательной цепи, что позволяет производить работы по обслуживанию автоматического выключателя.
Примеры применения автоматических воздушных выключателей
Сильноточные воздушные автоматические выключатели могут применяться везде, где требуется обеспечить защиту силовых электроцепей, – как на объектах гражданского, так и промышленного назначения.
Например, они используются в качестве вводных автоматов в трансформаторных подстанциях (ТП) и главных распределительных щитах (ГРЩ) многоквартирных домов, в которые от ТП и поступает электрическая энергия.
Широко «воздушники» применяются и в промышленности, обеспечивая защиту сталеплавильных печей, прокатных станов и другого производственного электрооборудования.
Автоматические воздушные выключатели EKF
Компания EKF выпускает широкий спектр автоматов, в том числе воздушные выключатели линеек ВА-45 и ВА-450 EKF PROxima. Серия ВА-45 объединяет в себе аппараты, рассчитанные на токи от 630 до 5 000 А и имеющие предельную коммутационную способность от 80 до 100 кА. «Воздушники» 450-й серии с ПКС 80 кА предназначены для работы с токами от 200 до 1600 А.
Автоматические воздушные выключатели EKF выпускаются в двух исполнениях – стационарном и выкатном. В базовую комплектацию аппаратов ВА входят катушки включения и отключения, электропривод взвода пружины, реле минимального напряжения и дополнительные контакты, к которым можно подключить устройства для дистанционного мониторинга состояния выключателя.

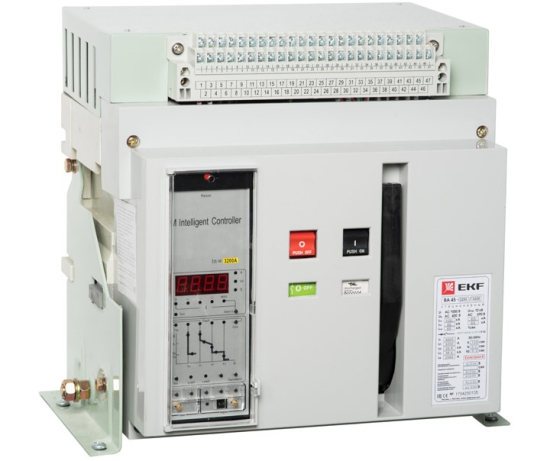

Автомат силовой трехфазный ВА-45 оснащен электронным блоком управления (микропроцессорным расцепителем), функционал которого не ограничивается защитой от перегрузки и короткого замыкания. Он обладает широким диапазоном настроек, осуществляет вывод на дисплей текущих показателей токов по каждой фазе и информацию о параметрах срабатывания. Кроме того, электронная система управления ВА-45 имеет функции тепловой памяти, короткой выдержки, контроля температуры среды, тестирования и самодиагностики.
Аппараты ВА-450 являются довольно компактными для воздушных выключателей устройствами и имеют, вне зависимости от номинала, один габарит. В ряду функций их электронного блока управления – защита от перегрузки, короткого замыкания и замыкания на землю, память неисправностей, тепловая память и самодиагностика.
Линейка воздушных выключателей от компании EKF включает в себя большое количество моделей, что позволяет без труда подобрать оптимальный аппарат для конкретного проекта, вне зависимости от его масштаба и уровня сложности.
Автоматический выключатель с дисплеем
