АВР-3/3-22 Автоматический выключатель резерва производства Полигон

АВР-3/3-22 Автоматический выключатель резерва производства Полигон

АВР-3-3-22

Устройство автоматического ввода резерва с микропроцессорным управлением АВР–3/3–22 предназначено для контроля напряжения по двум независимым трехфазным вводам и резервирования питания двух трехфазных нагрузок с помощью внешнего исполнительного устройства, содержащего секционный переключатель.

КОНСТРУКЦИЯ СИСТЕМЫ

Блок АВР-3/3-22 выполнен в корпусе для установки на DIN-рейку или монтажную панель.

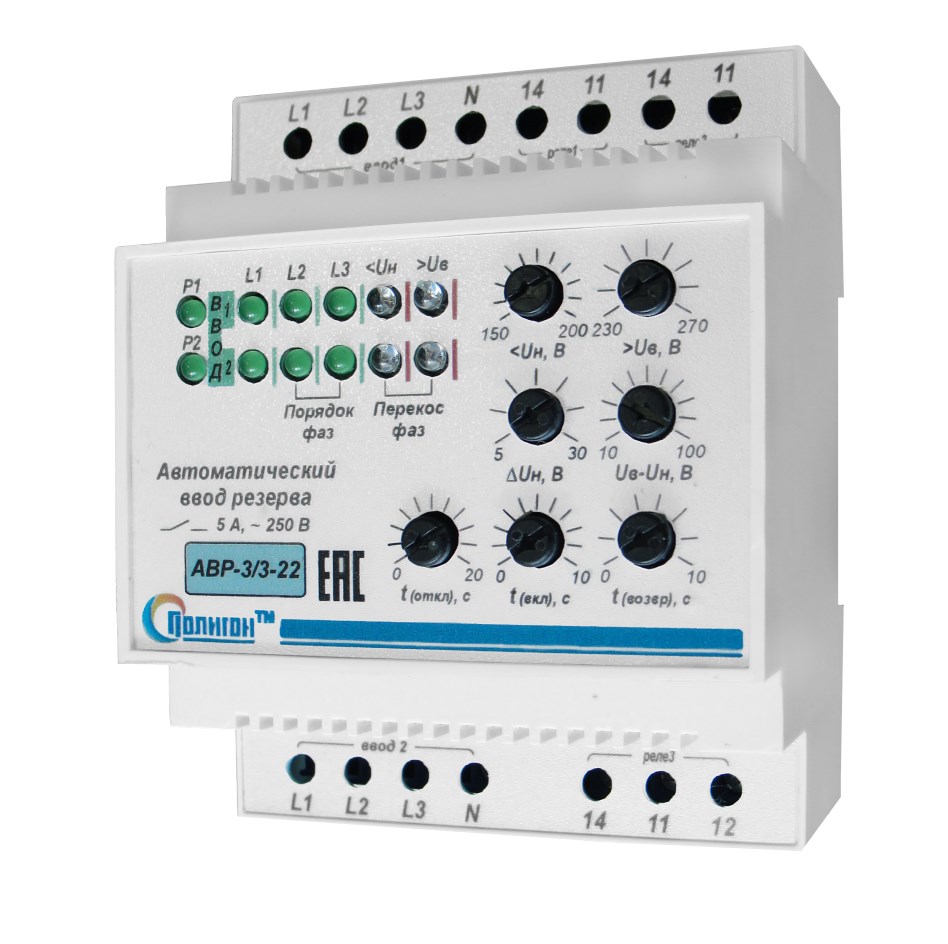

На передней панели блока находятся ручки регуляторов установки режима работы, индикаторы состояния сети и индикаторы состояния реле.
В верхней и нижней части блока находятся клеммные колодки для подключения блока.
Питание блока осуществляется от контролируемой сети.

Класс защиты – 0, ЭМС по ГОСТ Р 51318.14.1-99 Климатическое исполнение УХЛ 4.2

Технические характеристики
ХарактеристикаЗначение
Номинальное рабочее напряжение380 В, 50 Гц
Верхний порог аварийного значения напряжения (фазного) «Uв» min/max230/270 В
Нижний порог аварийного значения напряжения (фазного) «Uн» min/max150/200 В
Гистерезис нижнего порога «ΔUн» min/max5/30 В
Перекос фаз «Uв-Uн» min/max10/100 В
Задержка на отключение реле при выходе за верхний порог напряжения100 мс
Задержка отключения реле основного ввода при аварии «tоткл(c)» min/max0/20 с
Задержка на включение реле резервного ввода «tвкл(c)» min/max0/10 с
Задержка на возвратное переключение на основной ввод при нормализации напряжения сети «tвозвр(м)» min/max0/10 (без возврата) мин
Коммутируемый ток контакта (АС1 250 В) max7 А
Габаритные размеры блока71х90х60 мм
Масса, не более0,3 кг
Подготовка к эксплуатации и эксплуатация

Перед началом эксплуатации необходимо ознакомиться с инструкцией по эксплуатации блока АВР-3/3-22.

Установить блок в электрощите и произвести подключение контролируемой сети 1-го и 2-го ввода, цепей управления и сигнализации согласно маркировке: L1, L2, L3 (ВВОД 1) – фазы 1-го силового ввода; L1, L2, L3 (ВВОД 2) – фазы 2-го силового ввода; N – нейтраль (общая для основного и резервного вводов); 11 – переключающий контакт; 12 – нормально замкнутый контакт; 14 – нормально разомкнутый контакт (для внутренних реле Р1, Р2 и Р3). Сечение подключаемых проводов должно быть не менее 1,0 мм2.

Выставить необходимые параметры контролируемой сети.

Подключение производить при обесточенных вводах сети!
Запрещается: вскрывать блок, находящийся под напряжением сети.

Работа блока АВР-3/3-22

Включить трехфазную сеть по 1-му и 2-му вводу. Проконтролировать работу блока по светодиодам.

При напряжении сети, соответствующем заданным параметрам должны быть замкнуты контакты 11-12 реле Р1, Р2 и включены светодиоды «Р1», «Р2», «L1, L2, L3 – ВВОД 1» и «L1, L2, L3 – ВВОД 2».
Если при подключении контролируемой сети был нарушен порядок чередования фаз по 1-му или 2-му вводу, то происходит мигание соответствующих светодиодов «L2», «L3», при этом ни одно реле не включится. Необходимо отключить сеть, произвести перемену фаз и повторно включить сеть.
Если во время работы по 1-му или 2-му вводу возникнет авария (пропадание фазы, обрыв нейтрали или несоответствие напряжения заданным значениям), то произойдет соответственно отключение реле Р1 или Р2 и включится с временной задержкой «Δt(вкл),c» реле Р3. При нормализации напряжения сети по 1-му или 2-му вводу через время «Δt(возвр),с» устройство должно вернуться в исходное состояние (п.5.2). Все режимы работы сопровождаются включением соответствующих светодиодов, см. таблицу:
