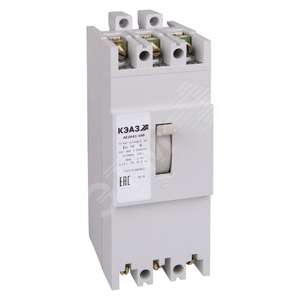

Выключатель автоматический АЕ2056м-100 на ток 100 A

  • Код товара 9535747
  • Артикул 104465
  • Производитель КЭАЗ/АЕ2056

Сделано
в России

С этим покупают Посмотреть

Выключатель автоматический АЕ2056М-100-80А-10Iн-400AC-У3

  • Код товара 9532378
  • Артикул 104466
  • Производитель КЭАЗ/АЕ2056

Сделано
в России

Выключатель автоматический АЕ2056М-120-100А-10Iн-400AC-НР400AC-У3-КЭАЗ

  • Код товара 8869969
  • Артикул 276917
  • Производитель КЭАЗ

Выключатель автоматический АЕ2056М-320-100А-10Iн-400AC-НР230AC/220DC-У3-КЭАЗ

  • Код товара 3595243
  • Артикул 276926
  • Производитель КЭАЗ

Выключатель автоматический АЕ2056М-320-100А-10Iн-400AC-НР400AC-У3-КЭАЗ

  • Код товара 2269514
  • Артикул 276927
  • Производитель КЭАЗ

Выключатель автоматический АЕ2056М-120-100А-10Iн-400AC-НР230AC/220DC-У3-КЭАЗ

  • Код товара 866887
  • Артикул 276916
  • Производитель КЭАЗ

Выключатель автоматический АЕ2056М1-100-125А-10Iн-400AC-У3

  • Код товара 9682909
  • Артикул 104517
  • Производитель КЭАЗ/АЕ2056

Сделано
в России

Выключатель автоматический АЕ2056М-200-100А-10Iн-400AC-У3

  • Код товара 9776385
  • Артикул 104489
  • Производитель КЭАЗ/АЕ2056

Сделано
в России

Выключатель автоматический АЕ2056М-320-100А-10Iн-400AC-НР110AC/DC-У3

  • Код товара 715334
  • Артикул 104498
  • Производитель КЭАЗ/АЕ2056

Сделано
в России

Выключатель автоматический АЕ2056М-300-100А-10Iн-400AC-У3

  • Код товара 6590977
  • Артикул 104493
  • Производитель КЭАЗ/АЕ2056

Сделано
в России

Выключатель автоматический АЕ2056М-120-100А-10Iн-400AC-НР24AC/DC-У3

  • Код товара 3389123
  • Артикул 104475
  • Производитель КЭАЗ/АЕ2056

Сделано
в России

Выключатель автоматический АЕ2056М-120-100А-10Iн-400AC-НР110AC/DC-У3

  • Код товара 1088340
  • Артикул 104471
  • Производитель КЭАЗ/АЕ2056

Сделано
в России

Выключатель автоматический АЕ2056М-400-100А-10Iн-400AC-У3

  • Код товара 9777238
  • Артикул 104512
  • Производитель КЭАЗ/АЕ2056

Сделано
в России

Выключатель автоматический АЕ2056М-32Р-100А-10Iн-400AC-НР230AC/220DC-У3-КЭАЗ

  • Код товара 788737
  • Артикул 276930
  • Производитель КЭАЗ

Выключатель автоматический АЕ2056М-32Р-100А-10Iн-400AC-НР230AC/220DC-У3-АЭС-КЭАЗ

  • Код товара 2616208
  • Артикул 276931
  • Производитель КЭАЗ

Выключатель автоматический АЕ2056М-32Р-100А-10Iн-400AC-НР400AC-У3-КЭАЗ

  • Код товара 3721656
  • Артикул 276932
  • Производитель КЭАЗ

Выключатель автоматический АЕ2056М-12Р-100А-10Iн-400AC-НР230AC/220DC-У3-КЭАЗ

  • Код товара 5989408
  • Артикул 276920
  • Производитель КЭАЗ

Выключатель автоматический АЕ2056М-12Р-100А-10Iн-400AC-НР230AC/220DC-У3-АЭС-КЭАЗ

  • Код товара 1990787
  • Артикул 276921
  • Производитель КЭАЗ

Выключатель автоматический АЕ2056М-12Р-100А-10Iн-400AC-НР400AC-У3-КЭАЗ

  • Код товара 9449457
  • Артикул 276922
  • Производитель КЭАЗ

Выключатель автоматический АЕ2056М-10Р-100А-10Iн-400AC-У3

  • Код товара 1206020
  • Артикул 104467
  • Производитель КЭАЗ/АЕ2056

Сделано
в России

  • Покупателям
  • Компания ЭТМ

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Читайте так же:
Как рассчитать ампераж выключателя

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

Выключатель автоматический АЕ 2056 МП-100 100А.

5 – цифра, указывающая на наибольший номинальный ток серии 63А; X – обозначение встроенных расцепляющих устройств:

6 – комбинированная защита тепловым и электромагнитным расцепляющим устройством;

М – буква, указывающая на модернизацию (для АЕ 2046 это малогабаритное исполнение);

Y – цифра, обозначающая дополнительные контакты: 1 – контакты отсутствуют; Z – указание на наличие независимого расцепителя: 0 – не комплектуется;

0 – цифра, маркирующая отсутствие регулировки теплового расцепляющего устройства (например, в выключателе АП50Б такая регулировка присутствует); NN – числовое значение номинального тока в амперах;

12In – значение сверхтока, при котором происходит мгновенное отключение, инициируемое электромагнитным расцепителем (для предложенного аппарата уставка равна 12•40 = 480 ампер, где 40 – номинальный ток представленного выключателя);

У3 – допускается эксплуатация в умеренном макроклиматическом районе при установке в крытых помещениях с естественной вентиляцией без регулировки температурных условий (согласно климатическому стандарту ГОСТ 15150-69).

Основное назначение автоматического выключателя АЕ 2056

Автоматический выключатель служит для выполнения следующих задач:

• пропускание электрической энергии в нормальном режиме работы, который может продолжаться длительный период (месяцы эксплуатации);

• прерывание снабжения в случае фиксирования сверхтоков (мгновенное срабатывание при коротком замыкании и отсроченное защитное отключение при перегрузках);

• ручная коммутация исходящей цепи оператором не чаще 3 в час.

Коммутационные аппараты серии АЕ 20 соответствуют требованиям и проходят испытания в соответствии с положениями нормативного документа ГОСТ Р 50030 часть 2 (подлинный текст стандарта МЭК 60947.2).

Устройство выключателя АЕ 20

На представленном выше фото присутствует внешний вид «начинки» выключателя при снятой верхней защитной крышке:

• корпус выключателя 1 выполненный из самозатухающего пластика, который защищает человека от контакта с токопропускающими элементами;

Читайте так же:
Автоматический выключатель для сварочного трансформатора

• главная контактная группа складывающиеся из подвижного 2 и неподвижного 3 контакта (как видно, их три пары – трёхполюсный аппарат);

• тепловой расцепитель 4 изготовленный на базе биметаллической пластины;

• электромагнитный расцепитель (просматривается только часть устройства 5, способная поворачивать отключающую рейку);

• поворотная отключающая рейка 6, на которую могут воздействовать расцепляющие устройства, тем самым, вызывая срабатывание спускового механизма;

• механизм свободного расцепления 7 (или спусковой механизм) служащий для оперативного механического расхождения контактов 2 и 3 в зоне КЗ или перегрузки, а также при ручном воздействии;

• дугогасительная камера 8;

• контактные зажимы 9 на базе винта;

• в данном исполнении не предусмотрены, но могут присутствовать: независимый расцепитель и / или дополнительные контакты.

В общих чертах составляющими автоматического выключателя являются представленные выше единицы, далее разберём каждую по порядку.

Главная контактная группа (см. фото ниже) выполняет противоречивые требования минимального электрического сопротивления и износостойкости. Для обеспечения свободного протекания тока в месте сцепления требуется материал с высокой электрической проводимостью, например, серебро (Ag) либо медь (Cu).

Но серебро является мягким металлом с низкой температурой плавления (962ºС), который под действием электрической дуги будет быстро выгорать. Медь имеет более низкую проводимость, при этом с температурой плавления 1083ºС, но имеет неприятное свойство – образование диэлектрической оксидной плёнки в воздухе. А для выполнения требования по износостойкости требуется прочный металл, например, легированная сталь. Для того чтобы учесть эти факторы, применяется композитный материал с включениями серебра.

Тепловой расцепитель изготавливается на основе биметалла, который при нагревании изгибается в сторону материала с меньшим температурным расширением (при протекании тока выделяется тепло). Воздействие на механизм расцепления, оказывается посредством поворотной рейки 6. Время срабатывания устройства обратнозависимо от силы тока и может колебаться в диапазоне от нескольких секунд до часа.

Электромагнитный расцепитель имеет проверенную временем конструкцию по принципу электромагнита – по медным виткам протекает ток, который при превышении заданного порога, рождает магнитное поле, перемещающее якорь. Процесс занимает до 0,2 секунд совместно со временем, затрачиваемым на разведение главных контактов.

Читайте так же:
Выключатель птф шевроле круз

Дугогасительная камера (изображена на рисунке ниже) принимает на себя воздействие электрической дуги. Состоит из профилированных стальных пластин, которые крепятся на картоне, им и изолируются друг от друга. Природа дуги подталкивает её искать пути минимального сопротивления – сталь по этому фактору обладает преимуществом относительно воздушной среды. Тут электрическая дуга попадает в «ловушку» – заходит на пластины, теряет тепловую энергию (охлаждается), необходимую на ионизацию, и гаснет.


Дугогасительная камера автоматического выключателя

Контактные зажимы резьбового типа служат для присоединения входящих и исходящих проводников. К креплению допускаются как медные, так и алюминиевые проводники, а также моножильные либо гибкие с площадью сечения от 1,5 до 25 мм2.

Установка блочного автоматического выключателя АЕ 2056М

Выключатель крепится при помощи двух винтов, проходящих сквозь весь корпус. Для присоединения проводников не требуется снятие крышки.

Монтаж производят на вертикальной поверхности знаком «I» вверх, при этом возможно отклонение на угол ±90º в любую сторону.

Перед установкой убеждаются в целостности корпуса, а также производят несколько контрольных включений и отключений, которые не должны сопровождаться заеданием или другими механическими изъянами.

Входящая цепь от источника должна присоединяться к верхним зажимам 1, 3 и 5.

Организовываем доставку по г.Калининграду и Калининградской области!

Автоматический выключатель АЕ 2066 100А

Компания осуществляет возврат и обмен этого товара в соответствии с требованиями законодательства.

Сроки возврата

Возврат возможен в течение 14 дней после получения (для товаров надлежащего качества).

Обратная доставка товаров осуществляется по договоренности.

Согласно действующему законодательству вы можете вернуть товар надлежащего качества или обменять его, если:

  • товар не был в употреблении и не имеет следов использования потребителем: царапин, сколов, потёртостей, пятен и т. п.;
  • товар полностью укомплектован и сохранена фабричная упаковка;
  • сохранены все ярлыки и заводская маркировка;
  • товар сохраняет товарный вид и свои потребительские свойства.

Автоматический выключатель АЕ 2066 100А

Интернет-магазин «Energomerega» реализует автоматические выключатели обще-промышленного применения со склада в Киеве: автоматические выключатели серии АЕ 2066. При обращении в нашу компанию Вы получите квалифицированный ответ на Ваш вопрос,будем рады Вам помочь в выполнении поставленных задач.Широкий и качественный ассортимент данной продукции приятно удивят Вас.Выбор автоматических выключателей нашего магазина-это оптимальное соотношение цены и качества.

Читайте так же:
Как подключить двухтактный выключатель

Выключатели автоматические серии АЕ20 (АЕ2023, АЕ2026, АЕ2043, АЕ2044, АЕ2046) и серии АЕ20М (АЕ2033М, АЕ2036М, АЕ2043М, АЕ2046М, АЕ2043МП, АЕ2046МП, АЕ2049МП, АЕ2053МП, АЕ2056МП, АЕ2053ММ, АЕ2056ММ, АЕ2063, АЕ2066) классифицируются по номинальному напряжению, номинальному току, наличию свободных контактов, виду расцепителя, наличию температурной компенсации, степени защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями, наличию регулировки уставки по току срабатывания тепловых расцепителей, номинальному току максимальных расцепителей, классу износостойкости, климатическому исполнению.

Автоматический выключатель АЕ 2066 — диапазон рабочих токов 16-125А,количество полюсов 3

Структура условного обозначения АЕ20 [*][*][*][*][*][*][*][*][*][*][*][*]:

АЕ — выключатель автоматический;

20 — номер разработки;

[*] — величина выключателя в зависимости от номинального тока (216 А; 325 А; 463 А; 5100 А; 6160 А);

[*] — число полюсов в комбинации с максимальными расцепителями тока (3 – трехполюсные с электромагнитными максимальными расцепителями тока; 4 – однополюсные с электромагнитными и тепловыми максимальными расцепителями тока; 6 – трехполюсные с электромагнитными и тепловыми максимальными расцепителями тока; 9 – трехполюсные с тепловыми максимальными расцепителями тока);

[*] — наличие буквы М – для выключателей модернизированных (АЕ2030М; АЕ2040М; АЕ2050ММ);

[*] — наличие буквы П – для выключателей с повышенной предельной и одноразовой коммутационной способностью (для выключателей АЕ2040МП, АЕ2050МП);

[*] — наличие свободных контактов (1 – без свободных контактов; 2 – один замыкающий свободный контакт; 3 – один размыкающий свободный контакт; 4 – один замыкающий и один размыкающий свободные контакты);

[*] — дополнительные расцепители (0 – без дополнительных расцепителей; 2 – независимый расцепитель);

[*] — температурная компенсация и регулировка номинального тока теплового расцепителя (Р – регулировка номинального тока тепловых расцепителей и температурная компенсация; Н – регулировка номинального тока тепловых расцепителей без температурной компенсации; Б – без регулировки номинального тока тепловых расцепителей и температурной компенсации для распределительных пунктов (с уменьшенными габаритными размерами); 0 – без регулировки номинального тока тепловых расцепителей и температурной компенсации);

Читайте так же:
Автоматические выключатели с дополнительными контактами состояния

[*][*] — степень защиты (00 – IР00; 20 – IР20, 54 – IР54 (для выключателей типа АЕ2040М);

[*][*] — климатическое исполнение У, Т категории размещения 3 (в оболочке степени защиты IР00) по ГОСТ 1515069, а также исполнения У, Т, УХЛ категории размещения 2 (в оболочке степени защиты IР54);

[*] — класс износостойкости (А – первый; Б – второй).

Технические данные АЕ20

Номинальный ток максимальных расцепителей тока Iн.p для выключателей, А:

АЕ2020. 0,3; 0,4; 0,5; 0,6; 0,8; 1; 1,25; 1,6; 2; 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16

АЕ2030М. 0,3; 0,4; 0,5; 0,6; 0,8; 1; 1,25; 1,6; 2; 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25

АЕ2040; АЕ2040ХХБ . 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63

АЕ2043М; АЕ2043МП; АЕ2046М; . 0,6; 0,8; 1; 1,25; 1,6; 2;

АЕ2046МП. 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63

АЕ2049М. 16; 20; 25; 31,5; 40; 50; 63

АЕ2050МП. 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100

АЕ2053ММ; АЕ2056ММ . 80; 100

АЕ2060. 16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125; 160

Номинальное напряжение переменного тока главной цепи, В:

для однополюсных выключателей. До 440, частотой 50, 60 Гц

для трехполюсных выключателей. До 380, частотой 50, 60 и 400 Гц; До 660, частотой 50, 60 Гц

Уставка по току срабатывания электромагнитного расцепителя, кратная Iном . 12

Мощность, потребляемая одним полюсом выключателя с тепловым и электромагнитным расцепителем, Вт:

Выключатель АЕ в России

Автоматический выключатель

ООО «Стимул» Подтвержденная компания

Автоматический выключатель Texenergo АЕ 2046 МТ-25 УХЛ3

ВсеИнструменты.ру Подтвержденная компания

Выключатель автоматический АЕ 2066-100-00 УЗА 63А

ООО «Вестэлком» Подтвержденная компания

Выключатель автоматический АЕ 2046МП-100-00У3А 31.5А

ООО «Эллевин» Подтвержденная компания

Автоматический выключатель АЕ 2043 МП-100 2А

ТФ «ПодъемПромСервис» (Аскаева А.М. ИП) Подтвержденная компания

АЕ-2046 6,3-100А Автоматические выключатели

ООО «Фракталэлектро» Подтвержденная компания

Автоматические выключатели АЕ 2036, АЕ 2046, АЕ 2056.

Автоматический выключатель АЕ 2046М 4А

Союз предпринимателей Подтвержденная компания

Автоматический выключатель АЕ 2066 100А

Компания Элейн Подтвержденная компания

Автоматические выключатели АЕ 2046 по выгодным ценам

Автоматические выключатели Серии А. АЕ. АП. АК. ВА. итд. С хранения

ООО «ГИПЕРОН» Подтвержденная компания

Автоматические выключатели А, АЕ, АП, ВА, Siemens, PL

Автоматический выключатель АЕ 2043М-100-00 УЗ-А

Продам автоматические выключатели серии АП, АЕ ВА,А

ООО "ГЭТК" предлагает автоматические выключатели серии А, АЕ, АК, АП, ВА

Автоматические выключатели А, АЕ.

ООО «Энергосберегающие Технологии» Подтвержденная компания

АЕ 2056ММ-100-00У3-Б автоматический выключатель

Вакуумные выключатели серии ВВ-АЕ-12-25-1250 У3

Автоматический выключатель АЕ 2046М-100 (10А, 12,5А, 16А, 20А, 25А, 31,5А, 40А, 50А, 63А)

Выключатель Legrand Etika 1-клавишный механизм с накладкой антрацит

ЗАО «Эмтика» Подтвержденная компания

АЕ-2046 12,5А

АЕ-2056ММ-100-00У3-Б автоматический выключатель

ООО «Промэлектрика» Подтвержденная компания

выключатели автоматические сериии А АЕ

Выключатели автоматические серии АЕ

ООО «Шуваш» Подтвержденная компания

Автоматические выключатели:

Автоматический выключатель АЕ 2056-100А

Автоматические выключатели ВА, АЕ

Авт. выключатель АЕ 2046М-100 ( 20А) (КЭАЗ)

Автоматический выключатель Texenergo АЕ 2066 МТ-250

ВсеИнструменты.ру Подтвержденная компания

Выключатель автоматический АЕ 2066-100-00 УЗА 40А

ООО «Вестэлком» Подтвержденная компания

Выключатель автоматический АЕ 2046МП-100-00 УЗА 50А

ООО «Эллевин» Подтвержденная компания

Автоматический выключатель АЕ 2043 МП-100 63А

ТФ «ПодъемПромСервис» (Аскаева А.М. ИП) Подтвержденная компания

АЕ-2056 6,3-100А Автоматические выключатели

ООО «Фракталэлектро» Подтвержденная компания

Автоматический выключатель ВА АЕ 1031М-1 УХЛ4

Союз предпринимателей Подтвержденная компания

Автоматический выключатель АЕ 2066 160А

Компания Элейн Подтвержденная компания

Автоматические выключатели АЕ 2056 в наличии на складе

АЕ 2046ММ-100-00У3-Б автоматический выключатель

втоматический выключатель АЕ 2046 63А

Legrand DX3 Вспомогательный переключающий контакт положения DX3, 6А, 250 ВА

ЗАО «Эмтика» Подтвержденная компания

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
