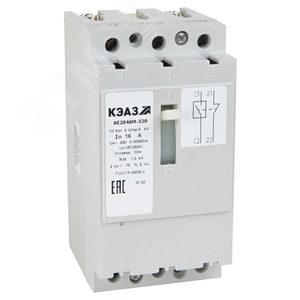

Выключатель автоматический АЕ2046М-320-16А-12Iн-400AC-НР48AC/DC-У3-КЭАЗ

Выключатель автоматический АЕ2046М-320-16А-12Iн-400AC-НР48AC/DC-У3-КЭАЗ

logo

После нажатия на кнопку «Купить» Вы будете перенаправлены на сайт дистрибьютора.

Только из наличия

При отсутствии договора с КЭАЗ обязательна предоплата

Блочный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 55 кА на номинальный ток 16 А .

  • Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
  • Габариты изделия: Ширина (мм): 75
  • Габариты изделия: Высота (мм): 145
  • Габариты изделия: Глубина (мм): 105
  • Количество полюсов: 3
  • Номинальный ток In (А): 16
  • Способ крепления (монтажа): винт
  • Присоединение внешних проводников: переднее
  • Макс. сечение присоединяемых проводов (мм²): 25
  • Возможность самостоятельного подключения дополнительных устройств: нет
  • Способ установки: стационарный с креплением на панели
  • Степень защиты (IP): IP00
  • Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-027-05758109-2007
  • Дополнительное оборудование: Нет
  • Тип приёмки: ОТК
  • Габариты изделия: Ширина (мм): 75
  • Габариты изделия: Высота (мм): 145
  • Габариты изделия: Глубина (мм): 105
  • Количество полюсов: 3
  • Номинальный ток In (А): 16
  • Способ крепления (монтажа): винт
  • Присоединение внешних проводников: переднее
  • Макс. сечение присоединяемых проводов (мм²): 25
  • Возможность самостоятельного подключения дополнительных устройств: нет
  • Способ установки: стационарный с креплением на панели
  • Степень защиты (IP): IP00
  • Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-027-05758109-2007
  • Дополнительное оборудование: Нет

АЕ20 Х1Х2Х3Х4 – Х5Х6Х7 — Х8…А — Х9…Iн — 400АС — НРХ10 — У3 — КЭАЗ

Цифровой код по наибольшему номинальному току в токовом ряду
модификации выключателей:
4 – 63 А
5 – 100 А
6 – 160 А

Цифровой код расцепителя максимального тока:
3 – для защиты от токов короткого замыкания (электромагнитный)
6 – для защиты от токов перегрузки и токов короткого замыкания (тепловой + электромагнитный)
– обобщенное обозначение

Читайте так же:
Испытания приводов масляных выключателей

Обозначение модернизации:
отсутствует – базовое исполнение с габаритами 207х75х90 до 63 А
М – модификация модернизированного выключателя с габаритами 145х75х90 до 63А и выключателя с габаритами 207х75х90 на токи 80 А и 100 А
М1 – модификация модернизированных выключателей с габаритами 207х75х90 на токи 125 А и 160 А

Код наличия вспомогательных контактов:
1 – без вспомогательных контактов
2 – один замыкающий контакт (1З)
3 – один размыкающий контакт (1Р)
4 – один замыкающий и один размыкающий контакты (1З+1Р)

Наличие независимого расцепителя:
– без независимого расцепителя
2 – с независимым расцепителем

Наличие регулировки теплового расцепителя:
– без регулировки
Р – с регулировкой

Выключатель автоматический АЕ2046М-10Р-00 УЗ-Б 16А

Выключатель автоматический АЕ2046М-10Р-00 УЗ-Б 16А

Компания осуществляет возврат и обмен этого товара в соответствии с требованиями законодательства.

Сроки возврата

Возврат возможен в течение 10 дней после получения (для товаров надлежащего качества).

Обратная доставка товаров осуществляется по договоренности.

Согласно действующему законодательству вы можете вернуть товар надлежащего качества или обменять его, если:

  • товар не был в употреблении и не имеет следов использования потребителем: царапин, сколов, потёртостей, пятен и т. п.;
  • товар полностью укомплектован и сохранена фабричная упаковка;
  • сохранены все ярлыки и заводская маркировка;
  • товар сохраняет товарный вид и свои потребительские свойства.

Выключатель автоматический АЕ2046М-10Р-00 УЗ-Б 16А

Выключатель автоматический АЕ2046М-10Р-00 УЗ-Б 16 А 380В 50,60 Нz.

Цена указана при оплате на ИП, при оплате на ООО к стоимости прибавится НДС ― 18%.

Предназначены для эксплуатации в электрических цепях напряжением до 660В переменного тока частотой 50 — 60Гц, до 380В частотой 400Гц.

Структура условного обозначения: АЕ20 ХХХ-ХХХ-ХХХЗХ

АЕ — выключатель автоматический;

20 — номер разработки;

Х — величина выключателя в зависимости от номинального тока:

Читайте так же:
Автоматический выключатель для цепей постоянного тока abb

Х — число полюсов в комбинации с максимальными расцепителями тока:

3 — трехполюсные с электромагнитными максимальными расцепителями тока;

4 — однополюсные с электромагнитными и тепловыми максимальными расцепителями тока;

6 — трехполюсные с электромагнитными и тепловыми максимальными расцепителями тока;

Х — наличие буквы «М» — для выключателей модернизированных на номинальный ток 63 и 100А;

Х — наличие свободных контактов:

1 — без свободных контактов;

2 — один замыкающий свободный контакт;

3 — один размыкающий свободный контакт;

4 — один замыкающий и один размыкающий свободный контакты;

Х — дополнительные расцепители:

0 — без дополнительных расцепителей;

2 — независимый расцепитель;

Х — температурная компенсация и регулировка номинального тока теплового расцепителя:

«Р»- регулировка номинального тока тепловых расцепителей и температурная компенсация;

«Н»- регулировка номинального тока тепловых расцепителей без температурной компенсации;

«Б»- без регулировки номинального тока тепловых расцепителей и температурной компенсации для пунктов распределительных (с уменьшенными габаритными размерами);

«O»- без регулировки номинального тока тепловых расцепителей и температурной компенсации;

ХХ — степень защиты:

54 — IP54 (для выключателей серии АЕ20М);

ХЗ — климатическое исполнение (У, Т и категория размещения по ГОСТ 15150-69);

Автоматический выключатель ае 2046м 16а

Выключатель автоматический АЕ2046-320-16А-12Iн-400AC-НР400AC-У3-КЭАЗ

  • Код товара 9587296
  • Артикул 276882
  • Производитель КЭАЗ

Выключатель автоматический АЕ2046-120-16А-12Iн-400AC-НР230AC/220DC-У3-КЭАЗ

  • Код товара 9255457
  • Артикул 276842
  • Производитель КЭАЗ

Выключатель автоматический АЕ2046-120-16А-12Iн-400AC-НР400AC-У3-КЭАЗ

  • Код товара 9988026
  • Артикул 276843
  • Производитель КЭАЗ

С этим покупают Посмотреть

Выключатель автоматический АЕ2046-120-16А-12Iн-400AC-НР110AC/DC-У3

  • Код товара 971388
  • Артикул 104247
  • Производитель КЭАЗ/АЕ2046

Сделано
в России

С этим покупают Посмотреть

Выключатель автоматический АЕ2046-120-16А-12Iн-400AC-НР24AC/DC-У3

  • Код товара 321393
  • Артикул 104270
  • Производитель КЭАЗ/АЕ2046

Сделано
в России

С этим покупают Посмотреть

Выключатель автоматический АЕ2046-400-16А-12Iн-400AC-У3

  • Код товара 9777225
  • Артикул 104407
  • Производитель КЭАЗ/АЕ2046

Сделано
в России

Читайте так же:
Как правильно подключить диодный выключатель

С этим покупают Посмотреть

Выключатель автоматический АЕ2046-100-16А-12Iн-400AC-У3

  • Код товара 9534970
  • Артикул 104222
  • Производитель КЭАЗ/АЕ2046

Сделано
в России

С этим покупают Посмотреть

Выключатель автоматический АЕ2046-120-16А-12Iн-400AC-НР36AC-У3

  • Код товара 8477756
  • Артикул 104274
  • Производитель КЭАЗ/АЕ2046

Сделано
в России

С этим покупают Посмотреть

Выключатель автоматический АЕ2046-200-16А-12Iн-400AC-У3

  • Код товара 1095671
  • Артикул 104329
  • Производитель КЭАЗ/АЕ2046

Сделано
в России

С этим покупают Посмотреть

Выключатель автоматический АЕ2046-300-16А-12Iн-400AC-У3

  • Код товара 9641267
  • Артикул 104347
  • Производитель КЭАЗ/АЕ2046

Сделано
в России

С этим покупают Посмотреть

Выключатель автоматический АЕ2046М-320-16А-12Iн-400AC-НР110AC/DC-У3-КЭАЗ

  • Код товара 37871
  • Артикул 257478
  • Производитель КЭАЗ

Выключатель автоматический АЕ2046М-320-16А-12Iн-400AC-НР230AC/220DC-У3-КЭАЗ

  • Код товара 662212
  • Артикул 276968
  • Производитель КЭАЗ

С этим покупают Посмотреть

Выключатель автоматический АЕ2046М-400-16А-12Iн-400AC-У3

  • Код товара 2698080
  • Артикул 104660
  • Производитель КЭАЗ/АЕ2046

Сделано
в России

С этим покупают Посмотреть

Выключатель автоматический АЕ2046М-320-16А-12Iн-400AC-НР48AC/DC-У3

  • Код товара 4414230
  • Артикул 243395
  • Производитель КЭАЗ/АЕ2046

Сделано
в России

Выключатель автоматический АЕ2046-12Р-16А-12Iн-400AC-НР400AC-У3-АЭС-КЭАЗ

  • Код товара 4899158
  • Артикул 276860
  • Производитель КЭАЗ

Выключатель автоматический АЕ2046-12Р-16А-12Iн-400AC-НР230AC/220DC-У3-АЭС-КЭАЗ

  • Код товара 5328313
  • Артикул 276858
  • Производитель КЭАЗ

Выключатель автоматический АЕ2046-12Р-16А-12Iн-400AC-НР400AC-У3-КЭАЗ

  • Код товара 5531143
  • Артикул 276859
  • Производитель КЭАЗ

Выключатель автоматический АЕ2046-12Р-16А-12Iн-400AC-НР230AC/220DC-У3-КЭАЗ

  • Код товара 3988058
  • Артикул 276857
  • Производитель КЭАЗ

  • Покупателям
  • Компания ЭТМ

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

Читайте так же:
Инерционный выключатель ховер н3

Выключатели автоматические АЕ 2046, АЕ 2056M

Купить выключатели автоматические АЕ 2046, АЕ 2056М по выгодным ценам в компании «Энергоквант» — просто и надёжно. Качественная поставка от производителя (производитель — Курский электроаппаратный завод).

АЕ 2046 и АЕ 2056 М – силовые автоматические выключатели на номинальные токи 16, 25, 31.5, 40, 50, 63, 80, 100, 125 и 160 ампер представляют собой блочные устройства в литом корпусе. Их предназначение в цепи:

в нормальном режиме — проведение тока в нормальном режиме работы, который может продолжаться длительный период, исчисляемый месяцами;

при перегрузке или коротком замыкании цепи — защита проводов посредством прерывания электроснабжения.

Допускается также ручная коммутация исходящей цепи специалистом – до 3-х раз в час.

Чтобы правильно выбрать автоматический выключатель серии АЕ 20, необходимо правильно читать его маркировку.

Это пример чтения маркировки автоматических выключателей серии АЕ 20.

Для примера представлен автомат: АЕ 2046 М 100 40 А 12In У3

(с целью унификации цифры для отдельных исполнений заменены
на буквы латинского алфавита: АЕ 204X M YZ0 NNA 12In У3)

АЕ 20 – условное обозначение марки выключателя;

4 – цифра, указывающая на наибольший номинальный ток серии 63А; X – обозначение встроенных расцепляющих устройств:

6 – комбинированная защита тепловым и электромагнитным расцепляющим устройством;

М – буква, указывающая на модернизацию (для АЕ 2046 это малогабаритное исполнение);

Y – цифра, обозначающая дополнительные контакты: 1 – контакты отсутствуют; Z – указание на наличие независимого расцепителя: 0 – не комплектуется;

– цифра, маркирующая отсутствие регулировки теплового расцепляющего устройства (например, в выключателе АП50Б такая регулировка присутствует); NN – числовое значение номинального тока в амперах;

12In – значение сверхтока, при котором происходит мгновенное отключение, инициируемое электромагнитным расцепителем (для предложенного аппарата 12•40 = 480 ампер, где 40 – номинальный ток представленного выключателя);

Читайте так же:
Выключатель стоп сигнала москвич 2141

У3 – допускается эксплуатация в умеренном макроклиматическом районе при установке в крытых помещениях с естественной вентиляцией без регулировки температурных условий (согласно климатическому стандарту ГОСТ 15150-69).

Почему выгодно заказать автоматические выключатели в компании «Энергоквант»:

– подобрать выключатели, идеально подходящие под заданные технические требования помогут высококвалифицированные специалисты;

– поставки от производителя только проверенной и сертифицированной продукции;

– специальное исполнение устройств, соответствующее требованиям РМРС и АЭС;

– возможность формирования защитных каскадов с обеспечением селективности;

– широкая линейка комплектующих и аксессуаров позволит собрать необходимые узлы для любых технических решений;

– качество подтверждено сертификатами соответствия Украины.

Специалисты компании «Энергоквант» успешно проконсультируют вас по всем возникающим вопросам при выборе выключателей-автоматов.

ДЛЯ ПРОИЗВОДСТВЕННЫХ ПРЕДПРИЯТИЙ И МОНТАЖНЫХ ОРГАНИЗАЦИЙ
ДЕЙСТВУЮТ СПЕЦИАЛЬНЫЕ УСЛОВИЯ.

Заказать автоматические выключатели АЕ 2046, АЕ 2056М в диапазоне от 10 до 160 ампер на выгодных условиях легко и просто. Звоните: (050) 381-02-10 !
