Автоматический выключатель ABB SH201 1Р С6А 6кА

Автоматический выключатель ABB SH201 1Р С6А 6кА

Автоматические выключатели Compact Home SH200 являются токоограничивающими. У них есть два различных механизма отключения: механизм теплового отключения с задержкой для защиты от перегрузки и электромеханический механизм отключения для защиты от короткого замыкания.

Они доступны в различных характеристиках (B, C), конфигурациях (1P, 1P + N, 2P, 3P, 3P + N, 4P), отключающей способности (до 6 кА при 230/400 В AC) и номинальных токах (до до 40 А). Все автоматические выключатели серии SH200 соответствуют стандарту IEC / EN 60898-1, что позволяет использовать их в жилых помещениях.

Тип:Автоматический выключатель
Тип монтажа:DIN-рейка
Назначение:Бытовой
Количество полюсов:1
Тип расцепления:С
Тип тока:Переменный (AC)
Номинальный ток:6 А
Номинальное напряжение:220 В
Номинальное напряжение изоляции:440 В
Номинальная частота тока:50 Гц
Номинальная отключающая способность:6 кА
Класс токоограничения:3-класс
Степень пылевлагозащиты:IP20
Тип клемм:Винтовые
Максимальное сечение провода:25 кв.мм
Минимальная температура эксплуатации:-25 град. Цельсия
Максимальная температура эксплуатации:55 град. Цельсия
Группа изоляционного материала корпуса:II
Длина:69 мм
Ширина:17,5 мм
Высота:85 мм
Вес:0,125 кг
Размеры и вес (брутто)
Вес:100 г
Высота:7,0 см
Ширина:8,5 см
Глубина:1,7 см
Дополнительная информация
Страна производства:Россия

Похожие товары

Автоматический выключатель Legrand RX3 2Р С20А 4,5кА

Доставка онлайн-заказов

Товары, заказанные в интернет-магазине ОБИ, доставляются по Брянску и Брянской области в пределах 50 км от черты города. Стоимость доставки автоматически рассчитывается при оформлении онлайн-заказа, исходя из веса товара и зоны доставки.

Минимальная сумма заказа для бесплатной доставки:

Доставим Ваш заказ бесплатно, если адрес доставки располагается в первой зоне доставки онлайн-заказов, а также:

  • >3 000,00 ₽ — для заказов весом до 5,0 кг
  • >6 000,00 ₽ — для заказов весом до 30,0 кг

Курьерская служба доставляет малогабаритные заказы (весом до 30 кг) до дверей покупателя, крупногабаритные — до подъезда (калитки, ворот) дома. Доставка включает бесплатную выгрузку товаров из машины и их перенос в пределах 10 м.

Дата и время доставки
  • — с 10:00 до 16:00
  • — с 15:00 до 22:00
  • — с 10:00 до 13:00 +250,00 ₽.
  • — с 13:00 до 16:00 +200,00 ₽.
  • — с 16:00 до 19:00 +200,00 ₽.
  • — с 19:00 до 22:00 +250,00 ₽.

Перенос даты и изменение временного интервала доставки возможно не позднее, чем за 24 часа до согласованной ранее даты и времени.

Подробнее ознакомиться с условиями работы курьерской службы можно в разделе Доставка интернет-заказов.

Автоматические выключатели ABB Tmax

Выключатель автоматический XT1B 160 TMD 160-1600 3p F FВыключатель автоматический XT1B 160 TMD 160-1600 3p F F

Артикул «Минимакс»: 2070304266

Артикул ABB 1SDA066807R1

Выключатель автоматический XT1B 160 TMD 100-1000 3p F FВыключатель автоматический XT1B 160 TMD 100-1000 3p F F

Артикул «Минимакс»: 2070304270

Артикул ABB 1SDA066806R1

ABB Авт/выкл. 80A XT1B 160 TMD 80-800 3p F F 18kA (1SDA066806R1) / 1шт/ABB Авт/выкл. 80A XT1B 160 TMD 80-800 3p F F 18kA (1SDA066806R1) / 1шт/

Артикул «Минимакс»: 2070300910

Артикул ABB 1SDA054117R1

Выключатель автоматический T4N 320 PR221DS-LS/I In=320 3p F FВыключатель автоматический T4N 320 PR221DS-LS/I In=320 3p F F

Артикул «Минимакс»: 2070304293

Артикул ABB 1SDA067020R1

Выключатель автоматический Tmax XT 3п 160А XT2N 160 TMA 160-1600 трехполюсный F F 36kA (1SDA067020R1) ABBВыключатель автоматический Tmax XT 3п 160А XT2N 160 TMA 160-1600 трехполюсный F F 36kA (1SDA067020R1) ABB

Артикул «Минимакс»: 2070304273

Артикул ABB 1SDA068126R1

Выключатель автоматический Tmax XT 3п 250А XT4N 250 Ekip LSI трехполюсный F F 36kA (1SDA068126R1) ABBВыключатель автоматический Tmax XT 3п 250А XT4N 250 Ekip LSI трехполюсный F F 36kA (1SDA068126R1) ABB

Артикул «Минимакс»: 2070304159

Артикул ABB 1SDA068058R1

Выключатель автоматический XT3N 250 TMD 200-2000 3p F FВыключатель автоматический XT3N 250 TMD 200-2000 3p F F

Артикул «Минимакс»: 2070304160

Артикул ABB 1SDA068059R1

ABB Авт/выкл. 250А XT3N 250 TMD 250-2500 3p F F 36kA (1SDA068059R1) /1шт/ABB Авт/выкл. 250А XT3N 250 TMD 250-2500 3p F F 36kA (1SDA068059R1) /1шт/

Артикул «Минимакс»: 2070304271

Артикул ABB 1SDA067058R1

Выключатель автоматический Tmax XT 3п 160А XT2N 160 Ekip LSI трехполюсный F F 36kA (1SDA067058R1) ABBВыключатель автоматический Tmax XT 3п 160А XT2N 160 Ekip LSI трехполюсный F F 36kA (1SDA067058R1) ABB

Артикул «Минимакс»: 2070304275

Артикул ABB 1SDA066802R1

Выключатель автоматический XT1B 160 TMD 32-450 3p F FВыключатель автоматический XT1B 160 TMD 32-450 3p F F

Артикул «Минимакс»: 2070304268

Артикул ABB 1SDA066804R1

Выключатель автоматический XT1B 160 TMD 50-500 3p F FВыключатель автоматический XT1B 160 TMD 50-500 3p F F

Артикул «Минимакс»: 2070304157

Артикул ABB 1SDA066808R1

ABB Авт/выкл. 125A XT1B 160 TMD 125-1250 3p F F 18kA (1SDA066808R1) / 1шт/ABB Авт/выкл. 125A XT1B 160 TMD 125-1250 3p F F 18kA (1SDA066808R1) / 1шт/

  • 1
Внимание!

По такой цене доступно — шт.

Внимание!

ABB Tmax: Автоматические выключатели (автоматы), УЗО, реле отключения и др.

Компания ABB является одним из лидирующих производителей коммутационного оборудования в Европе. Представляем вам популярную линейку автоматических выключателей, УЗО и другого силового защитного оборудования ABB Tmax, купить которые вы можете в нашем интернет-магазине.

Благодаря разнообразию изделий с различными характеристиками можно подобрать автомат для защиты практически любых электроцепей и оборудования. Отличительной особенностью серии Tmax является компактное исполнение в литом корпусе с втычным или выкатным подключением. Номинальный ток до 1600 А. Отключающая способность до 200 кА при 415 В и до 80 кА при 690 В.

В линейке ABB Tmax вы найдете трех- и четырехполюсные автоматы сразу в семи типоразмерах Т1 – Т3 глубиной 70 миллиметров и Т4 – Т7 глубиной 103,5 мм.

В конструкции автоматов АВВ могут присутствовать термомагнитные расцепители, работающие как с переменным, так и с постоянным током или электронные только для систем переменного тока.

  • PR221DS – расцепитель электронного типа, обладает стандартными функциями и применим для автоматов Т4, Т5 и Т6.
  • Расцепитель PR232 через блок тестирования и настройки EkipT&P может быть подключен к компьютеру. Это позволяет автоматически снимать данные о его работе.
  • Эл. расцепитель PR331/P обладает расширенными настройками, что делает его применение более универсальным.
  • Спецверсии PR222DS/PD, PR332/P и PR330/DM оснащены модулем трансляции данных по протоколу Modbus.

Автоматические выключатели ABB Tmax предназначены и применяются для раннего обнаружения аварийных ситуаций и их пресечения, что дает вам возможность создавать системы с несколькими уровнями селективности. Дугогасительные камеры выполнены из современных материалов максимально быстро гасят электродугу, предотвращая вероятность возгораний с щитке. Все автоматы АББ серии Tmax с термомагнитным расцепителем TMD оснащены регулировкой его срабатывания в диапазоне 0,7-1 от номинала и фиксированным электромагнитным расцепителем — номинал In х 10.

Обратите внимание на отдельную серию Tmax XT, которая рассчитана на токи до 250 А. Это новое семейство токоограничивающих силовых автоматических выключателей в литом корпусе.

Автоматические выключатели (автоматы) ABB

Однополюсные

Упаковкой выгоднее!
Цена за упаковку 4 шт.: 1 024 р.
Цена за ед. товара: 256 р. 269 р.

Автоматический однополюсный выключатель ABB 16А В S201 6кА 2CDS251001R1165

Упаковкой выгоднее!
Цена за упаковку 4 шт.: 2 068 р.
Цена за ед. товара: 517 р. 549 р.

Автоматический выключатель ABB, 1P, 10A, C, 4.5кА, BMS411C10 2CDS641041R0104

Упаковкой выгоднее!
Цена за упаковку 4 шт.: 744 р.
Цена за ед. товара: 186 р. 204 р.

Автоматический выключатель ABB 1P 25A C 4.5кА BMS411C25 2CDS641041R0254

Упаковкой выгоднее!
Цена за упаковку 4 шт.: 780 р.
Цена за ед. товара: 195 р. 213 р.

Автоматический выключатель ABB 1P 16A C 4.5кА BMS411C16 2CDS641041R0164

Упаковкой выгоднее!
Цена за упаковку 4 шт.: 716 р.
Цена за ед. товара: 179 р. 196 р.

Автоматический выключатель ABB 1P, 20A, C, 4,5кА, BMS411C20 2CDS641041R0204

Упаковкой выгоднее!
Цена за упаковку 4 шт.: 852 р.
Цена за ед. товара: 213 р. 233 р.

Модульный автомат ABB 1п C S201 6кА 10А 2CDS251001R0104

Упаковкой выгоднее!
Цена за упаковку 4 шт.: 1 856 р.
Цена за ед. товара: 464 р. 489 р.

Автоматический выключатель ABB 1P 6A C 4.5кА BMS411C06 2CDS641041R0064

Упаковкой выгоднее!
Цена за упаковку 4 шт.: 884 р.
Цена за ед. товара: 221 р. 242 р.

Автоматический выключатель ABB 3P 25A C 4.5кА BMS413C25 2CDS643041R0254

Упаковкой выгоднее!
Цена за упаковку 4 шт.: 2 660 р.
Цена за ед. товара: 665 р. 699 р.

Автоматический модульный выключатель ABB 1п B S201 6кА 10А 2CDS251001R0105

Упаковкой выгоднее!
Цена за упаковку 4 шт.: 2 308 р.
Цена за ед. товара: 577 р. 619 р.

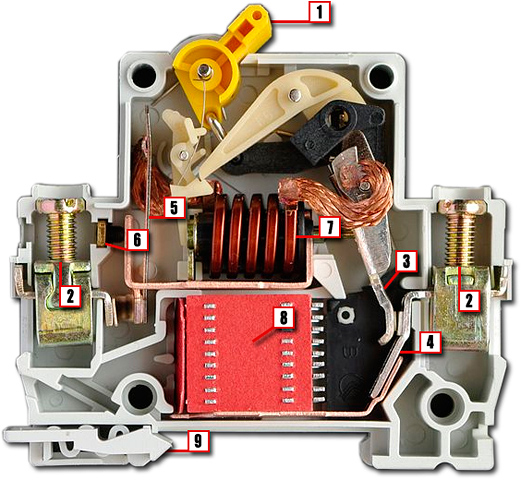

  1. Рычажок. Производит включение и выключение подачи тока на клеммы.устройство автоматического выключателя
  2. Винтовые клеммы. Необходимы для подвода и закрепления контактов, подводимых к автомату.
  3. Подвижный контакт. Подпружинен, необходим для быстрого расцепления контактов.
  4. Неподвижный контакт. Осуществляет коммутацию цепи с подвижным контактом.
  5. Биметаллическая пластина. При превышении допустимого значения пластина нагревается, изгибается и приводит в действие механизм расцепления.
  6. Регулировочный винт. Служит для настройки тока срабатывания.
  7. Соленоид. Подвижный сердечник, который также приводит в действие механизм расцепления.
  8. Дугогасительная решетка. Предотвращает возникновение электрической дуги при расцеплении контактов.
  9. Защелка. Фиксирует корпус на DIN-рейке.

Вы принимаете условия политики конфиденциальности и пользовательского соглашения каждый раз, когда оставляете свои данные
в любой форме обратной связи на сайте ВсеИнструменты.ру

Характеристики автоматов ABB S201 C — информационный материал

Характеристики автоматов ABB S201 C

Модульные однополюсные выключатели ABB S201 C предназначены для защиты электрических цепей от перегрузок и коротких замыканий в линиях кабелей, электродвигателях, систем освещения, а также розеточных линий. Они имеют два различных механизма отключения: механизм термического отключения с задержкой для защиты от перегрузки и механизм электромеханического отключения для защиты от короткого замыкания.

Устройство автоматического выключателя

Выключатель в разрезе

Материал корпуса S201 C произведен из самых современных материалов, состоящих из последнего поколения термопластов,
не содержащих галогенов, загрязняющих окружающую среду, и пригодных для вторичной переработки.

Корпус выключателя

Все автоматические выключатели оснащены индикацией положения контактов (CPI). Вы можете легко определить, находится ли автоматический выключатель во включенном положении, что способствует легкости и безопасности проведению технических работ.

Индикация выключателя CPI

Выбор автоматического выключателя

Выбор выключателей в основном осуществляется по мощности нагрузки и сечению подключаемого провода, учитывая 2 параметра: ток перегрузки и ток отключения при КЗ.

Перегрузка тока возникает при включении в сеть устройств и приборов, суммарная мощность которых приведет к чрезмерному нагреву проводников и контактных соединений. Поэтому автомат, который будет установлен в конкретную цепь, должен иметь ток отключения больше, так называемый запас или равный расчетному. Его определяют суммированием мощности предполагаемых к использованию электроустройств, которое зачастую указывается в паспорте. Далее полученную цифру делят на 220 и получают наш ток перегрузки. Следует учесть также еще одно немаловажное обстоятельство: этот ток не должен быть больше тока, который может протекать по проводнику.

Ток отключения при КЗ – это та величина, при которой происходит отключение автоматического выключателя, также она еще именуется как отсечка. Его тоже рассчитывают, а затем подбирают по типу защиты. Тип защиты содержит значения тока отключения по отношению к вероятному току короткого замыкания, в зависимости от вида нагрузки электросети. В быту и для небольших объектов используют устройства с условным обозначением характеристики B, C, а на вводе – D. Чаще всего, в электрическую схему помимо автоматов на каждую групповую линию, входят еще вводной автомат, УЗО или диф. автомат.

Маркировка автоматов S201 C

Маркировка

Корпус автоматических выключателей серии S201 C содержит все необходимые маркировки, такие как:

  1. — производитель;
  2. — модель;
  3. — номинальный ток и тип характеристики срабатывания;
  4. — рабочее напряжение сети;
  5. — отключающая способность;
  6. — класс токограничения;
  7. — принципиальная схема работы выключателя.

Автоматы ABB соответствуют стандартам IEC/EN 60898-1 и IEC/EN 60947-2 и имеют все соответствующие знаки сертификации для каждого рынка и сегмента, для которого они разработаны. Знаки сертификации также напечатаны на корпусе автоматического выключателя. Для процедуры контроля и приемки знаки сертификации хорошо видны на корпусе.
Вся маркировка выполнена по технологии лазерной печати, устойчивой к истиранию и воздействию растворителей, что обеспечивает ей долгий срок эксплуатации и простоту идентификации изделия.

Применение однополюсных автоматов S201 C

Модульные автоматические выключатели S201 С как правило имеют все возможные исполнения по характеристикам срабатывания автоматических выключателей, что говорит о их широком сегменте применения. Применяются как правило для защиты от перенапряжения, путем установки на Дин рейку в распределительных щитах, боксах, расположенных в жилых домах, офисах, складах, и других промышленных и коммерческих помещениях. S201 C применяется для защиты цепей с активной и индуктивной нагрузкой и низким импульсным током (обеспечение электричеством квартир, офисов, промышленных объектов).

Подключение автоматических выключателей

Выключатели S201 C оснащены клеммами: 35 мм + 10 мм (для аппаратов до 2 2 63А), и 50 мм + 10 мм 2 2 (для аппаратов на 80, 100А) для раздельного подключения шинной разводки и кабеля,- цилиндрическими двунаправленными клеммами с защитой от неправильного монтажа, стойкими к ударному воздействию, которые доступны даже после установки модульного автомата. При отсутствии шинной разводки возможно подключение двух пар проводников разного сечения. S201 C имеют специальные губки- фиксаторы для быстрого монтажа автоматического выключателя на DIN рейку, расположенную в распределительных щитах, боксах и шкафах. В случае замены изделия, этот же фиксатор позволяет быстро его демонтировать. Для удобства монтажа кабеля, выключатели оснащены технологией невыпадающих винтов, а степень защиты от прикосновения пальцами в области присоединений, снижает риск удара током и возможность короткого замыкания.

Схема подключения автоматических выключателей S201 C:

Схема подключения

Технические характеристики выключателей S201 C

Общие сведенияСтандартыГОСТ Р 50345-2010 (МЭК 60898-1) ГОСТ Р 50030.2-2010 (МЭК 60947-2)
UL 1077
Количество полюсов
Характеристика срабатыванияC
Номинальный ток InА0,5…63 A
Номинальная частота fГц50 / 60 Гц
Номинальное напряжение изоляции Ui согл. IEC/EN 60664-1В250 В перем. тока (фаза-земля), 500 В перем. тока (фаза-фаза)
Категория перенапряженияIII
Степень загрязнения3
Данные согл. IEC/EN 60898-1 (за исключением данных согл. IEC/EN 60898-2)Ном. рабочее напряжение UnВ1P: 230/400 В перем. тока; 1П+N: 230 В перем. тока;
Макс. восстанавливающееся после отключения напряжение промышленной частоты (Umax )В1П: 253 В перем. тока; 1П: 72 В пост. тока;
Мин. рабочее напряжениеВ12 В перем. тока — 12 В пост. тока
Номинальная наибольшая отключающая способность IcnкА6 кА
Класс ограничения энергии (B, C до 40 А)3
Ном. импульсное выдерживаемое напряжение Uimp. (1,2/50 мкс)кВ4 кВ (испытательное напряжение 6,2 кВ на уровне моря, 5 кВ на высоте 2000 м)
Испытательное напряжение изоляциикВ2 кВ (50 / 60 Гц, 1 мин.)
Температура калибровки расцепителяC30 C
Электрическая износостойкостьоперацийIn < 32A: 20 000 операций (перем. ток), In ≥ 32 A: 10 000 операций (перем. ток); 1 000 операций (пост. ток) (1 цикл 2 с – ВКЛ., 13 с – ВЫКЛ., In ≤ 32A), (1 цикл 2 с – ВКЛ., 28 с – ВЫКЛ., In > 32 A)
Данные согл. IEC/EN 60947-2Номинальное рабочее напряжение UeВ1П: 230 В перем. тока;
Макс. восстанавливающееся после отключения напряжение промышленной частоты (Umax)В1П: 253 В перем. тока; 1П: 72 В пост. тока;
Мин. рабочее напряжениеВ12 В перем. тока — 12 В пост. Тока
Номинальная предельная наибольшая отключающая способность IcuкА10 кА
Номинальная рабочая наибольшая отключающая способность IcsкА7,5 кА
Ном. импульсное выдерживаемое напряжение Uimp. (1,2/50 мкс)кВ4 кВ (испытательное напряжение 6,2 кВ на уровне моря, 5 кВ на высоте 2000 м)
Испытательное напряжение изоляциикВ2кВ (50 / 60 Гц, 1 мин.)
Температура калибровки расцепителяC55 C
Электрическая износостойкостьоперацийIn < 32A: 20 000 операций (перем. ток), In ≥ 32 A: 10 000 операций (перем. ток); 1 000 операций (пост. ток) (1 цикл 2 с – ВКЛ., 13 с – ВЫКЛ., In ≤ 32A), (1 цикл 2 с – ВКЛ., 28 с – ВЫКЛ., In > 32 A)
Данные согл. UL / CSAНоминальное напряжениеВ480Y / 277 В перем. тока;
60 В пост. тока;
Номинальная отключающая способность согл. UL 1077кА6 кА перем. тока
Мощность тока короткого замыкания согл. UL 489
ПрименениеДоп. защита для общ. примен. Коды применения: TC2, OL0, SC: U1
Температура калибровки расцепителяC25 C
Электрическая износостойкостьопераций6000 операций (перем. ток), 6000 опер. (пост. ток), 1 цикл (1 с – ВКЛ., 9 с – ВЫКЛ.)
Механические характеристикиКорпусКласс изоляции II, RAL 7035
РычагКласс изоляции II, черный, герметичный
Индикация положения контактовМаркировка на рычаге (I ВКЛ / 0 ВЫКЛ), индикация действительного положения контактов (красный ВКЛ / зеленый ВЫКЛ)
Степень защиты согл. EN 60529IP20*, IP40 для корпуса с крышкой
Механическая износостойкостьопераций20 000 операций
Устойчивость к ударному воздействию согласно IEC/EN 60068-2-2725 g — 2 удара — 13 мс
Устойчивость к вибрации согласно IEC/EN 60068-2-65 g — 20 циклов при 5. 150. 5 Гц с нагрузкой 0,8 In
Устойчивость к воздействию тропического климата в соотв. с IEC/EN 60068-2-30отн. влажность28 цикл. при 55 C/90-96% и 25 C/95-100%
Температура окружающей средыC-25 . +55 C
Температура храненияC-40 . +70 C

Монтажные характеристики S201 C, габариты, совместимость

МонтажКлеммыдвойные цилиндрические клеммы
Поперечное сечение проводников (сверху/снизу)одножильный/много-жильныймм235 мм2 / 35 мм2
гибкиймм225 мм2 / 25 мм2
AWG18 — 4 AWG 14 — 4 AWG
Поперечное сечение шин (сверху/снизу)мм210 мм2 / 10 мм2
AWG18 — 8 AWG | 14 — 8 AWG
Момент затяжки клеммНм2,8 Нм
дюйм- фунт18 дюйм-фунт
Отверткаотвёртка Pozidrive № 2
МонтажНа DIN-рейку 35 мм согласно EN 60715 посредством системы быстрого крепления
Монтажное положениелюбое
Подключение питаниясверху и снизу (для S200M UC необходимо учитывать полярность)
Размеры и массаМонтажные размеры в соотв. с DIN EN 43880Монтажный размер 1
Габаритные размеры (В x Г х Ш)мм85- 88 x 69 x 17,5 мм
Массагок. 115- 125 г
Совместимость со вспомогательными элементамиВспомогательный контактДа
Сигнальный контактДа
Дистанционный расцепительДа
Расцепитель минимального напряженияДа
Моторный приводДа

Таблица номинального тока S201 С

Количество полюсовНоминальный токКол-во модулейСерияАртикул производителя
In A[17,5 мм]
1P0,51S201 C0,52CDS251001R0984
1P11S201 C12CDS251001R0014
1P1,61S201 C1,62CDS251001R0974
1P21S201 C22CDS251001R0024
1P31S201 C32CDS251001R0034
1P41S201 C42CDS251001R0044
1P61S201 C62CDS251001R0064
1P81S201 C82CDS251001R0084
1P101S201 C102CDS251001R0104
1P131S201 C132CDS251001R0134
1P161S201 C162CDS251001R0164
1P201S201 C202CDS251001R0204
1P251S201 C252CDS251001R0254
1P321S201 C322CDS251001R0324
1P401S201 C402CDS251001R0404
1P501S201 C502CDS251001R0504
1P631S201 C632CDS251001R0634
1P801S201 C802CDS251001R0804
1P1001S201 C1002CDS251001R0824

Преимущества

Компания «Фаворит-Электро» более 10 лет продает широкий ассортимент различных типов автоматических выключателей, и за это время накопила огромный опыт и наработанные контакты при выборе поставщика данной продукции. При этом наши специалисты регулярно изучают и анализируют качество исполнения автоматических выключателей, точное соответствие классам и характеристикам .
Купив выключатели ABB S201 C в компании «Фаворит-Электро», вы можете быть уверены, что приобрели действительно надежную, качественную продукцию, которая соответствует всем требованиям ГОСТ. При необходимости всегда можно получить сертификат качества и протокол испытаний на интересующую партию автоматических выключателей.

голоса
Рейтинг статьи
Читайте так же:
Автоматический выключатель 3rv1031 4ea10 siemens
Ссылка на основную публикацию
Adblock
detector
